RIDEA 3D クランクのセットアップ(その2)

IMG_3449

K3 オリジナルの BB であればフェイスカットの必要はないのですが、何故かマスキングされていてフェイスカット済のようになっています。DAHON では K3 だけではないでしょうか。

IMG_3451

それではフェイスカットが必要かどうかさらってみましょう。先ずは右から。



IMG_3452
あまり力を入れずさらっと行ってみます。



IMG_3453

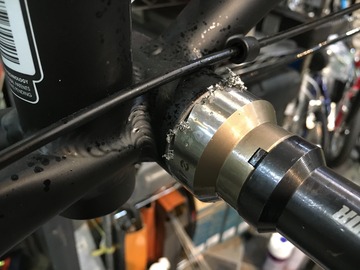

60°ぐらいを残してほぼ当たってますがフェイスカットはされていないようです。



IMG_3454
更に削り込みます。



IMG_3455
もう少し。



IMG_3457

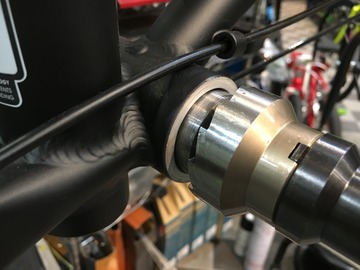

綺麗にカット出来ました。



IMG_3458
左側は、ほぼ全周当たってますね。



IMG_3460
ここまでやったら綺麗にしちゃいましょう。



IMG_3462
いいですね。



IMG_3463
洗浄してフェイスカット終了です。



IMG_3464

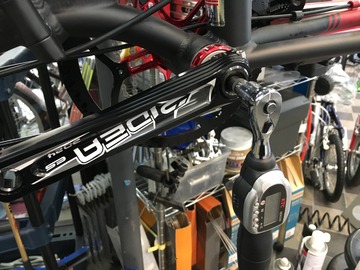

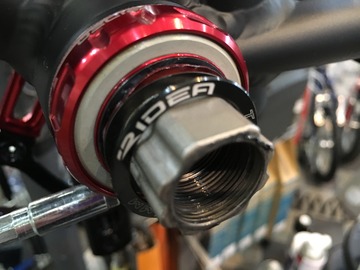

BB を取り付けて。



IMG_3465
先ずは、0.2mm 厚のシム一枚とウェーブワッシャー1枚で行ってみましょう。ぼくの嫌いなウェーブワッシャーですが、ベアリング内径とアクスルのクリアランスが大きい RIDEA では、外せません。


IMG_3466
シムの厚さが足りませんでした。



IMG_3467
件の方法で外します。



IMG_3469
今度は、0.2をもう一枚追加し、



IMG_3471
IMG_3472
と何通りもやってみるわけです。



IMG_3398
結局フェイスカットする前にやって重かった1.2mm 樹脂とウェーブワッシャーの組み合わせに落ち着きました。カットした分が丁度良くなったみたい。


IMG_3474

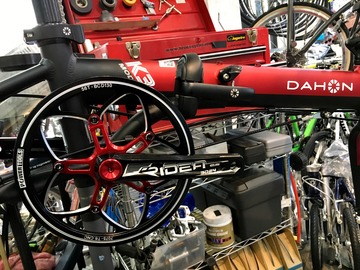

K3 のフェイスカット作業ですが、やらなくとも良いがやった方がより良いレベルでした。(フレームの個体差にもよるが)これでクランク周りは何とか終了ですかね。

次回につづく、
