ROTOR 輸入元からの返答が来た

IMG_3422

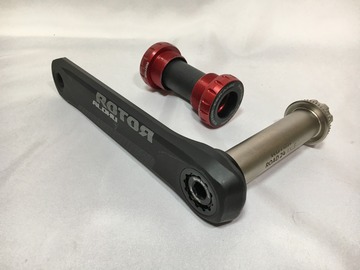

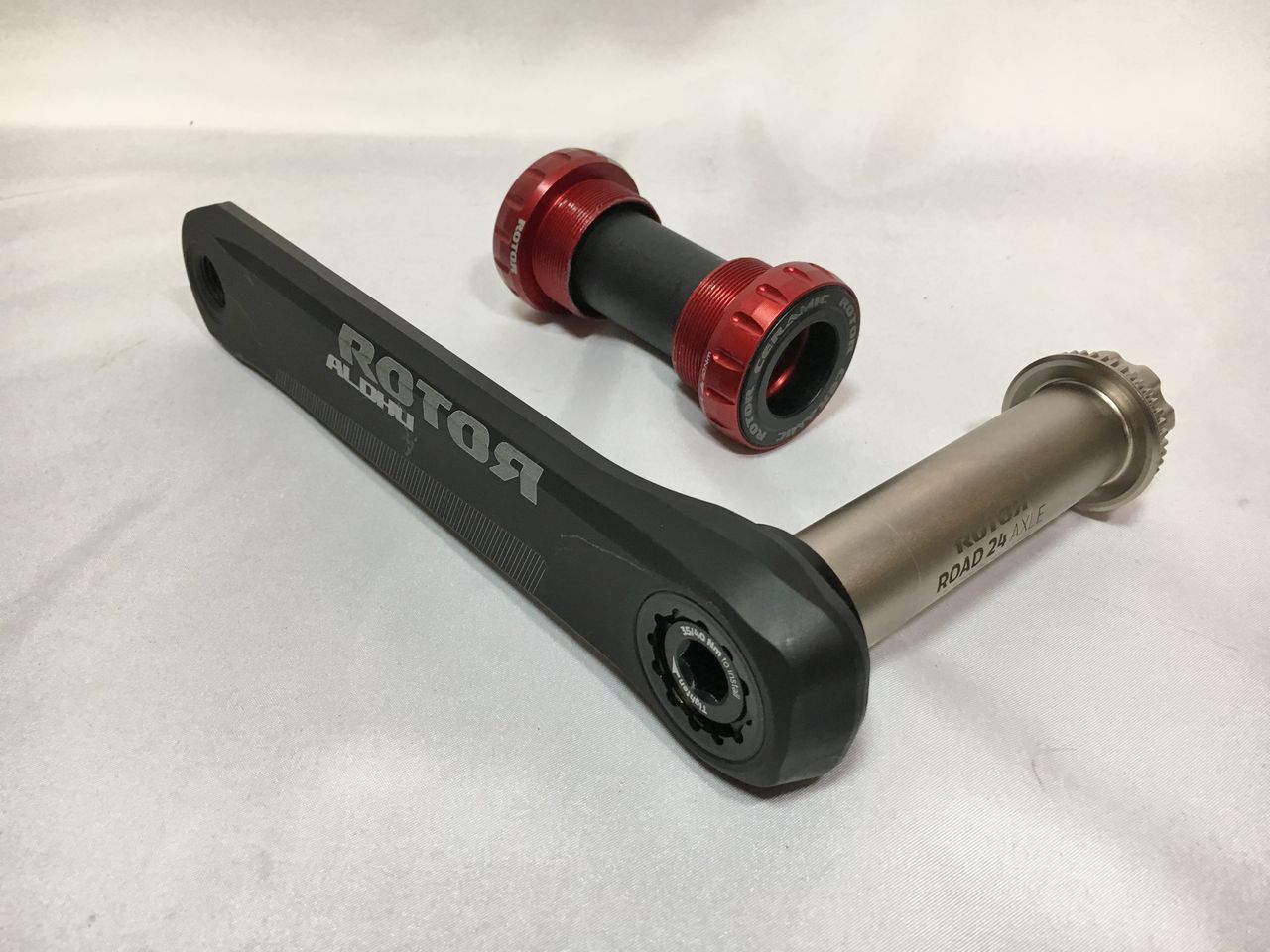

新型アルデュークランク軸長短いんじゃないの?の問い合わせに「SABB だとちょっと重くなるかもしれませんが、馴染んで来ますよ」との回答が来た。え〜ホント? では、もう一度正確に測定してみようか。

IMG_3420
68mm BSA 規格の BB シェル。BB をもう一度外してシェル幅を正確に測ってみよう。



IMG_3421
67.76mm と全く問題無い。0.24mm 短いのはフェイスカットした分でパッソーニフレームのBB シェルは正確である。


IMG_3419

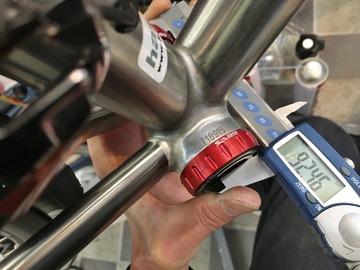

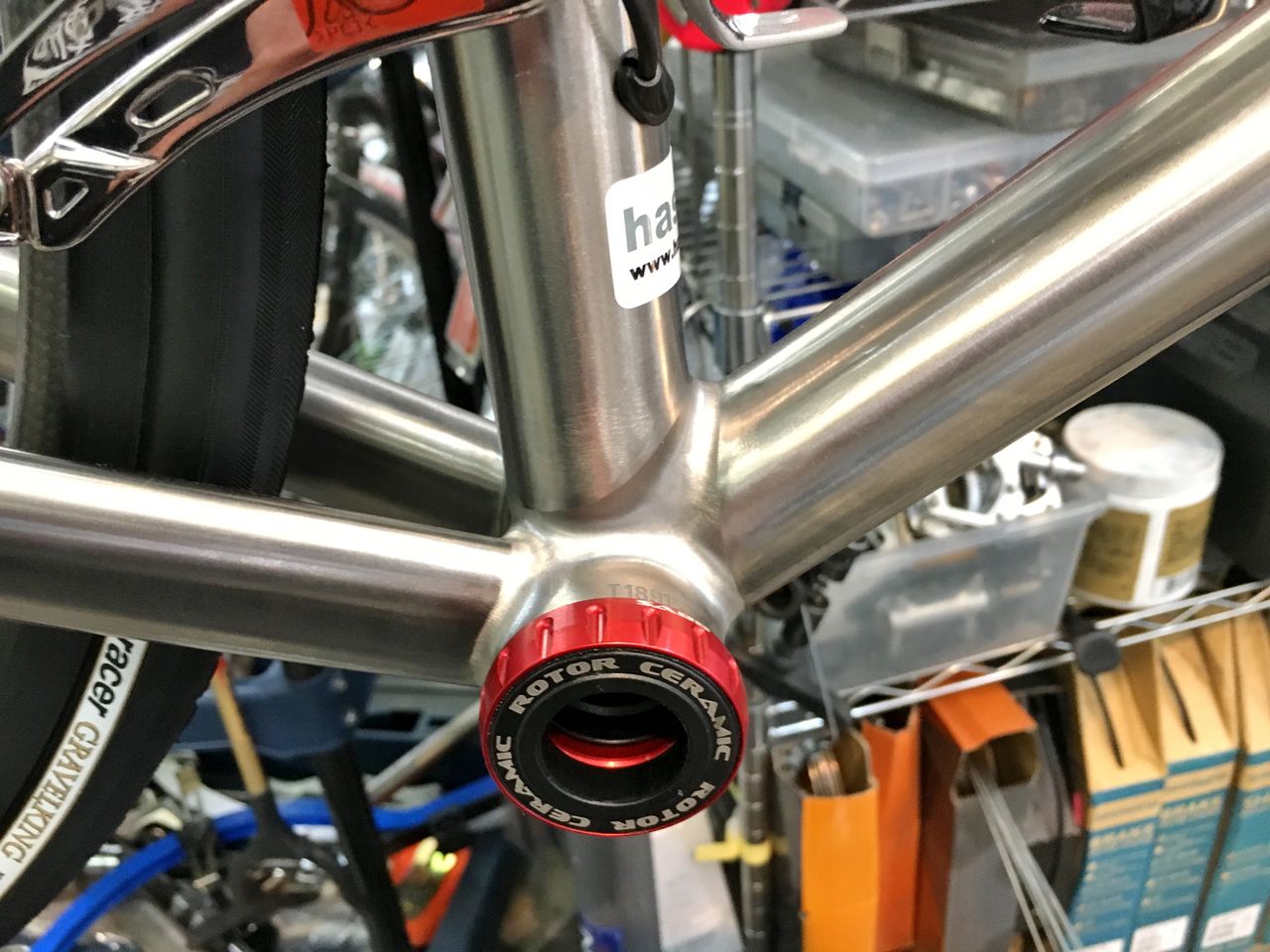

ROTOR SABB セラミック BB 組み付けは幅は、92.46mm。



IMG_3423
勿論この状態では遊んでいるが、



IMG_3424

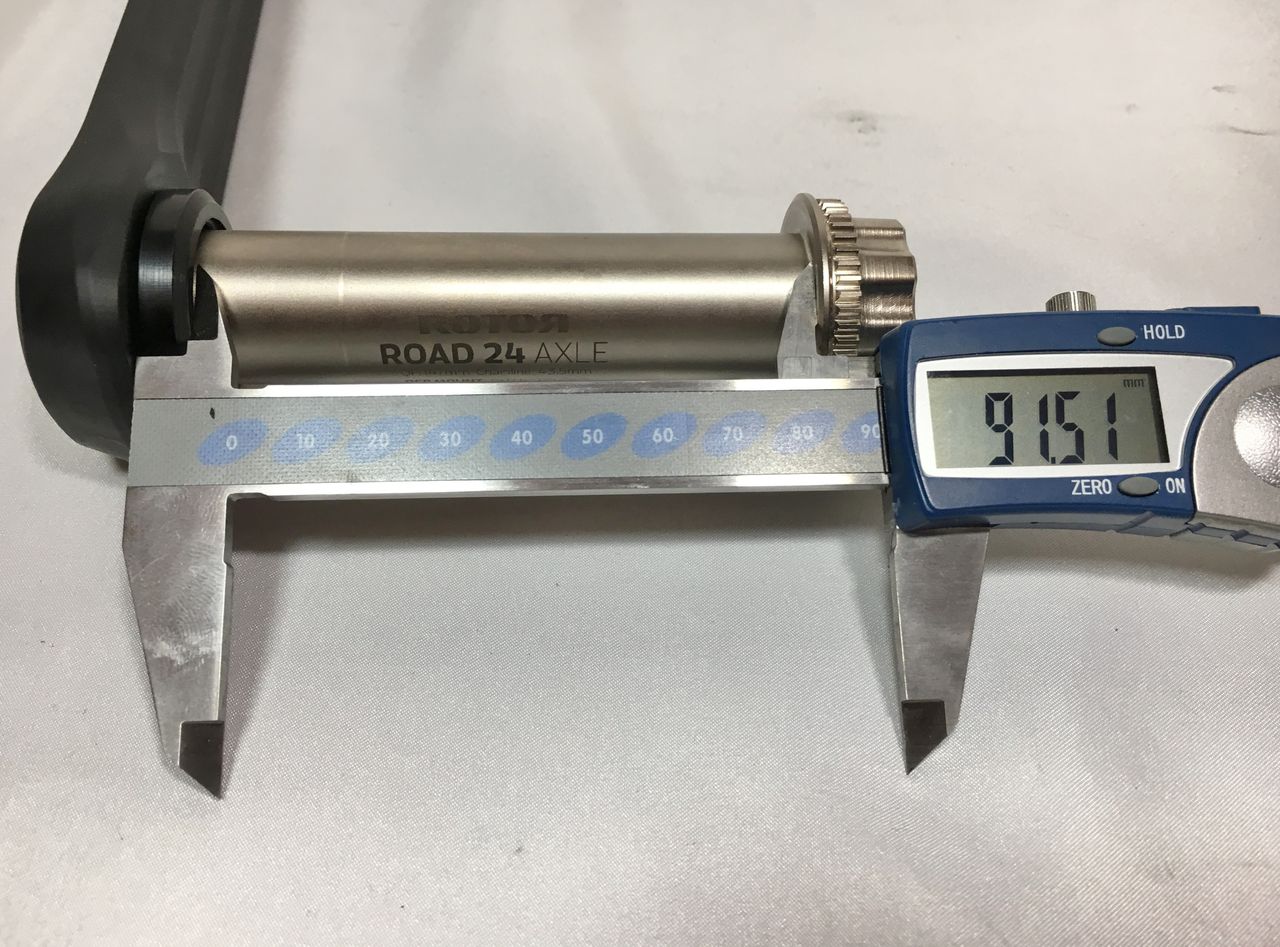

左クランクを確実に締め込んでドライブサイドの段付き、プリロードアジャスター間の距離を測ってみると。



IMG_3425
91.51mm。

BB 組み付けは幅:92.46mm
アクスル軸間距離:91.51mm

91.51−92.46=−0.95

1mm 近く短いのにセットできるはずがない。


IMG_3426

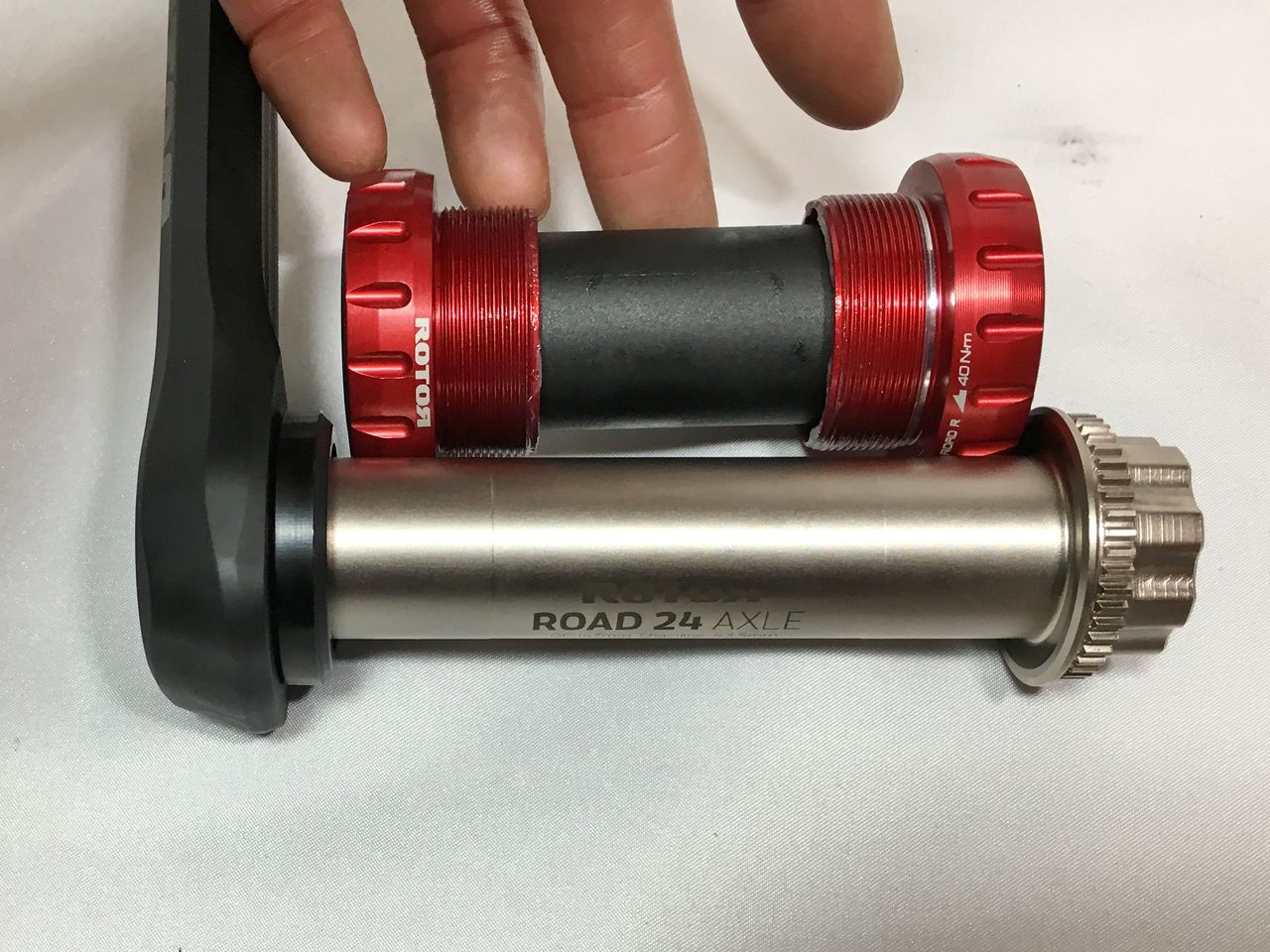

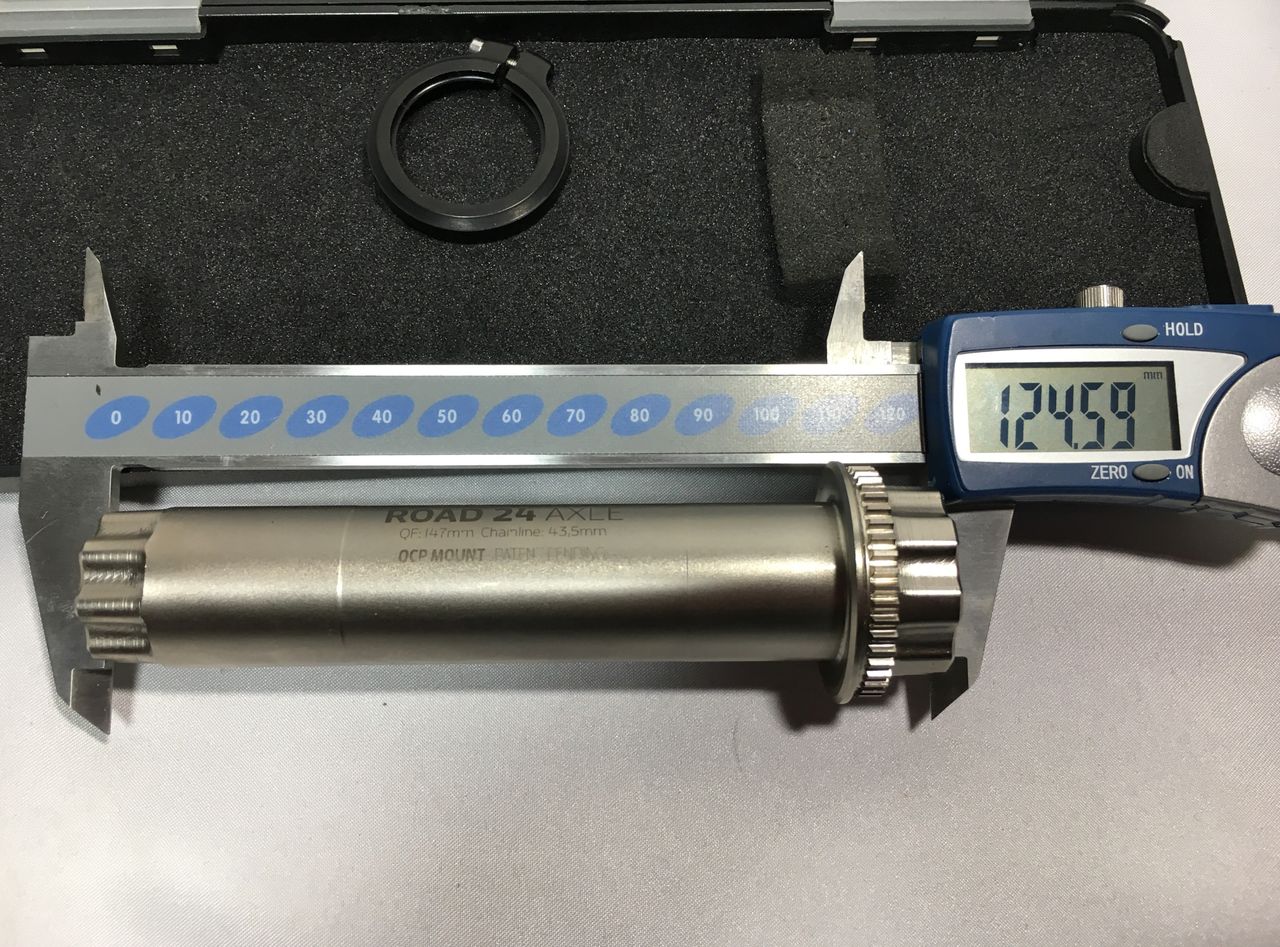

軸長は、124.59mm。こんなもんバラつきがあるわけない。


IMG_3429
出来るとすれば、プリロードナットの厚みを変える?


IMG_3427

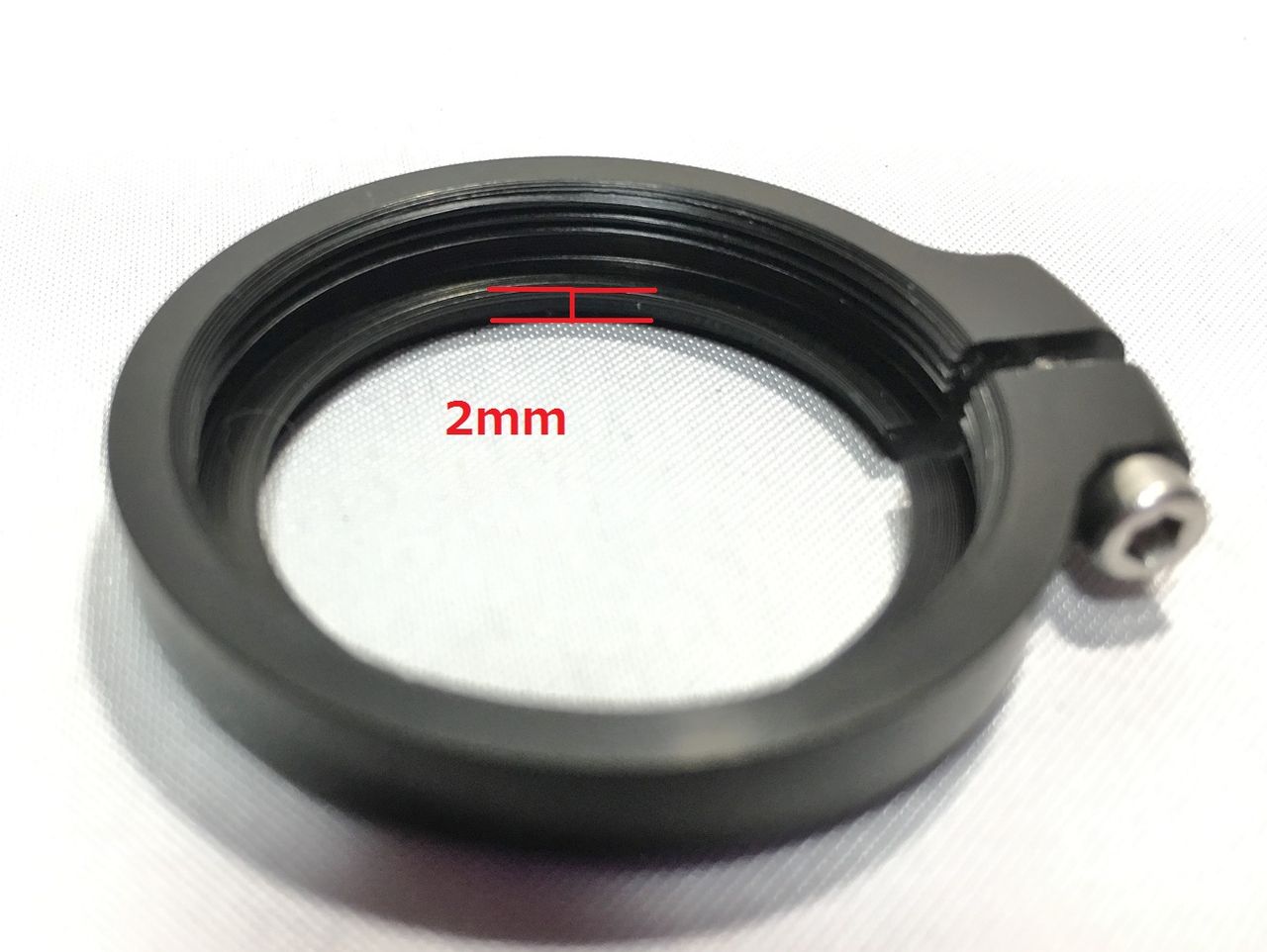

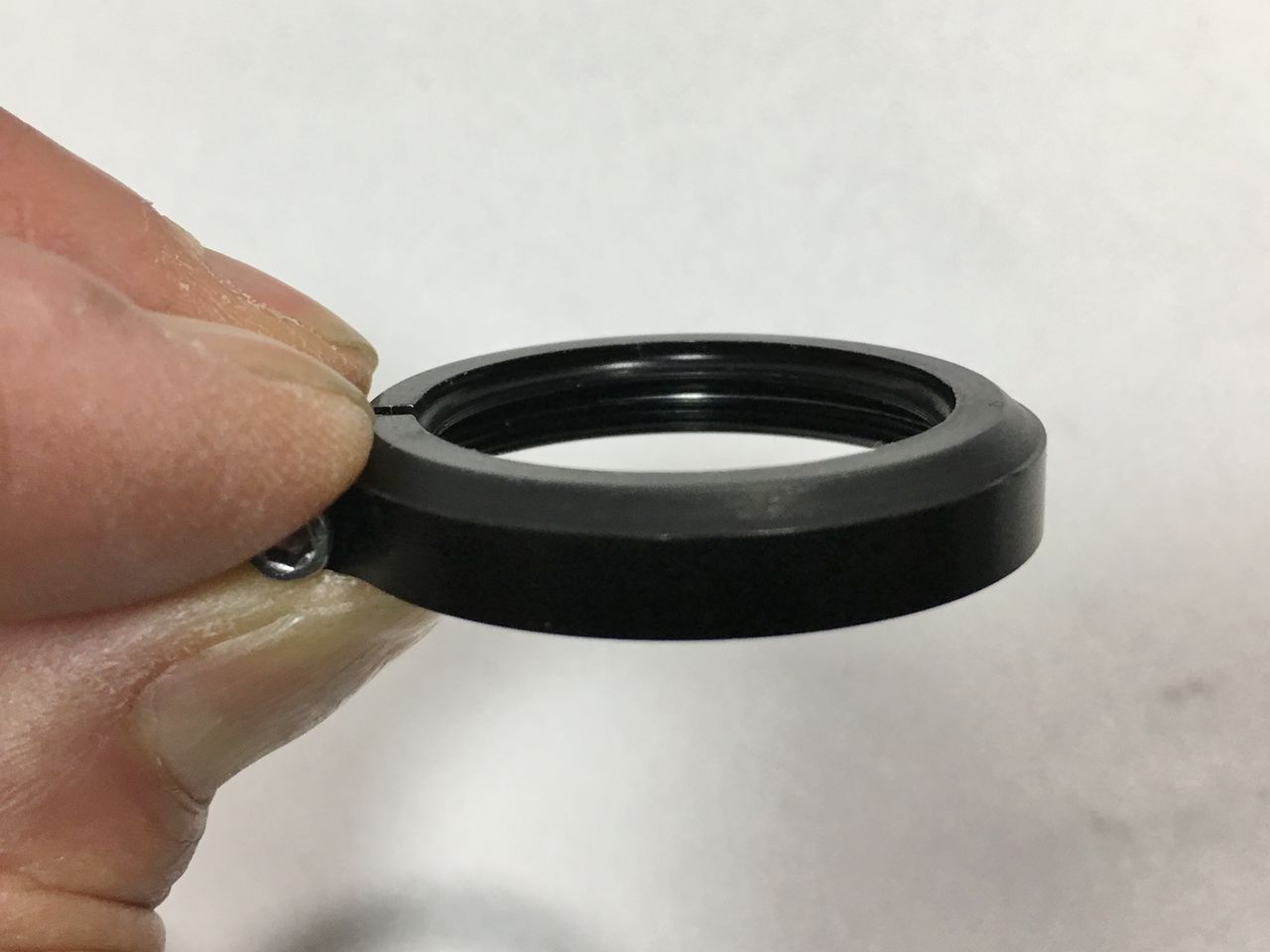

BB に触るツバの厚みは、2mm ほどありそうだ。



IMG_3428

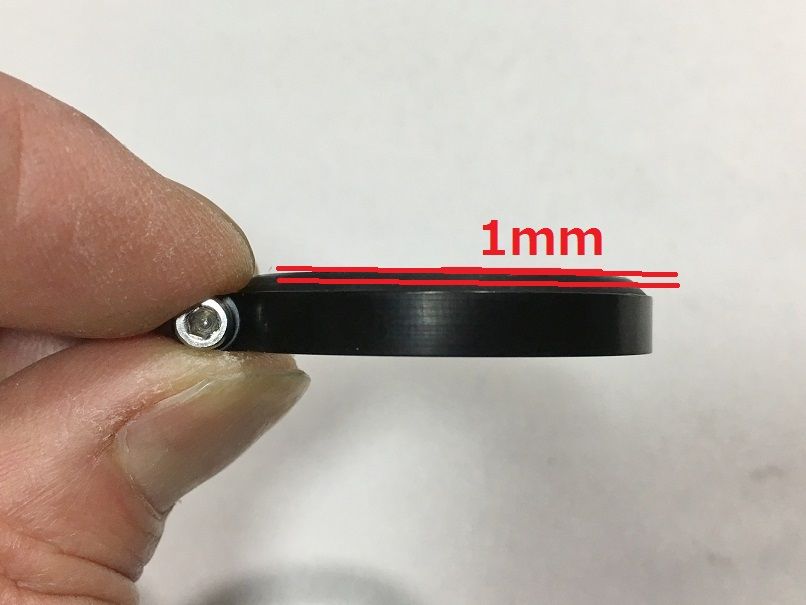

てことは、1mm も落としてあげれば行けるかも。



IMG_3430

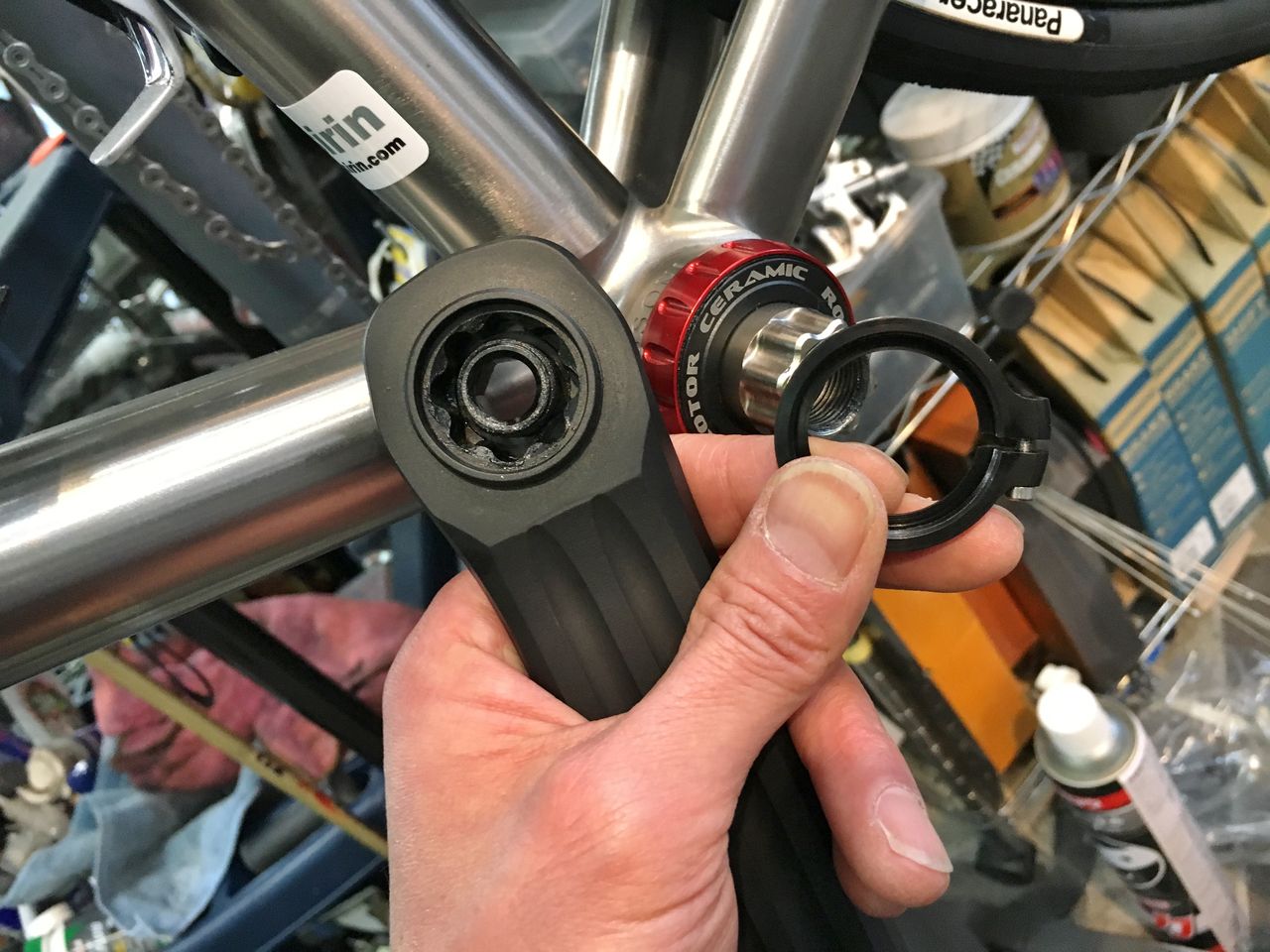

もう少し正確に知るためにプリロードアジャスターなしで組んでみる。



IMG_3437

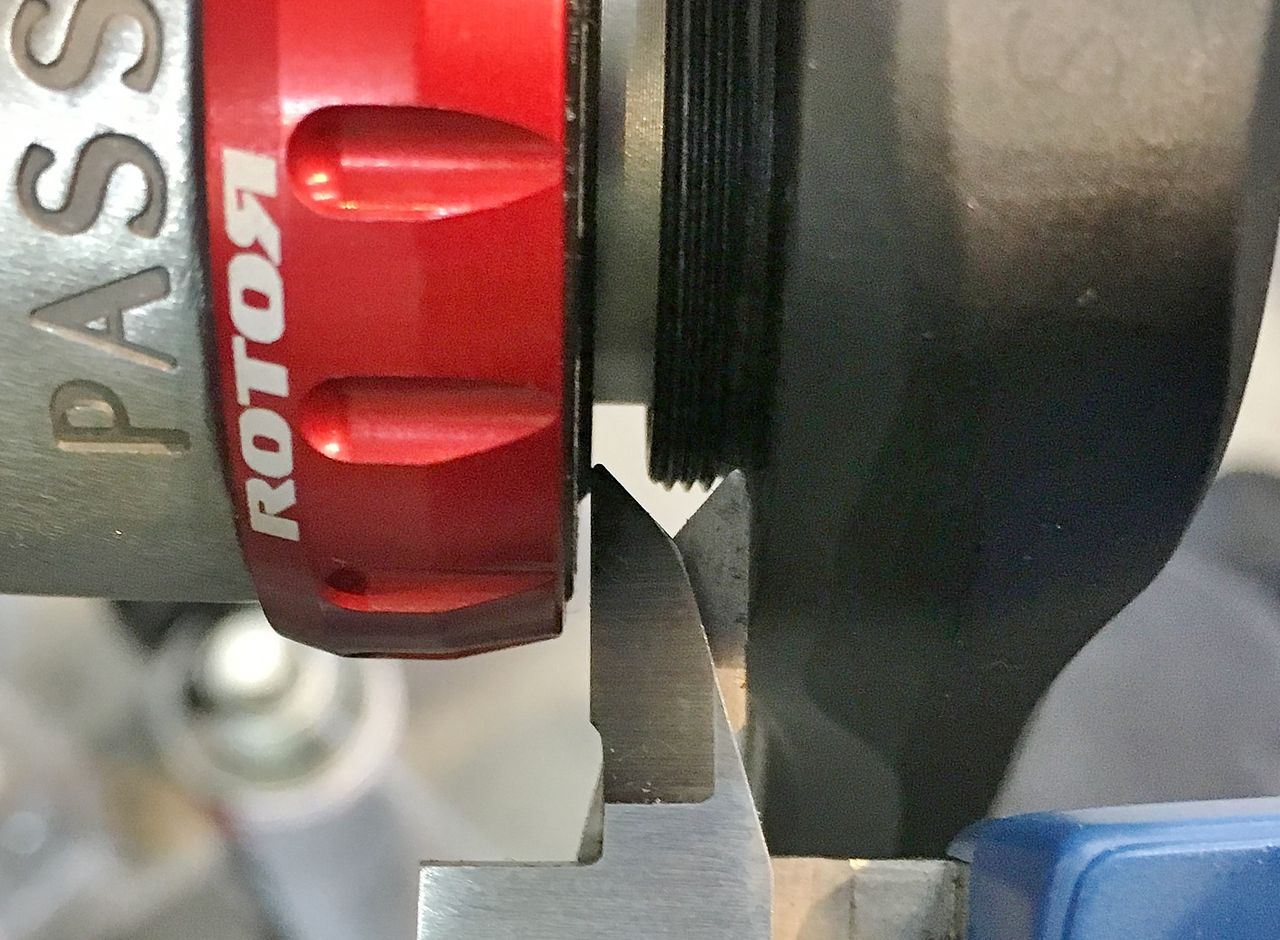

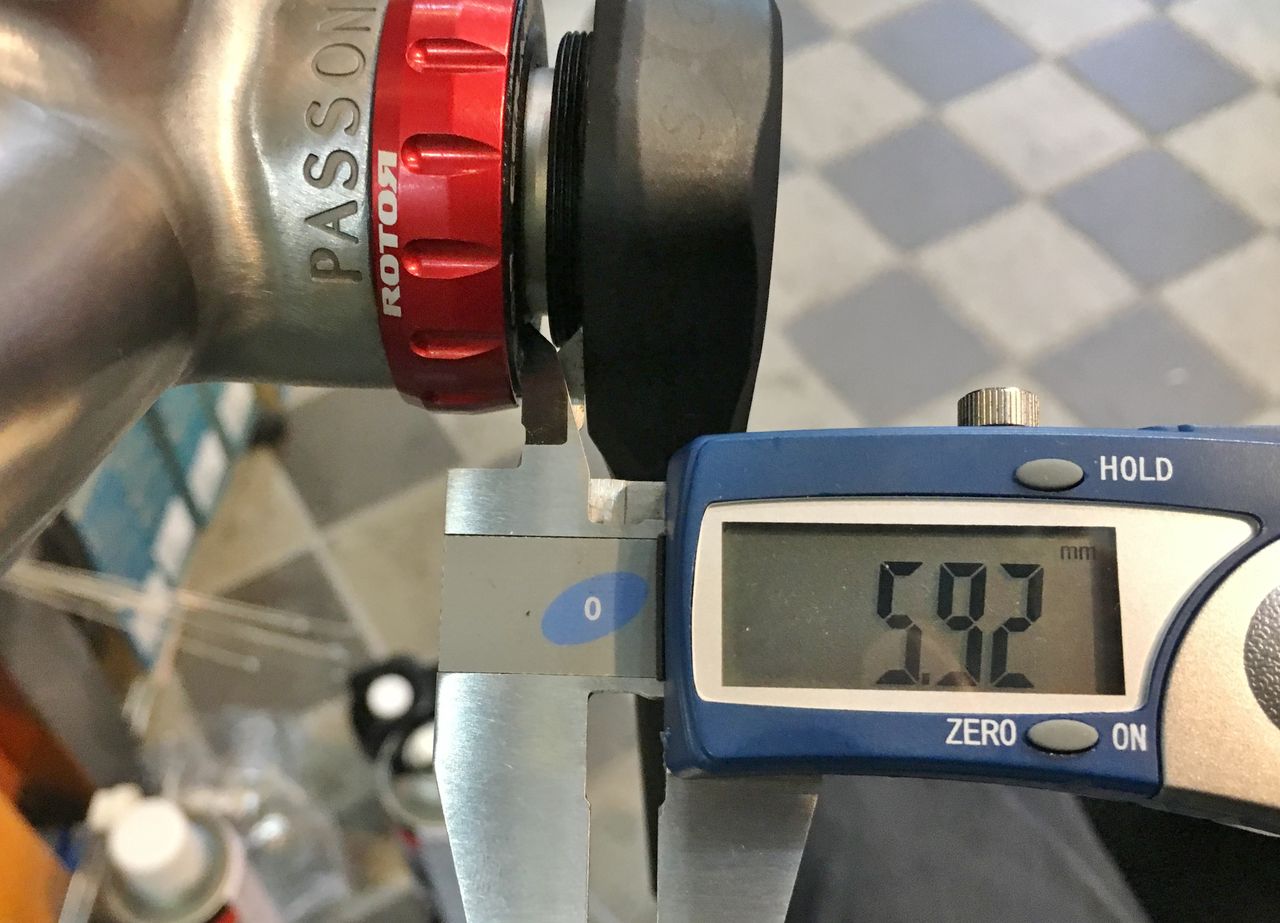

ダストシールの出っ張りからクランク側面までを測定すると、



IMG_3433
5.92mm。


IMG_3442

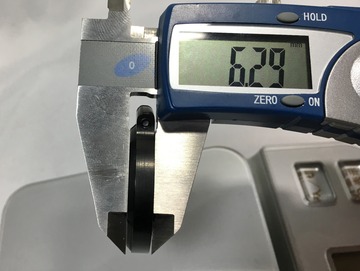

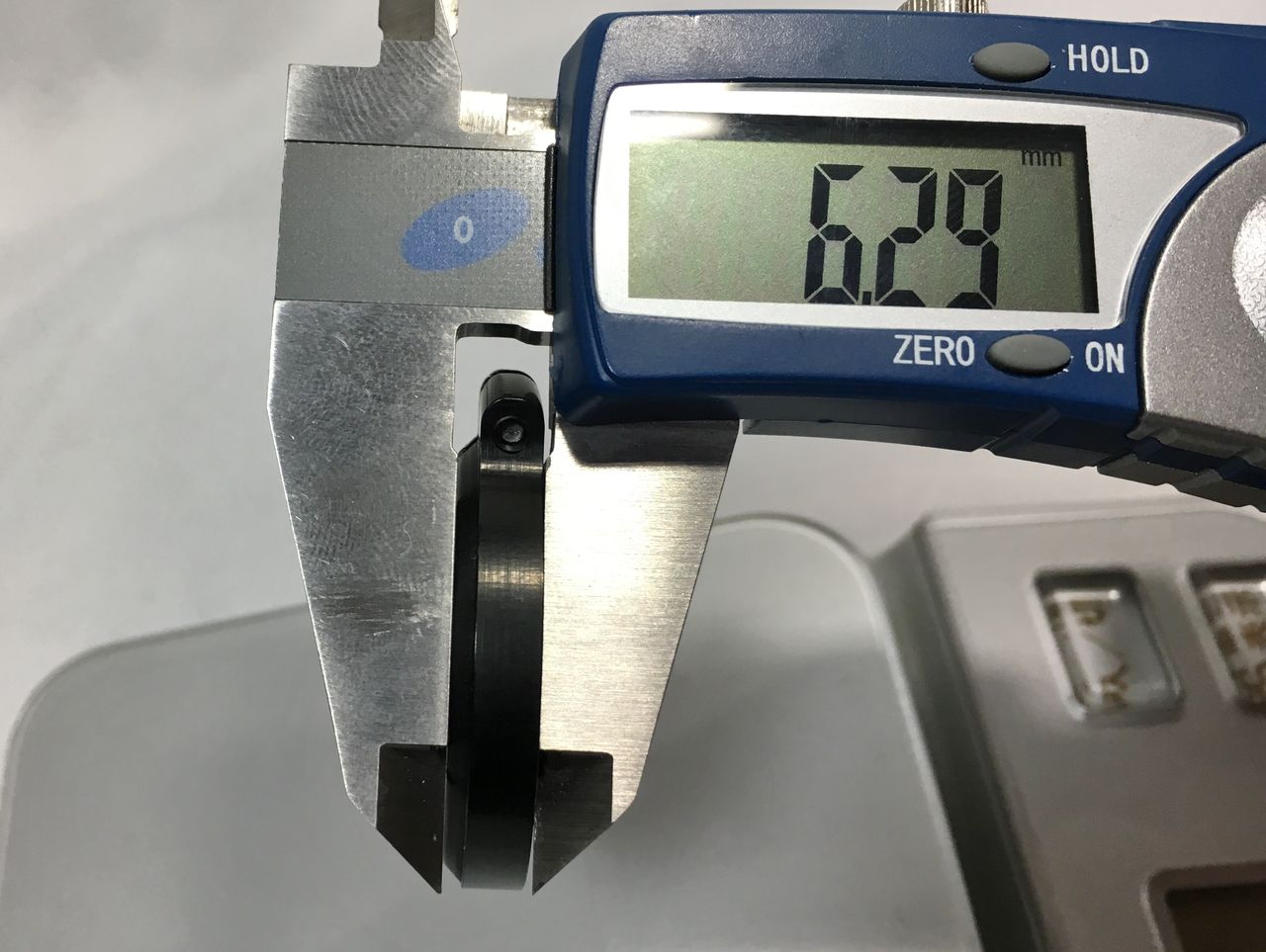

プリロードアジャスターの厚みが6.29mm。てことはプリロードアジャスターの方が0.37mm 厚いと言うことになる。



IMG_3443
IMG_3444

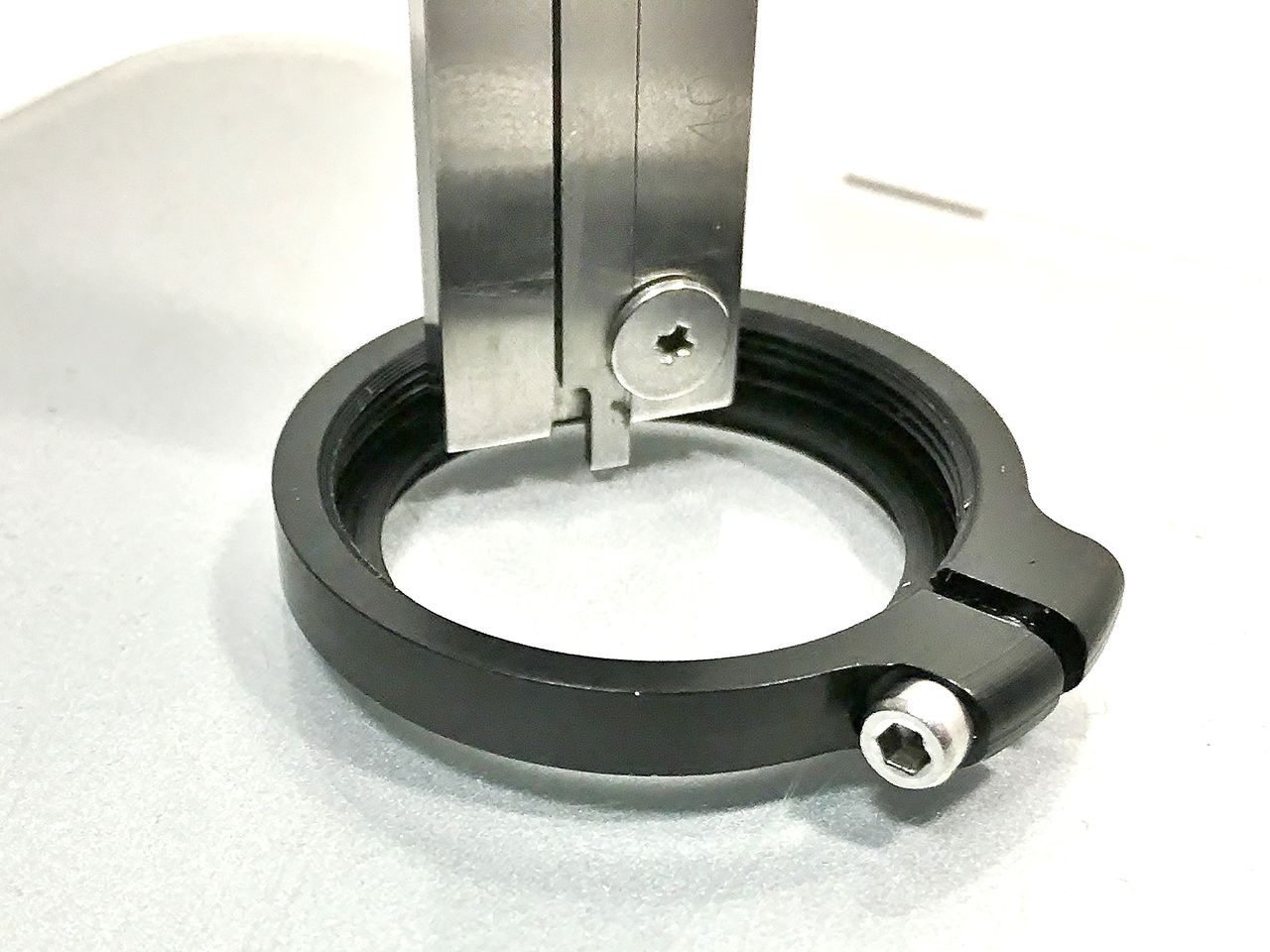

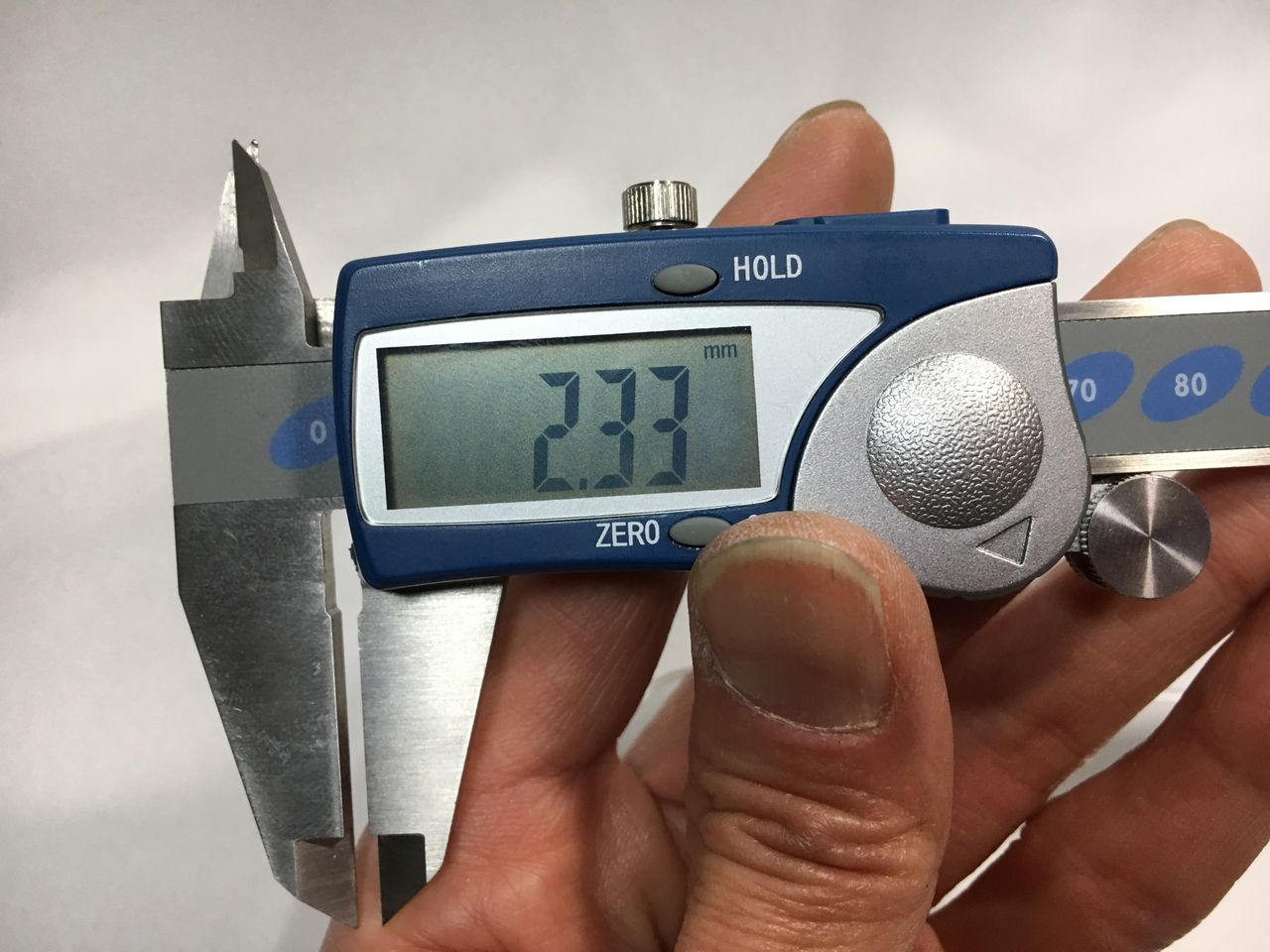

ツバの厚みは、2.33mm あるから1mm 落とせば御の字だろう。



IMG_3445
IMG_3446
IMG_3447
IMG_3448

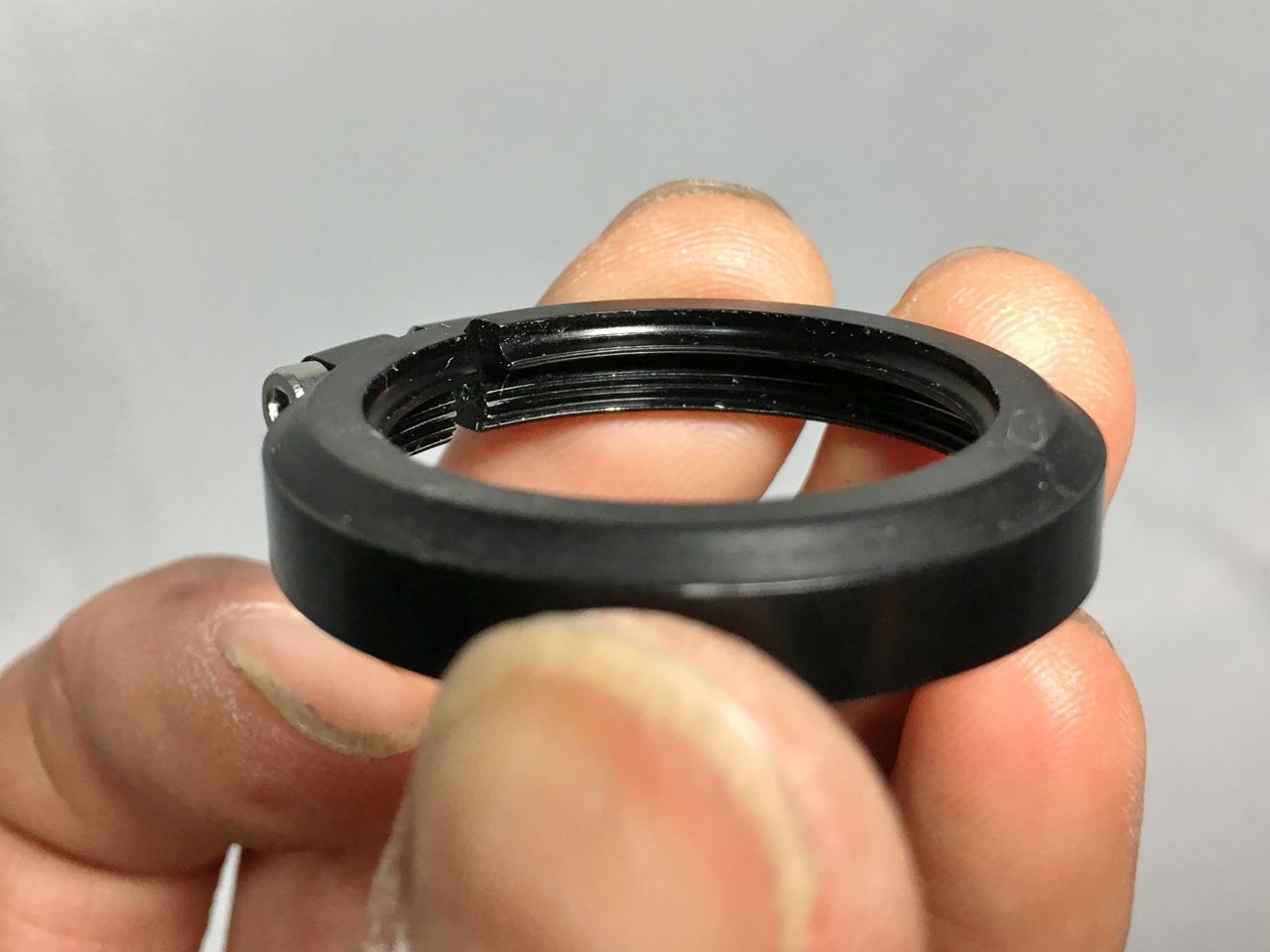

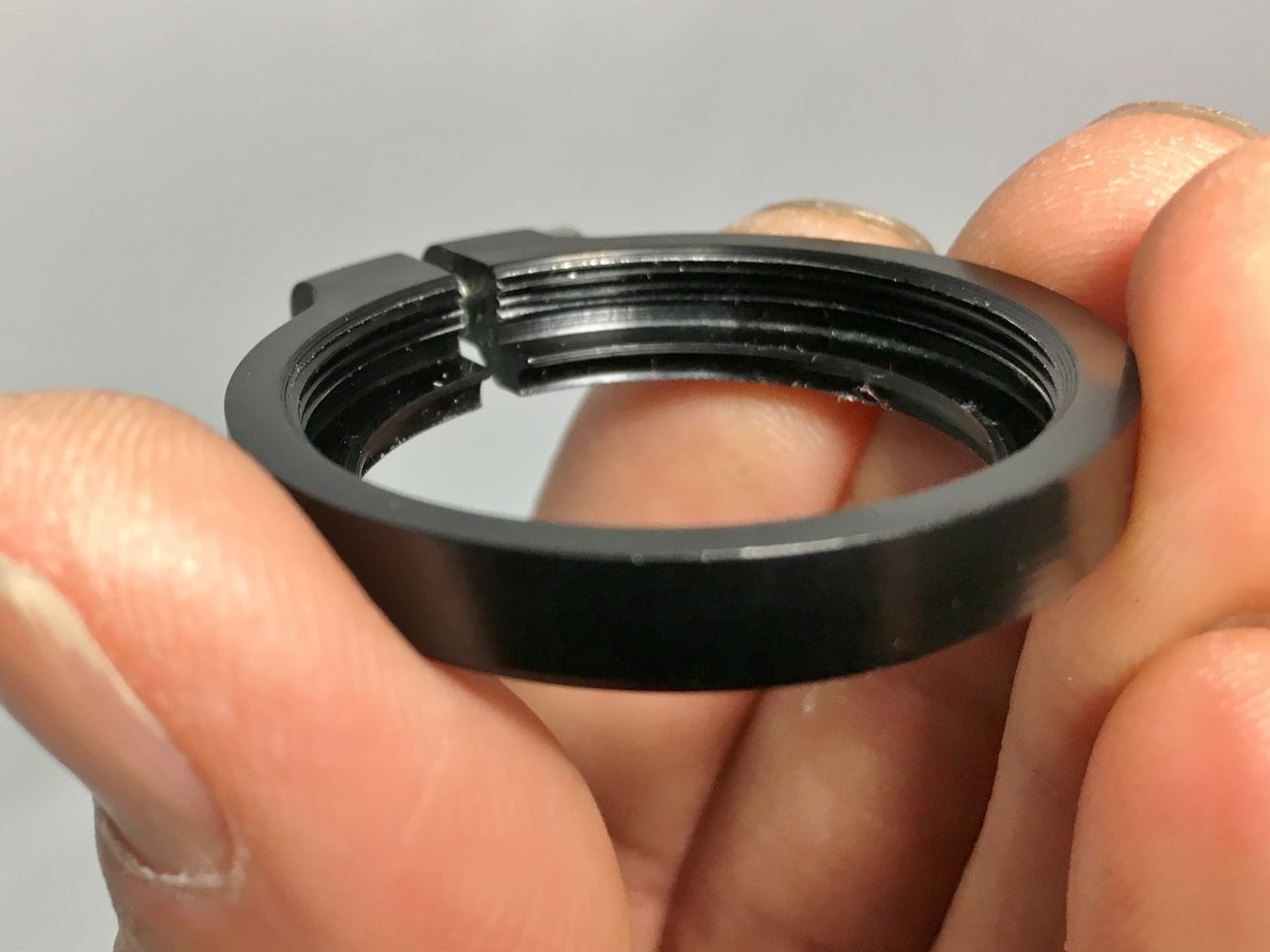

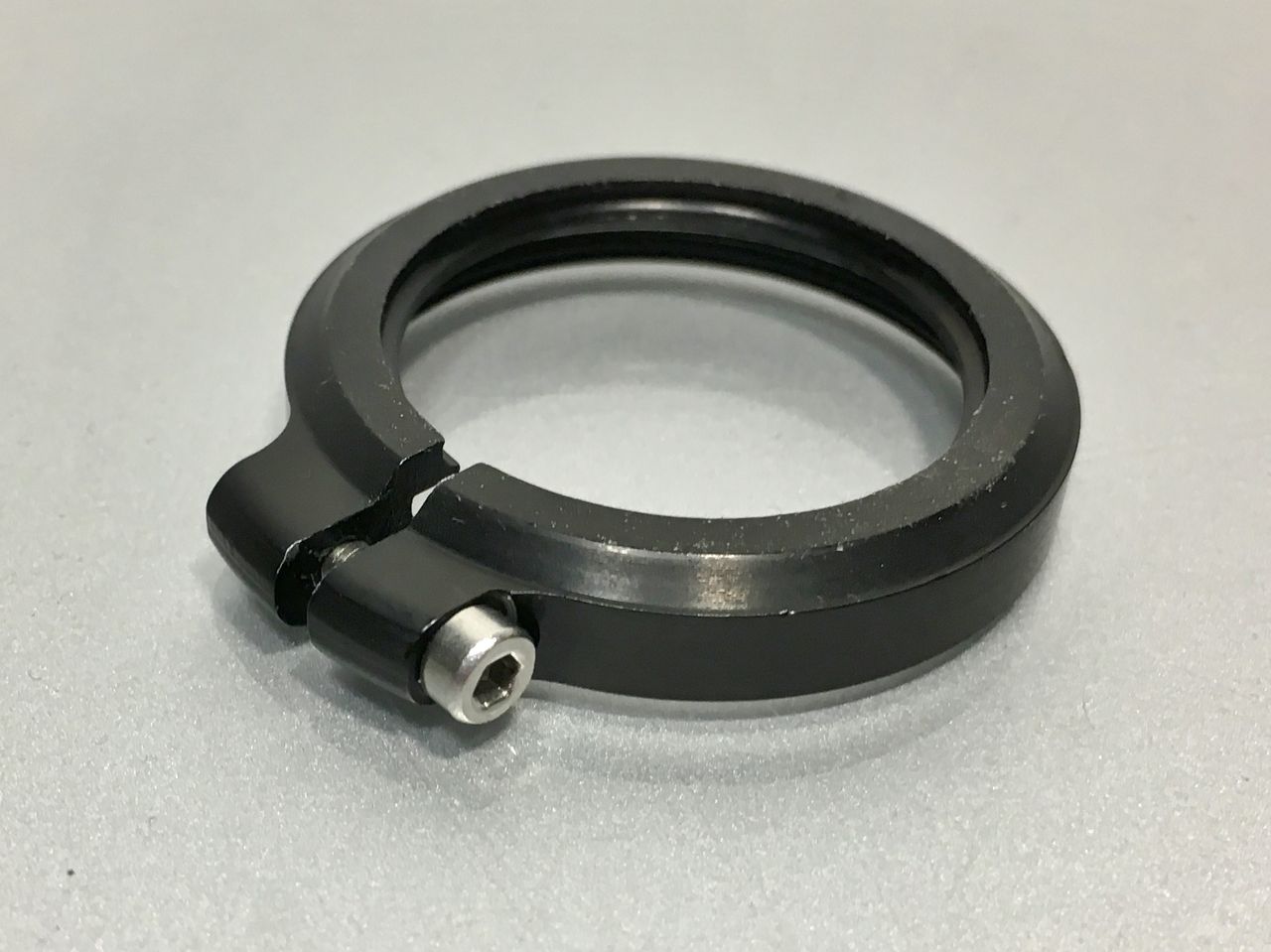

スリットも入ってるし、こんなもん旋盤で加えられるだろうか?そもそも何でこんなことせなならんかね!

p15_03[1]

神社裏のお稲荷さんにお願いしてみるか
