RIDEA 3D クランクのセットアップ

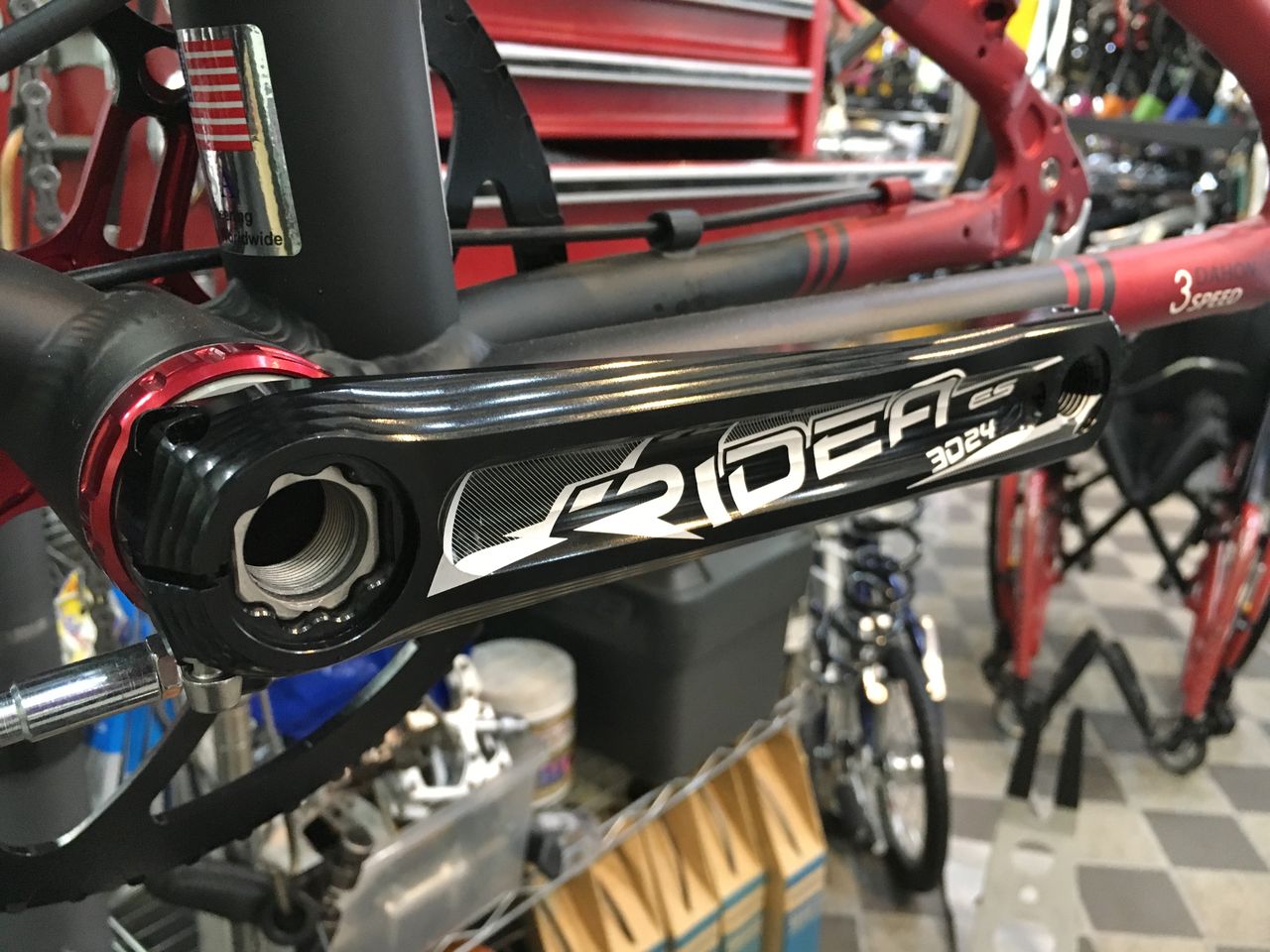

RIDEA クランク、デザインは本当に良いですよね。購入頂いた A さんには申し訳ありませんが機構は、”おバカ”クランクの一種ですのでセットアップは簡単ではありませんよ。

IMG_3361

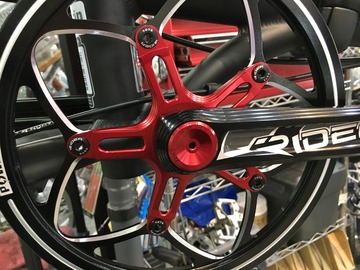

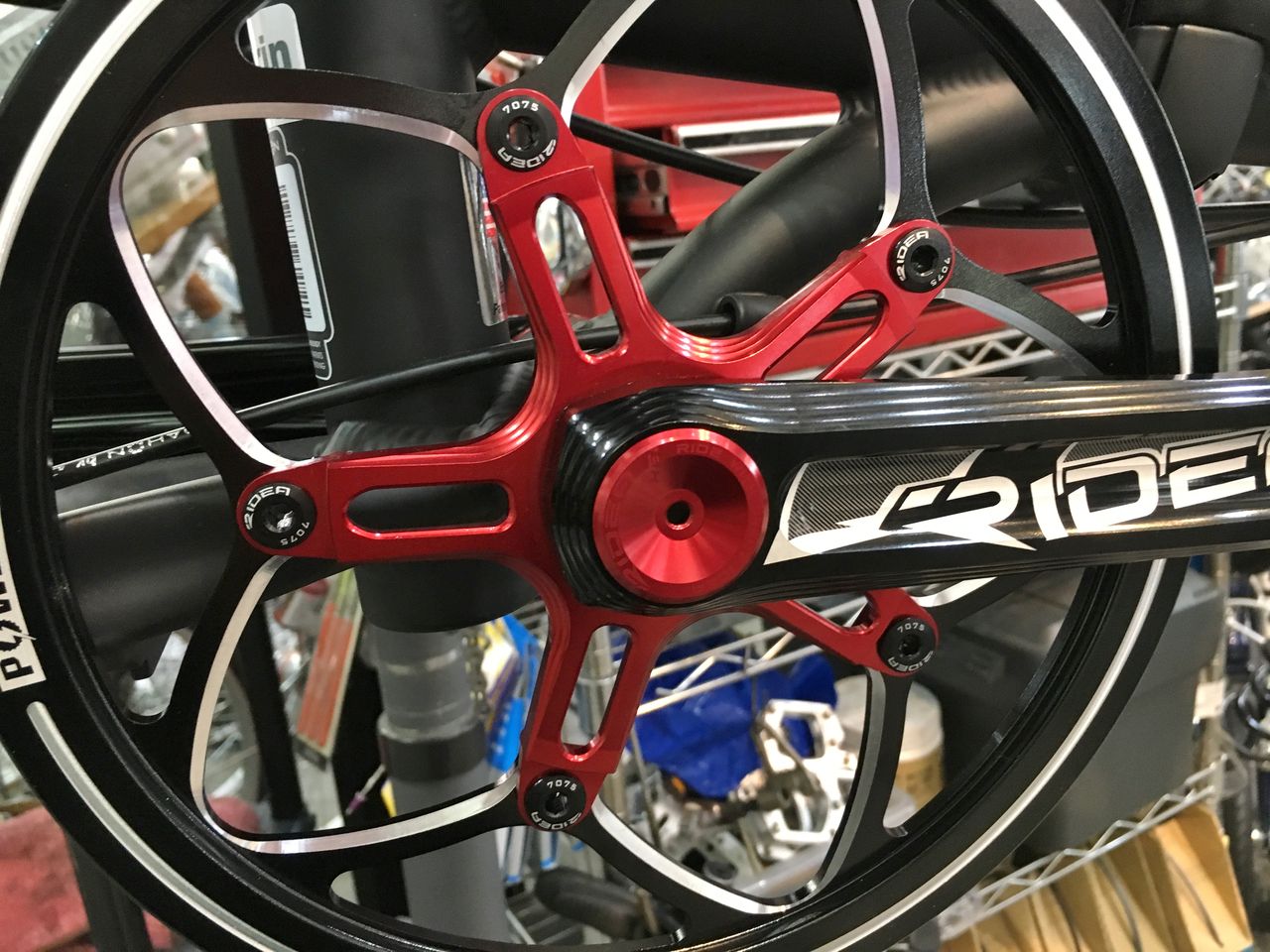

チェーンラインは決まったので POWER TOOLS ガード付きチェーンリングを装着します。



IMG_3372
RIDEA TQXG-R5 チェーンリングボルト シングル BLK 1.400円(税別)



IMG_3373
いい感じに決まりましたね。



IMG_3363

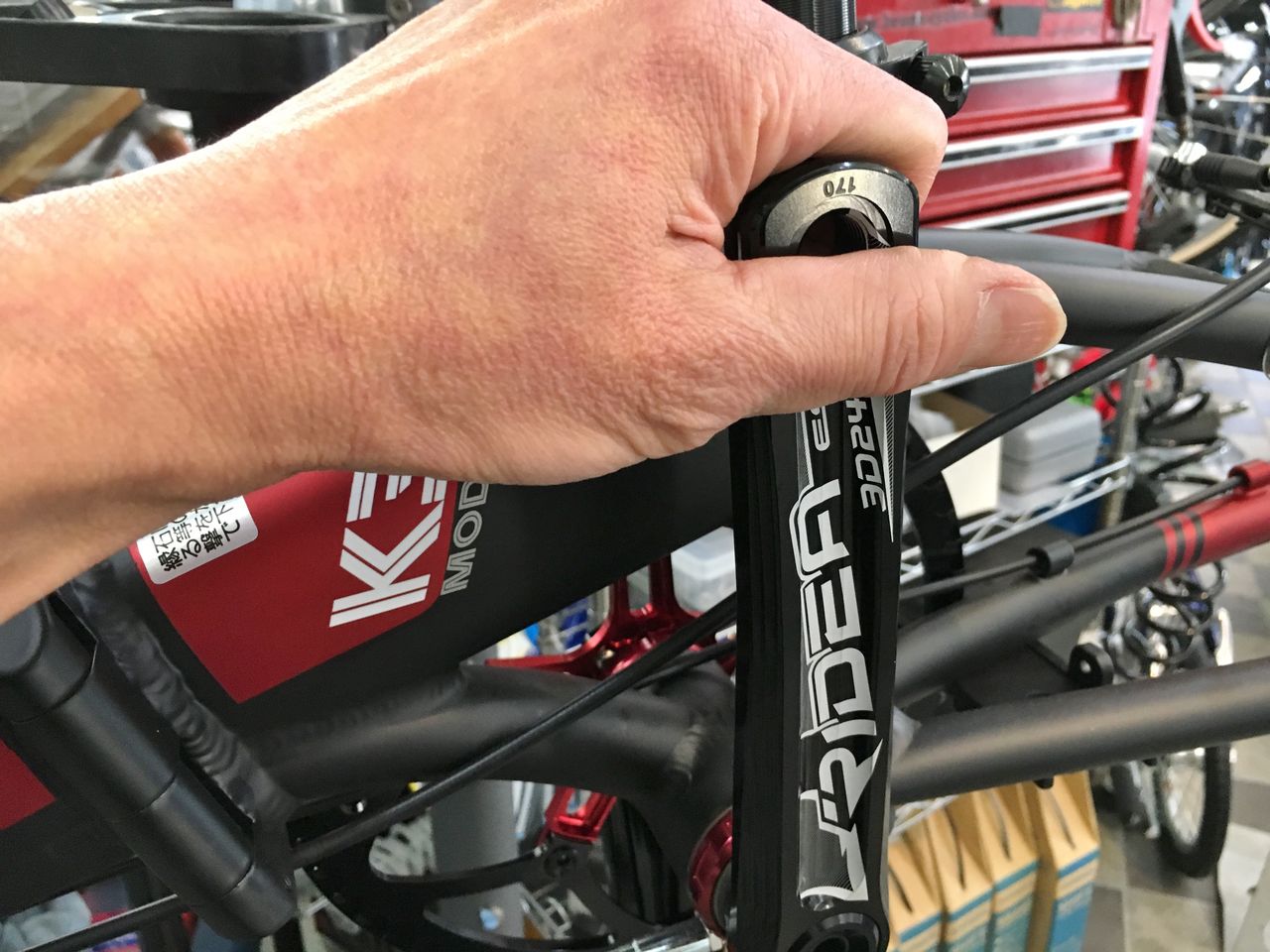

さて軸方向のガタはどれほどあるでしょうか。



IMG_3367

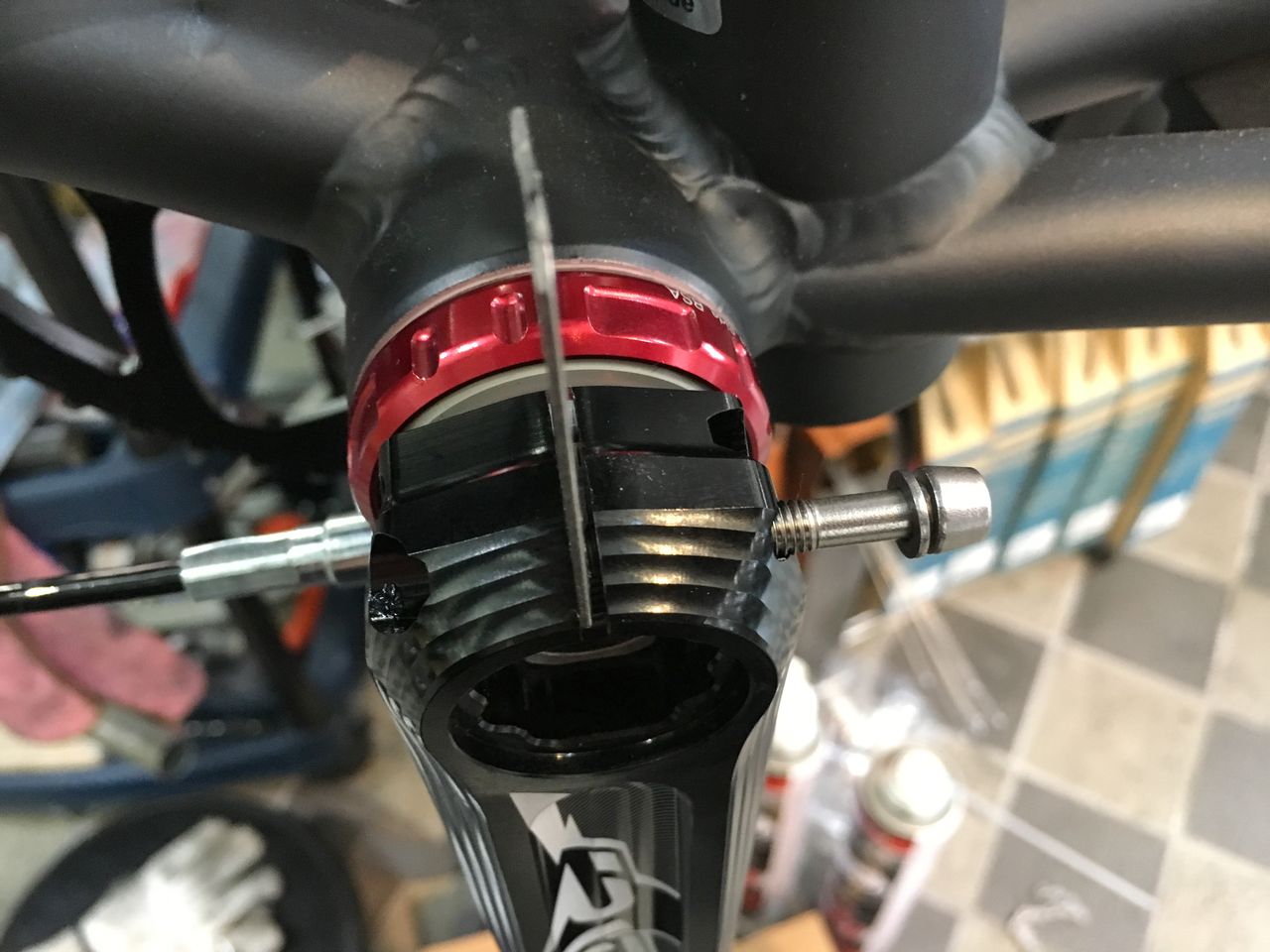

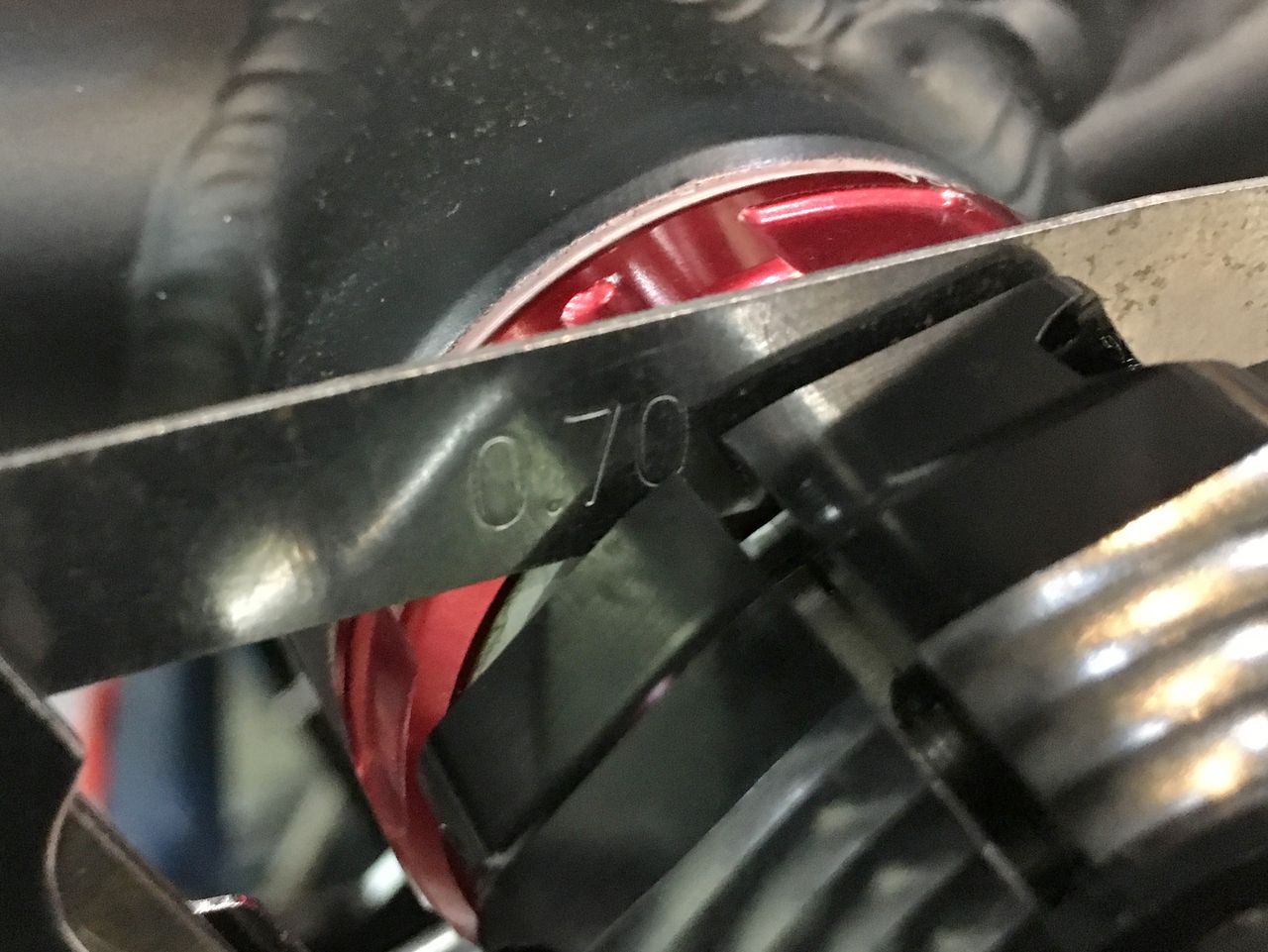

隙間ゲージで測ってみると0.70mm でした。



IMG_3371
このまんまだと最高に回転いいんだけどな。



IMG_3368
プリロード調整機構もなければセルフリテーニング機構もないやりっぱなしクランクであります。一度フィキシングボルトを締めてしまうと勘合して抜けなくなります。


IMG_3400
BB クランクに付属してくるシムは、この0.2mm ×2、アルミ1mm ×1と樹脂の1.2mm、ウェーブワッシャーです。これから厚さの異なるシムを何回も入れ替えなければなりません。


IMG_3409
申し訳程度のインストラクションマニュアルに従えばこうです。



IMG_3402
左右のクランクを結合したら先ず M17 のフィキシングボルトを4N.m で締めなさい。



IMG_3404 1
次にM5トルクスボルト2本を挿入。



IMG_3405 1
左右均等に9N.m まで締め上げる。(トルクスのソケット持ってないのでここは、手るくレンチだが)




IMG_3407

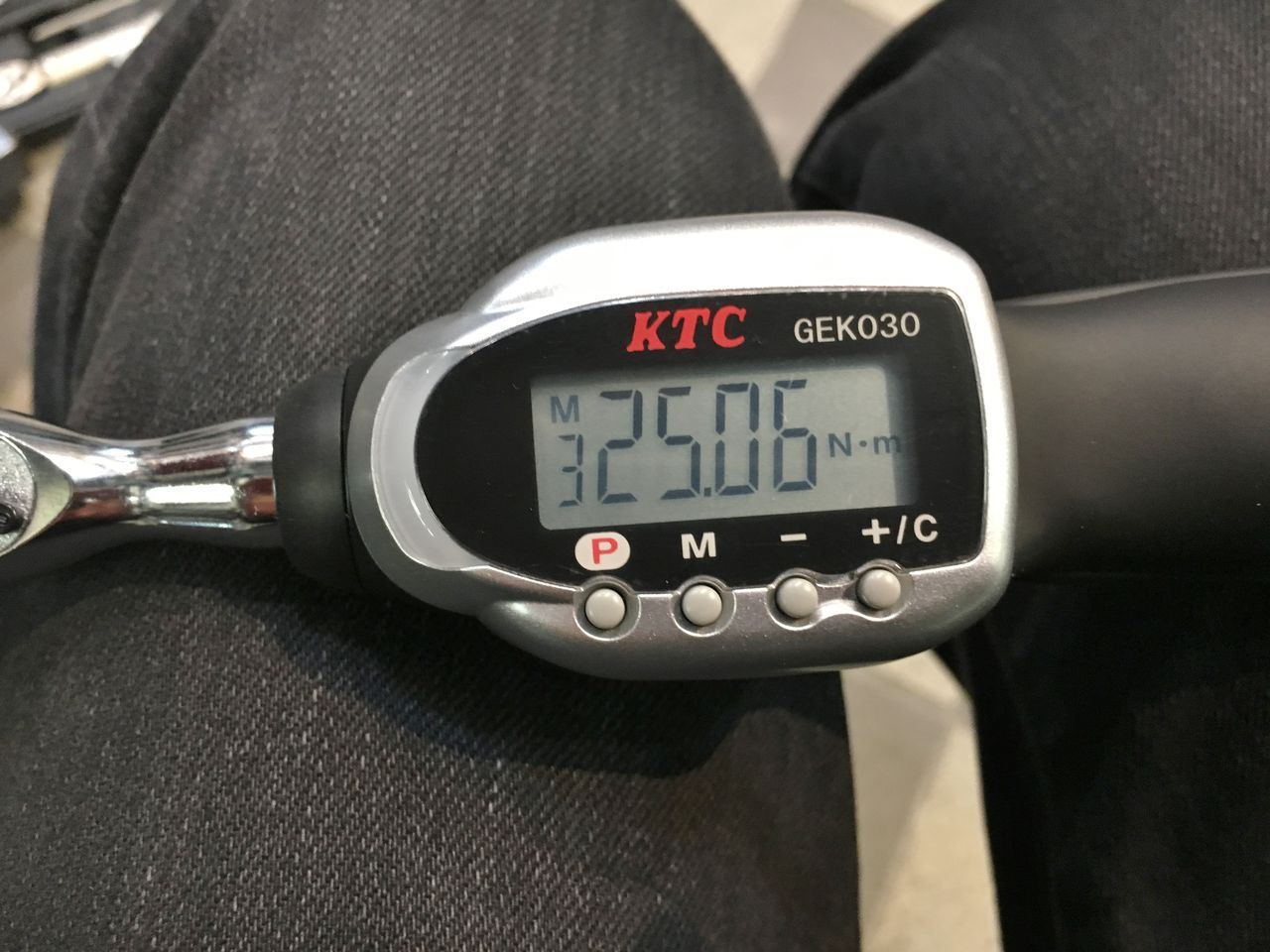

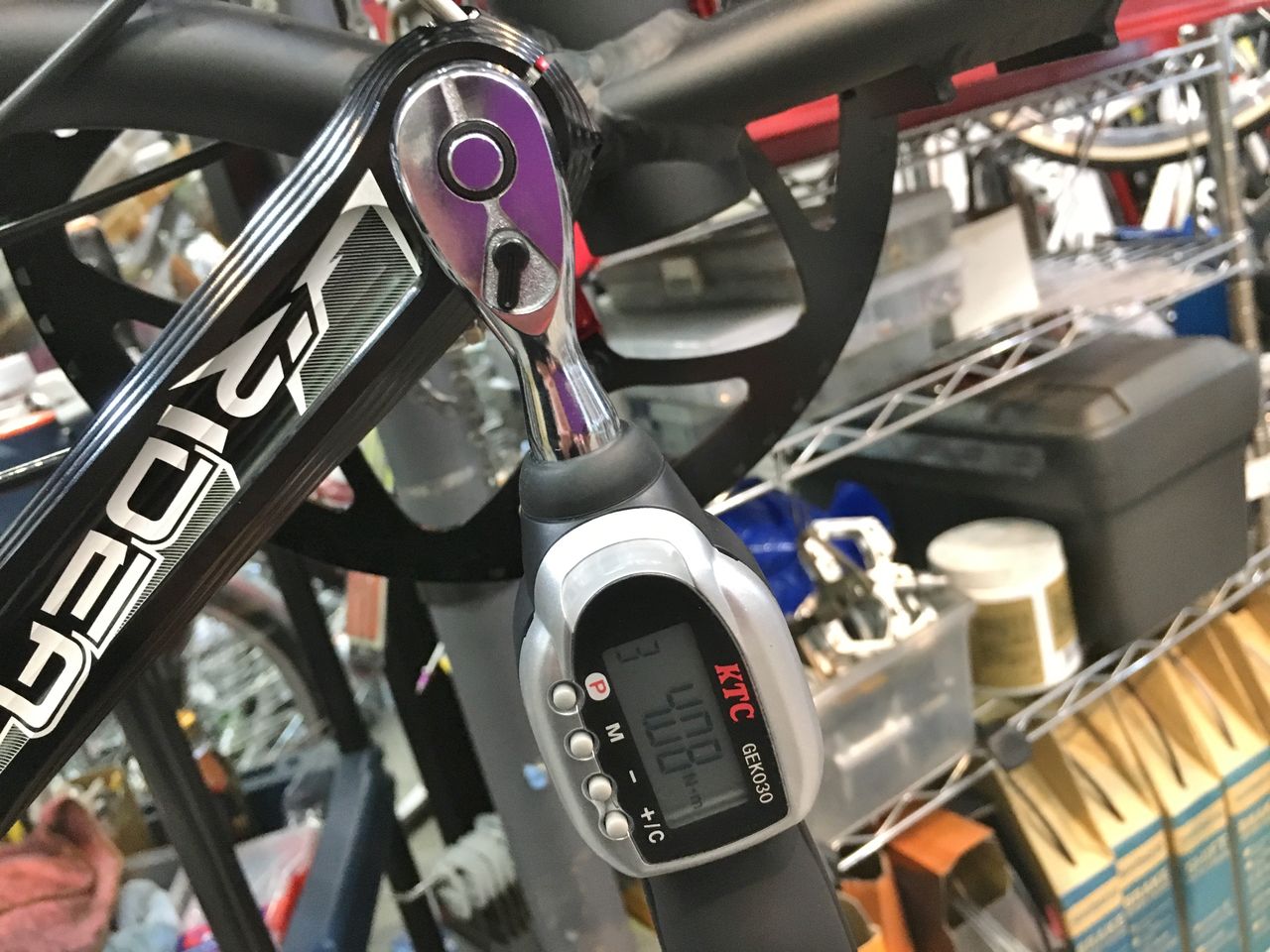

今度は、トルクレンチを25.5N.m にセット。



IMG_3408
M17 のフィキシングボルトを締めて終了。という特殊な締め方ですが、先にM17 全部締めた後にM5 締めても結果変わりません。



IMG_3410
ここからは、リムーバルインストラクション。M17 外します。



IMG_3411

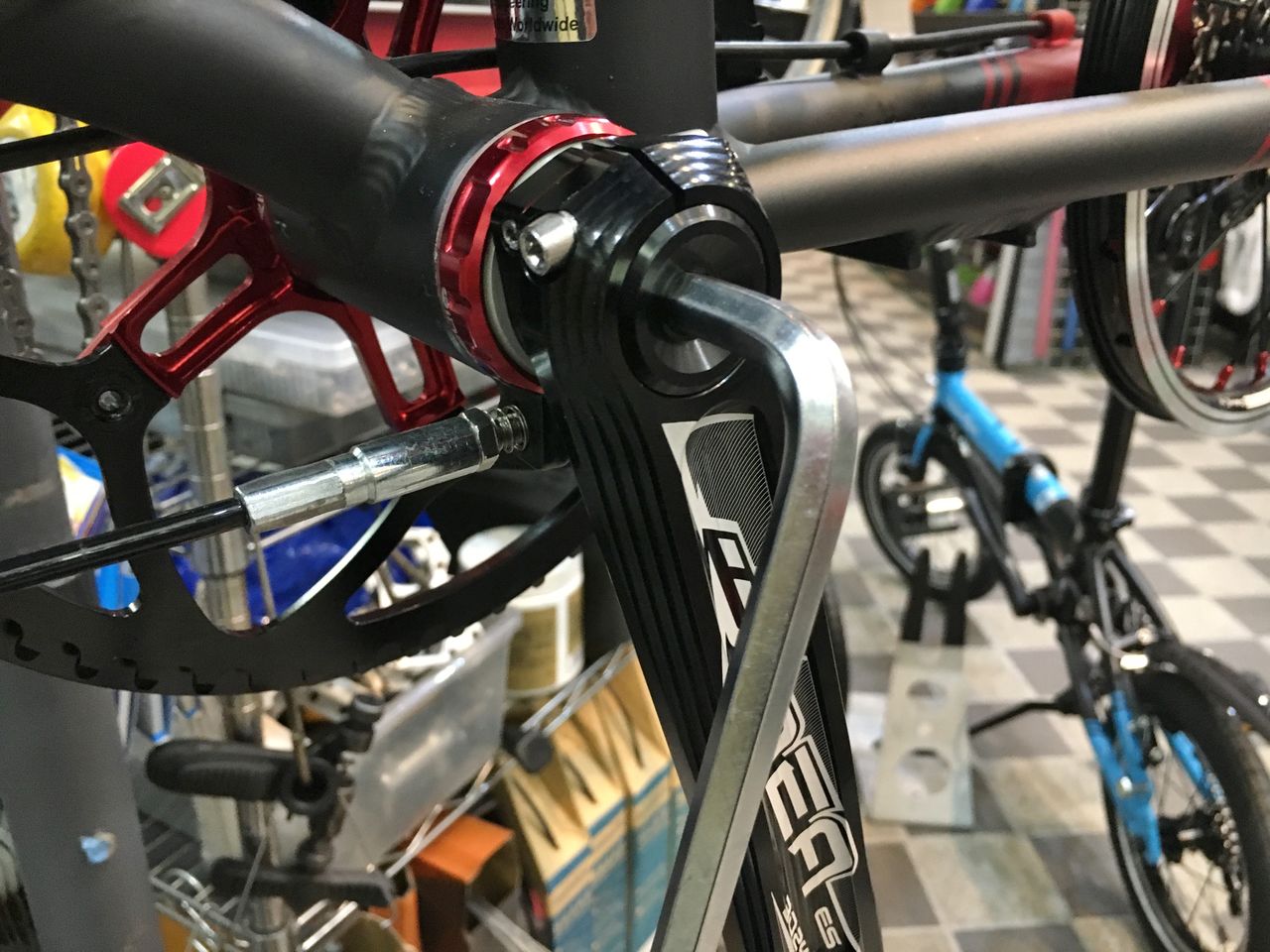

手前側の M5 緩めて、



IMG_3412
奥側 M5 を抜き取ります。



IMG_3414

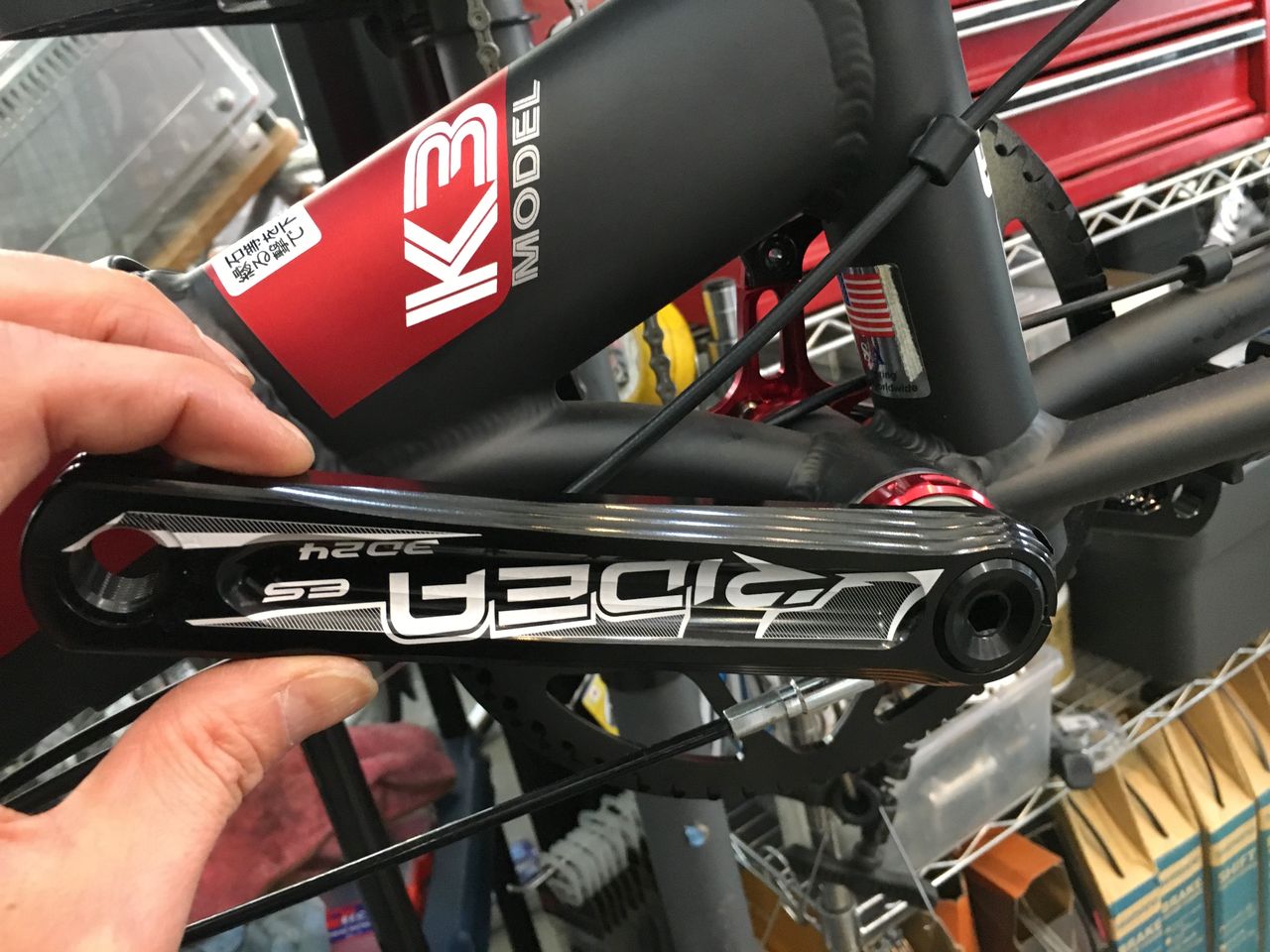

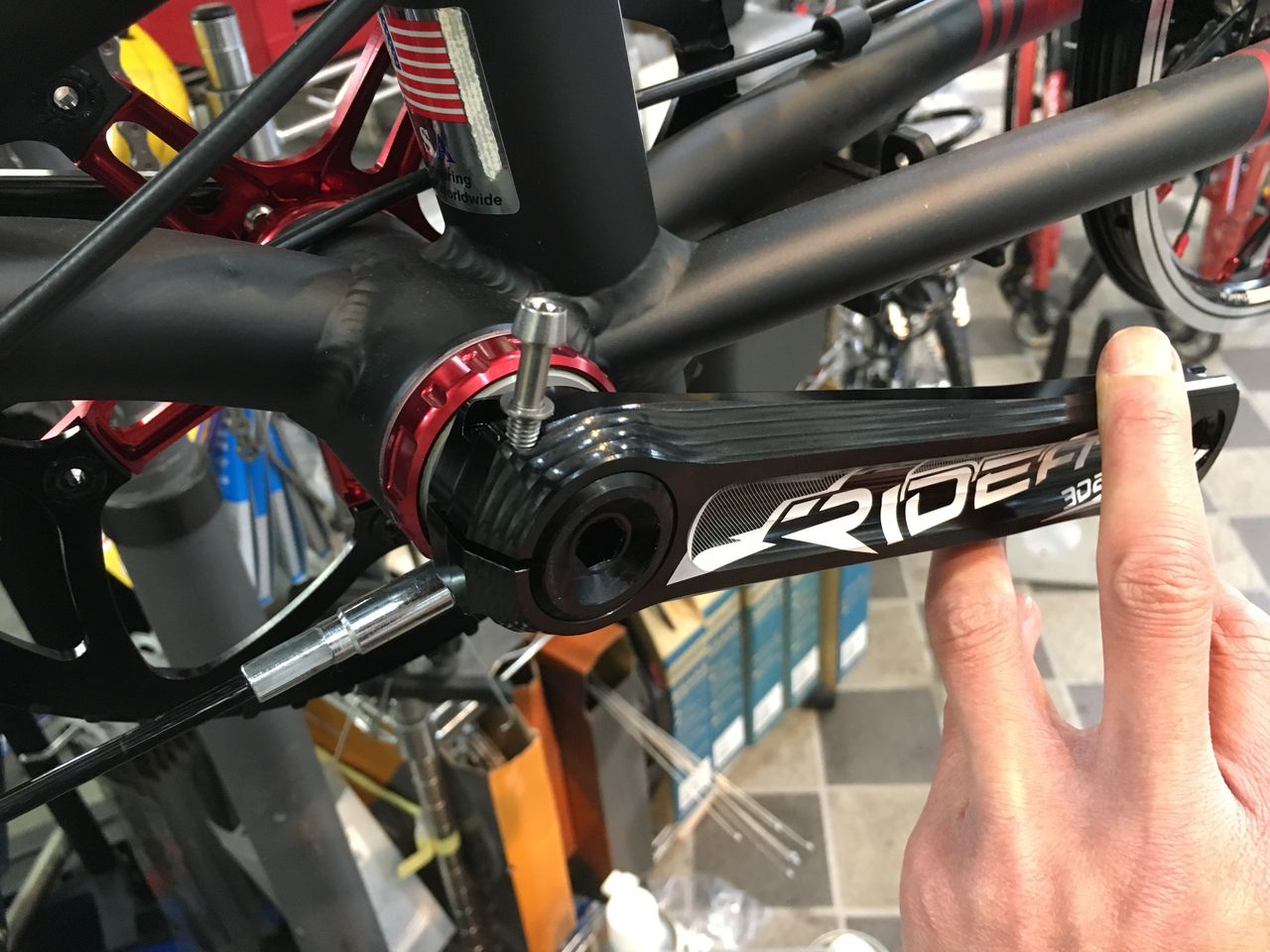

左クランクを抜き取ればコンプリート!とありますがとてもじゃないけど抜けねーよ!



IMG_3375

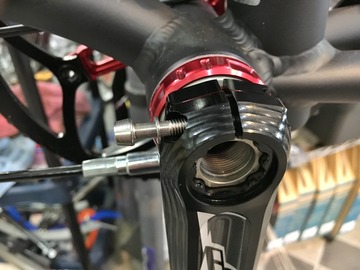

そこで簡単に抜く方法を。M5 ボルトを抜き取ります。



IMG_3376

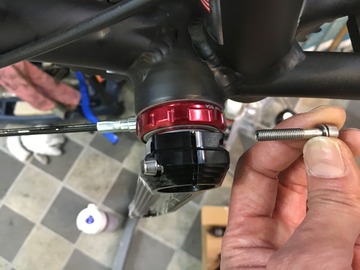

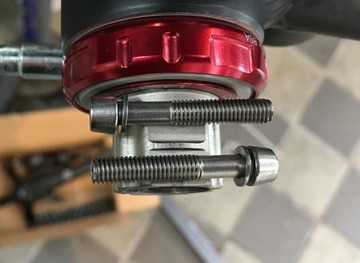

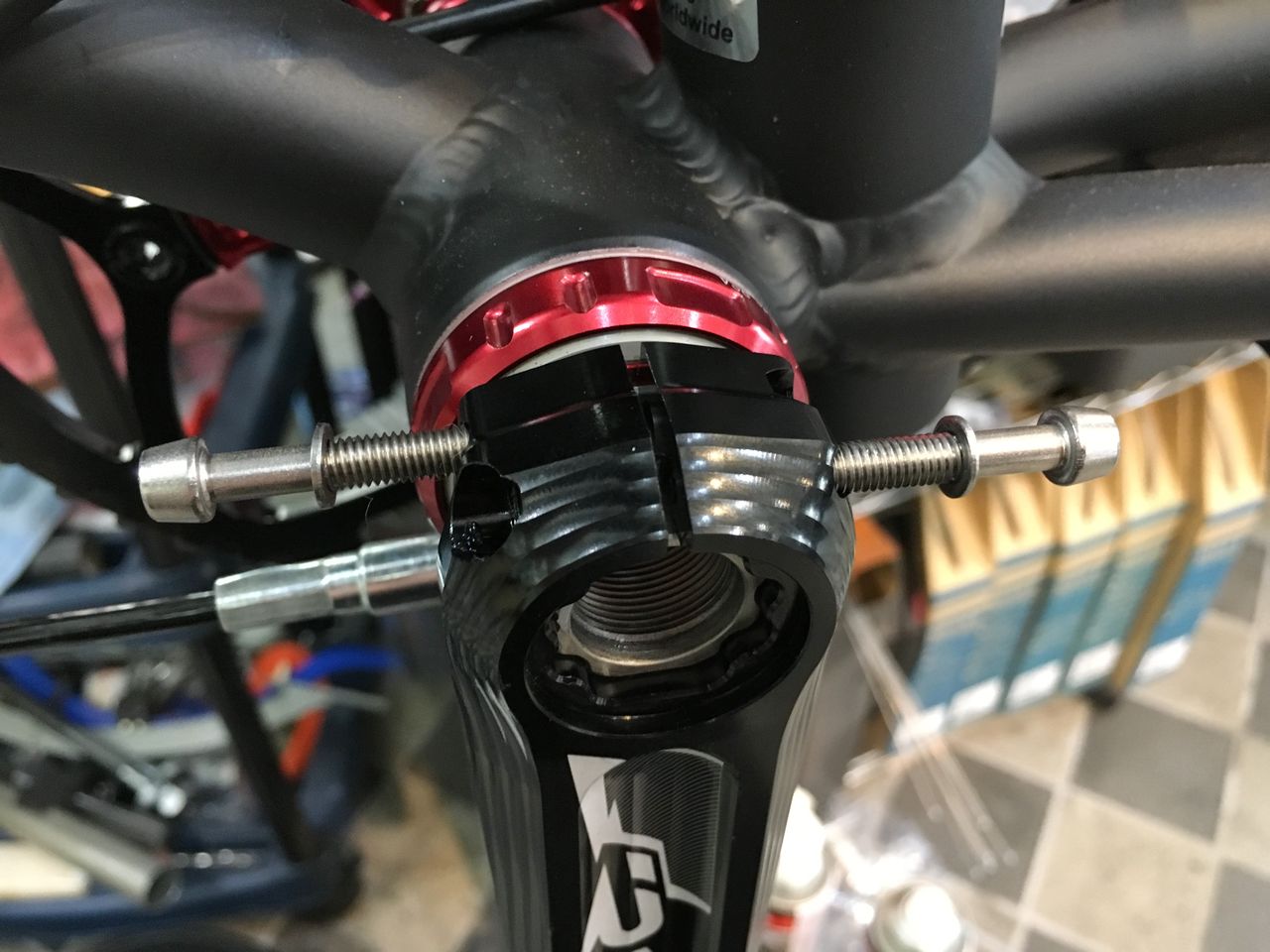

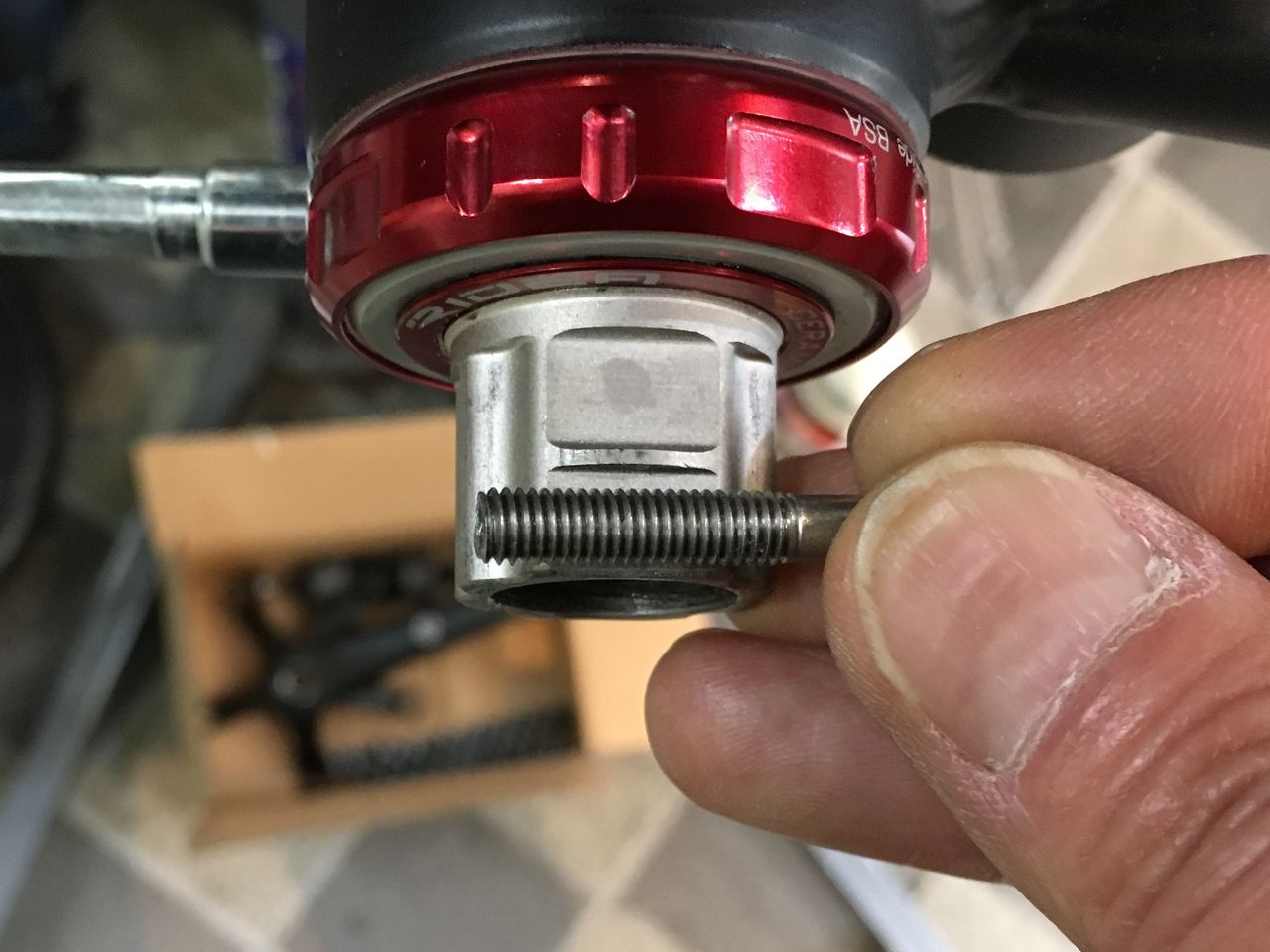

そして2本とも反対側(ネジの切ってある方)からねじ込みます。



IMG_3382

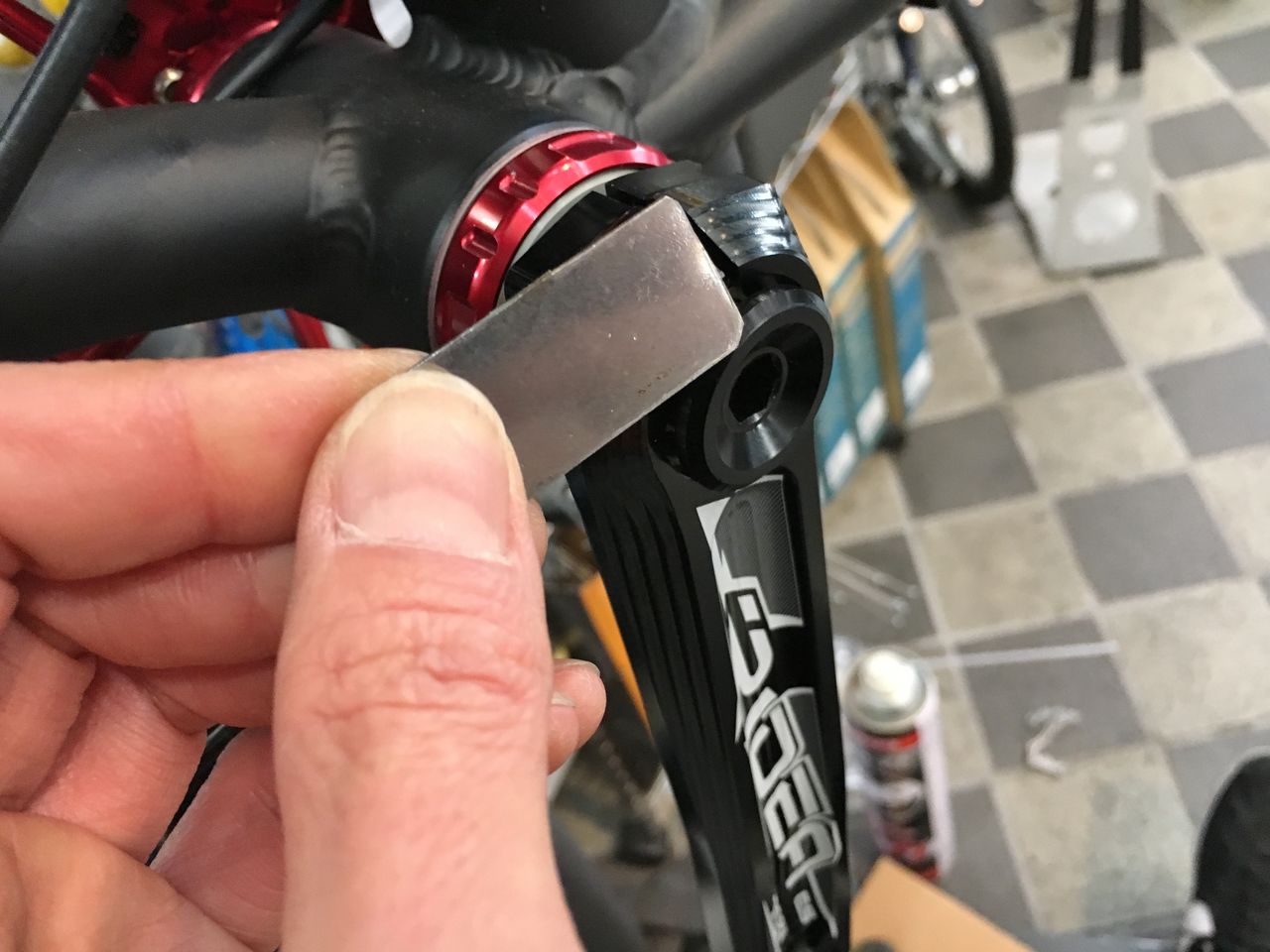

ステンの板から切り出した金属片。(アルミはダメ)



IMG_3383

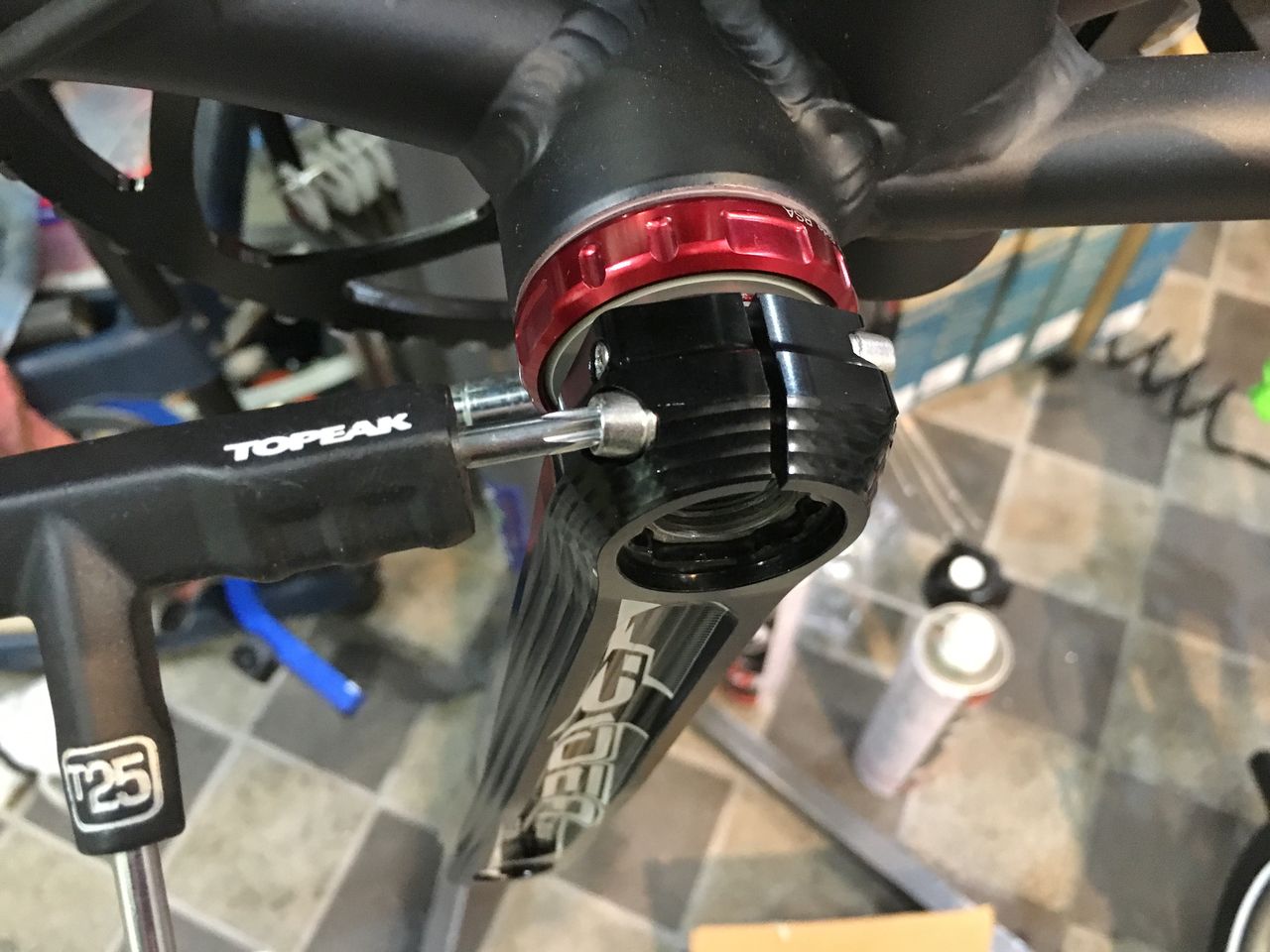

これをスリットに入れM5 を締めます。先の穴への行き先を失ったM5 は、スリットを広げるってわけ。そして1段コツンと引き出して、


IMG_3385

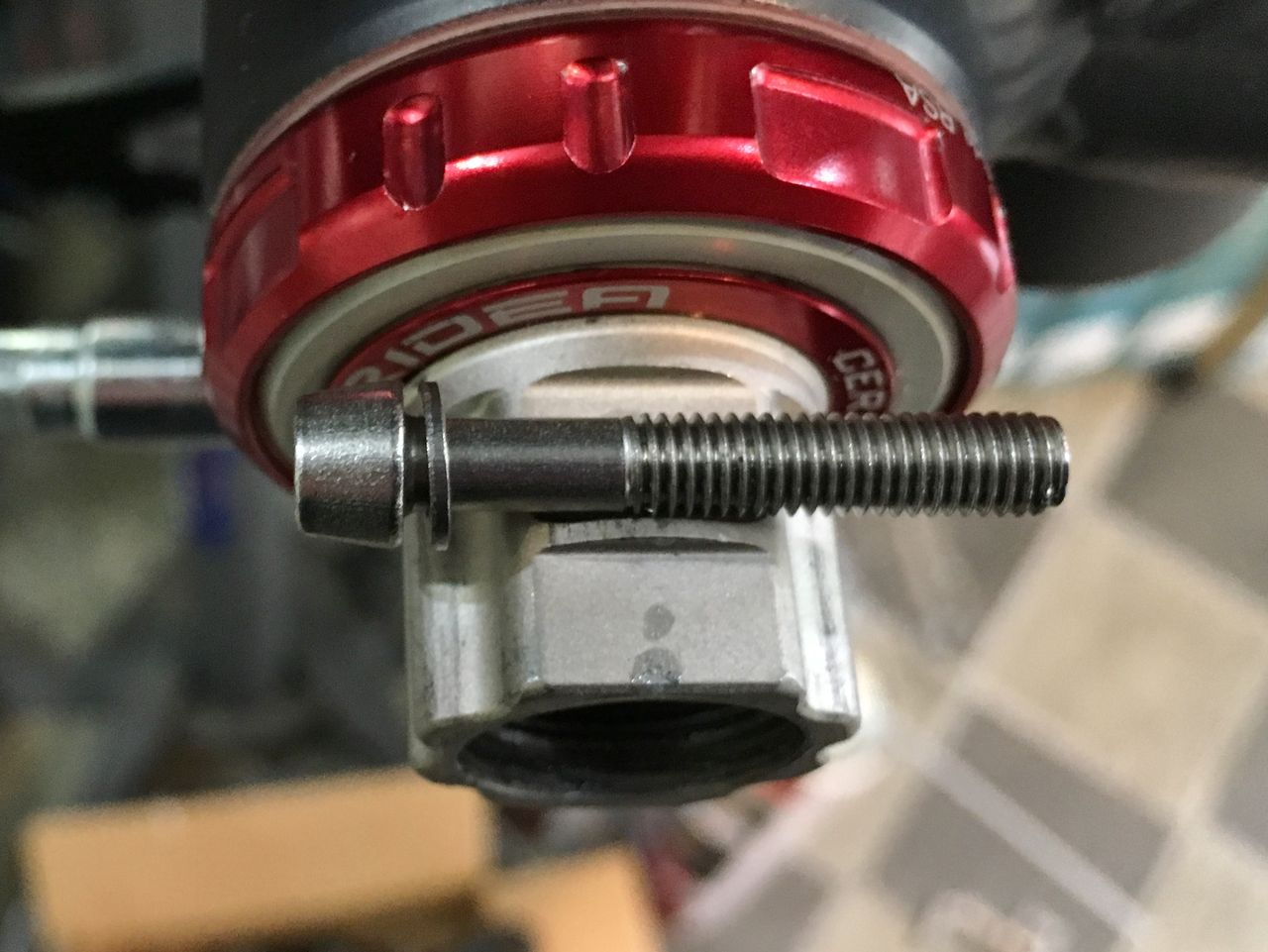

次に奥側のM5 を抜き取ります。



IMG_3386
何故かと言うと万が一緩んだ際、脱落防止用の突起があるからです。



IMG_3387
こういう状態。



IMG_3388

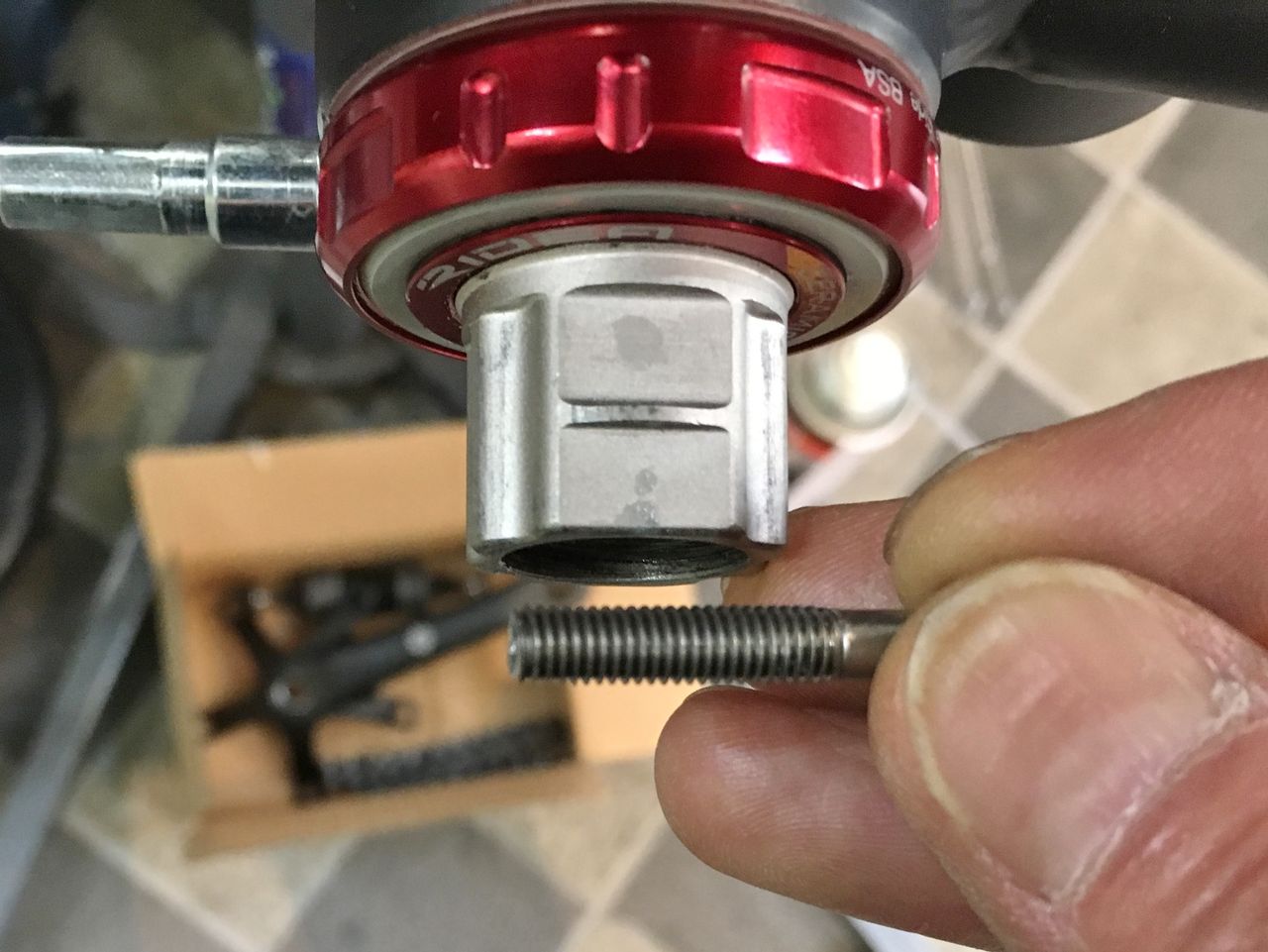

一段コツンと抜けたら、奥のM5を抜き取ります。



IMG_3394
IMG_3395
そして残りをスルン。



IMG_3378

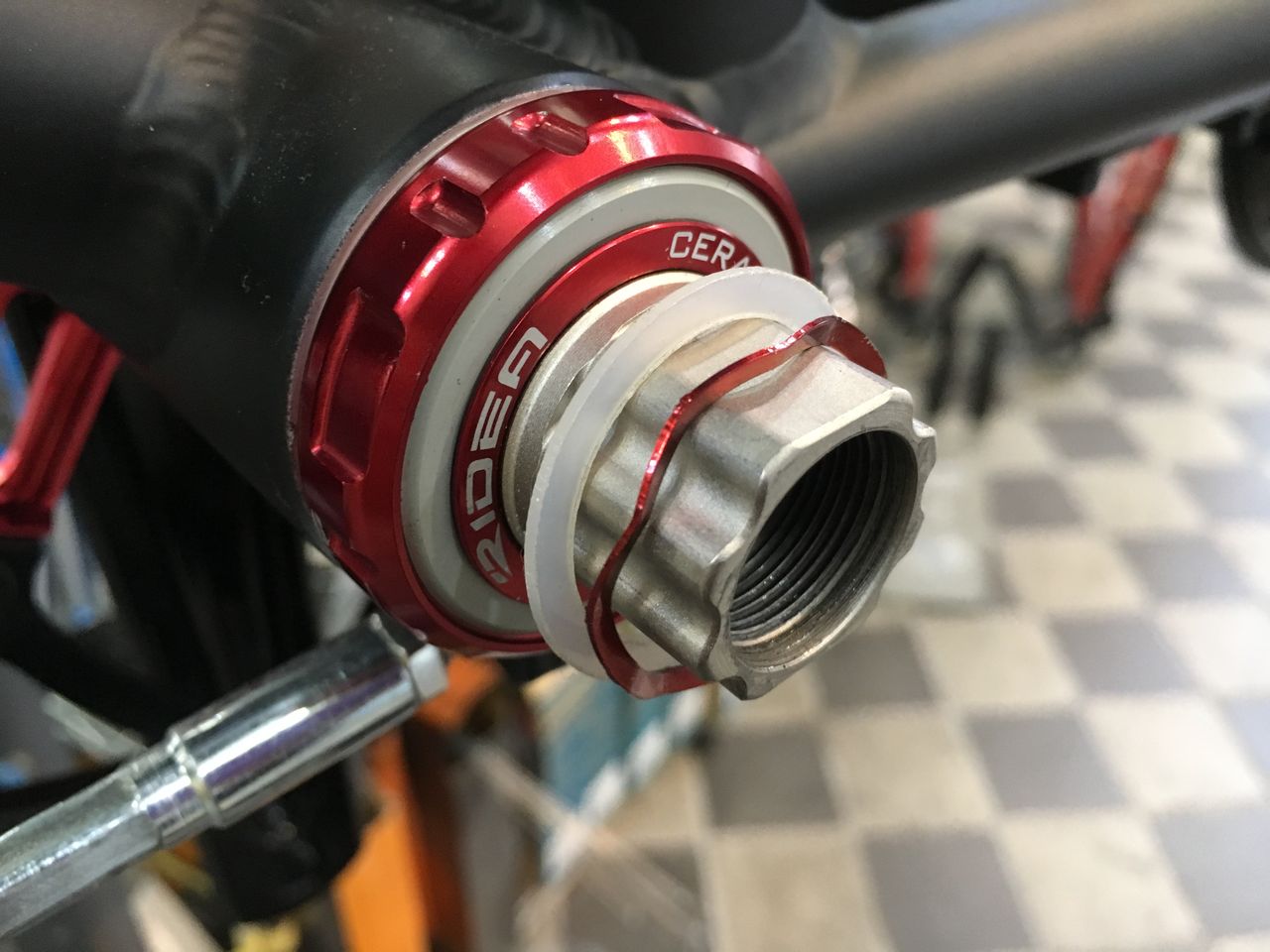

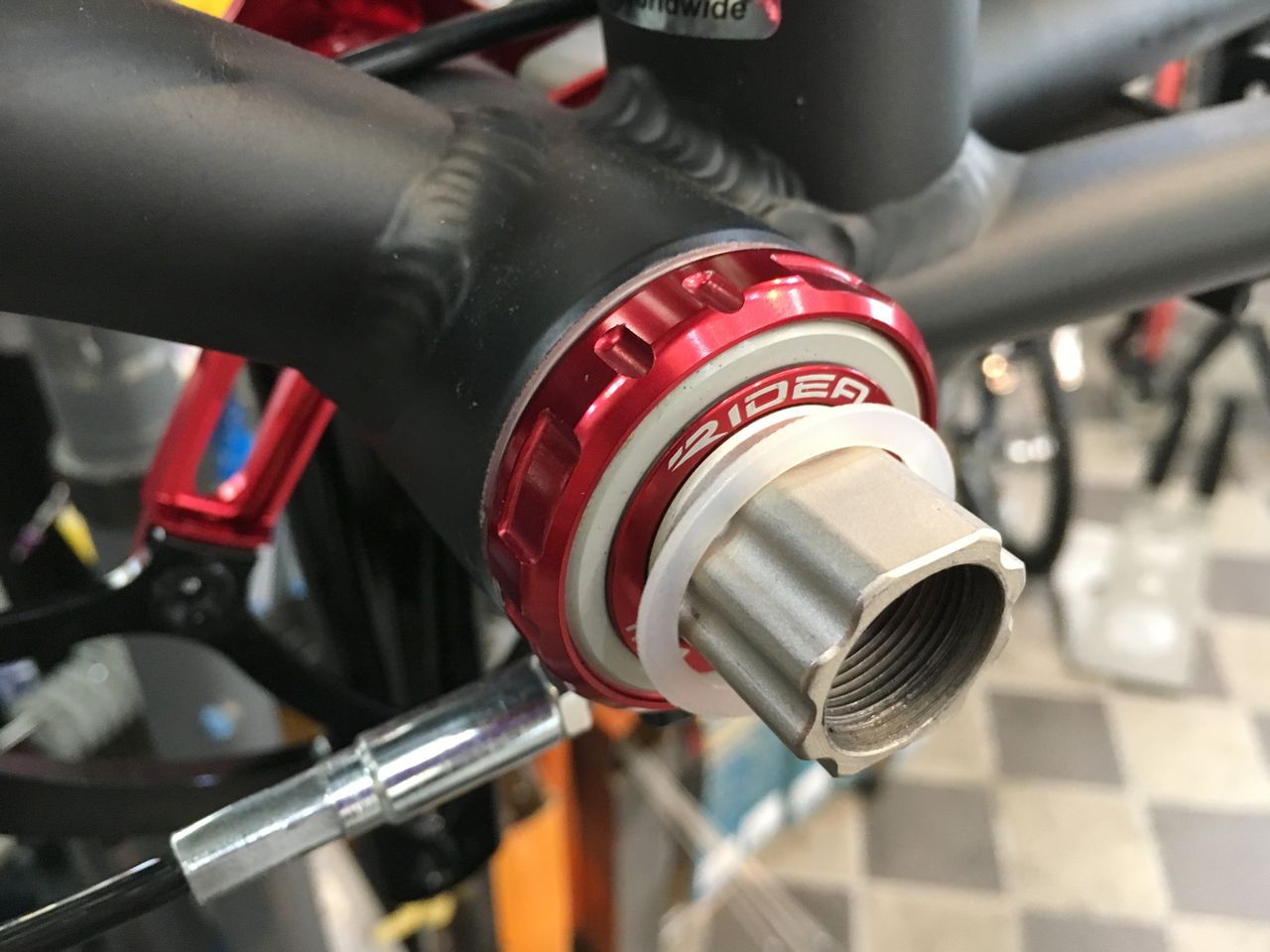

樹脂の1.2mm を入れてみます。



IMG_3379

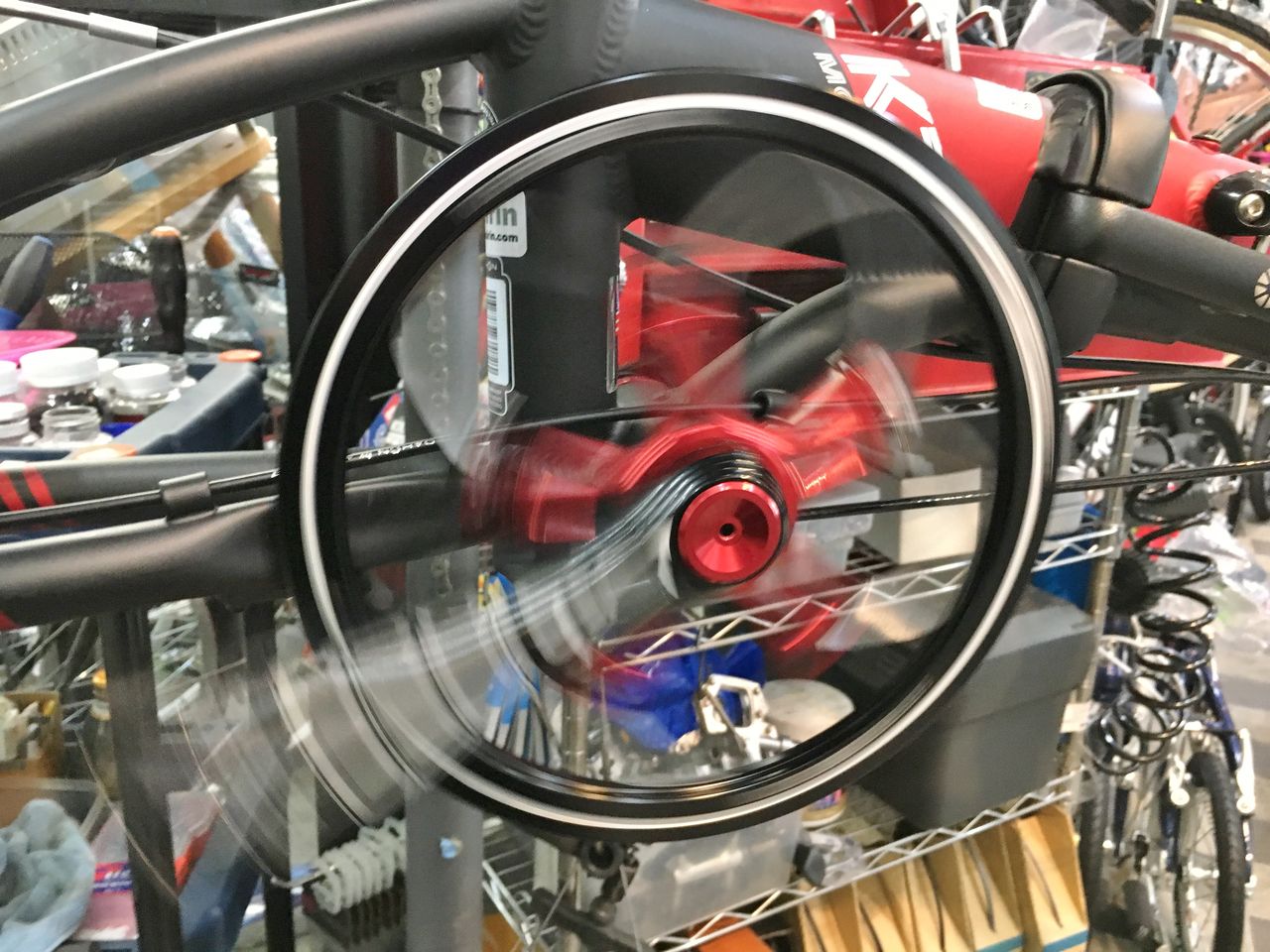

回転は良いですが、



IMG_3380
ガタ小出ています。



IMG_3398
ウェーブワッシャーを追加してみます。



IMG_3399
とてもじゃないけど重くてダメです。

・・・・・・・・・・・・・・と、永遠と繰り返すのであります。
