初期型 K3 とはココが違う!

IMG_3262

デフォルトに戻ったところでチェーンテンションの確認をしておきましょう。それとこれ大事なことで、昨年11月生産分よりディレーラーハンガーに手が加えられています。トップ9T ならではのチューニングであります。

IMG_3256
ディレーラーハンガーですが何か先端が尖っているように見えません?



IMG_3257

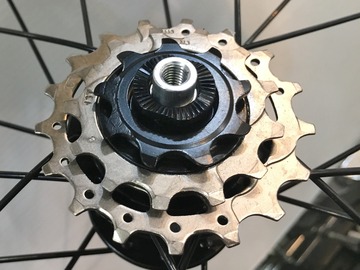

9-13-17T の歯数構成を持つ 3 Speed ギヤー。



IMG_3258
トップギヤは、Shimano にあった Capreo と同じ歯数の9T です。チェーンのローラーを巻き取るような歯の形ですね。

IMG_3255
現在組み立てられる K3 のチェーンは、96リンク。(一時期 104 リンクで組まれていた時もあった)



IMG_3270
例えは極端ですが、このようなチェーンの掛り方では、3リンクしかギヤに噛みあっていません。



IMG_3271
今度はどうでしょう。倍の6リンクが噛んでいます。なるたけ沢山のリンクを噛ませた方が歯飛には有効なのが分かります。この状態を作るのがチェーンテンションです。


IMG_3263

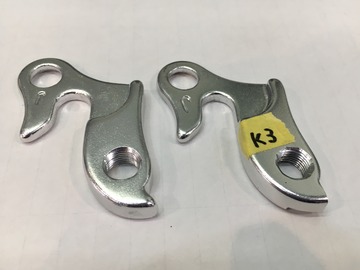

二つとも同じ「J」の刻印があるディレーラーハンガーで、右が A さんの K3 に付いていたものです。



IMG_3264

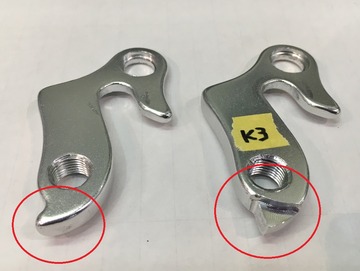

先端(B テンションボルトが当たるところ)が機械加工で削り取られてますね。



IMG_3265
IMG_3266
上は、これ以上 B テンションボルトを緩められない状態ですが、加工品では、更に緩めた効果が出ます。


IMG_3269
側面にも加工が施されるのにも意味があります。



IMG_3268
この出っ張りと干渉するからです。



IMG_3272

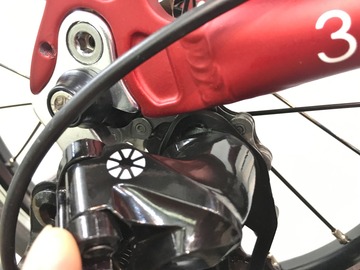

B テンションボルトを緩めて行くとガイドプーリーがカセットギヤにどんどん近づいて行き多くのチェーンを絡めることが出来ます。


IMG_3273
かといって近づけすぎるとギヤ同士が接触してしまいゴロゴロ言います。



IMG_3274
それとダウンの変速が出来なくなります。



IMG_3275
スムースに変速でき、なるたけガイドプーリーが近づくこの角度を覚えておきましょう。

シマノが「カプレオカセットは、必ずカプレオディレーラーでドライブして下さい」と言っていたのは、なるたけチェーンを絡ませて歯飛を防止させるためだったのです。
