IMG_0685 - コピー

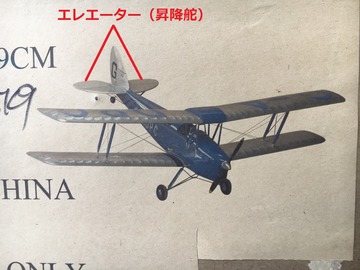

最後のリンケージは、エレベーター(昇降舵)です。こちらのリンケージもラダー同じくPUL PUL リンケージですが左右にあるエレベーターは、ばらばらに動く構造なので4本のワイヤーで同調させてコントロールします。

IMG_2736
説明書だと左右のエレベータにそれぞれのサーボを置きアップダウンを制御するとありますが、

IMG_2511

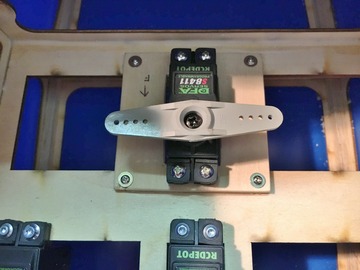

別途サーボトレイをこしらえて1サーボとしました。JR DFA S8411 は、トルクが、17.2kg-cm ありますから一つで十分なのと指定以上の排気量のエンジンを搭載しながら軽量なエンジンのためテールヘビーになるのを恐れてであります。

IMG_2501
ラダーの時と違い4本繋ぐのでより細い糸で借りのワイヤリングを行います。(相変わらずせこい)

IMG_2514
エレベーターサーボには、大きめの DU-BRO ホーンに変えてあります。100%のトラベルでサーボのストロークは、34mm ありました。

IMG_2515
エレベーターホーン側のストロークを測ると、

IMG_2520
36mm です。

IMG_2522
これでは足りませんので更に大きいアルミホーンに変えます。2mm の差ですから決して一番外側の穴など使いません。

IMG_2504
ロッドを使い糸を導きます。

IMG_2505
機体側面には、これでもかと言う長いスリットが開いています。設計が正しければこの三分の一で良いでしょう。

IMG_2506
マスキングテープでエレベーターの水平を保ちます。

IMG_2507
ダウン側から糸を張って行きます。

IMG_2509
そしてアップ側。

IMG_2508
スリットから出る糸が擦れるのが気になりますが、十分かつ適切がストロークが得られました。


ここで問題発生!

IMG_2755
キットを購入した際、「付属するワイヤーは粗悪品だから絶対使わない方がいいよ」と言われてましたが、リンケージパーツにも粗悪品がみつかりました。

IMG_2525
ボールリンクです。このラダーに使った大きな3mm ボールリンクは良いのですが、


IMG_2503
無数に付属する小さい方のボールリンクが不良です。


IMG_2523
余ったボールリンクを見ると樹脂が割れたものが沢山見つかりました。発見できて良かったです。現在このボールリンクで飛ばしている人即刻交換した方が良いですよ。

IMG_2524
2mm 取付ビスが使えるボールリンクをストックから探しました。

IMG_2530
本ちゃんワイヤーに張り替えてエレベーターのリンケージも終了です。

IMG_2531

サーボホーン側は、先生から頂いたパープルアナダイズのアルミ製超モダンなボールリンクを取り付けました。タイガーモスには、似合いませんが機体内部だからいいか。
