ラダー(方向舵)のリンケージ

IMG_0685 - コピー

今日は異常なほどの暖かさでしたね。昨日の火曜日は雨のため工作室にこもっておりました。なので今夜は社長室よりお届けします。前回のエルロンのリンケージに続きラダー(方向舵)のリンケージを行います。実機がそうであるようにこのモデルも模したリンケージとなっています。どんな飛行機でも方向舵は足で操作するようになっています。このような古典機の場合シーソーペダルのようなバーが胴体側面から突き出しており、そこから方向舵までをワイヤーで繋ぐ露出リンケージとなっています。右に切るも左に切るも引き引きで操舵することからPUL PUL 方式といいます。

IMG_2367

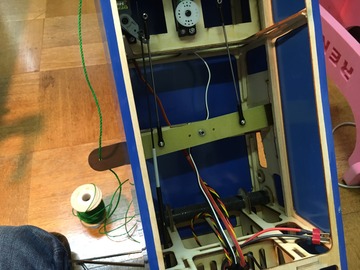

今、緑色の紐が張られていますが、仮のリンケージです。本番ではワイヤーを張りますが、ワイヤーって細ければ細いほどお値段が高いのであります。


IMG_2327
紐の片側は、胴体側面から突き出したシーソーバーに繋ぎます。



IMG_2369
反対側は、自作したラダーホーンへ。張の調整が出来るようホイールストッパーで止めています。



IMG_2328
”おバカキット”に付属する巨大なラダーホーンに合わせたこちらも超ロングシーソーバーが付属。



IMG_2329
サーボホーンからシーソーバーまで「はの字のリンケージロッド(これも付属しないのでボールリンクを使って作りました)で繋ぎなさい」とありますが、これは正解で長大なストロークになってしまうのを減速しています。

IMG_2330
これでもバーが長すぎです。干渉しないギリギリにもう一つ穴を開けました。


IMG_2331
これでストロークを測ります。


IMG_2340
一度繋いで見ましょう。


IMG_2332
プロポの作動範囲100%で右フルラダーです。


IMG_2333
おっと引き過ぎです。


IMG_2335
サーボモーターが唸っています。


IMG_2339
ストロークを減らすために一番近い穴に移動です。


IMG_2341
今度は少し足りないぐらい。


IMG_2342
後は、100%から150%に向けてレートを上げていけばOK。


IMG_2343
IMG_2344
もう外側の穴はいりませんね。良さげな円形でマーキング。


IMG_2346
サーボホーンも余計な部分はカット。


IMG_2362
IMG_2363
カットした部分を整形。


IMG_2364
IMG_2365
IMG_2366
これでやっとベストなストロークになりました。


IMG_2371
IMG_2372
このあとフル舵角まだレートを足し算。


IMG_2388
本番リンケージ用にシーソーバーにボールリンクを取り付けました。右斜め下に開けた穴は、エルロン配線用。

IMG_2389
ラダーホーンにも。


IMG_2689
本ちゃんワイヤーに張り替えてラダーリンケージ終了。


IMG_2690

コンピュータープロポの設定で舵角を減らすのではなく、サーボモーターの作動範囲をなるたけフルに使えるレバー比を見つけ出す。意外とこうゆうの初心者には難しいのです。

次回につづく、
