上翼を分割式に改造する

IMG_0685

今夜はこの上翼とそれを支える支柱の部分。下翼は、元々2分割構造なのですが、2.235m もある上翼を一体構造で作れとは、日本の住宅事情に反してますね。これを分割出来かつ飛行場での組み立て時間を短く出来るよう改造します。

IMG_0583
この6本プラス翼端の4本(こちらは仕方ない)を飛行場で組み立てるなんてありえない。これでは組立が出来てお昼。お昼を食べたら方付けに入らねば日が沈んでしまう。(久々に大げさなアラン・カスカートの言い回しになった)


IMG_1642
しかもこの支柱微妙に長さが違っていて説明書にも長さやナンバリングの表記もない。色々とやってみたが、偶然にも二通りの組み方が出来ちゃう。間違えたら上翼の迎角が変わるだろ!即墜落であります。



IMG_1641

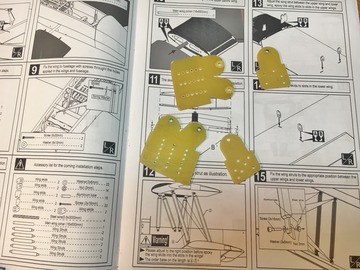

これは支柱を取り付けるパーツの説明だが、絵が下手過ぎて何処の付くのか分からない。



IMG_1546
これが支柱を取り付けるパーツ。



IMG_0452

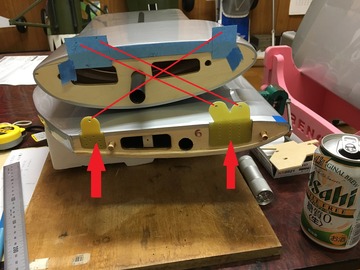

翼側にある矢印のパーツは使わないので、翼中央部分に張り付けた青い型紙に穴位置を写し取る。ややこしい作業は、糖質0を飲みながら落ち着いて!


IMG_0453

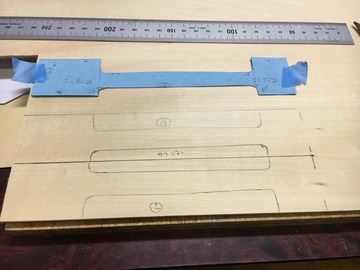

型紙をベニヤに写し、



IMG_0454
取りあえず大まかに切り出します。



IMG_0455
これで使わない予定のパーツを中央部分に移せたわけ。



IMG_0581

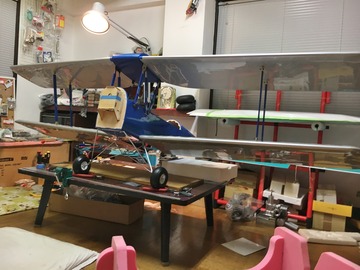

これで左側上下翼が繋がった。飛行機が左にコケぬよう上翼に刺さるカーボンパイプには、重石を入れた手さげバック。


IMG_0534

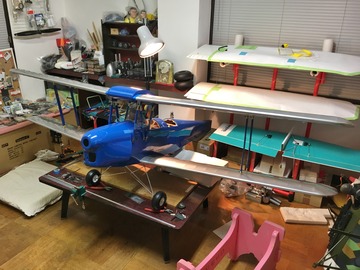

大丈夫そうなので右翼も取付。OK が確認できたところでもう一度分解。



IMG_0455
この部品実機では燃料タンクなので、



IMG_0855
付属の波板で包む。こさえたベニアステーは、余分な部分を整形した後カーボンシートで補強した。



IMG_0856
またこの波板パーツの整形が悪くて接着に苦労させられた。輪ゴム100本使ったかな。

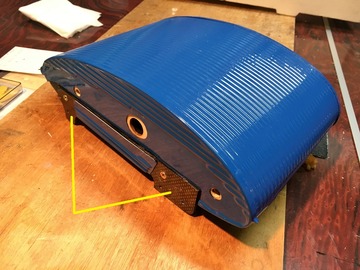

IMG_0857

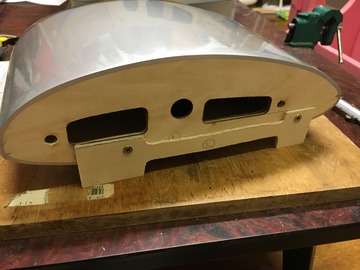

こうして燃料タンクと支柱部分が完成。この部分は完全固定(組みっぱなしにする)で、左右の翼を差し込み式にしたので分割構造が構築出来た。


IMG_0861

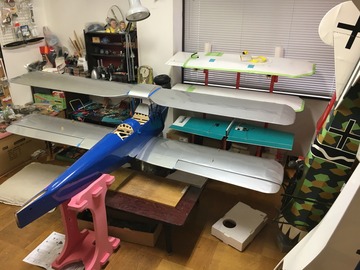

流石に複葉だとデカい!上下翼の平行度を見たいのだが、離れてみるには壁に穴を開けなければならない。(大げさではない)どうしてくれよう?


IMG_0863
翼断面は、クラーク Y なので下面は、フラット。部屋の中で宙返りさせて下翼に水平儀。しっぽに台を置き本など差し込んで、


IMG_0864
水平を出す。これでこの下にある上翼も水平だったら間違いなし!



IMG_0865

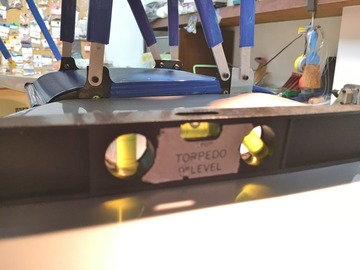

バッチし!気泡は真ん中で止まってます。



IMG_0858
大変だったけど何とかなった。



IMG_0860
カウリングを被せてみちゃったりして。ん〜モスの顔だ!

工作している時間より、どうしようかって考えている時間の方が圧倒的に長い。いやいや何だかんだ行って楽しませて頂いてますよこのキット。工作が面倒、苦手って方はこのキットには手を出さない方が宜しいですよ。今夜はここまで、

まさか明日にはつづかないよな?
