MOULTON DOUBLE PYLON を組む 13

IMG_1035

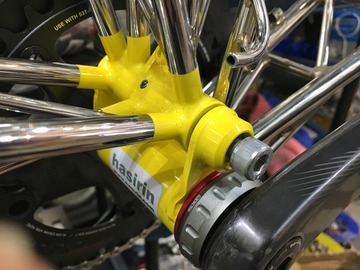

もうやれることは殆どやったが、2.48mm スペーサーを入れての逆回転テストは、フロントディレーラーのアジャストボルトとクランクアームの干渉のためやってなかった。もうこれが最後の頼みであります。

IMG_1088

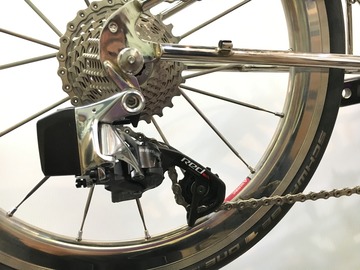

チェーンの長さは、大大+2リンクの標準でテンションプーリーの角度はこんな感じ。



IMG_1090
テンション調整ボルトは、半分ほど締め込んだ。これ以上のテンションを掛けるとガイドプーリーがカセットから離れ変速性能が落ちる。さて、どうだ!



IMG_1086

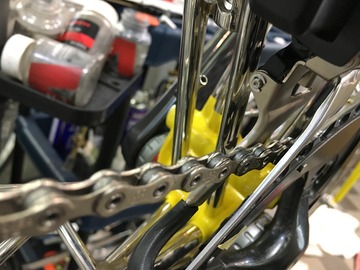

落ちない!落ちない!100回ほど逆回転させたが落ちない!



IMG_1087

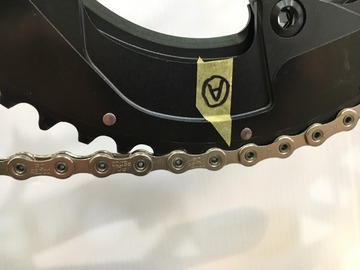

カセットも落ちないぞ! でも喜ぶのは早すぎ。



IMG_1037
ピポットボルトがスパイダーアームに当たる件は、シムの増量で解決出来るが、




IMG_1091

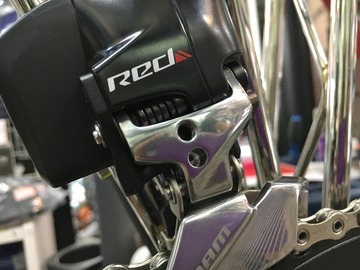

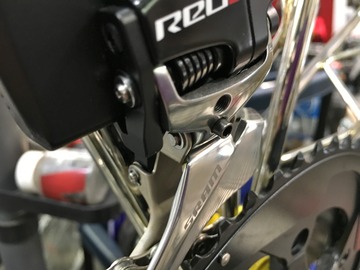

フロントディレーラーのアジャストボルトの干渉の件が残ってる。




IMG_1092

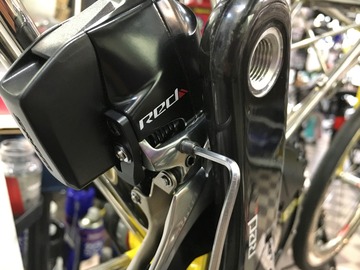

下のアジャストボルトがロー側で、レンチの掛っている上がハイ側。



IMG_1096
ハイ側は何故か逆ねじ。



IMG_1097
緩めて行くと奥に入って行きケージが手前側に出て来る。



IMG_1098
この場合左 BB にスペーサーを入れてクランクが左側に寄ったわけだからケージは内側に移動したい。



IMG_1099
ハイ側の逆ねじをどんどん締めた行くとボルトが出て来ると同時にケージが内側へ。これでは余計にクランクアームと干渉する。だが最早アジャストボルトの頭は離れ役目を果たしていない。


IMG_1100
それなら外してしまえ! 次はロー側。


IMG_1101
ロー側ももっと内側へ入れてやりたい。



IMG_1102

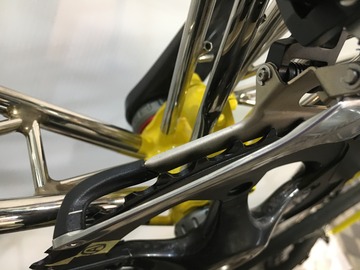

最後まで緩めてもまだもう少し内側へやりたいくらいなのでこっちも外してしまえ。太いシートチューブの DAHON Mu SLX に 9070 DURA-ACE Di2 を組んだ船長の時と同じパターン。これでクランクアームは、ギリ交わせる。


IMG_1104

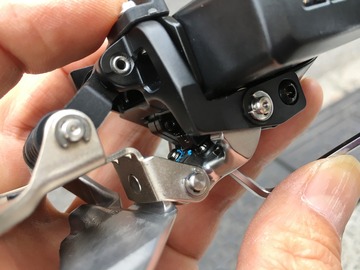

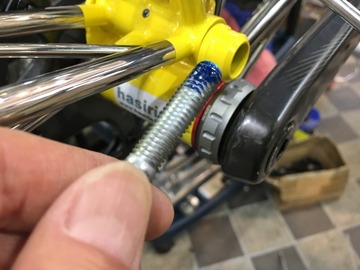

ピポットボルトの頭が出るって件は、首下に入れるシムの追加で解決できる。



IMG_1103
オリジナルの状態では緩み止めのための一対(2枚)のノルトロックワッシャーが入っている。ノルトロックワッシャーは、平ワッシャーを追加するとその効力が失われるため中強度のロックタイトを塗布した。


IMG_1035

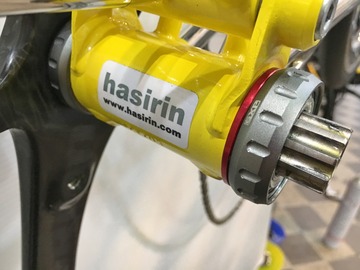

今回ばかりは、諦めようかと思ったが何とか頑張った。赤いスペーサーは、BB 周りの全てのクリアランスがギリギリだというワーニングサインとしておこう。



IMG_1106

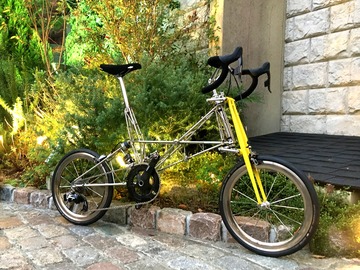

本日夕方にシェイクダウン。フレクシターサスペンションフレームは、雲の上を走るようなフェザーベットの乗り心地であった。

明日は、完成お披露目編を!
