指令 SLX ブルホーンをダブル化せよ! その6

さて、大手術開始であります。3mm スペーサーを入れる分左側BBシェルを削るのですが、3mm と言ったらフェイスカットではなくパイプカットであります。

DSC_4614
前回、ROTOR BB を組むにあたり一度フェイスカット済です。右3時半方向にまだ少し塗装が残っているのは寸止めしたからです。目安で、3mm のところにマスキングテープでマーキング。


DSC_4615

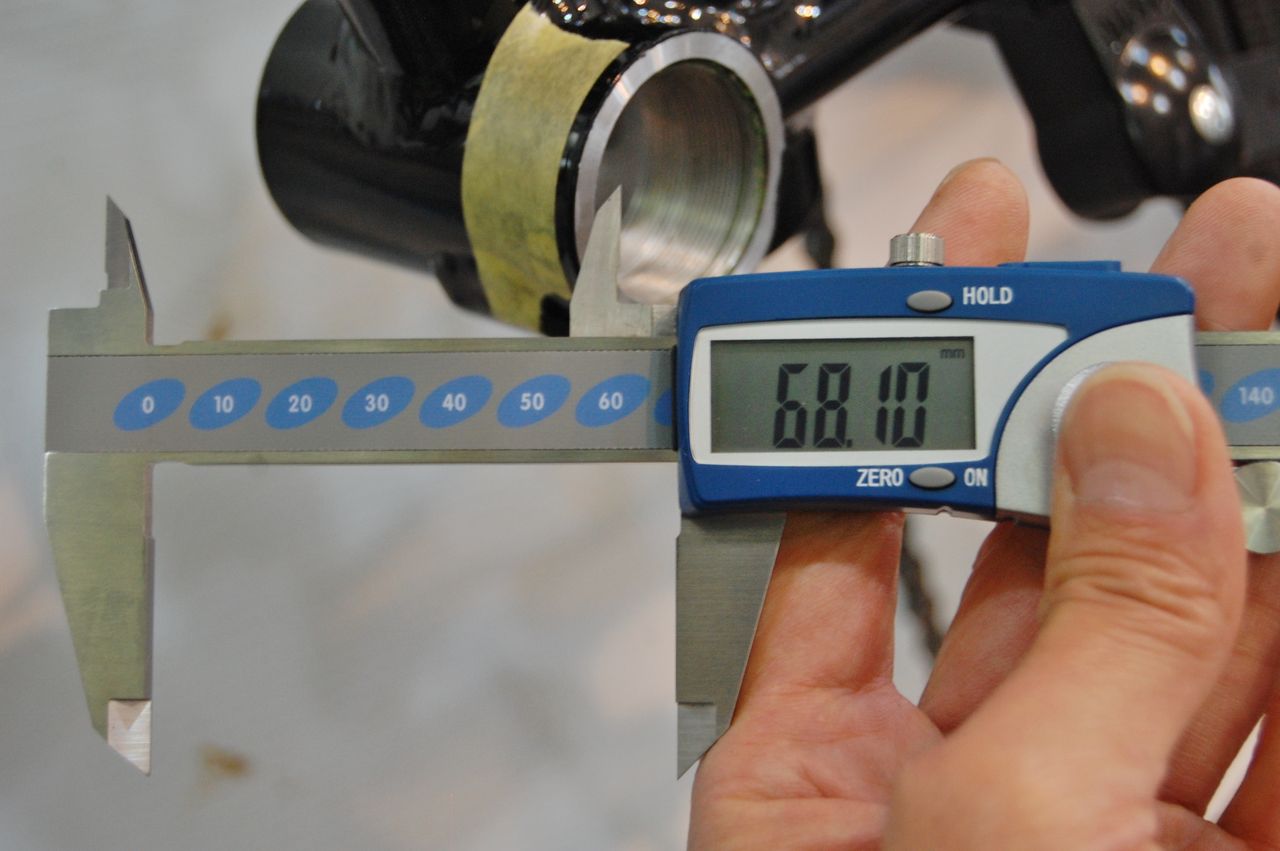

シェル幅を測っておきますと68.10mm。



DSC_4616

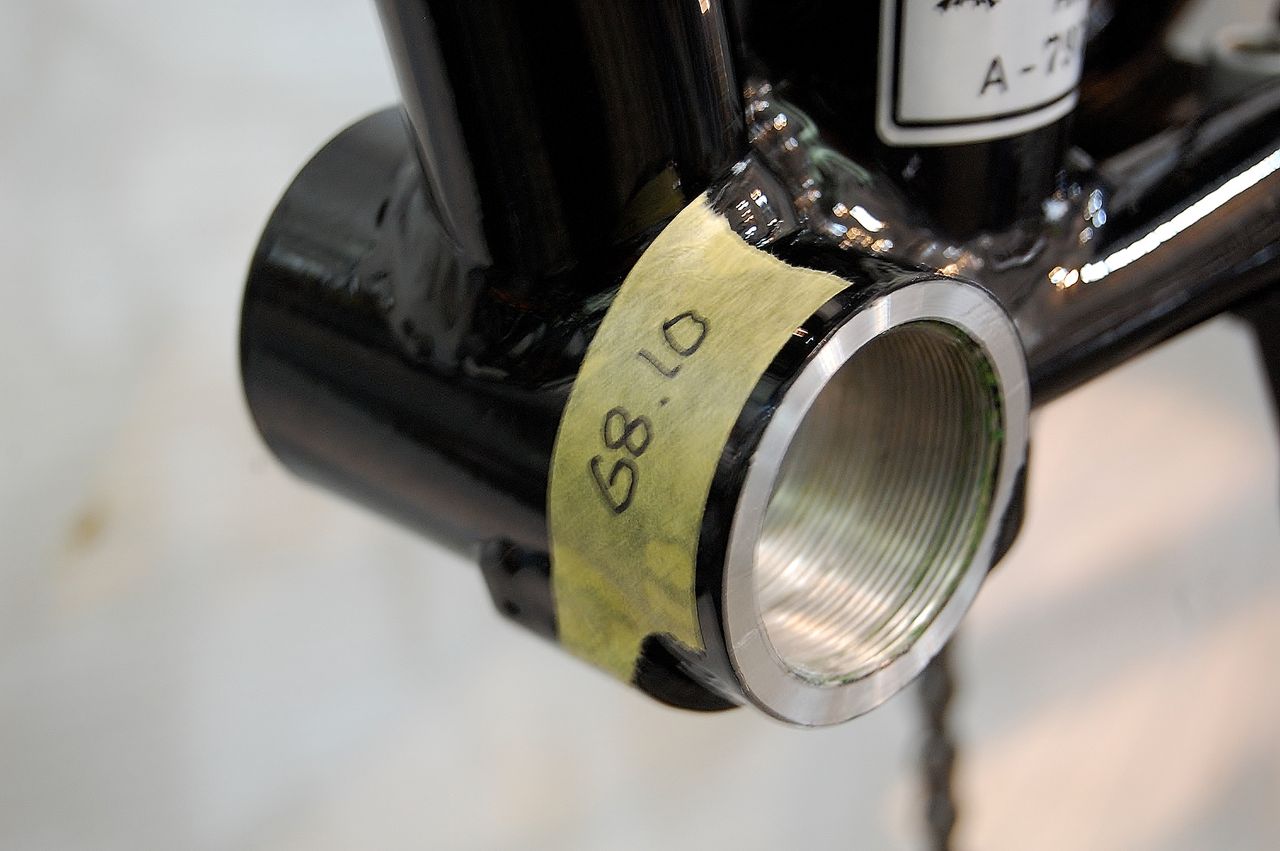

忘れないように68.10と書き込みます。



DSC_4617

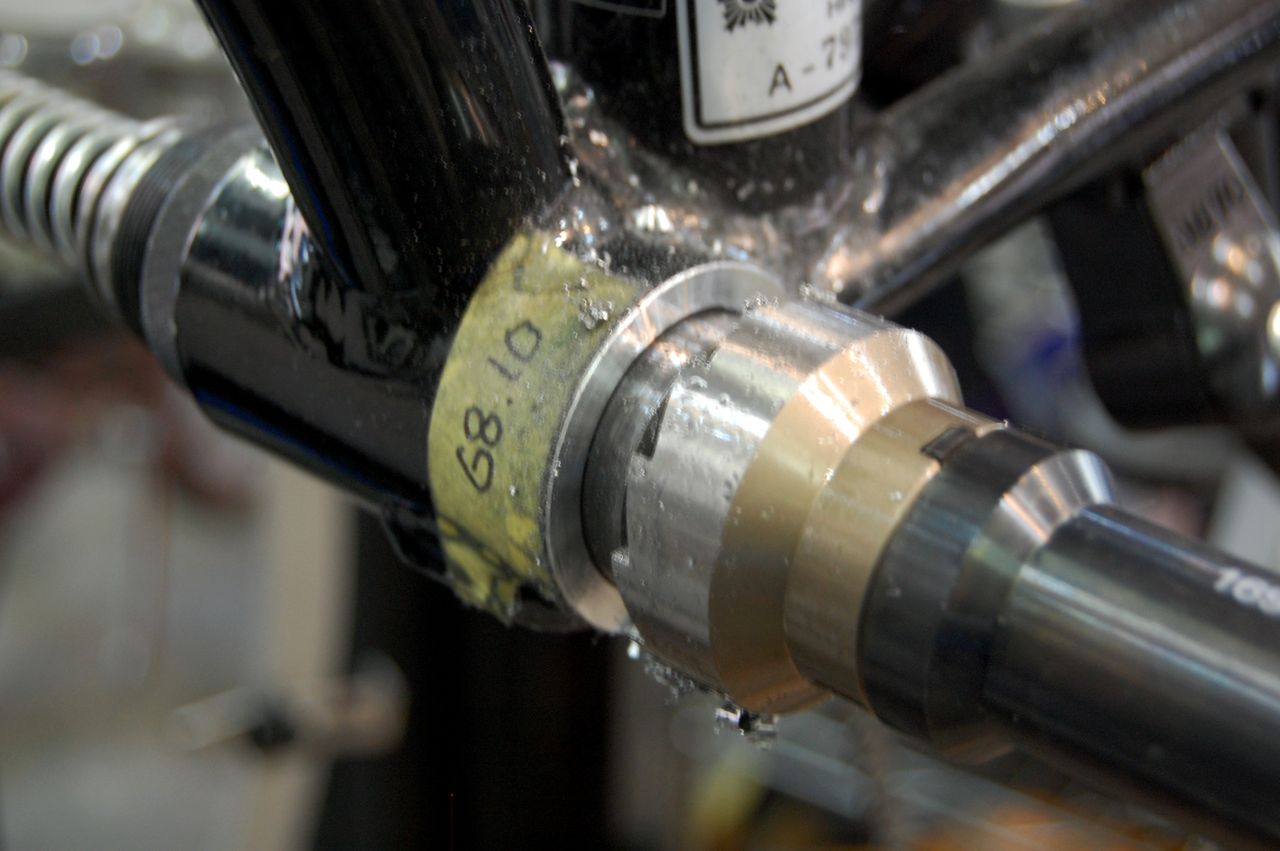

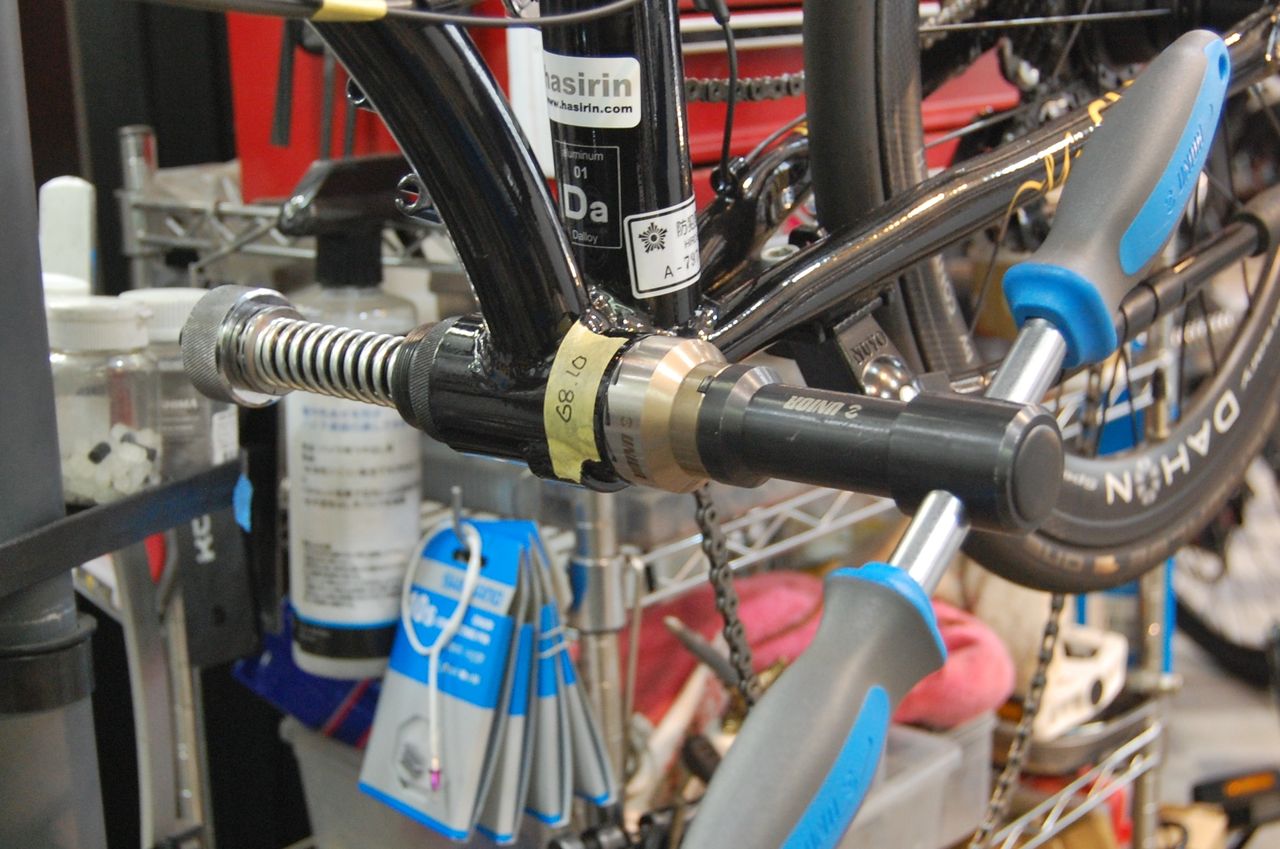

フェイスカッター登場、これから長い旅の始まりです。



DSC_4619

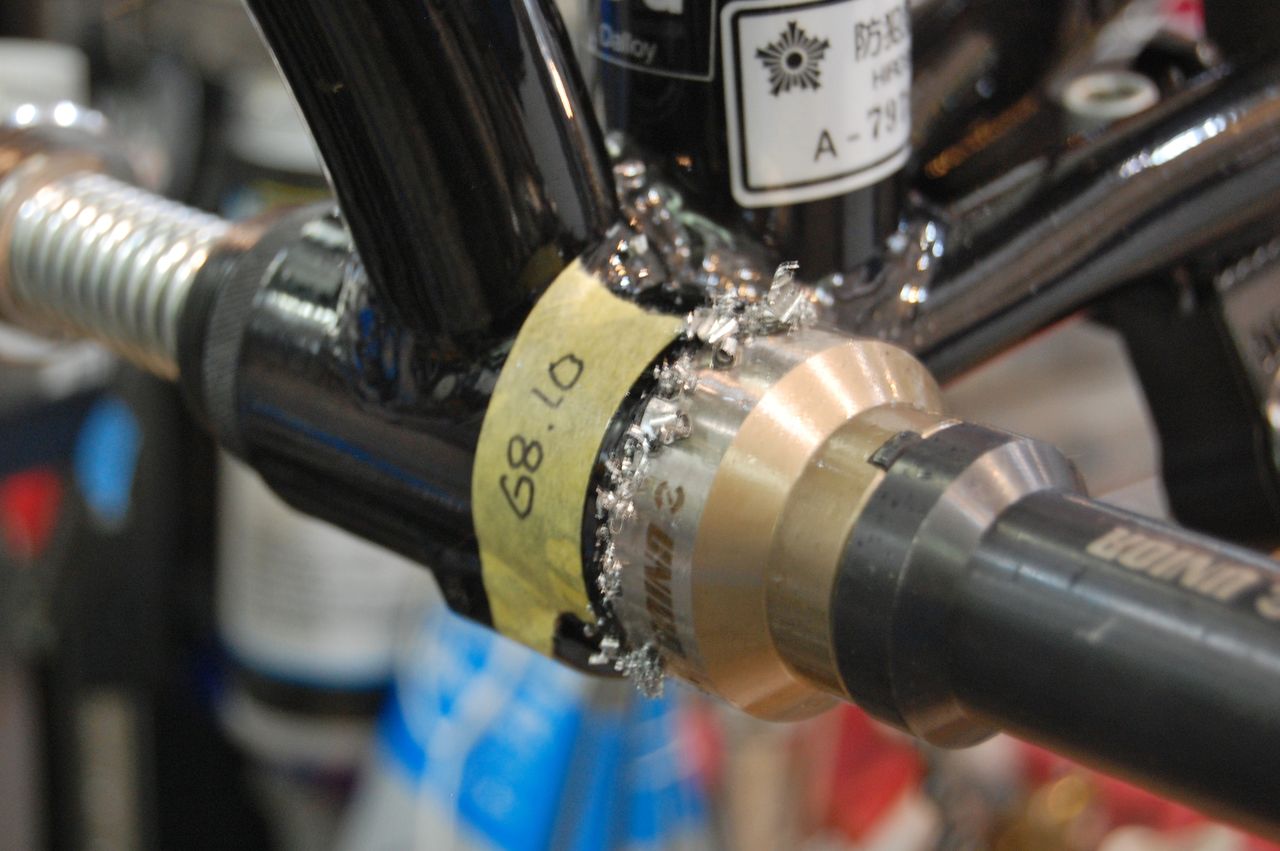

美味しそうな切粉がモリモリ出ていますが、これが最初だけ!3mm なんてあっという間と思うでしょう。説明します。



IMG_0165

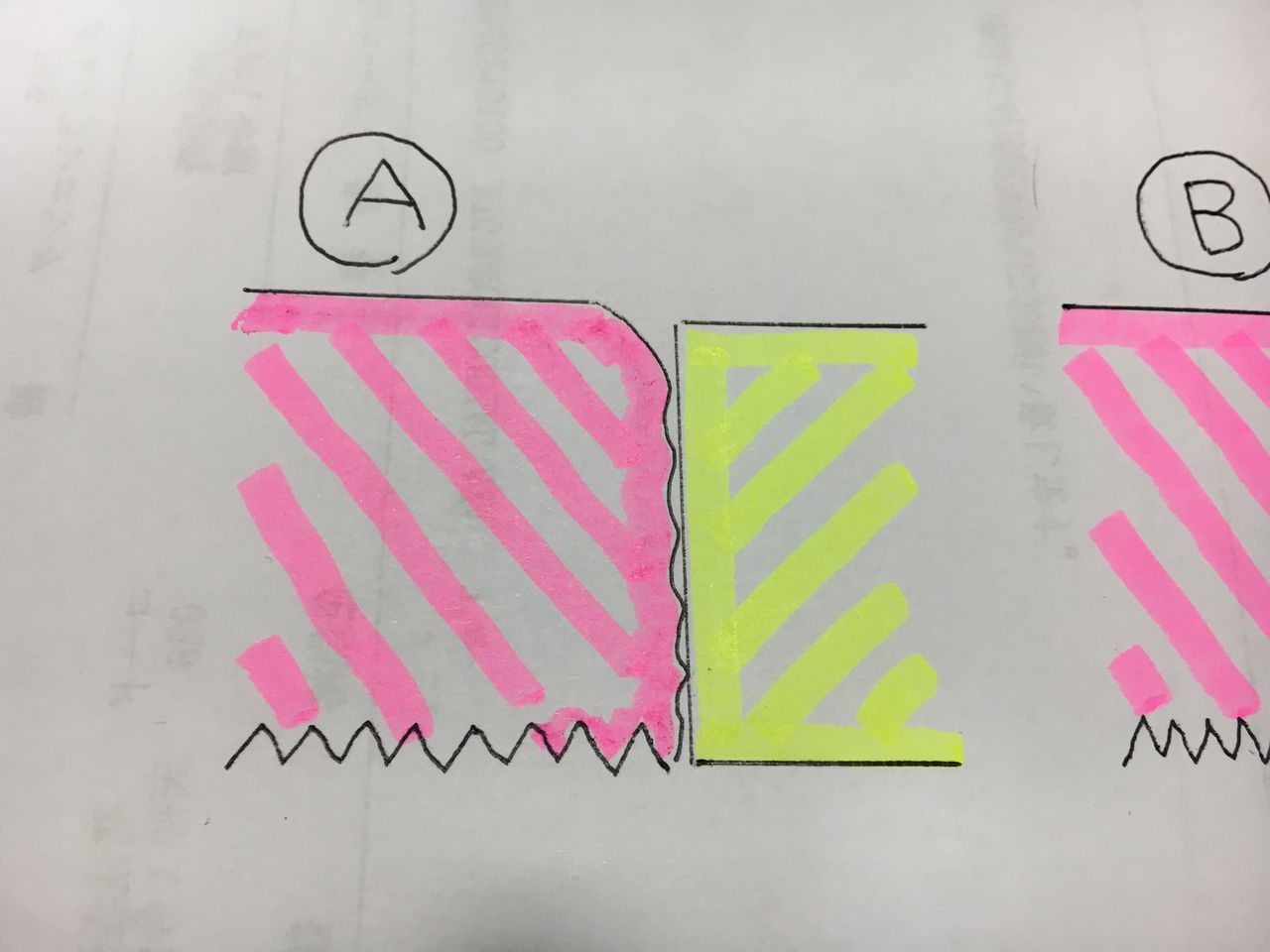

ピンクがBBシェルでイエローがフェイスカッターです。初めは塗装が剝けて次第に母材が見えてきます。


IMG_0166

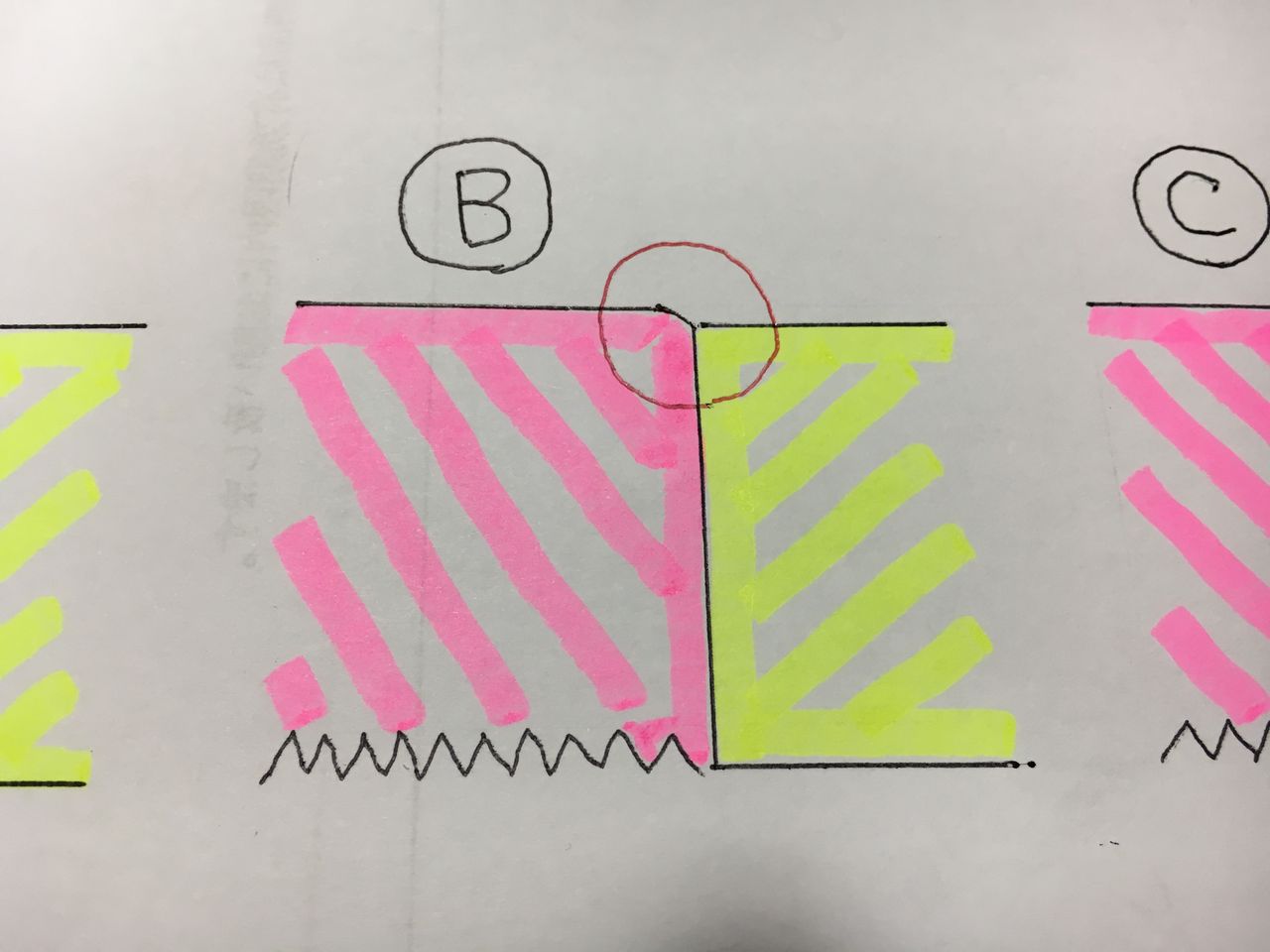

フェイスカットでしたら全面全てでなくとも均一に面がある程度出たらここで終了です。赤丸の部分ですが、フェイスカッターよりDAHON BB シェルの方が外径が大きいのが分かります。


IMG_0167

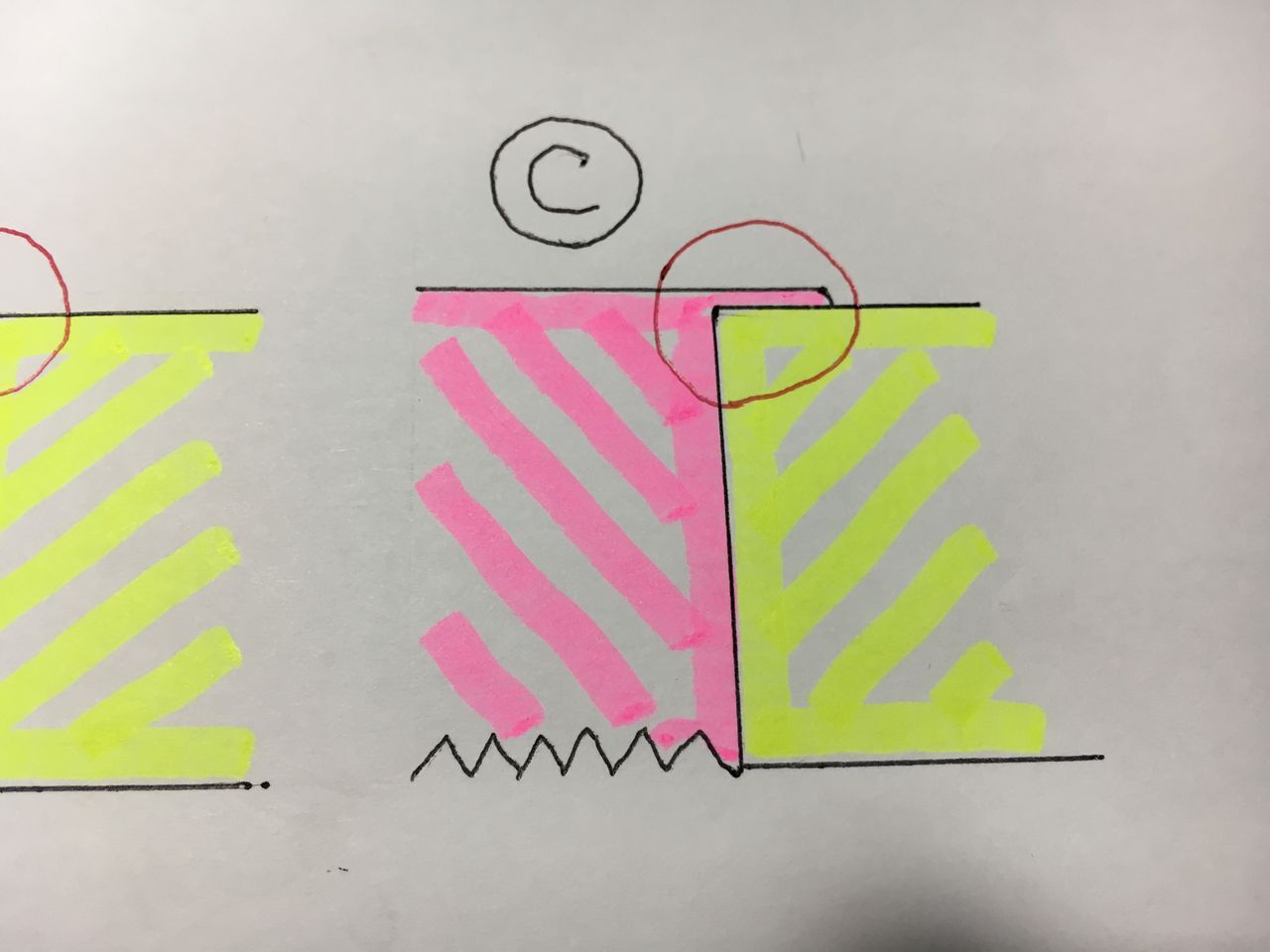

そのため更に掘り下げて行くとこのようなツバが出来上がって来ます。こうなると最悪でカッターから切粉が排出できなくなり全く切れなくなるんです。しかもどんだけ削ったかノギスでのシェル幅測定ができません。


IMG_0166
ツバが出来たら角にアールが付くまでリューターで一周削り再スタートです。なので結構時間が掛るんです。あ〜外径のでかいカッターが欲しい!



DSC_4687

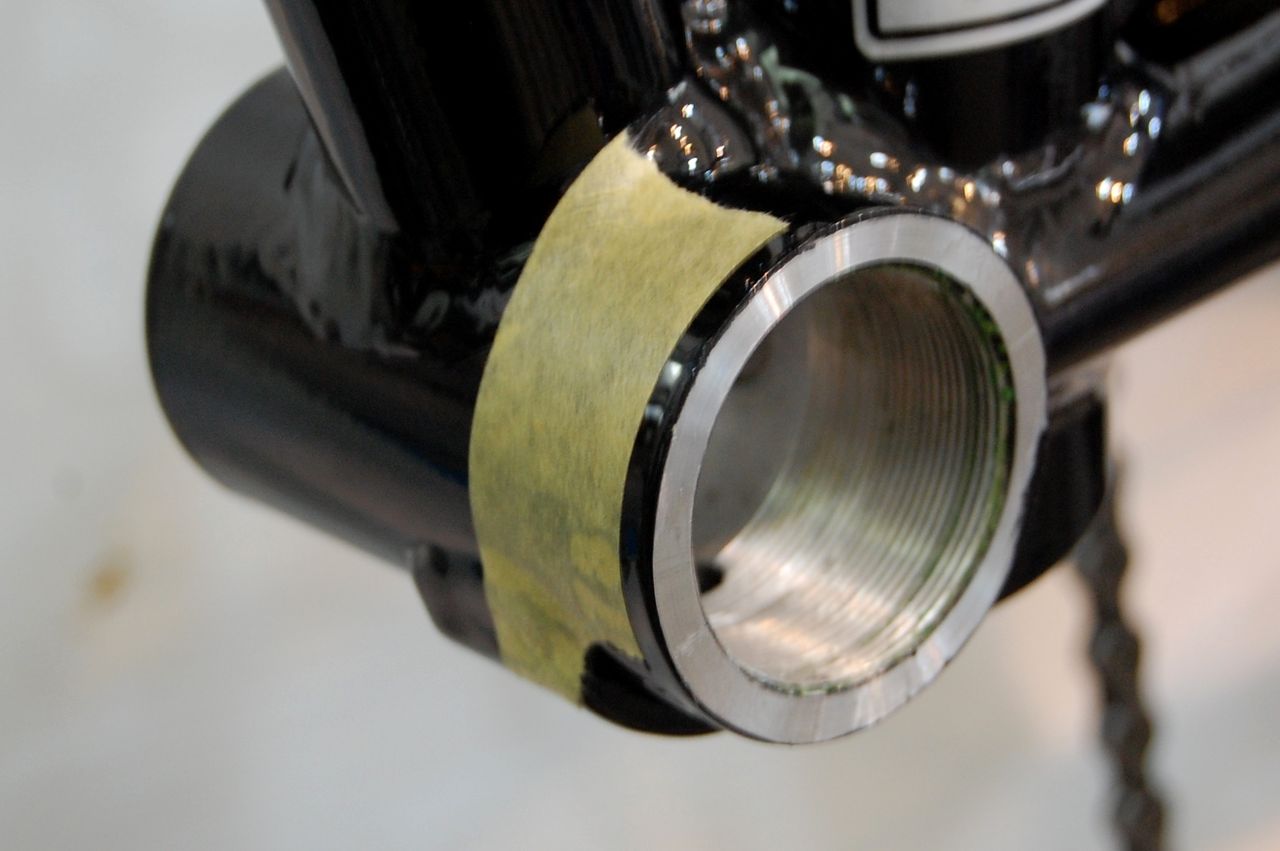

頑張って目標ラインまで到達!



DSC_4688

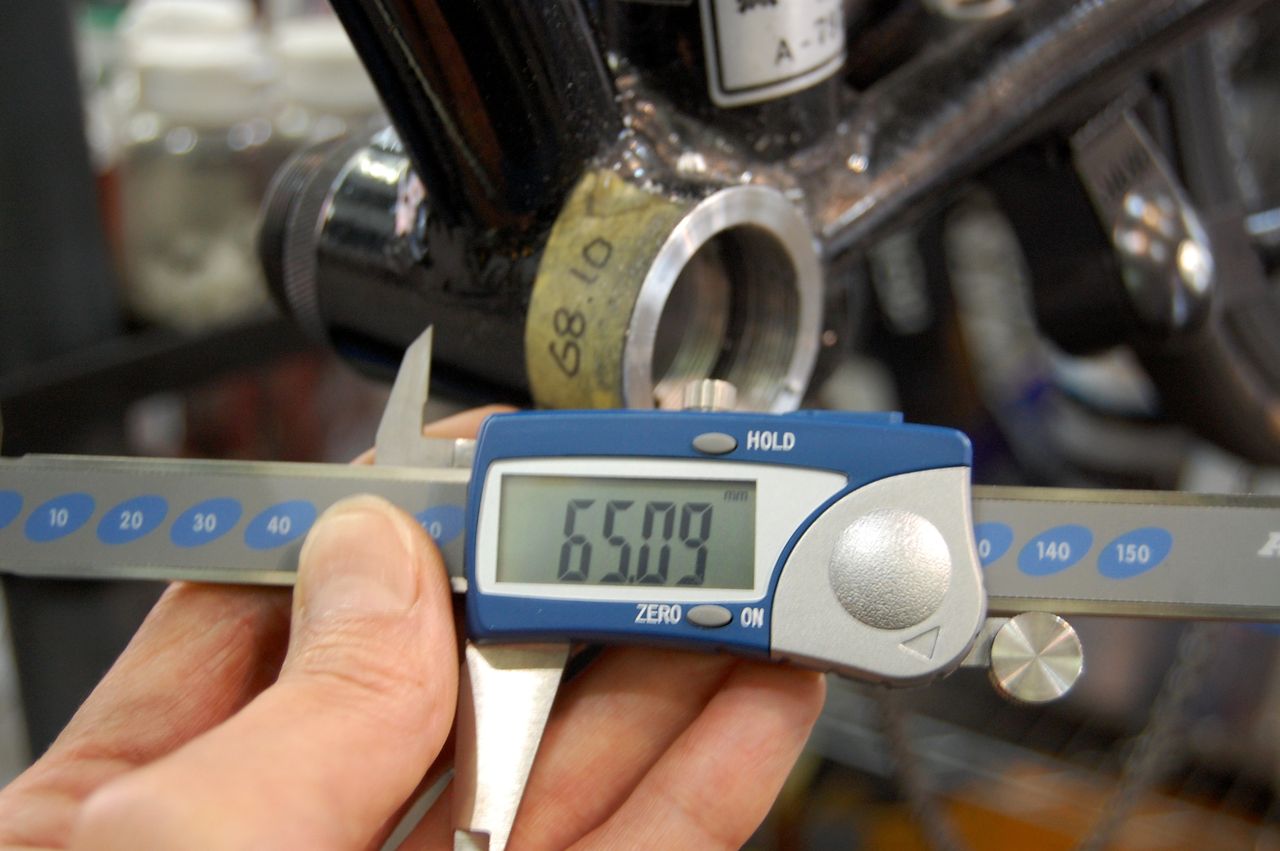

しかも目標3mm まで、0.01mm の正確さ。



DSC_4689

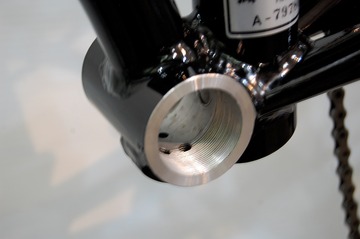

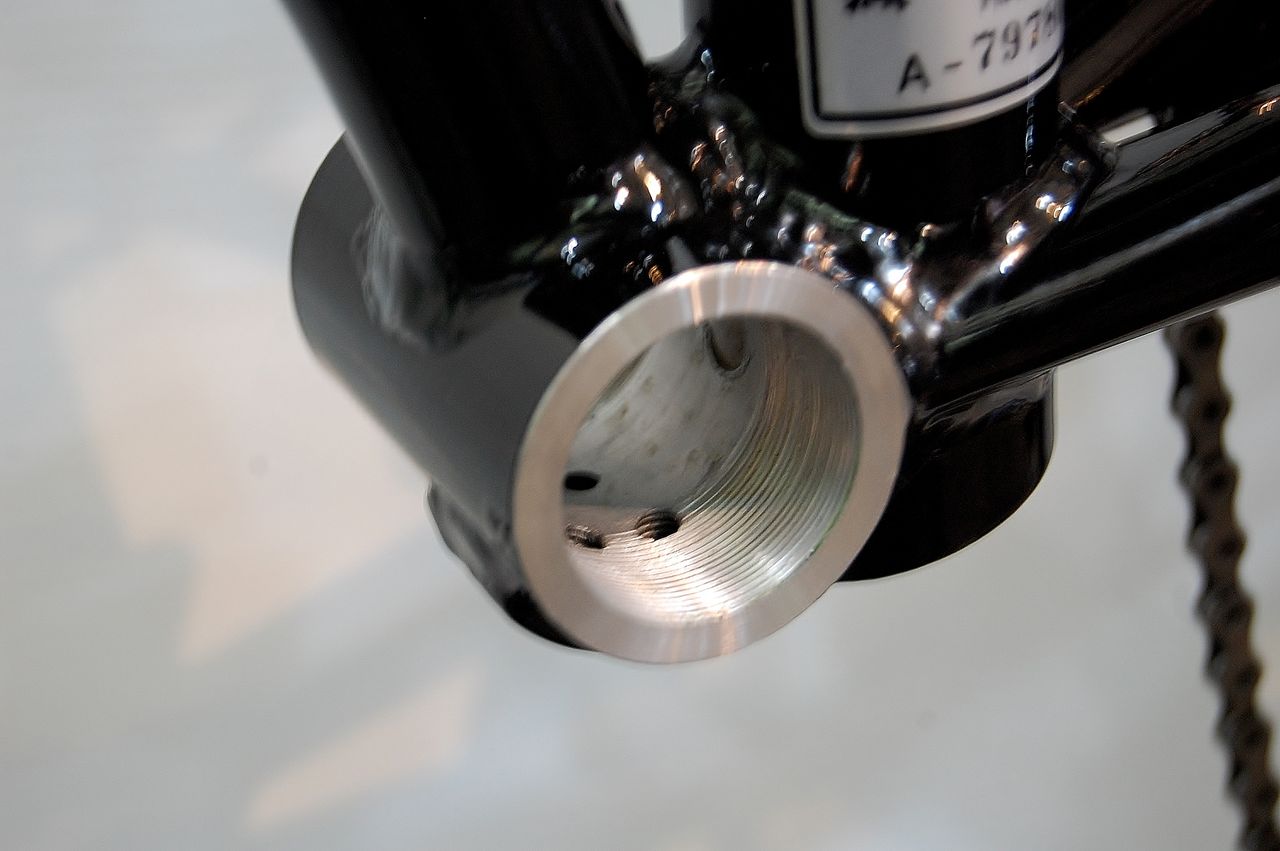

洗浄して終了。



IMG_0131

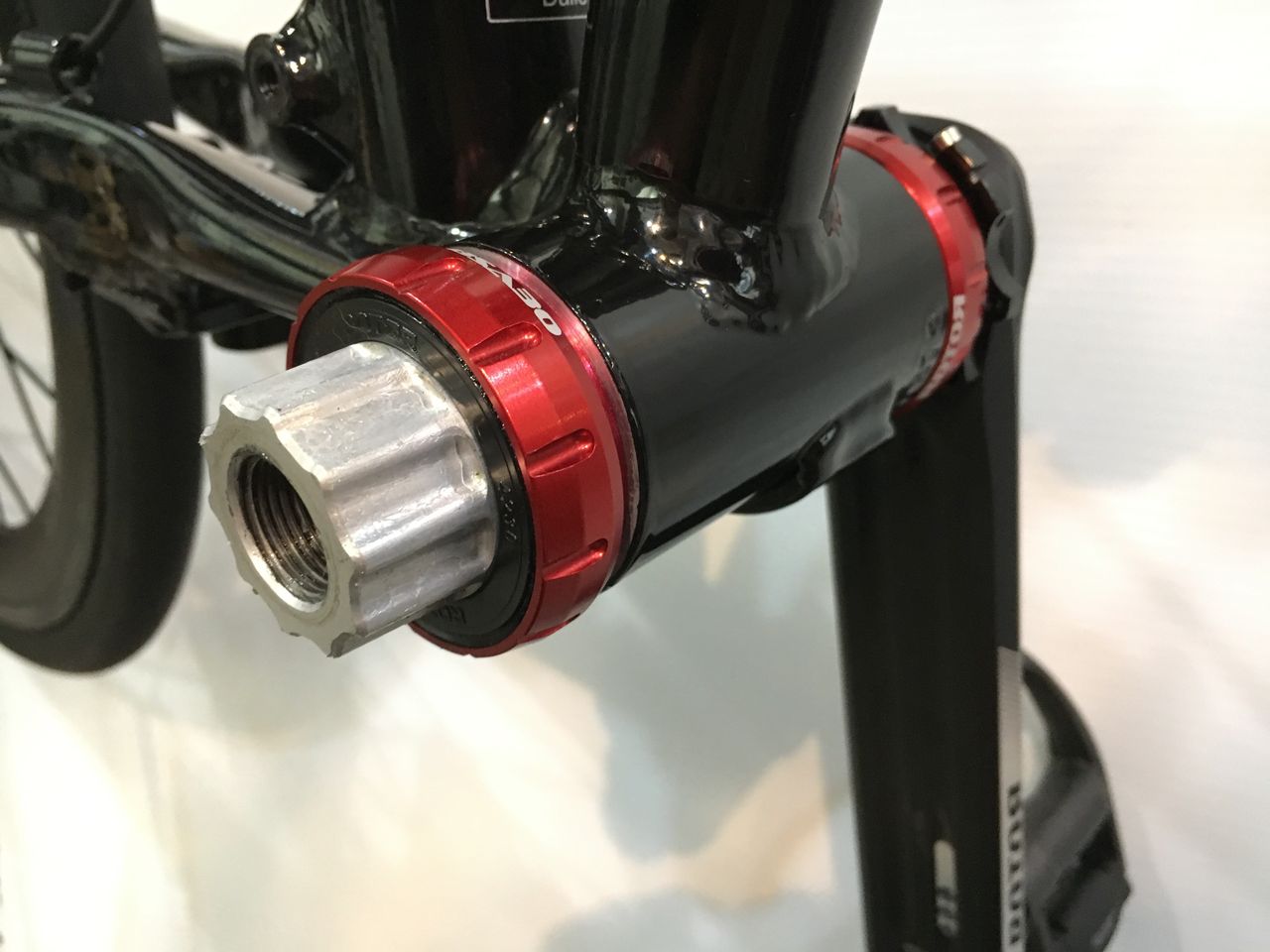

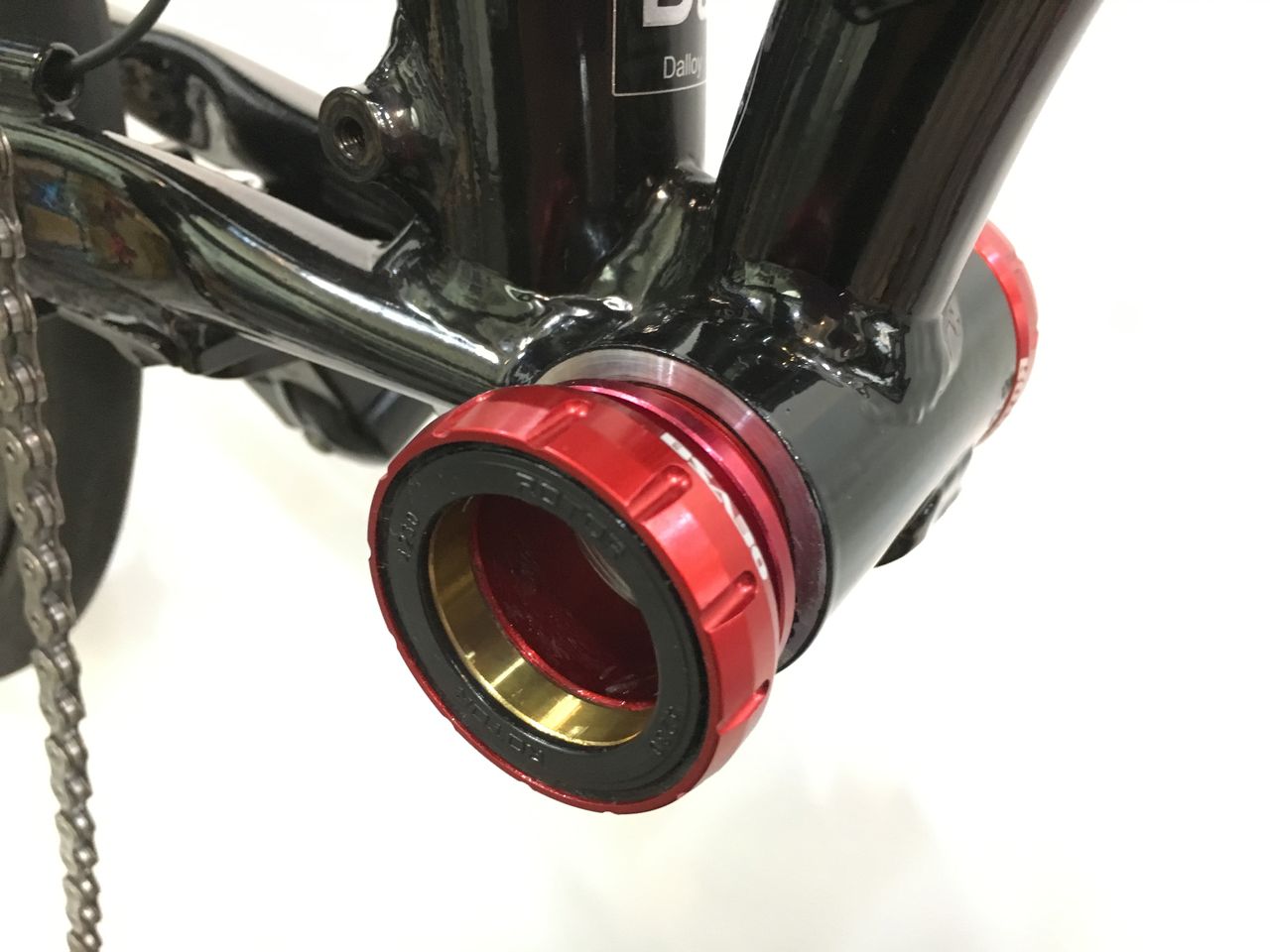

3mm スペーサーを右に入れてBB をセット。



IMG_0132
これでクランクが右に3mm よっこしたわけです。



DSC_4694

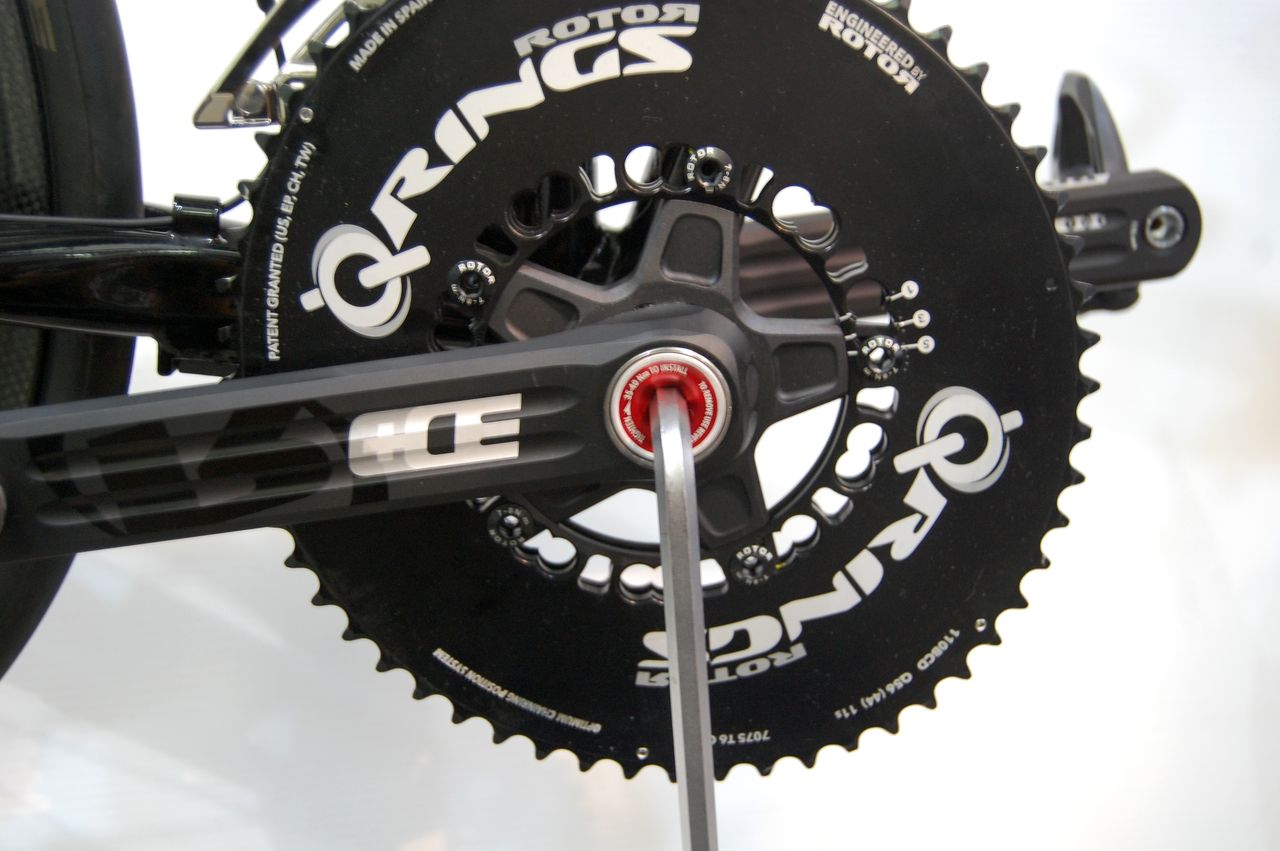

右クランクアームをフィキシングボルトを締めこんでセットします。



DSC_4695

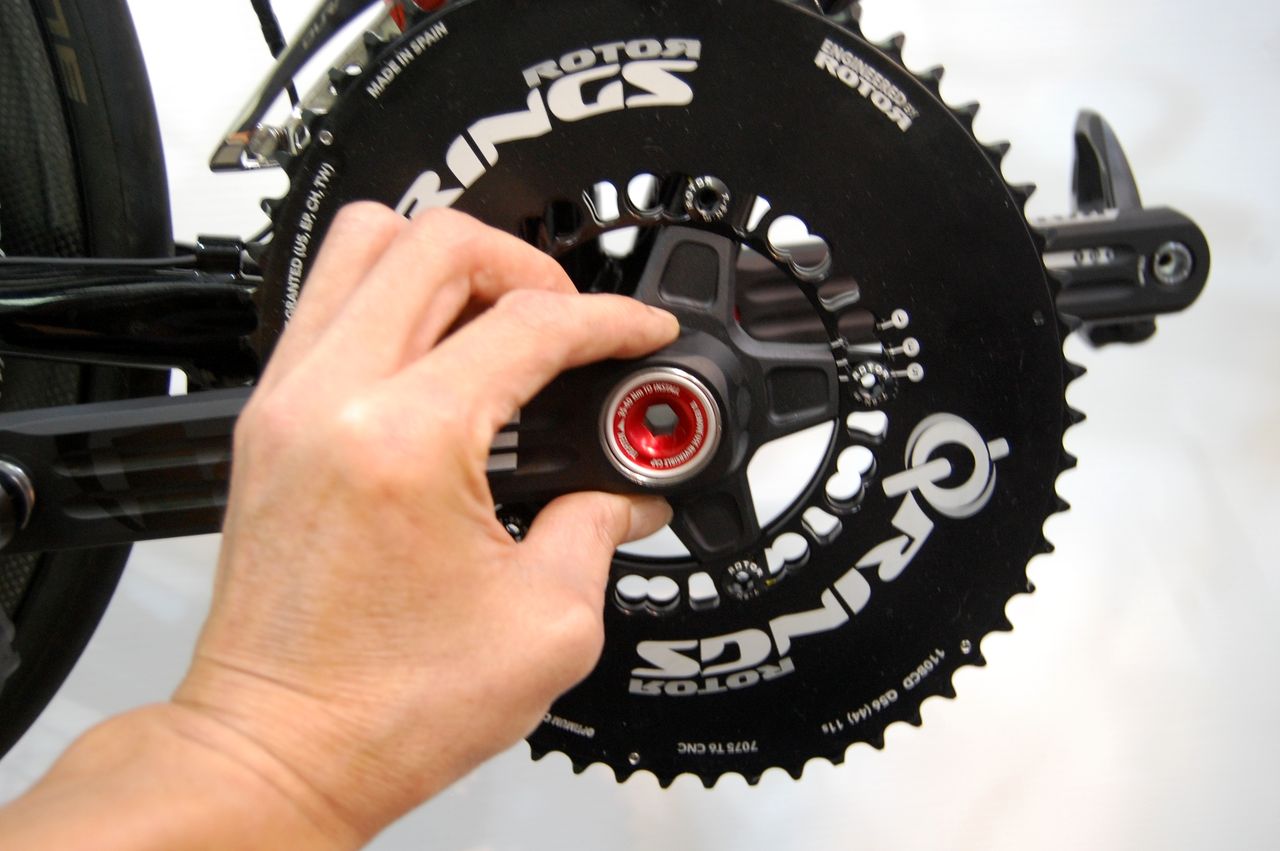

ROTOR 3D クランクは、ここでチェック!クランクアームを持って軸方向(手前、奥)のガタがあるのを確認。フィキシングボルトを締めこんだだけでガタが無くなってしまうようであれば、BBシェル幅があり過ぎです。


IMG_0139

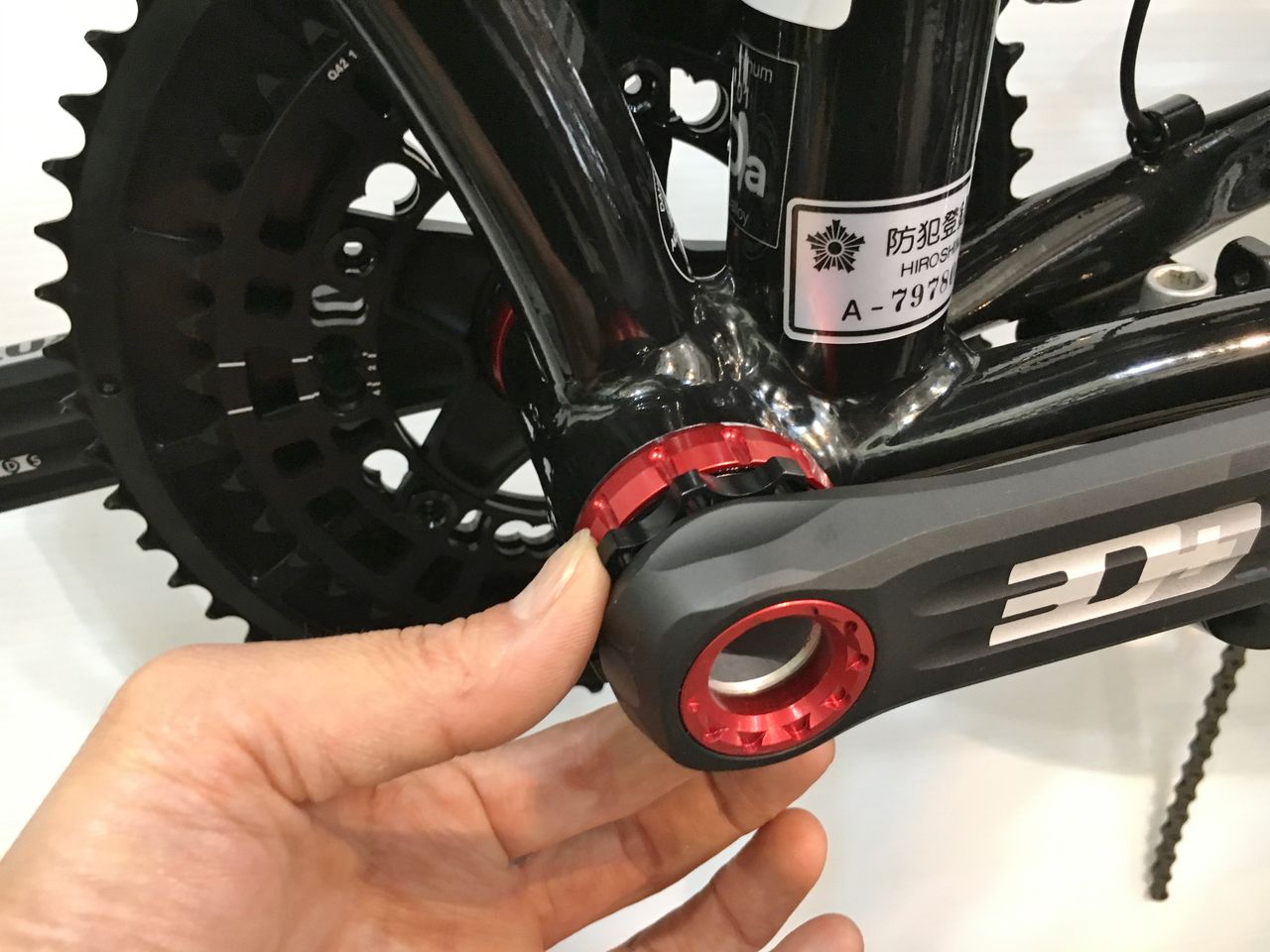

次に左側にあるプリロード調整ナットをガタが無くなるまで締め込みます。気持ちベアリングにプリロード掛けたぐらいでストップ。


IMG_0133
スムースな回転を確認したらイモネジをロック。ですから多少削り過ぎてもOKなんです。ここがROTORの素晴らしいとこです。


IMG_0143

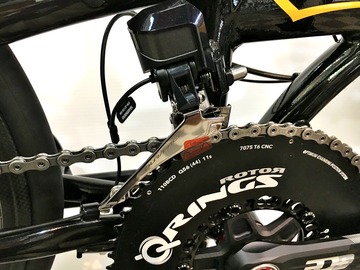

頑張った甲斐ありフロント変速が出来るようになりました。



IMG_0144

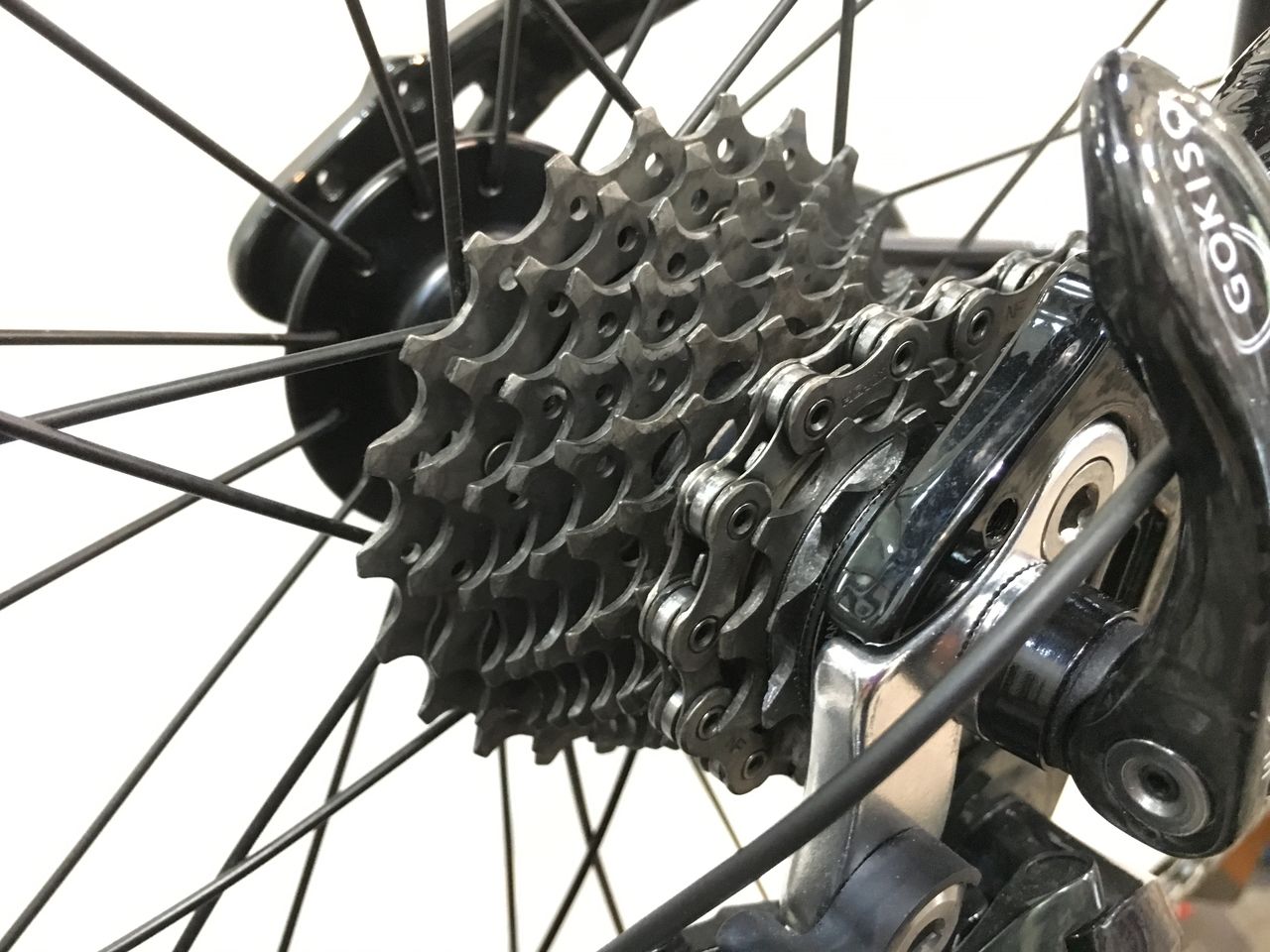

ところが、9速オンリーでチェーンが跳ねる異音が発生!チェーンラインは、真っ直ぐなシフト位置なのに、何がどうした?

次回につづく、
