リヤディレーラーハンガーの固定

DSC_3536

前後サスペンションのリペアーが完了したところで作業がストップしていた先生の MOULTON APB。シマノ リアディレーラーブラケットユニットなる部品のお蔭でリヤハブの選択肢が狭まれていました。これって多分クイックハブではなくてナット止めで使われてた部品なのだと思います。

DSC_3948
リヤハブは、Shimano SORA で、105 10 Speed 11-25T が装着されていましたが、フロントシングルで行くので11-28T に変更したいと思います。



DSC_3943

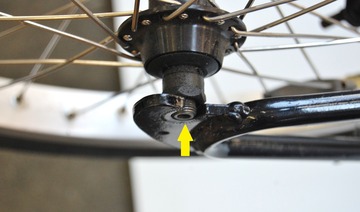

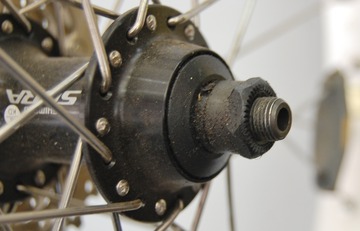

ところがこのSORA ハブのシャフトですが、左側は5mm 厚エンドより少し飛び出しているくらいで、



DSC_3945
右側は、エンドに面一ぐらい。



DSC_3946

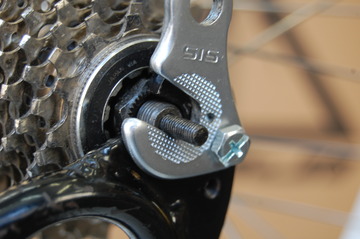

なのでシャフトにディレーラーハンガーが全く掛かりません。




DSC_3947

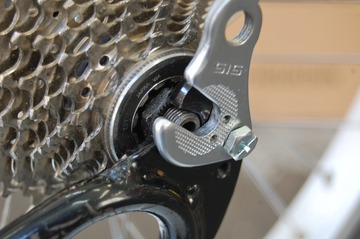

クイックシャフトが通ってもここまで動いてしまいます。




DSC_3981

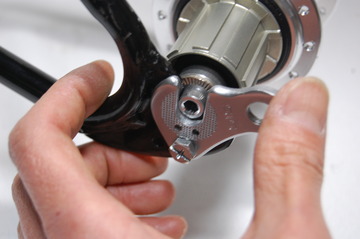

全ネジシャフトなので、玉押しを緩めてスプロケ側にオフセットさせて組めば良かったのに。




DSC_3788

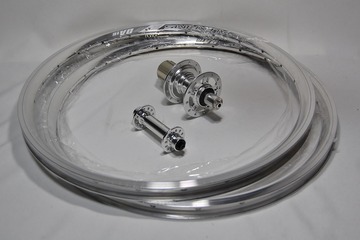

フロントハブ:金輪 100mm フロント SL ハブ24H シルバー 6.000円(税別)
リヤハブ:Q2 R10 REAR 24H 10 Speed ポリッシュ 10.000円(税別)
リム:ALEX DA16 20”(406)24H ポリッシュCNC 3.500円(税別)
ホイールは、どうしてもこのピカピカに光るこのセットで組みたいがシールドベアリング仕様だ。カップ&コーン全ネジ仕様のポリッシュハブなど見つけようもなかった。


DSC_3789

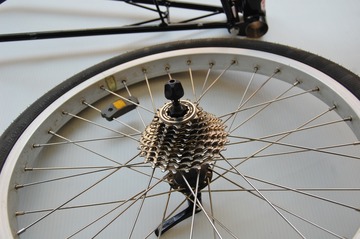

Q2 ハブをリヤエンドに乗せてみましょう。



DSC_3790

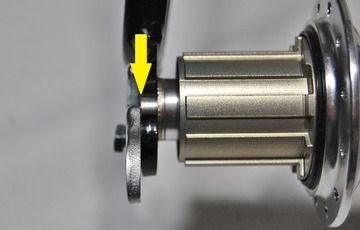

これが最悪でディレーラーハンガーには全く掛かりませんし、オフセットは出来ません。



DSC_3792
DSC_3793
ご覧の通りの有様でございます。ここで作業が中断していました。



救世主現る!

DSC_3936
モノタロウマン(あのキャラこんな名前か?)であります。



DSC_3937

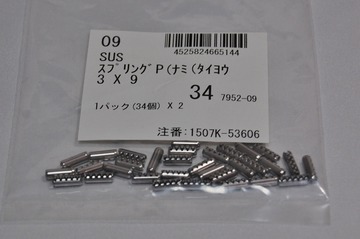

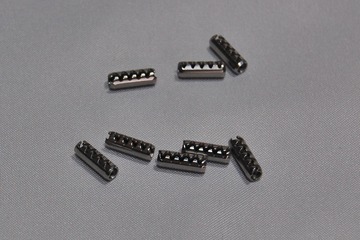

スプリングピン 3×40 34個入 299円(税別)



DSC_3940
ギザギザの割の入ったエキスパンダピンで、推奨下穴が3mm です。



DSC_3951
ディレーラーハンガー込のエンド厚が9.3mm。



DSC_3942

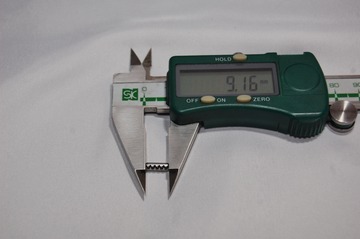

スプリングピンは長さ9.16mm と好都合です。



DSC_3952
ボール版に乗せBB シェルで水平を確認したら、



DSC_3953

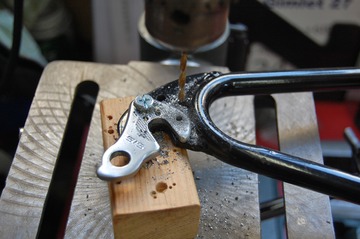

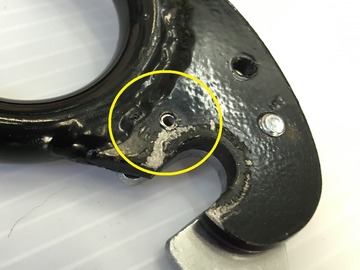

3mm の切で一気に貫通。



IMG_3093
スプリングピンは、プライヤーでぐにゅーって入って行く硬さです。



IMG_3094

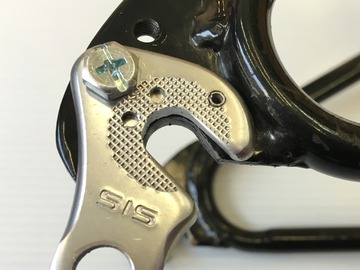

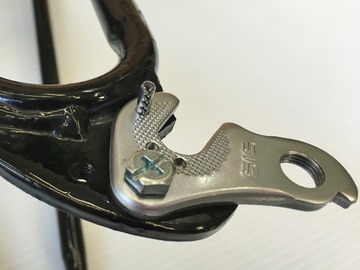

完全に面一まで押し込みます。これでクイックナットにも影響しませんね。



IMG_3095
ほら裏側も飛び出してません。ナイスアイディアだったでしょ!



DSC_3958

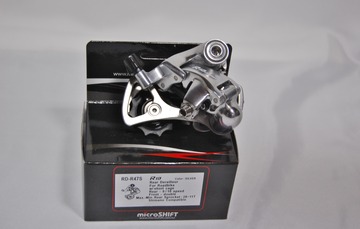

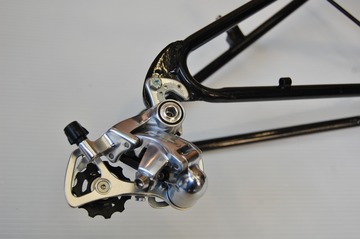

リヤディレーラー:microSHIFT RD-R47 3×9・10  10 Speed  5.600円(税別)



DSC_3957

こちらもピカピカのリヤディレーラーが付けたかった。

やっと先に進めます
