ヘッド調整がどうにもしっくりこない

DSC_4014

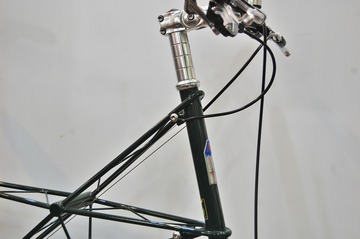

納車整備中の MOULTON TSR-9FX ですが、ヘッド調整がどうにもしっくり来ません。この位かなってとこで決めてもまたしばらくするとガタがでる。何回となく調整を繰り返したがこれ何だろう?

DSC_4013

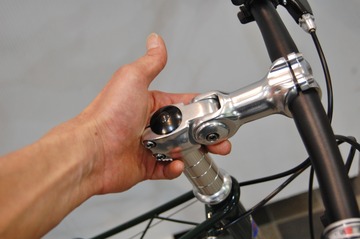

可変ステムが標準で付いてきますが、あまり精度の良い部品ではありません。



DSC_4016
内部をお見せしましょう。



DSC_4017

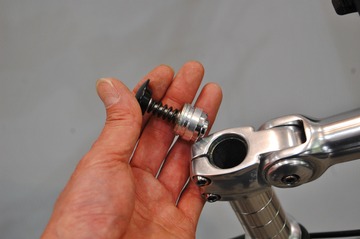

こんなクイルタイプのプレッシャープラグがセットされています。



DSC_4019

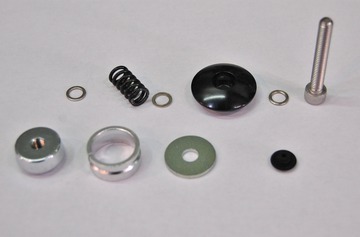

構成部品はこんな感じ。



DSC_4020
臼を引き上げるとカラーが広がる構造でコラム内に密着固定される。



DSC_4018
でもってこのスプリングが悪さするわけで、アッパーとロアーのベアリングにプリロードが掛ったのかスプリングが潰れているのかの感触が掴み難いんです。


DSC_4025

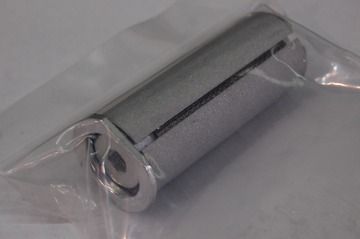

このようなカーボンコラム用のアンカーナットでしたらアンカーナットをコラム内に固定してしまいその後普通にトップキャップボルトで引き揚げますから良いんですが、どちらも同時はちと無理があるようですね。

DSC_4022
この臼をキャンセルして1インチのスターファングルナットを打ち込んでしまえば簡単なんですけど、何十年後かにサススプリングのオーバーホールをする際にスターファングルナットがあると上からのスプリングアクセスに邪魔になります。


やり方発見!

DSC_4024
トップキャップは、何時もプリロード掛けるときよりもきつめに締め込みます。



DSC_4015
ハンドルを左右に振ってみて必要以上のプリロードが掛っていないか確かめます。



DSC_4023

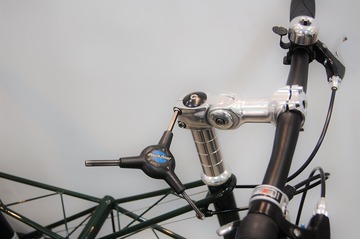

ここでステムボルトをロック。



DSC_4024
最後にトップキャップボルトを更に増し締めします。

可変へなちょこステムでもかなりしっくり来ますよ。

TSR オーナーは是非お試しを!
