MOULTON TSR 9-FX 納車整備中!

DSC_3938

昨日ご紹介した TSR 9-FX ですがこれお客様ご注文の商品でありまして早速の納車整備に入ります。

DSC_3955
リヤホイールの着脱ですが相変わらずTSRは、厄介であります。



DSC_3959
”お城で組んでないモールトンはダメなのか?”でも書きましたが、リヤエンド幅133mm に135mm ハブは、きつ過ぎます。これは130mm に統一して頂きたいもんですね。


DSC_3960
でも36H から28H になったハブは、2017年モデルに比べ格段に良くなっています。



DSC_3962
11速対応フリー。



DSC_3963
前後ともシールドベアリング仕様で滑らかな回転。



DSC_3964
スポークは、サピムのバテットを採用。



DSC_3965

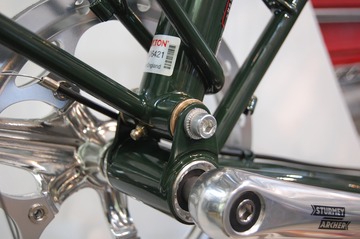

一番に気になるリヤスイングアームピポットを見てみましょう。



DSC_3966

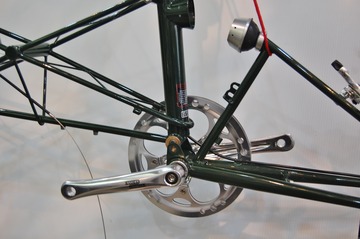

相変わらず良く回るなこのスクエアーBB。



DSC_3967
ピポットがダメだとピポットボルトを少し緩めただけでガタガタになりますからね。



DSC_3971

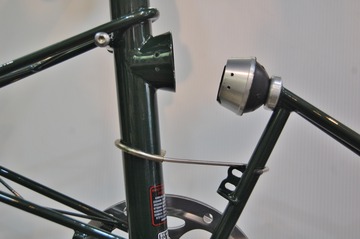

ラバーコーンを外し、



DSC_3972

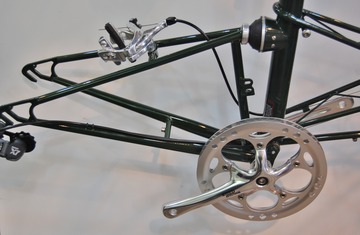

リヤアームを分離します。



DSC_3973
ぬるっといい感じで外れてきます。



DSC_3974

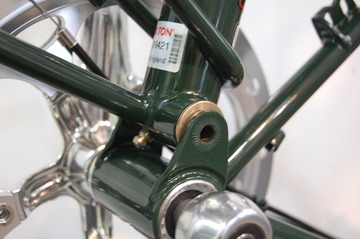

これ大分改善されてるかも?



DSC_3975
スピンドルを抜いてみましょう。



DSC_3976
スピンドルの仕上げも良さげです。



DSC_3978
スピンドルをフランジに嵌めてみます。



DSC_3977
スピンドル長もOKですね。



DSC_3979
DSC_3980

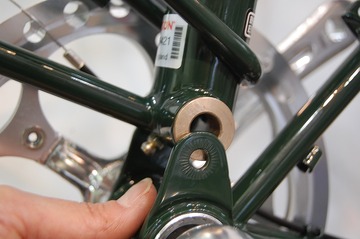

ブラスブッシュの厚みも良さそうです。



DSC_3981
DSC_3982
何時もの方法でスピンドルを片側に寄せてクリアランスを測ろうとしましたが0.05mm が入りません。



DSC_3983

フランジの平行度に若干のズレはありますが、ピポットボルトを締めたら問題ない範囲です。リヤアームの動きに少しだけ重さを感じますが下手に削るより馴染みを待った方が正解と判断しました。

2018年モデル95%合格ですな!
