フロントサスペンションフォークのリペアー

DSC_3614

車体整備の最後は、フロントサスペンションフォークのリペアーであります。始めはビビりながらやっていた作業も大分慣れてきました。

DSC_3615

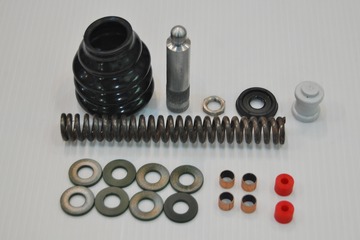

【APB リペアキット内容】
ダストブーツ 2.500円(以下税別)
アジャスターロックナット 1.000円
バンプストッパー 3.000円
ピストン 3.800円
スプリング 3.000円
リバウンドブッシュ2ヶ 1.800円
フリクションワッシャー8ヶ 3.000円
ボトムリンクブッシュ4ヶ 1.500円
(スプリングアジャスターは、再使用しました)



DSC_3616

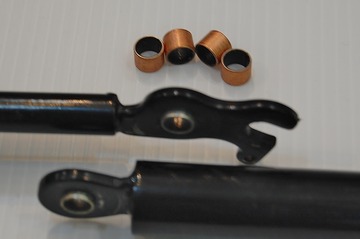

先ずは、フォークエンドに圧入されたボトムリンクブッシュを打ち換えます。



DSC_3618
取り外した左は、ブッシュとは呼べない鉄のスリーブですね。リペアパーツの方は、メタルブッシュで内部にはテフロン加工がしてあります。



DSC_3619

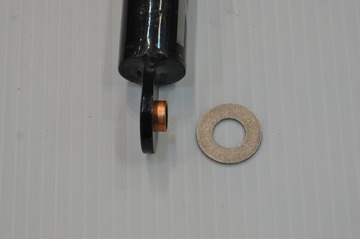

これ左右均等にはみ出すようにセットするのですが、幸運にも内径10mm の丁度良い厚みのワッシャーが見つかりました。



DSC_3621
このワッシャーを入れて、



DSC_3624
圧入しますと、



DSC_3625

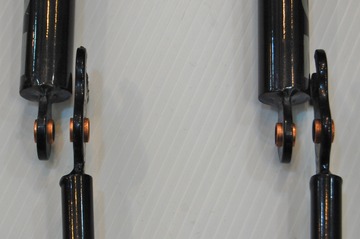

何時でも左右均等です。これ取っておこう。




DSC_3627
フォークコラムのクラウンレースが圧入される部分を測ってみると、




DSC_3626
Φ26.4 なのでイタリアン規格のヘッドパーツが組まれているのが分かります。スレッドヘッドのモールトンってみんなイタリアンなのかな?



DSC_3628
右の白いピストンがリペアーパーツで、固着しにくく摺動抵抗が少ない形になってますね。



DSC_3629
バンプストッパーをねじ込みます。



DSC_3630
次にロックナットとアジャスター、ピストン。アジャスターは、目一杯締め込んでおいた方がボトムリンクの組み立てが楽です。



DSC_3631
新しいスプリングをグリスまみれにして突っ込みます。勿論コラム内部は、洗浄済です。




DSC_3632
おっと忘れもの!




DSC_3633
ダストブーツを入れねば。



DSC_3635
件の方法でスプリングを圧縮。



DSC_3636
ボトムリンクを組み付けていきます。



DSC_3637
エンドが全て塗装されていますので今回はノーグリスで行ってみようと思います。



DSC_3638
赤いのがリバウンドブッシュで、緑がフリクションワッシャー。



DSC_3639

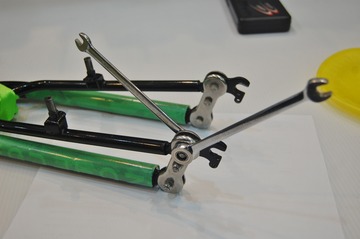

リンクプレートをナイロンナットでセットします。



DSC_3640
締め付け加減は、ワッシャーに爪を掛けて横にずれるぐらいかな。



DSC_3642

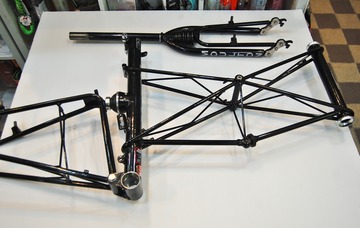

これで、フロントサスペンションフォークのリペアーが完了。



DSC_3643
リヤアームを組んだリヤセクションとフロントでクションを合体させましょう。



DSC_3644
ハイトルクロックリング 3.500円
オプションパーツで、「APB、TSR、AM-7、AM-14、AM-GT、New Series等の分割フレームに装着できフレーム剛性が向上します」とある。


DSC_3645
オリジナルにくらべ大きいので手で締めただけでもトルクが多く掛ります。穴にアレーンキーなどを差して締め込めば更に固定力が高まります。


DSC_3646
ところがこれ入んねース!



DSC_3648
左側のテーパー部分を旋盤で落としてあげないと無理ですね。APB にも使えるって書いてあんのに?



DSC_3649

こういう悪天候の日は、このような作業に持って来いですね。これで車体整備は、無事完了で〜す。それではパーツチョイスと行きますか。

次回につづく、
