最新鋭戦闘機 FOKKER D.次,修12!

ラダー(方向舵)サーボの取付

最後に残ったラダーのリンケージを終えれば、機体制御系の装置は全て完了する。

IMG_2323
「これは私が搭乗するコクピットの床でもありラダーサーボベットでもあるんです」とコマーシャルまでかます名パイロットであります。

IMG_2524
ラダーサーボと方向舵は、ワイヤーによる PULL PULL で繋ぎますから直線になるように高さを決めます。

IMG_2525

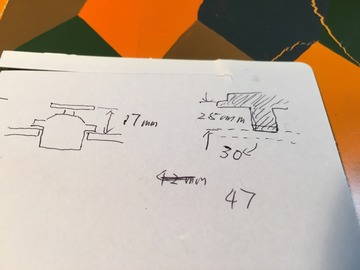

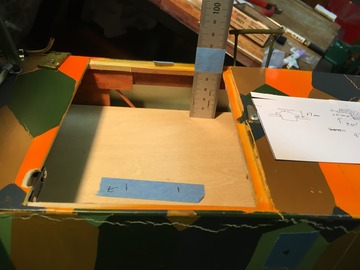

深さを測って平行を出します。


IMG_2527

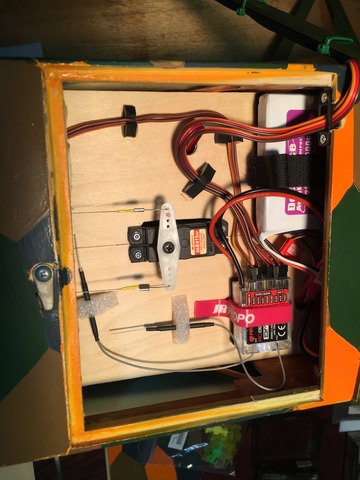

レイアウトはこんな感じか。左からレシバー電源のリポ電池、ラダーサーボ、受信機。


IMG_2533
一度トレイを外して各機器を搭載。


IMG_2534
そしてトレイを定位置にエポキシで接着。


IMG_2553

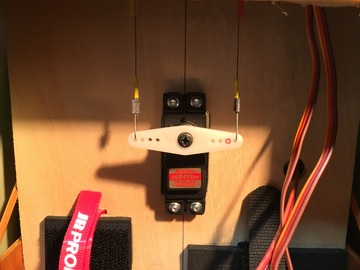

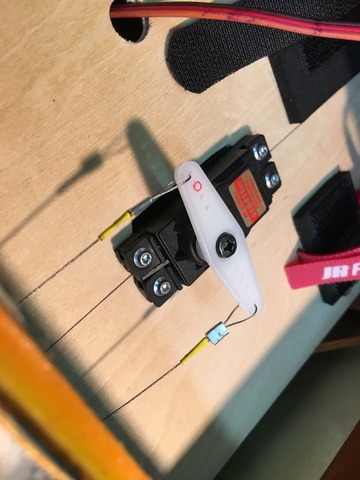

サーボホーンにワイヤーを通してカシメで留めます。


IMG_2554
ぼくの拘りは、左に赤のマーキング。


IMG_2555

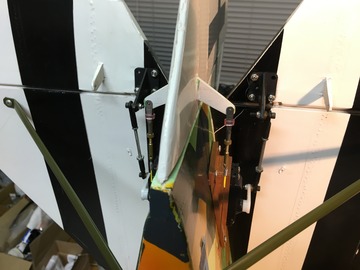

しっぽから出したワイヤーは、クレビスに繋ぎます。下にはアクロ機のようなごついエレベーターリンケージが見える。


IMG_2556

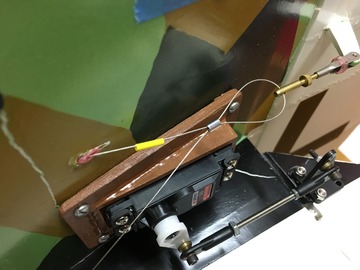

これでラダーリンケージが完了。



IMG_2560
ラダーサーボには、JR DS8411HV(トルク17.2kg.cm)を搭載。


IMG_2565

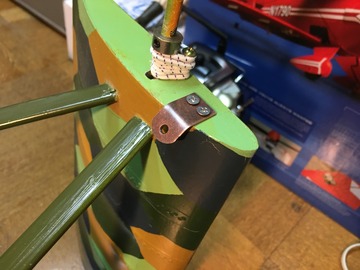

元々リンケージされていたケブラーコードは、ランディングギヤの補強に使います。三つ穴の開いたステーは、ホームセンター見つけたものを加工。


IMG_2572

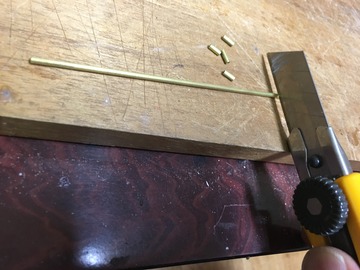

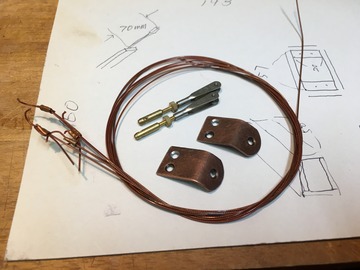

ワイヤーのカシメ金具の在庫がなくなったので真鍮パイプから切り出します。ニッパーで切ってしまうと潰れてしまいますので、カッターの刃を長めに出してコロコロすると綺麗にカット出来ます。


IMG_2573
車軸の取付部分にステーをセット。この部分も翼形になっていて浮力を発生します。



IMG_2576
こちらもクレビスで張りを調整。



IMG_2575
これでバッテン補強が完了。実機の資料でもこのような張線が張られていました。



IMG_2535

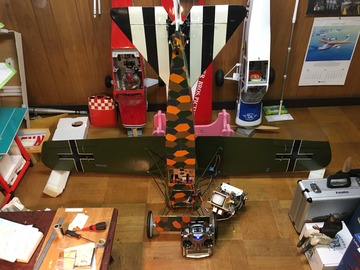

久しぶりに主翼を取り付けて、



IMG_2545
全ての舵の動きを再確認します。



IMG_2547
スイッチ ON!



IMG_2558

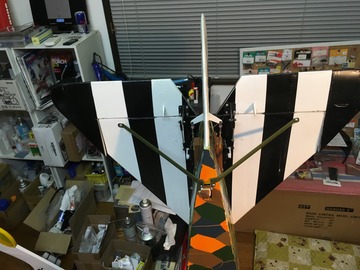

はいラダーニュートラル。


IMG_2557
ライトターン!



IMG_2559
レフトターン!



IMG_2549
よしよし OK!



IMG_2585

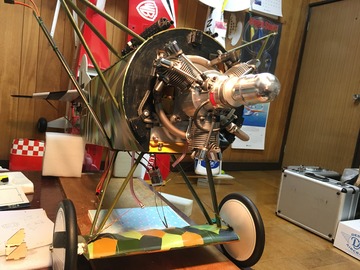

またもやユニットエンジンの搭載であります。


IMG_2587
って言ってもボルト4本だけですけど。我ながらに良くできている。



IMG_2592
配線の取り回しをきちんとしたら終了。ん〜性格が出るな?



IMG_2588

これでやることはやったぞ!長かったな。

次回は、完成編か?
