RIDEA から DAHON 用 NEW アイテム

DSC_2715

先日行ったサイクルモードにてRIDEAブースで見たDAHON 用NEW アイテム2点です。ちゃんと機能するかテストして欲しいと送られてきました。物はチェーンテンショナーとフレームヒンジレバーですが、ヒンジレバーは折り畳みにとって重要な部品のため注意が必要です。

DSC_2716

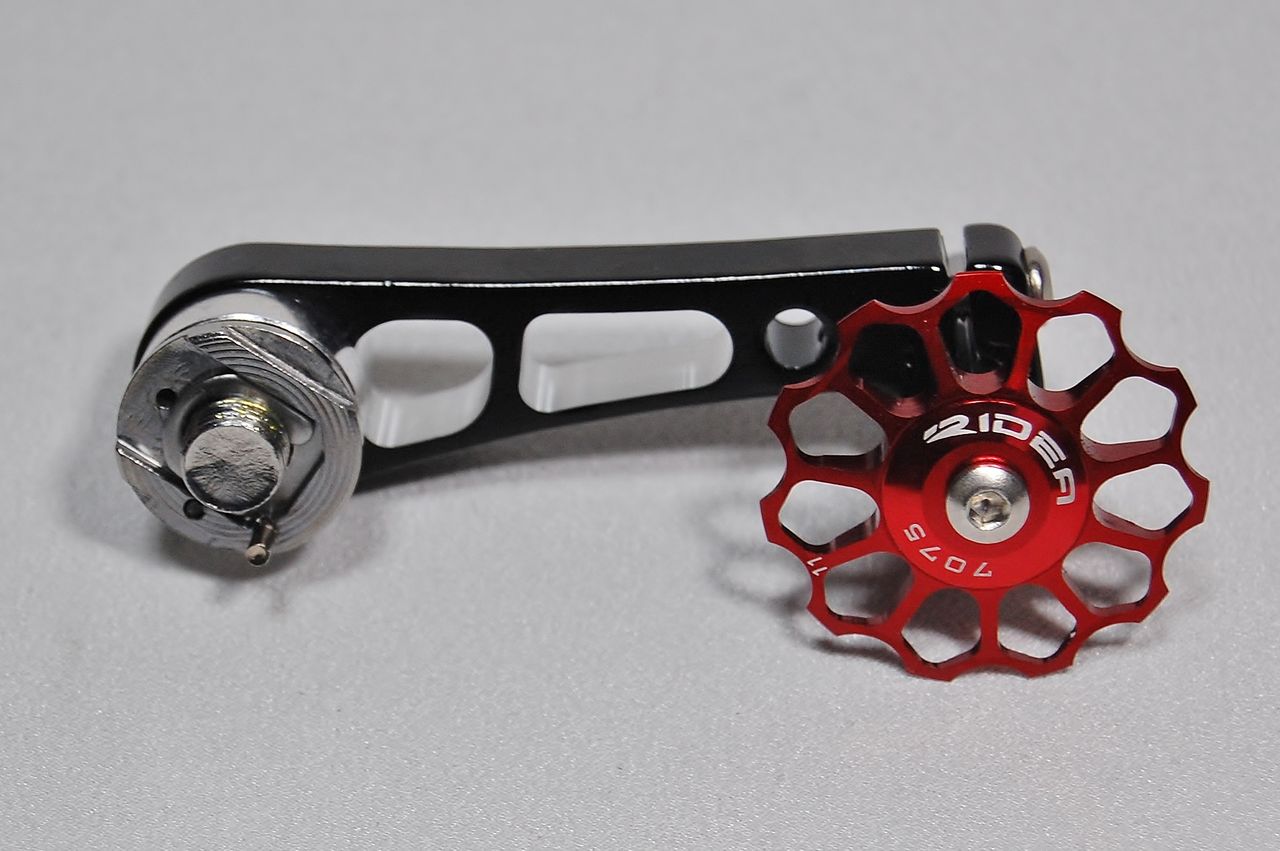

RIDEA HCT2 Chain Tensioner  4.990円(税別)



DSC_2717
シングルフリー用チェーンテンショナーですが、これDAHON では現在、シングルスピードのプレスとかヘリオスに楕円チェーンリングを組む時ぐらいしか使い道が見つかりませんね。


DSC_2718

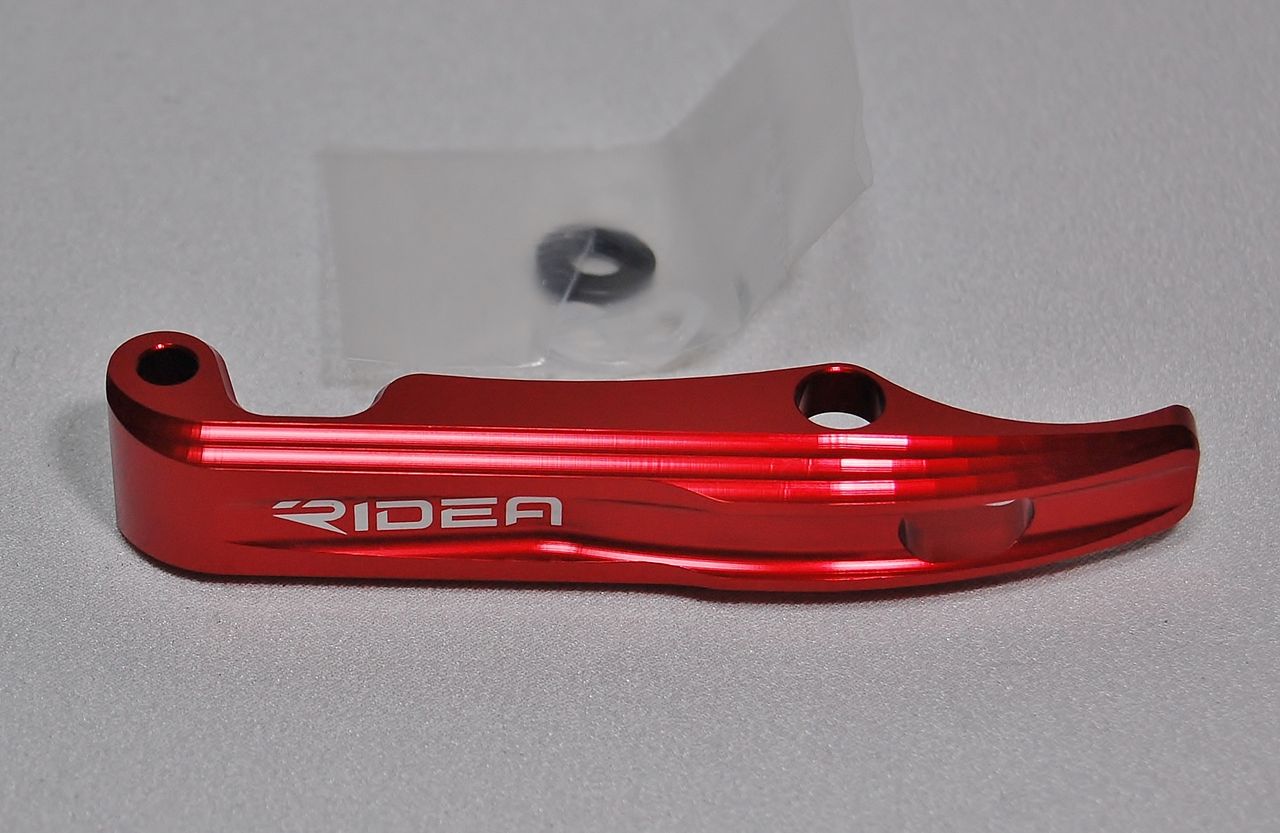

RIDEA DHHCQ1 Frame Hinge Clamp GR Lever 5.140円(税別)

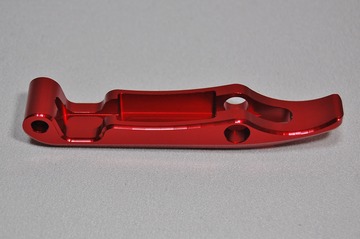

カラーは、ブラック、レッド、ゴールド、シルバーのアナダイズド4色。現行のDAHON では、Vice Grip を採用するVisc / Presto / Helios / Duve などに装着可能。


DSC_2719
アルミむくからのCNC削り出し仕上げです。



DSC_2735

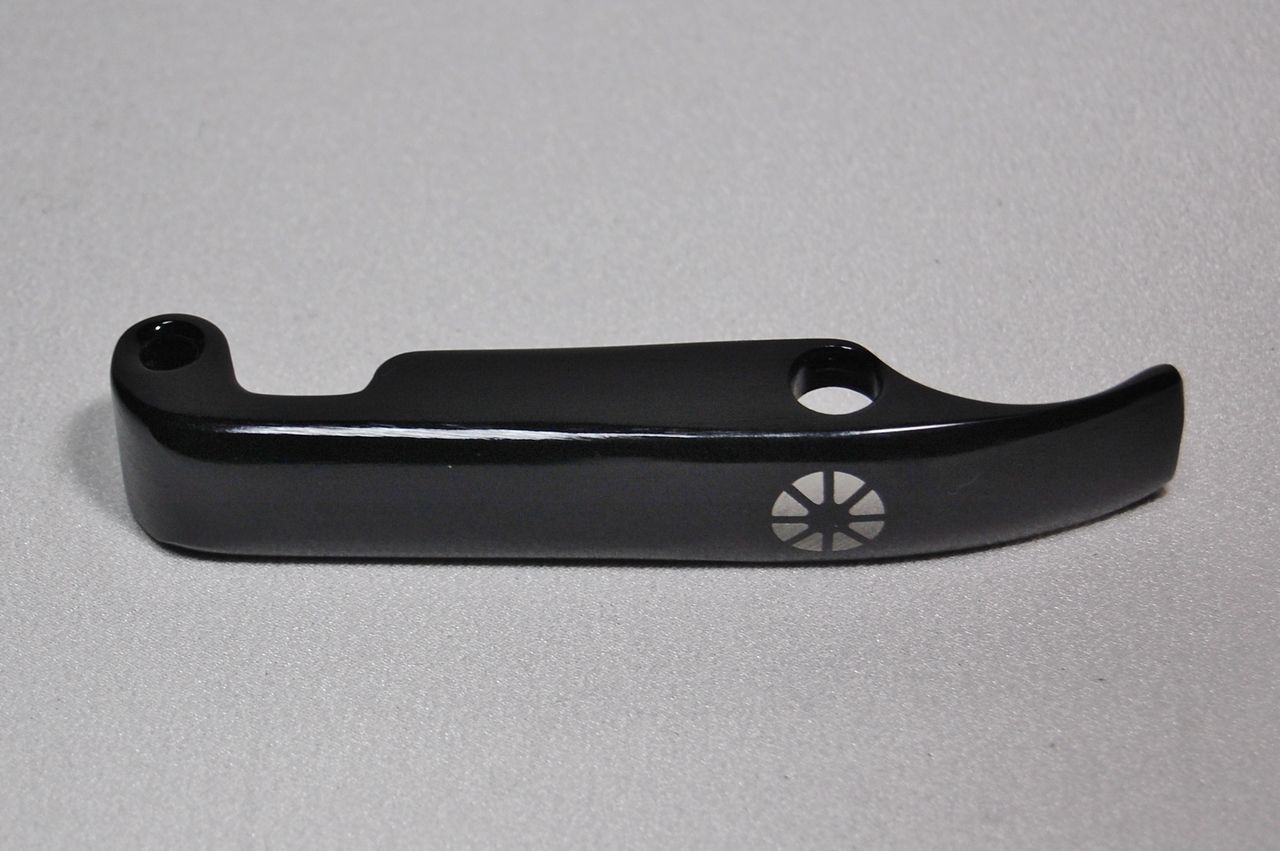

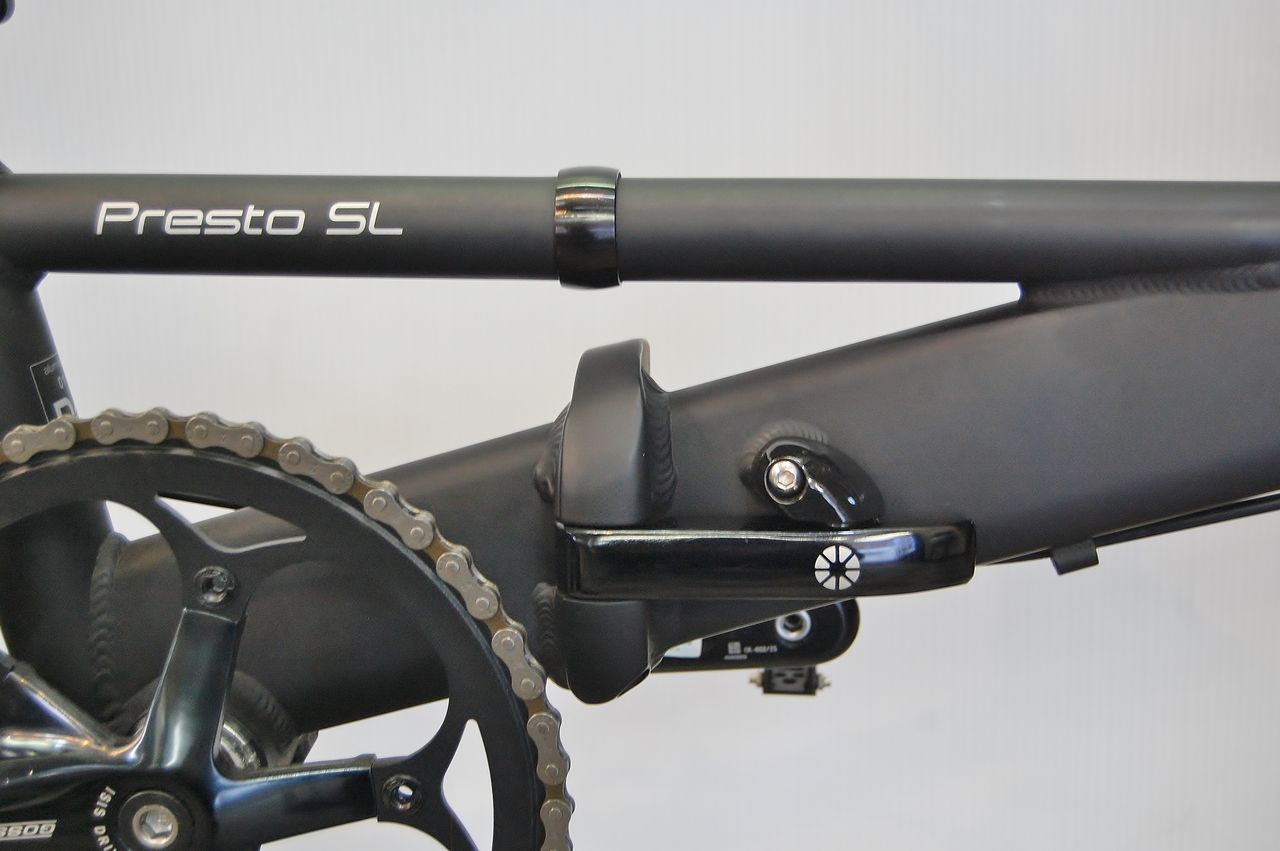

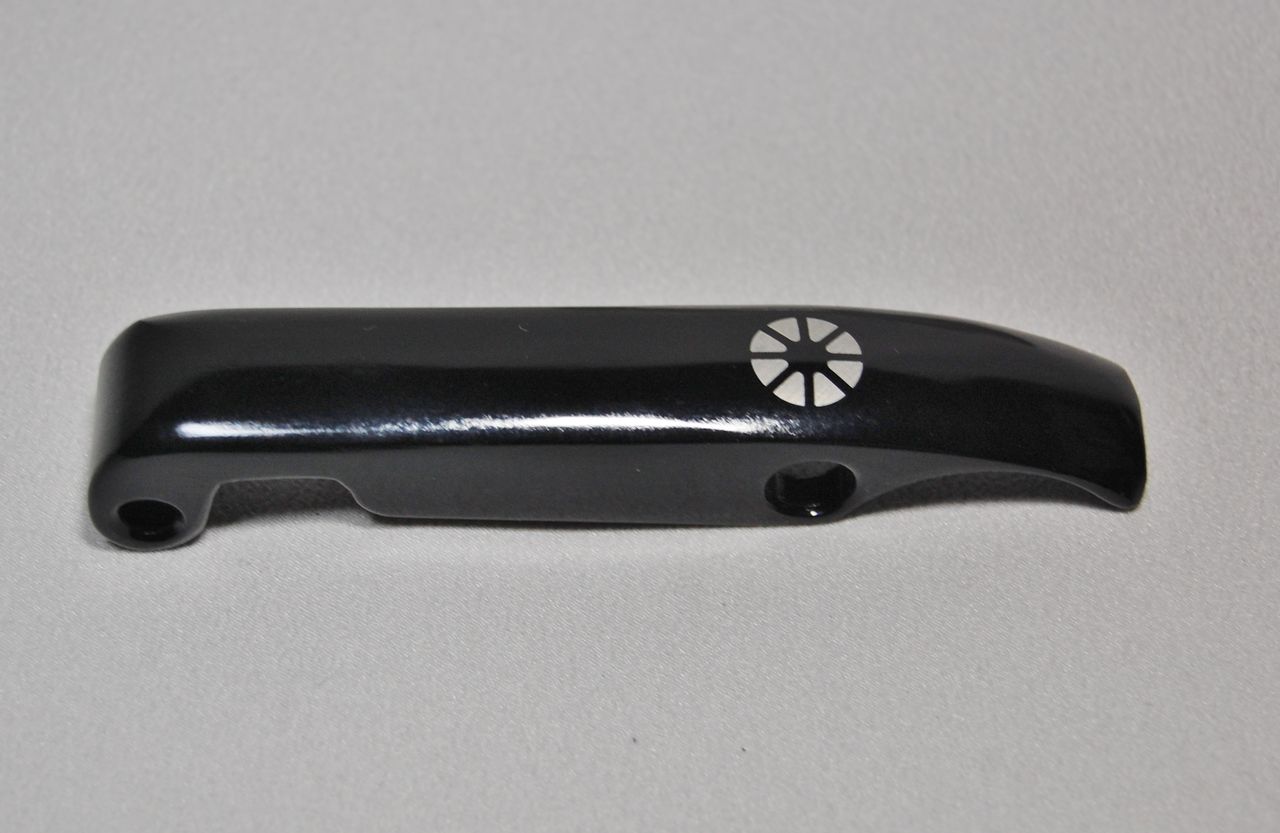

こちらDAHON オリジナル。



DSC_2736

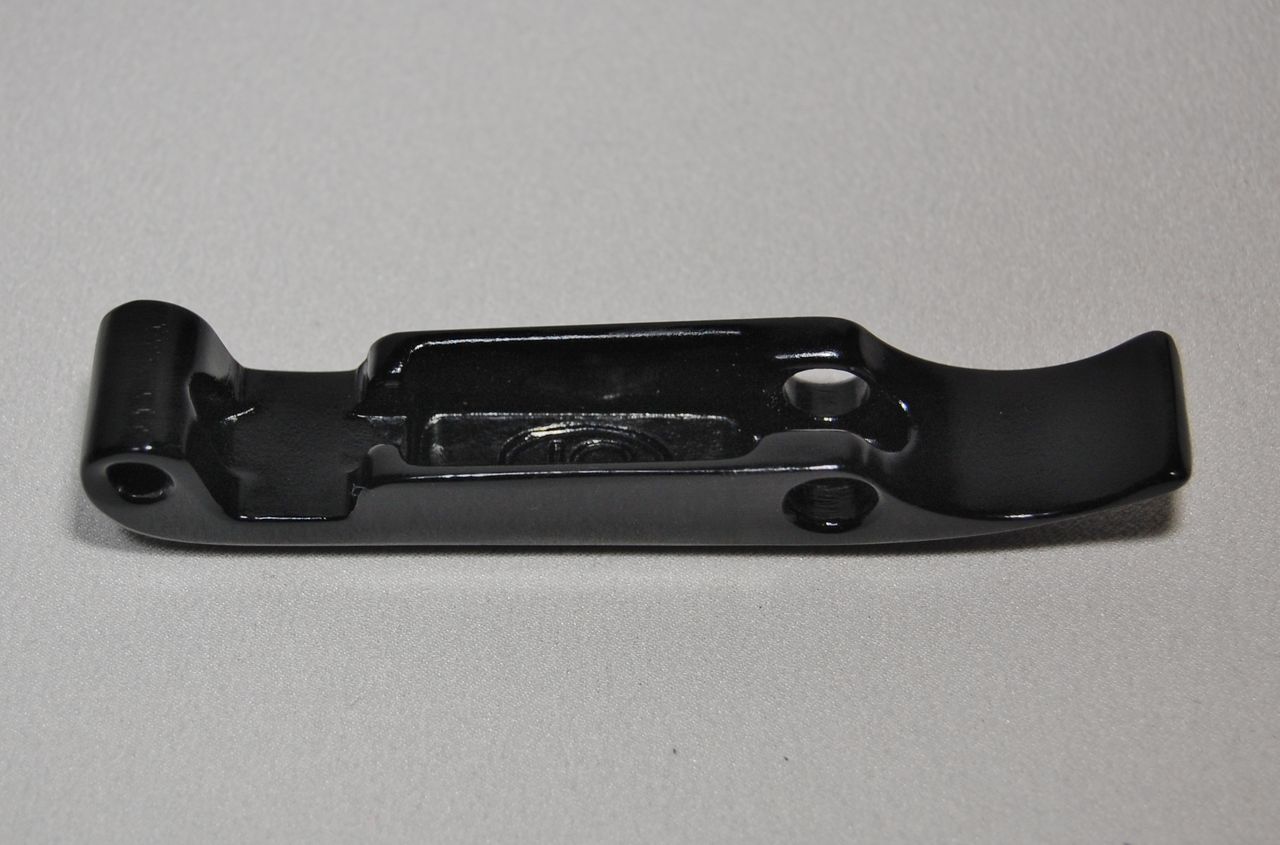

アルミダイキャスト製。



DSC_2737

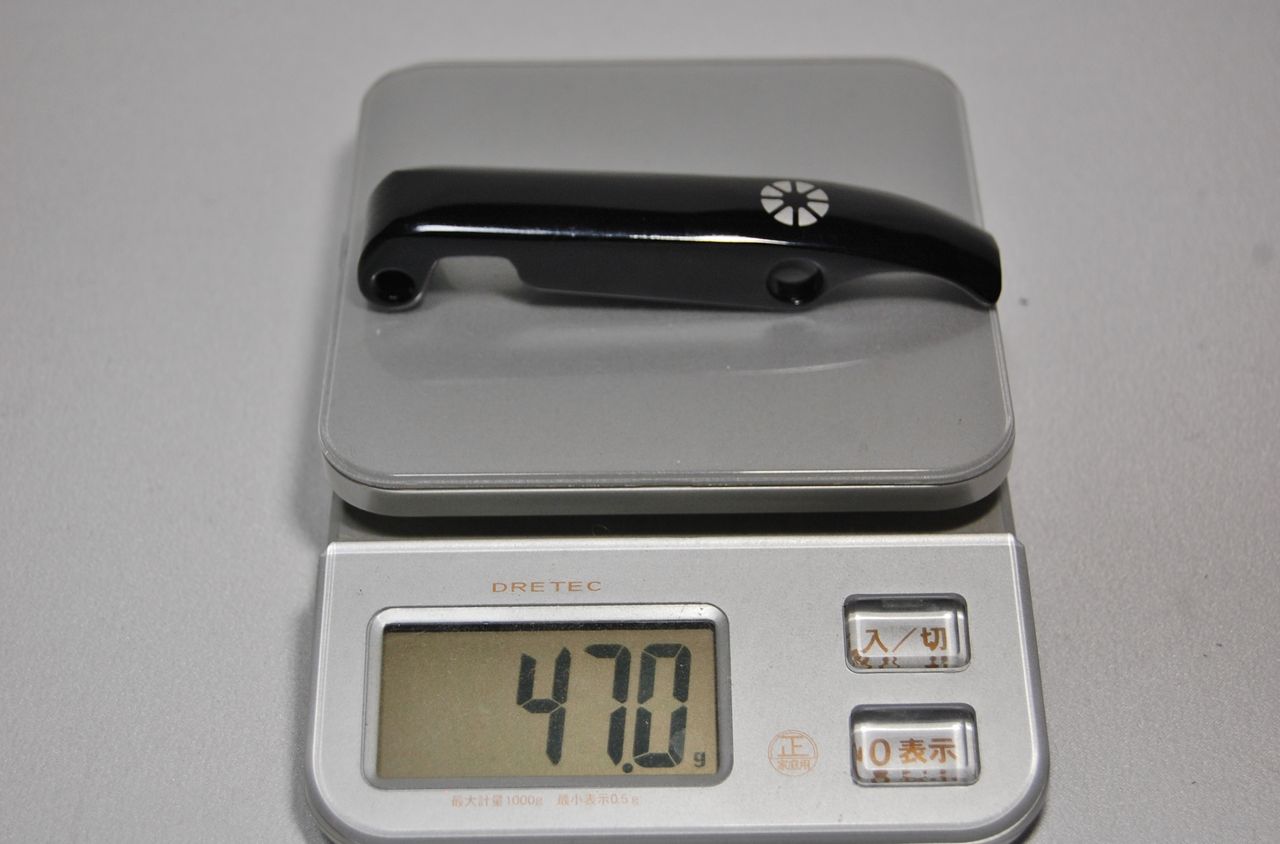

オリジナルは、47.0g。



DSC_2738
RIDEA は、40.5g と意外に6.5g 軽かったです。



DSC_2720
それでは、取付方説明も兼ねてPresto でテストしてみましょう。



DSC_2721
先ずは、タイロッド(DAHONではテンションロッドと呼んでいる)を緩めます。バイスグリップではこのタイロッドを締めたり緩めたりすることでヒンジの圧着力が変わりますので最後に調整して下さい。



DSC_2722

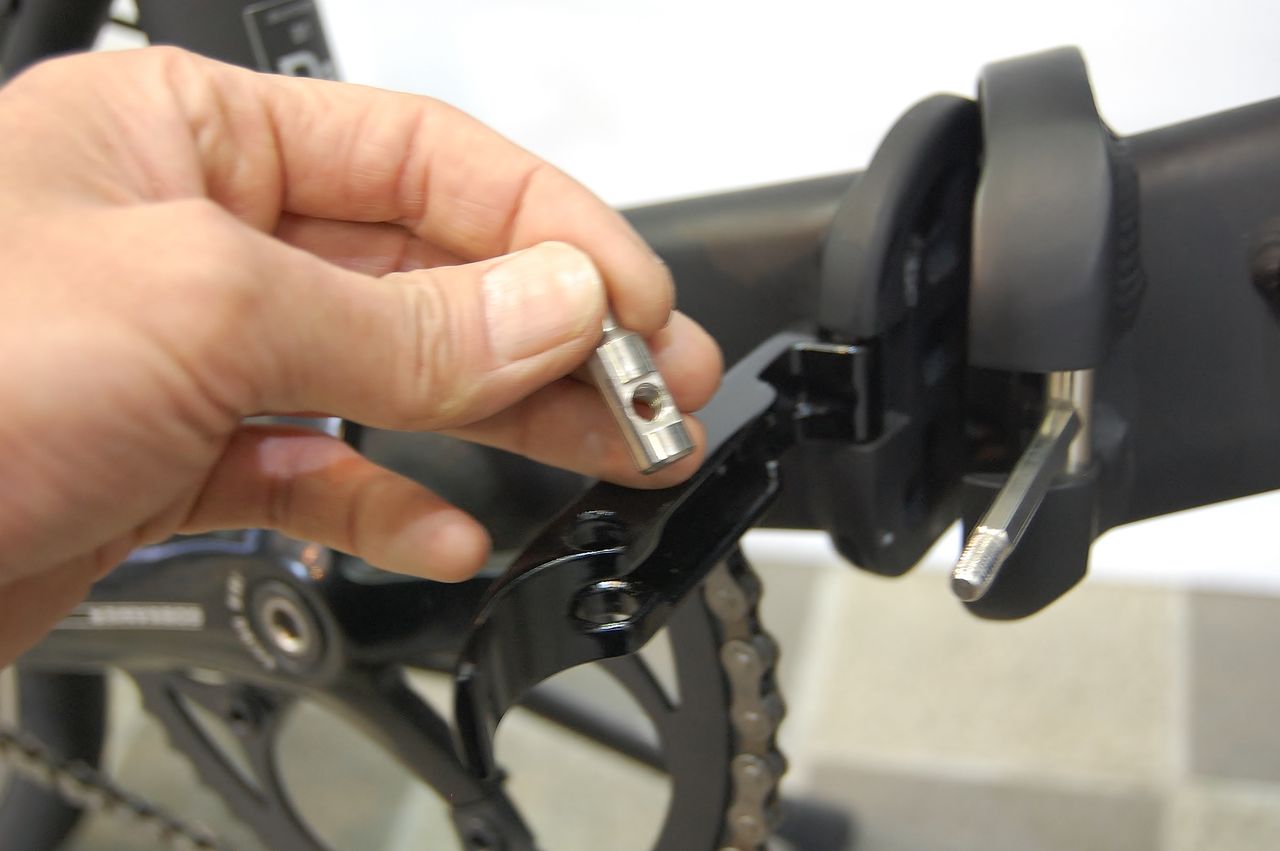

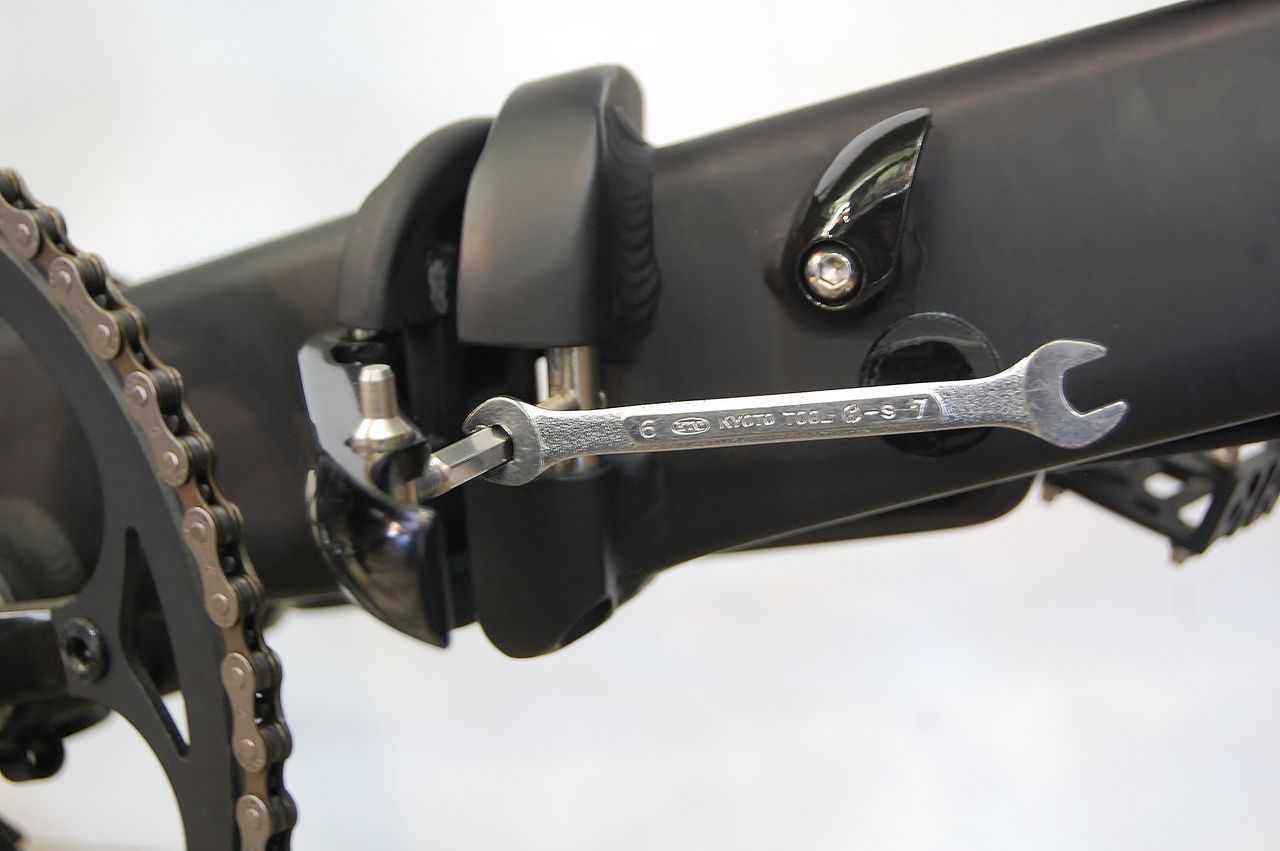

ロックタイトが付いていなければスパナを使わなくとも外れます。



DSC_2725
するとセーフティーロックピンも抜けます。



DSC_2726

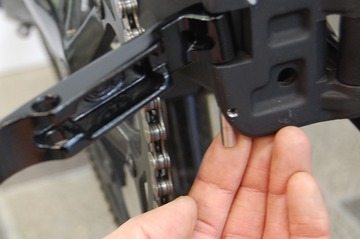

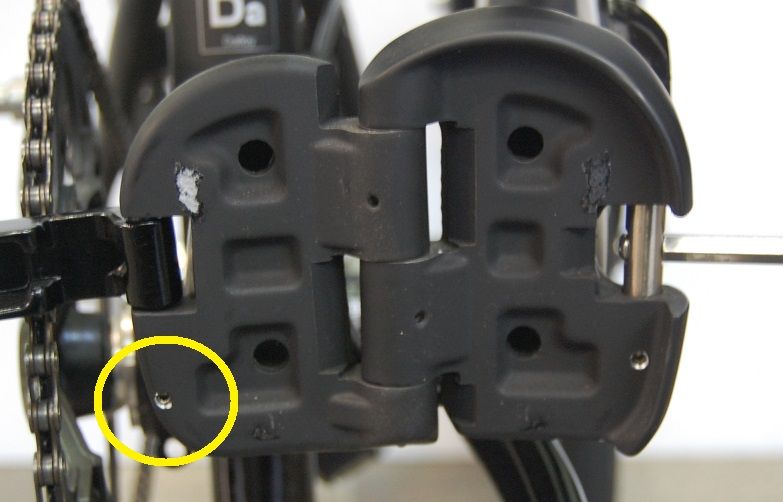

次に左下のイモネジを



DSC_2727

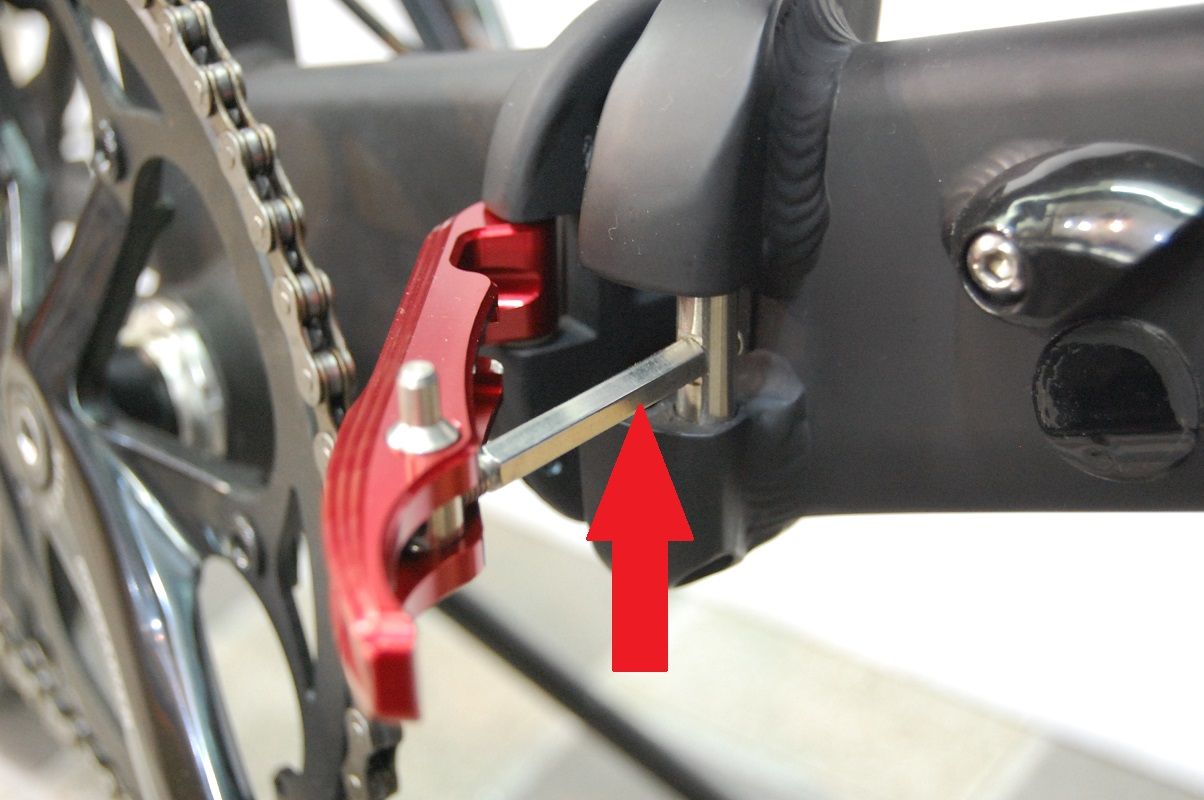

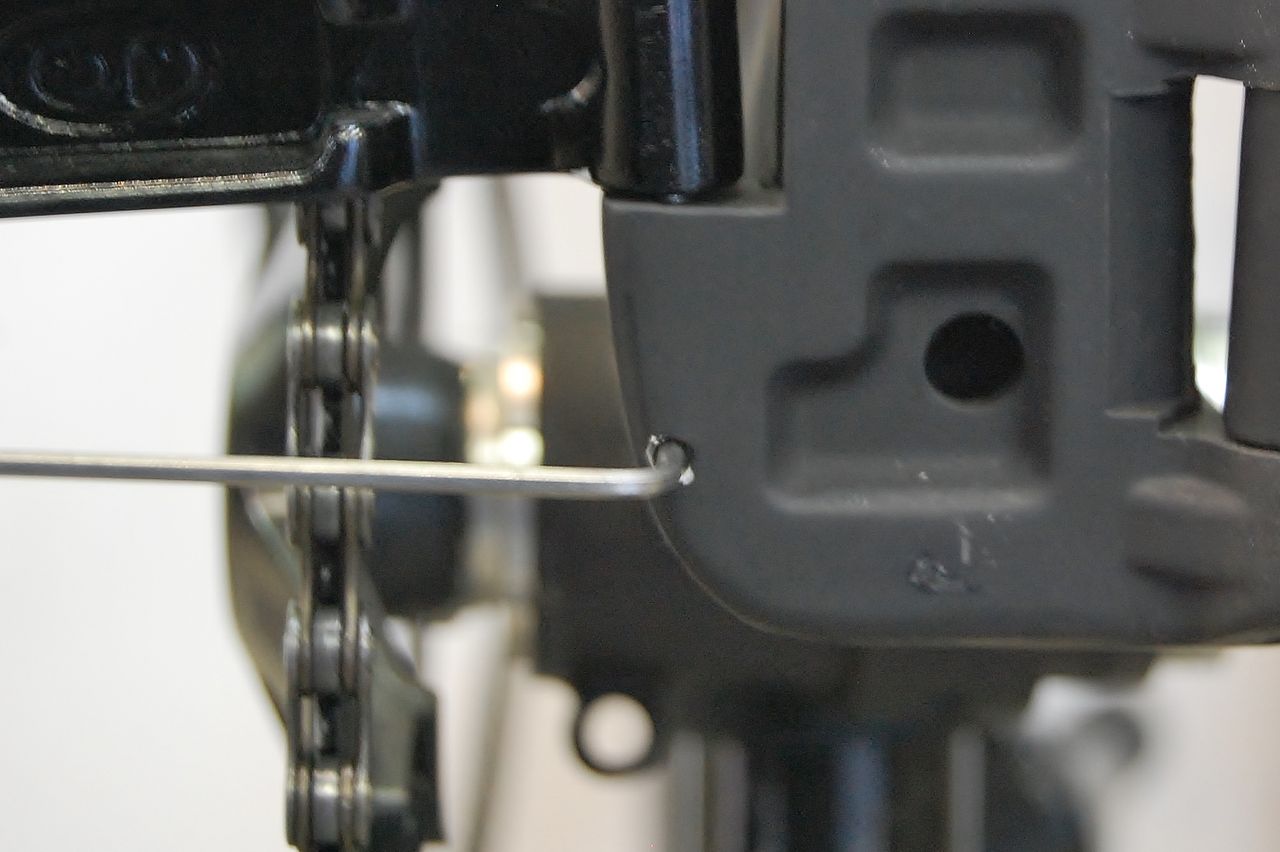

アレーンキーで外します。



DSC_2734

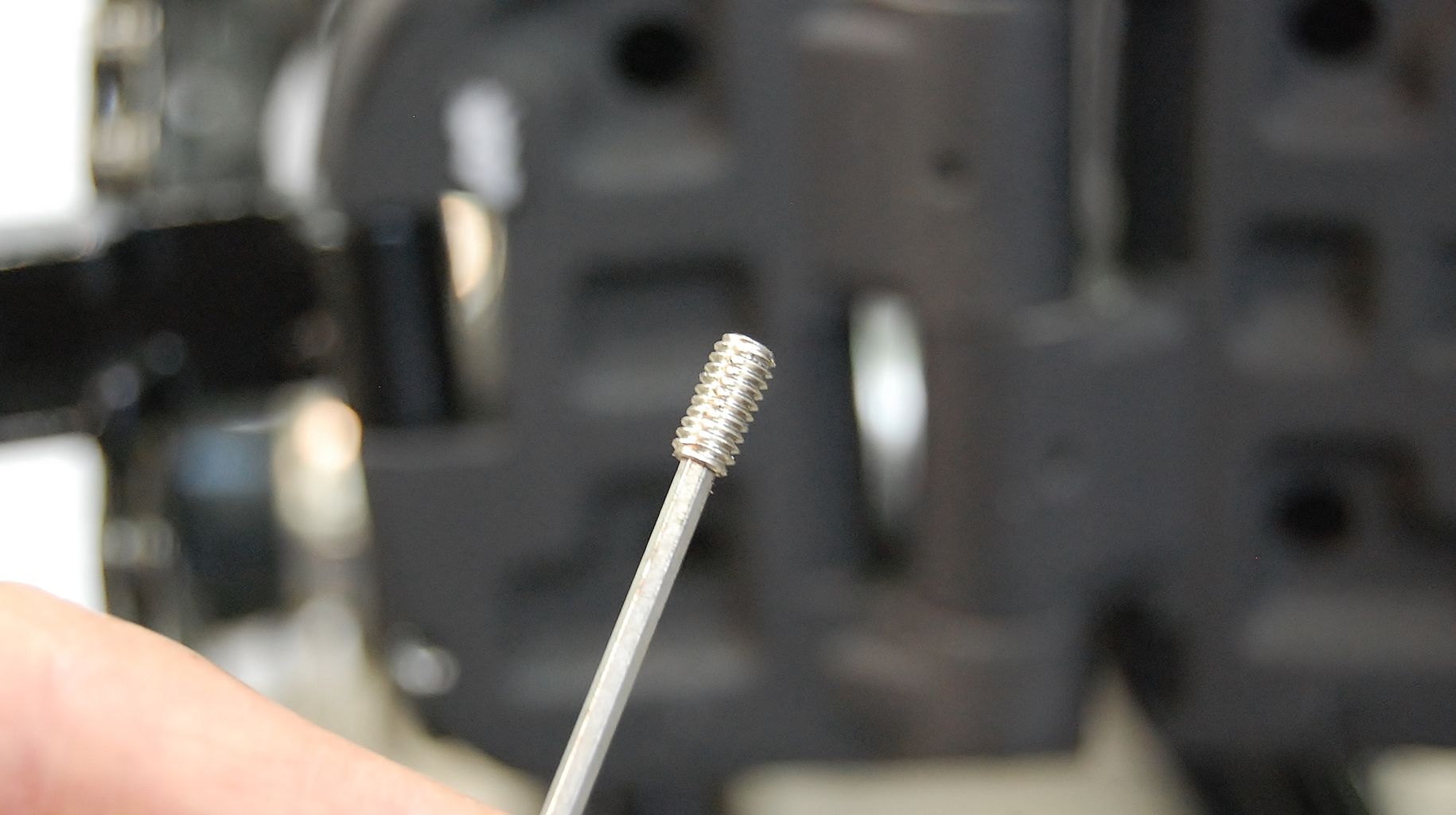

このイモネジが中に入っているレバーヒンジピンの脱落を止めています。



DSC_2740

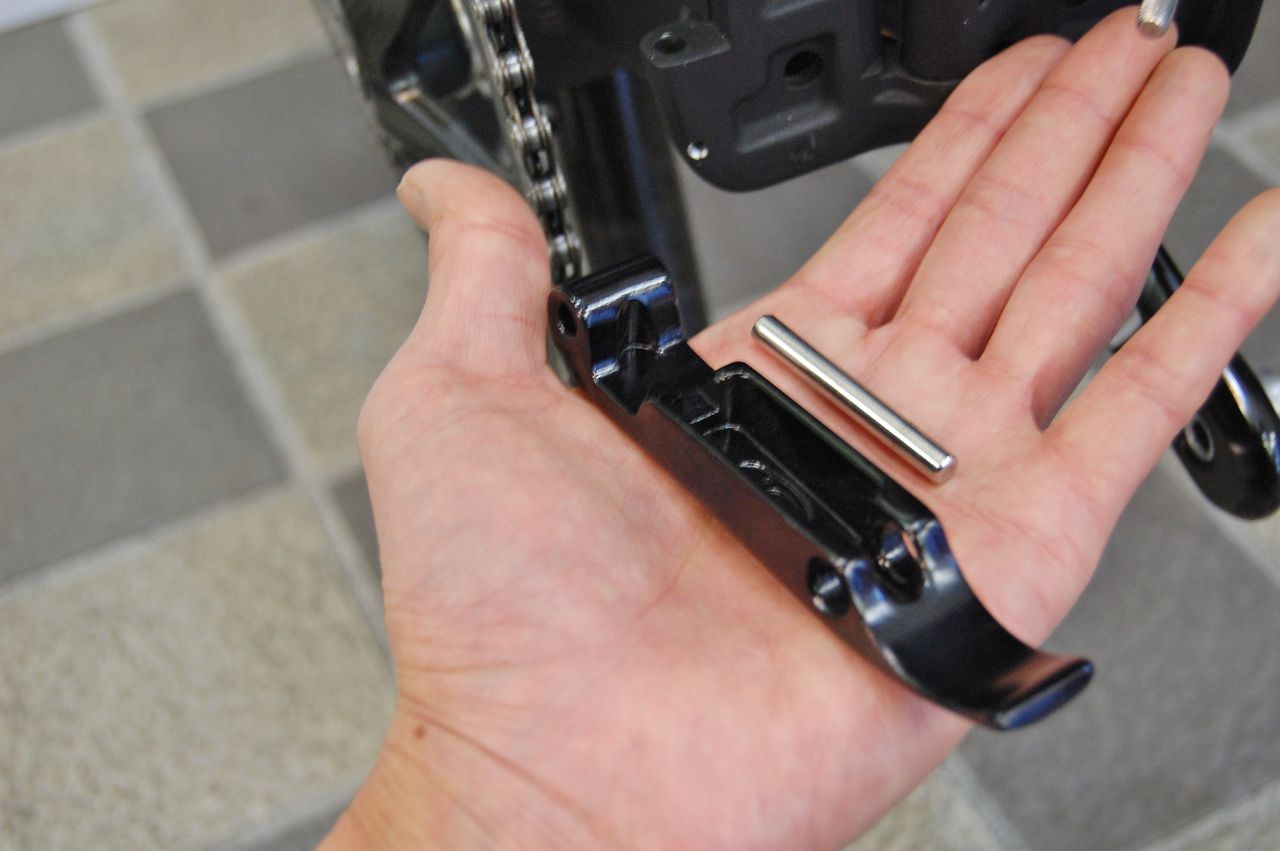

ピンは、ヒンジを振動させれば自然落下してきます。



DSC_2741
これでレバーが外れました。



DSC_2739

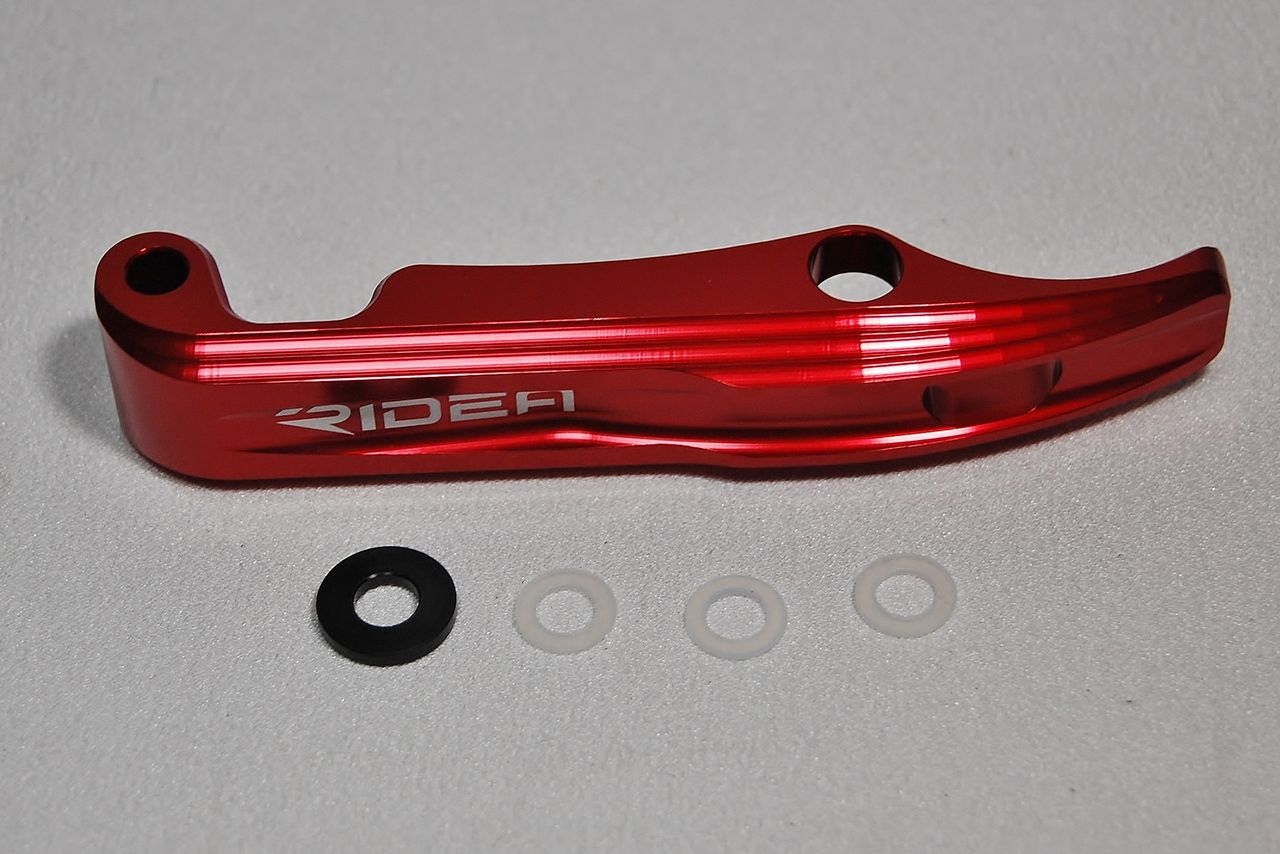

付属する黒大1、透明小3の樹脂ワッシャーは、どこに使うか不明。



DSC_2744
使うとすれば透明小を1枚ここにかな。



DSC_2745

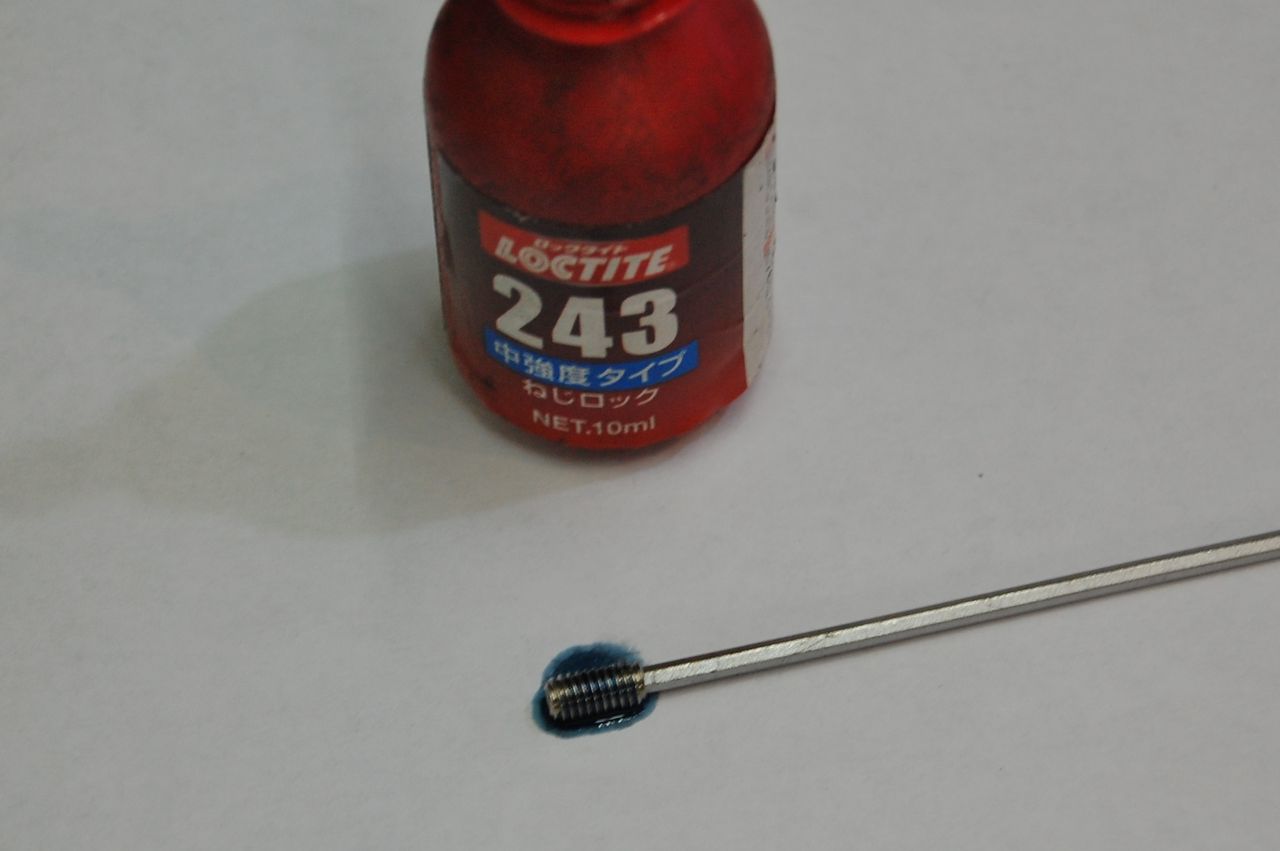

イモネジを戻す際は、緩み止めを塗布します。



DSC_2747

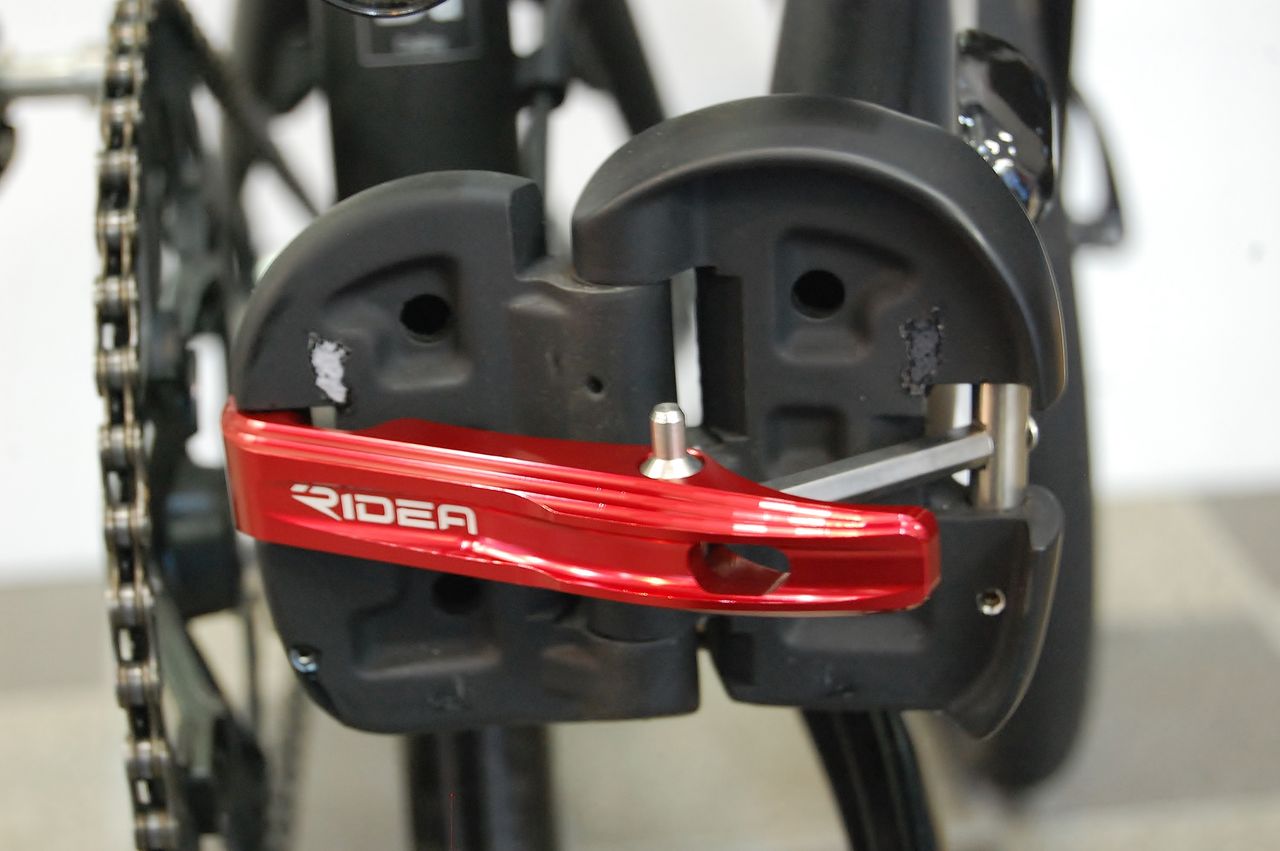

取付完了。



DSC_2750
さてRIDEA のレバーは、ちゃんと仕事をするのか?



DSC_2752
締めて行くにしたがって力が「ギュー」っと掛って来て、



DSC_2753
最後に「パチン」と吸い付く感じ。いいですね。合格です!



DSC_2779

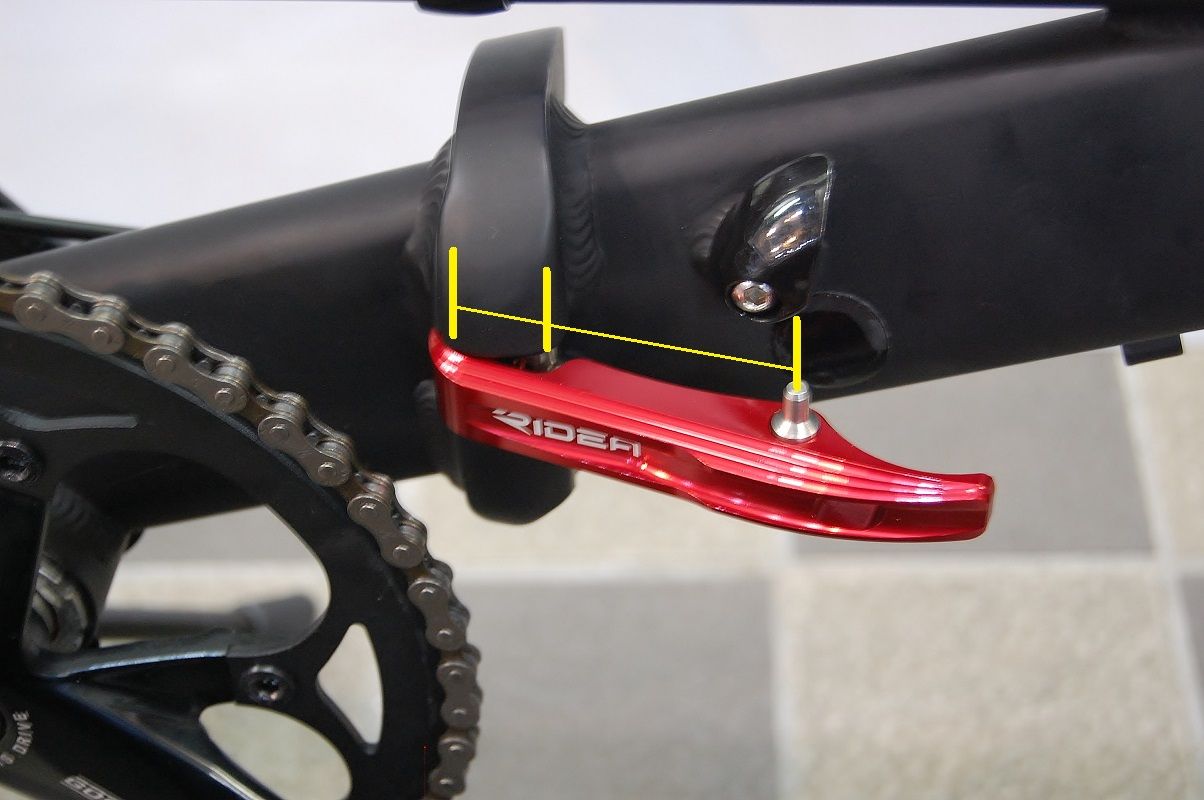

この「ギュー」って行くときに誰が頑張っているかというと、このタイロッドです。プッシュロッドと言った方が正確かもしれません。レバーを締めて行くとタイロッドには縮められる力が掛ってきます。スチール製のロッドですからこのくらいの力では縮みませんからフレームの接合する面と面やピンとピン穴が競り合ってくるのです。


DSC_2757
DSC_2758
DSC_2759

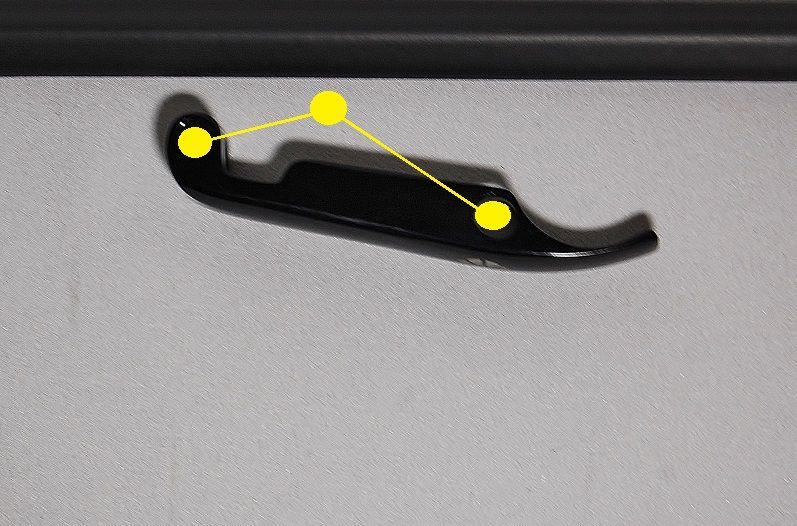

この三つのピンの位置関係が重要。



DSC_2772
今、Vice Grip で説明していますが、Mu などに採用される V-Clamp でも同じことが言えます。



DSC_2774

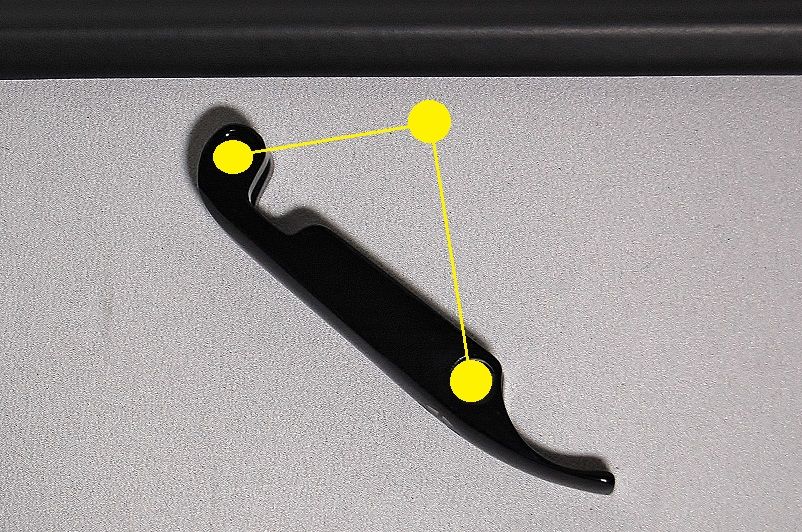

解放されていてピンと穴にガタがある状態。この三角形の形状を良く見ておいて下さい。

DSC_2775

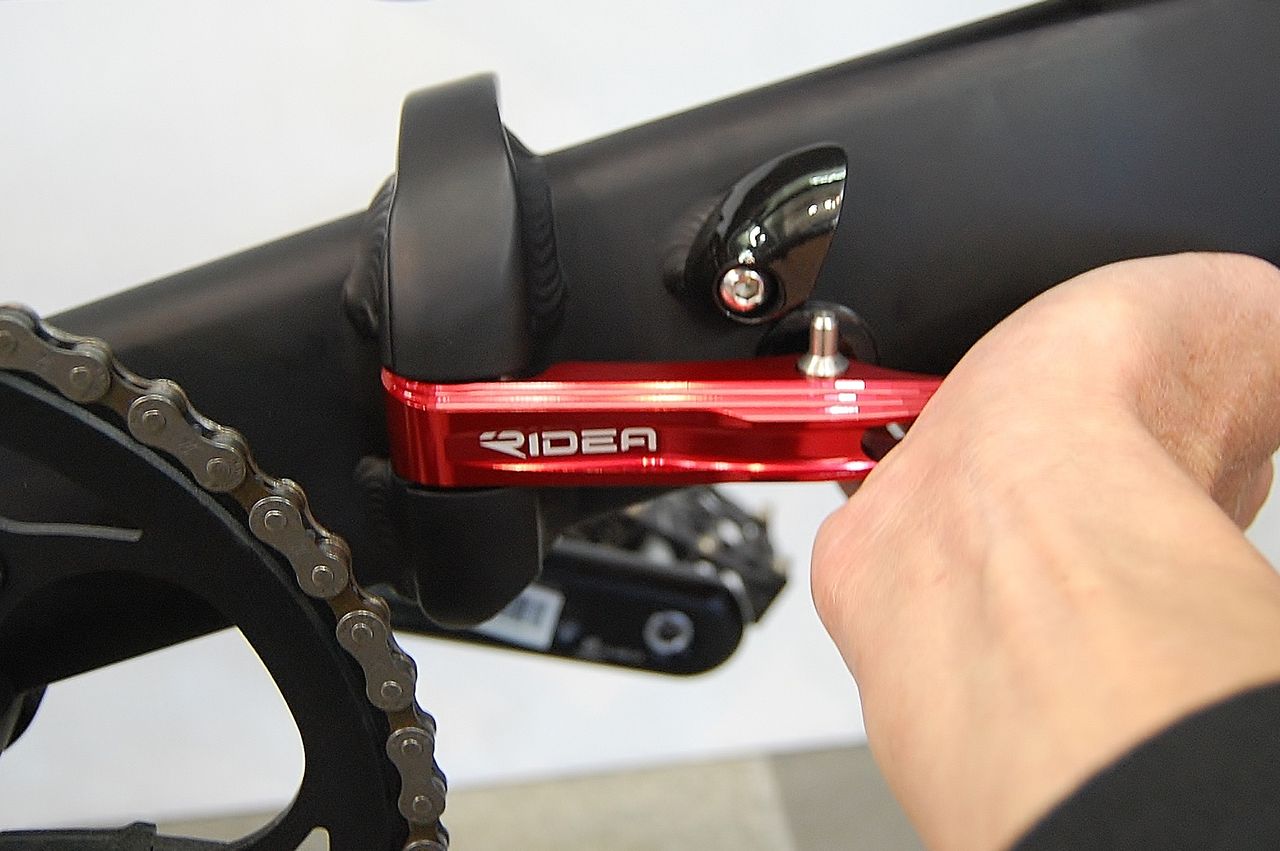

レバーを締め始めるとピンと穴のガタが無くなりタイロッドが圧縮され始める。ここが「ギュー」ってとこ。

DSC_2776

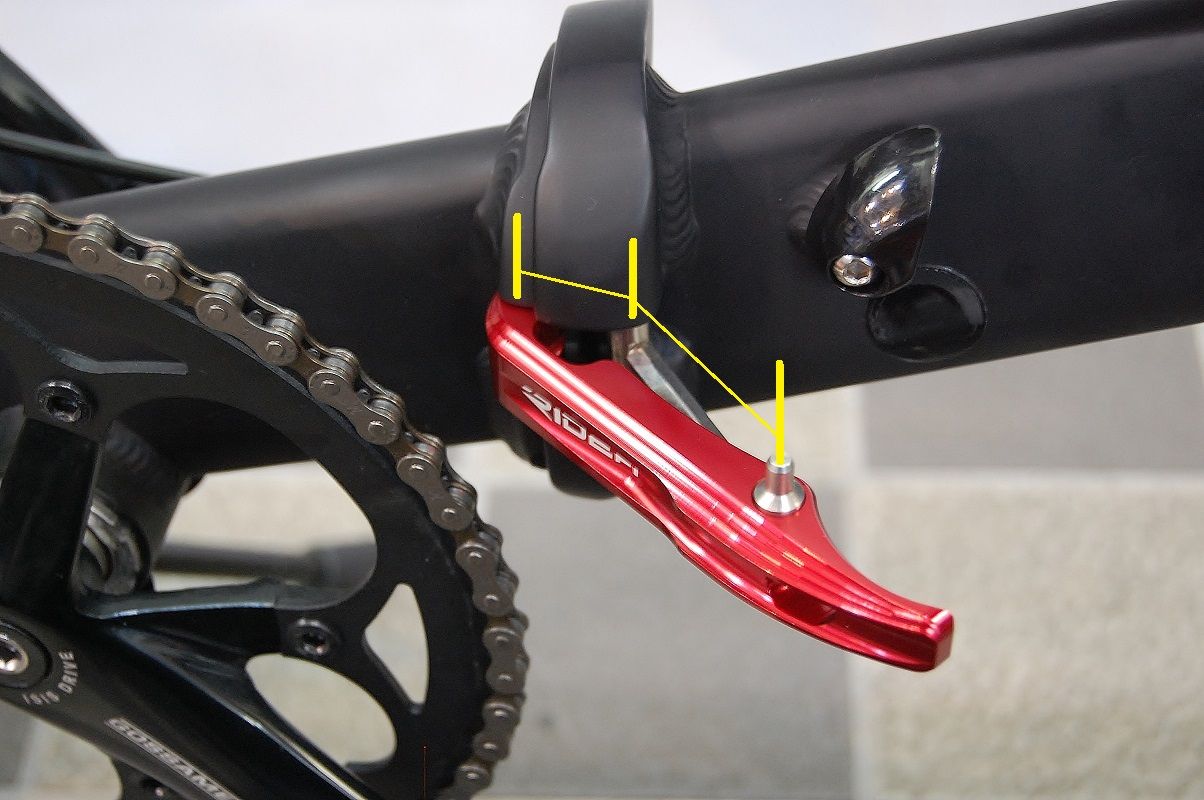

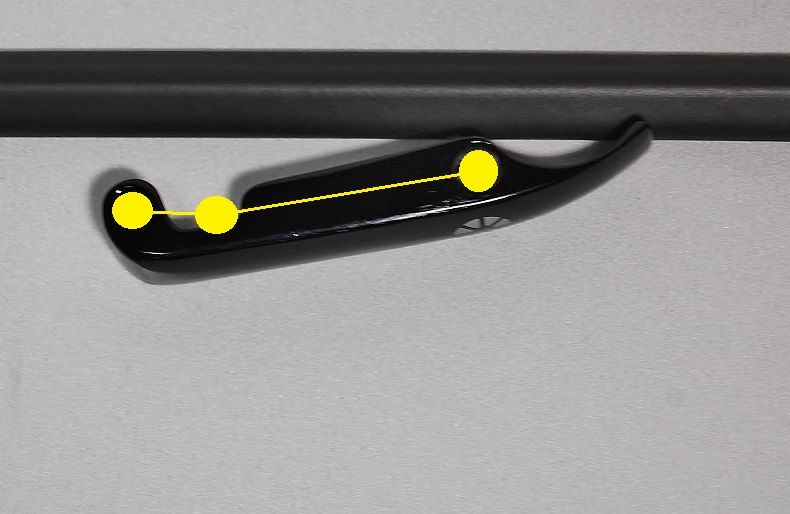

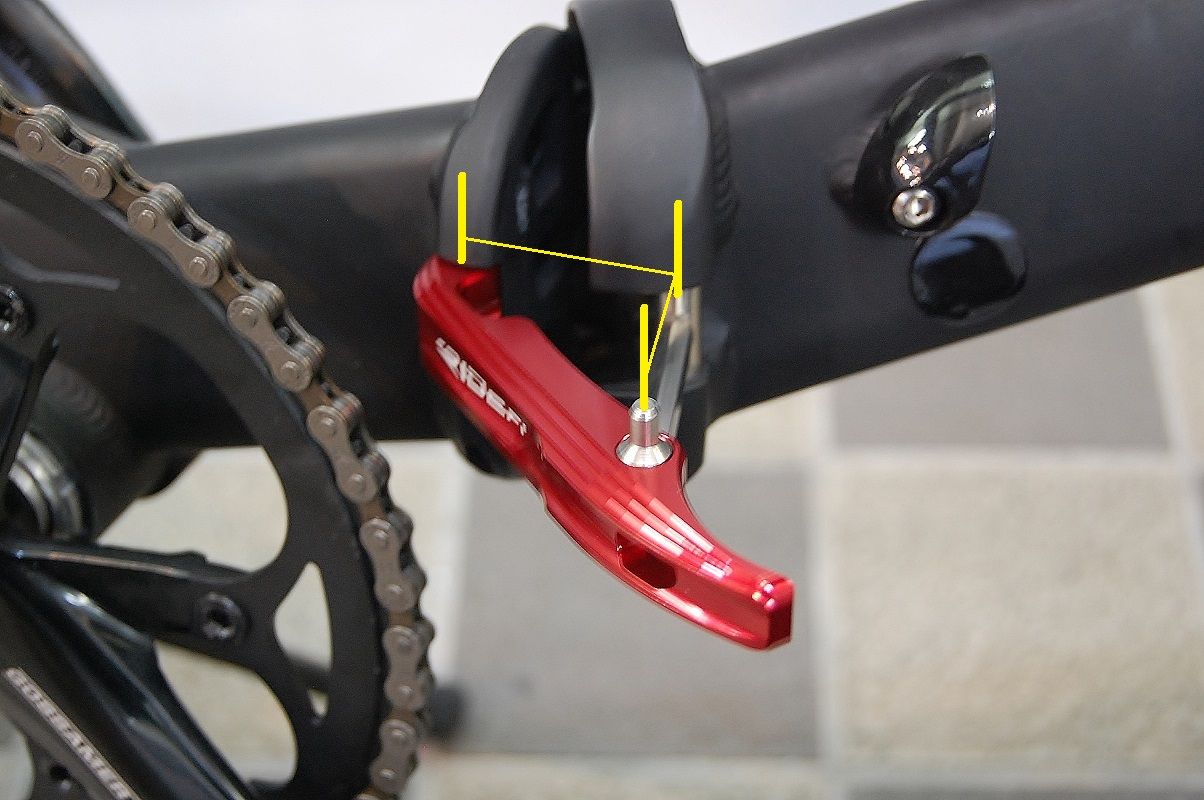

更に閉じて行くと三つのピンが一直線上に並ぶ。ここがフレームの圧着力が最大になる位置です。ですがここで終わってしまう車体は、危険です。レバー形状がおかしいかフレームに異常があると判断します。

DSC_2778

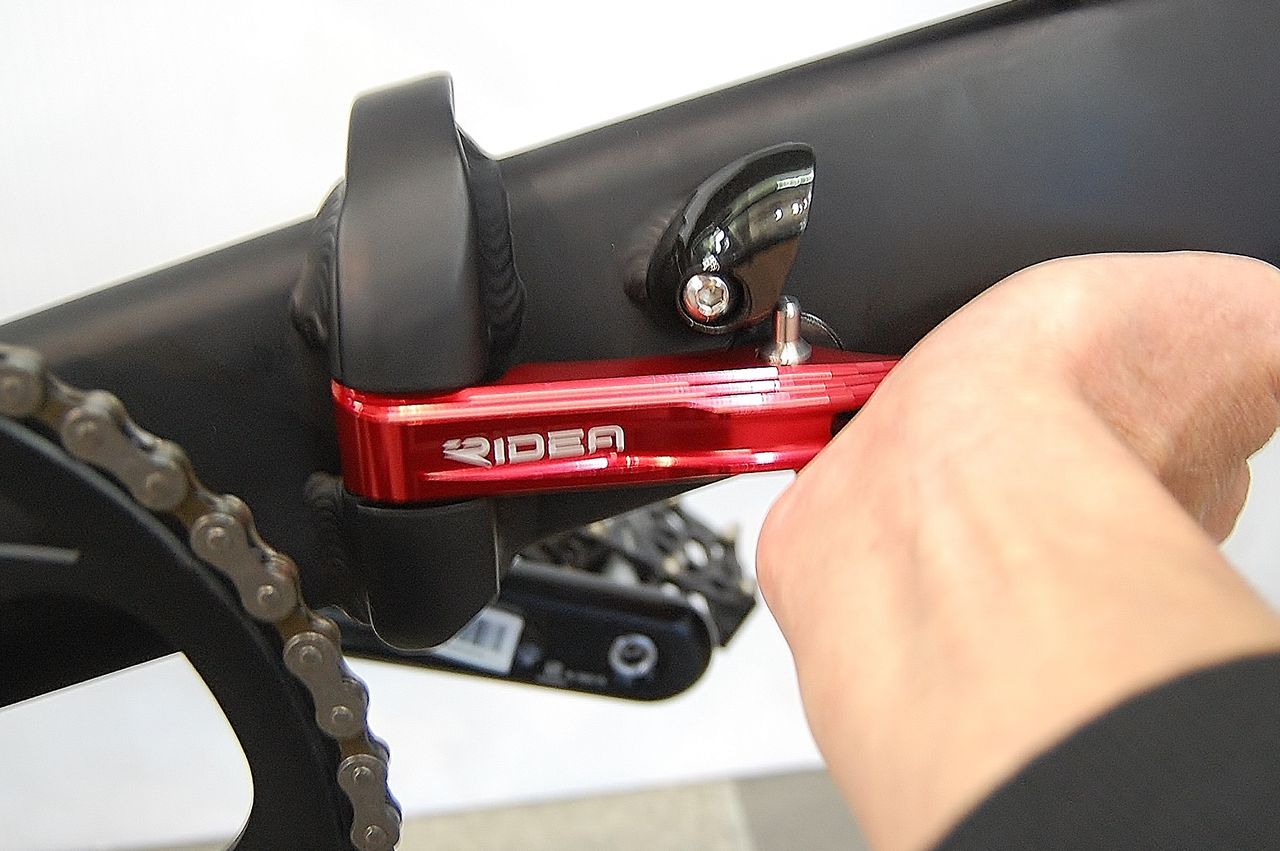

圧着力が最大になる位置からレバーがフレームに接触するまで更に押し込める余裕が必要。今度は一直線上に並んだ三つのピンが逆三角形になりましたね。圧着力が最大になる位置から反対側に少し緩んだ状態(ここが最後に吸い付けられるような「パチン」)です。上の一直線上に並んだ位置ではタイロッドが閉じる方向に倒れるか開く方向に倒れるか迷っている状態です。ここまで来てしまえば圧着力が最大になる位置には戻れませんのでセーフティーロックなどなくともヒンジが開いてしまうことなどありえないってことです。


DSC_2756
DSC_2755

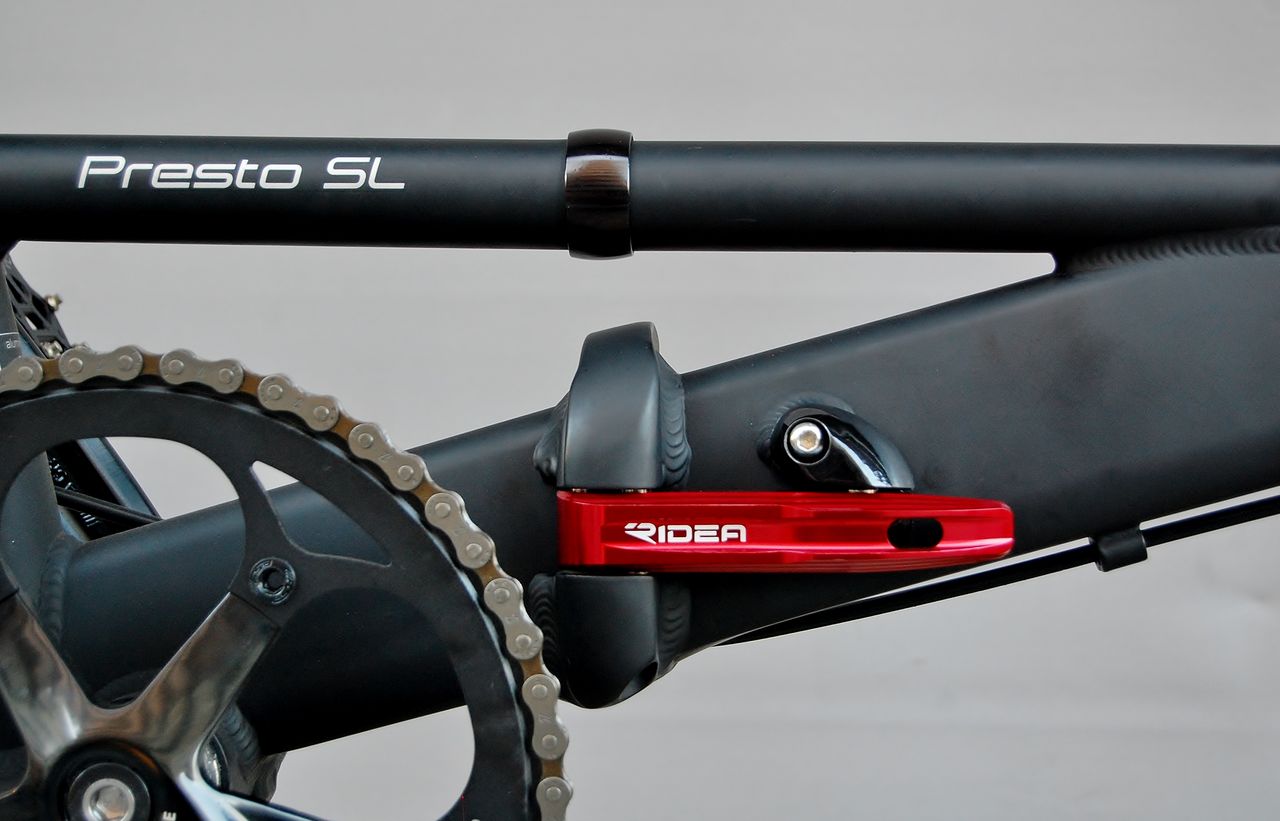

良いアクセントで高級感が出ましたね!

各色近日入荷!



DSC_1356
DSC_1357

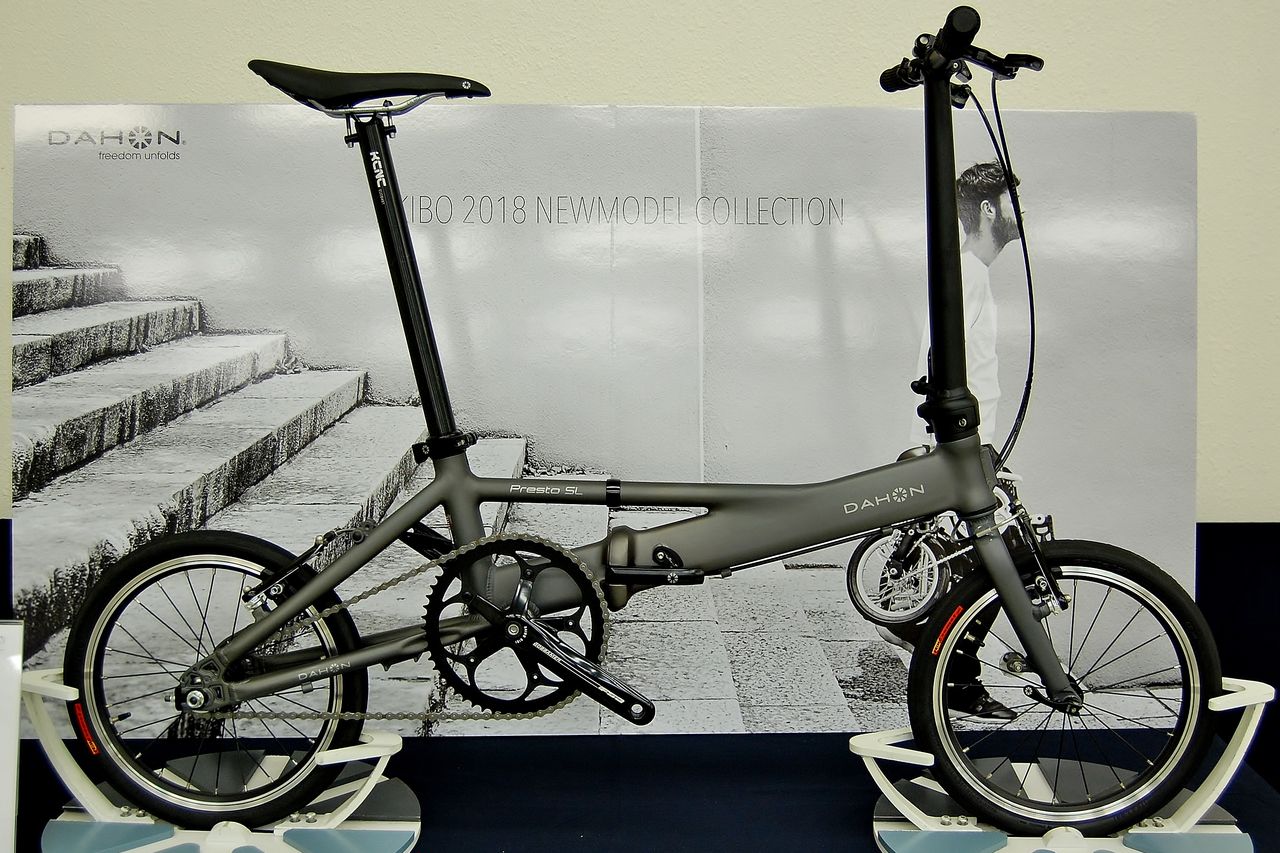

2018 DAHON
Presto SL     127.440円
(税込)
橋輪プライス 114.600円(税込)

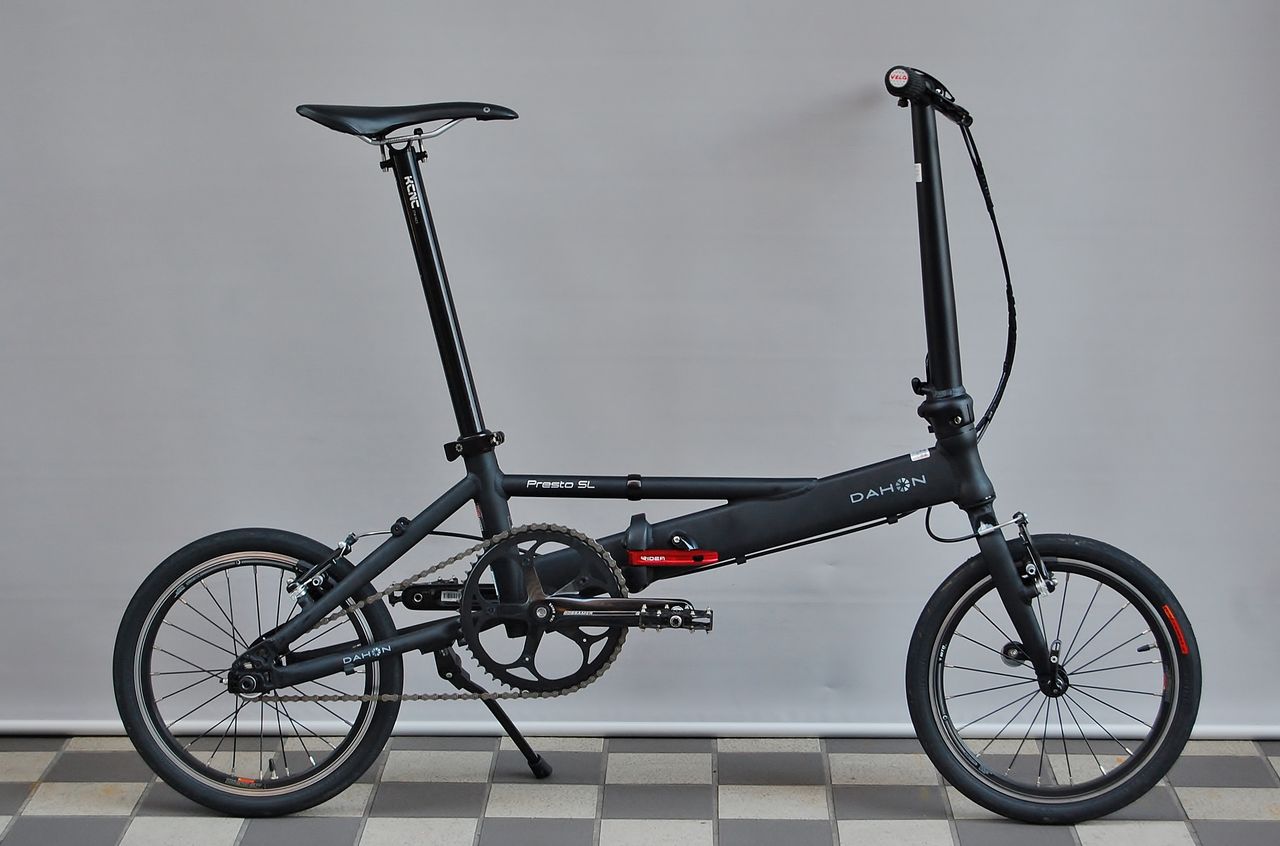

2018は、チタンカラーで登場するプレストSL。16インチ8.2kg の車体には、新採用のDAHON Super Light シートポストではなく、スペシャルなKCNC Lite Wing Dahon edition が標準装備。
