ROTOR Q-RINGS ポジションの設定

ROTOR によるポジションの設定方法は、700C フルサイズフレームを基本として説明しているが、BB上がりの小径車には当てはまらない。超アナログではあるが正確なポジションを見極めてみよう。

DSC_2071

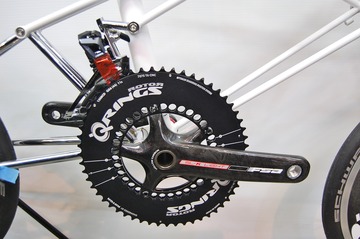

700Cフルサイズであれば、上側チェーンラインとクランクセンターからのラインがほぼチェーンリングの真上となる。


IMG_2292

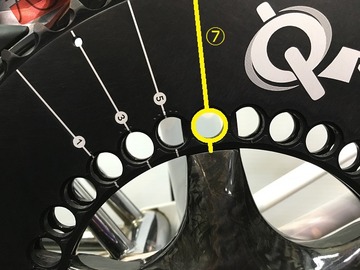

今、ポジションが7。(ナンバリングは5までしかない)



DSC_2052
アナログではあるが正確に測定してみよう。



DSC_2034
Q-RINGS の頂点を探す。



DSC_2053

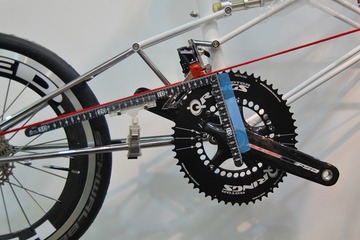

そこからクランク中心へと線を描く。



DSC_2055

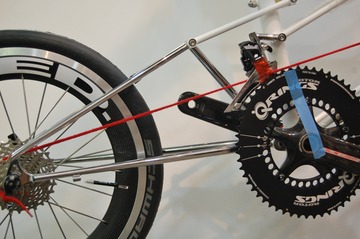

赤い紐をチェーンが通るであろうラインに張る。



DSC_2054

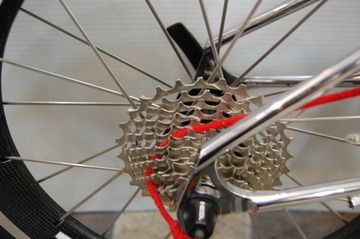

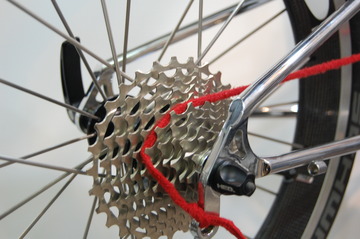

カセットのセンターである6速に掛ける。



DSC_2056
これらが直角に交わる箇所を探す。



DSC_2057

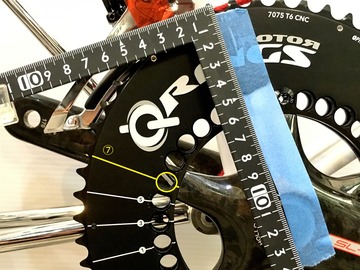

差し金を使って正確な直角を出す。



DSC_2058

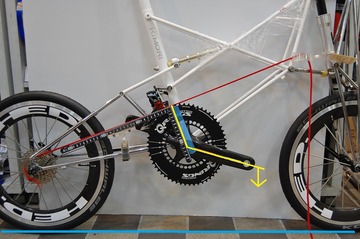

車体を地面に置きクランクの角度を見る。4時ぐらいであろう。ちょっと低すぎるのでは?更に掘り下げると納得がいく。



DSC_2064
DSC_2063
今、中間の6速だ。



DSC_2065
今度はトップに変速。



DSC_2066
クランクアームが3時30分に上がったのが分かるだろうか。



DSC_2067
今度はローにシフト。



DSC_2068
今度は下がった。



DSC_2069
分かりやすくするために仮想63T に掛けるとこれだけ下がる。



DSC_2066
DSC_2063
DSC_2068
DSC_2069

連続写真にすると一目瞭然だ。これでロー側に趣を変えるかハイ側かを決める。


IMG_2293

今回はポジション 7 で決定!
