オーバルチェーンリング取付

可動域の広い KIMORI のフロントディレーラーブラケットだが56T しかもオーバルチェーンリングが装着できるのか? ROTOR のウェブサイトによるとQ-RINGS 53T の仮想歯数は、最少50.4T で最大が55.6T とある。これを公式に当てはめて56T が最大何T になるか計算してみる。

53:55.6=56:X

55.6×56=3113.6 3113.6÷53=58.747 と約59T にも膨らむ訳だ。

DSC_2019

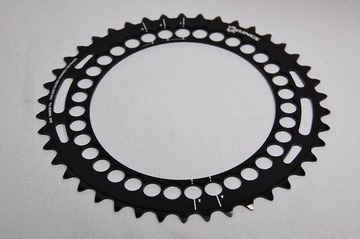

取り寄せたインナーギヤは、44T。



DSC_2020
これ一度クランク抜かないと付けられないと思うでしょう。



DSC_2021

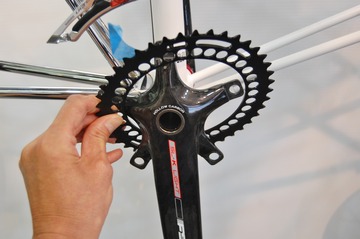

ちょっと無理そうに見えますが、



DSC_2022

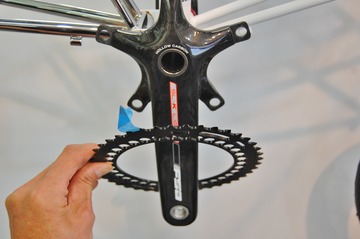

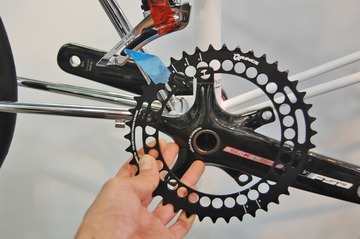

クランクアームを真下に向けて、通します。



DSC_2023

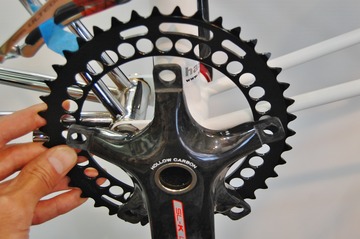

5時7時方向の裏を通して、次に2時。



DSC_2024

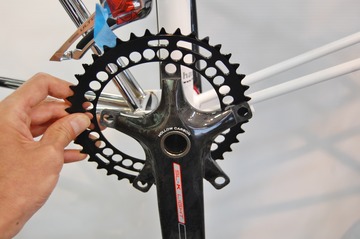

そこから10時を通せば、



DSC_2025

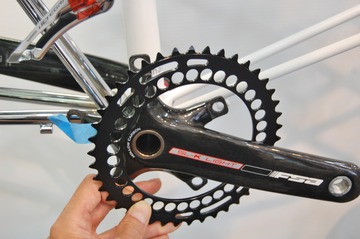

知恵の輪ですが抜けるんですね〜。



DSC_2026

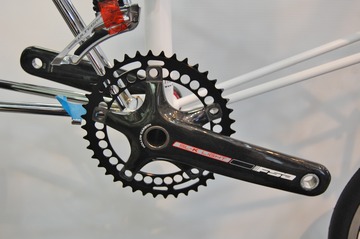

ポジションは、青いテープで記します。



DSC_2027

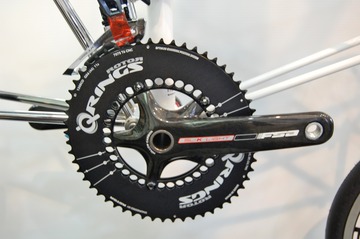

3本のチェーンリングボルトで借り止め。



DSC_2034

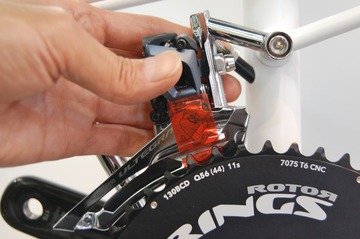

一番高い山は、Q56(44)11s の文字の右)の上の歯ですね。



DSC_2028

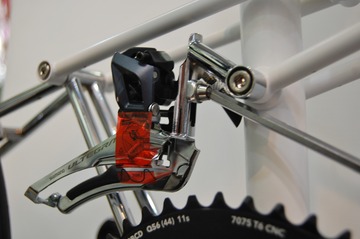

先ずはフロントディレーラー取付ボルトを一番上に。



DSC_2029

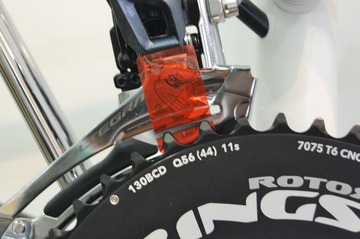

ケージは、チェーンリングのアールに添っていますが歯の位置が高すぎますね。



DSC_2033
仕方なくケージの後端から持ち上げるべくアジャスターを回します。



DSC_2031
ケージの傾きは、理想より離れますがシマノだから大丈夫でしょう。



DSC_2038

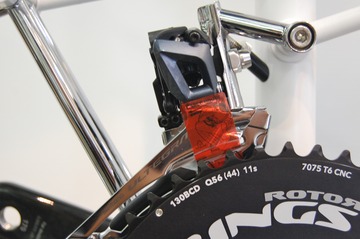

歯とケージの間隔は、ご覧のとおりピッタリきました。



DSC_2041

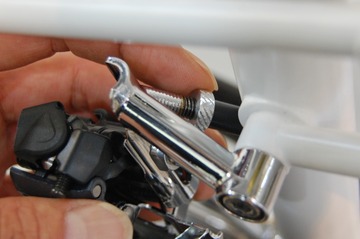

この位置で固定なのですがボールポイントレンチでなければ回せません。



DSC_2043

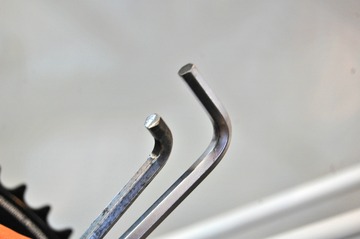

ここでキモリスペシャルツールの出番!と言っても六角レンチの先端を切断しただけですが。



DSC_2047

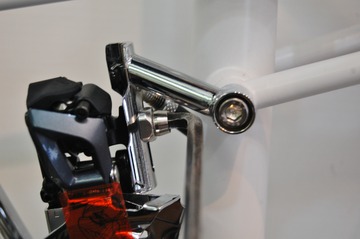

これで確実にロック。



DSC_2052
I さん、Q-RINGS 56T 行けそうです。それとチェーンリングボルト何使うか連絡下さい。



IMG_2292

今回、仮組のため仮想のポジション7としましたが、このポジション出しの方法をもう少し煮詰めてみましょうか。

明日につづく、
