徹底的に FSA

KIMORI COLOSSUS HR 5号機も気が付いてみたら”その10”。しかもまだフレーム真っさら状態。FSAクランクもここまで来たら大丈夫だろう?では済みませんね。徹底的に組みますよ。てか、FSA のダメだしをしたくてしょうがなくなってきちゃったな。でも冷静に!

DSC_1893

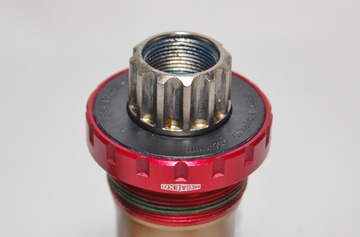

勿論ブルーのOリングは、入れずに組みます。


DSC_1894
リップのあるドライブサイド側から入れますと干渉することなくスムースに回ります。押し付けて回しても変わりません。

DSC_1895
ノンドライブ側は、フラットです。



DSC_1896

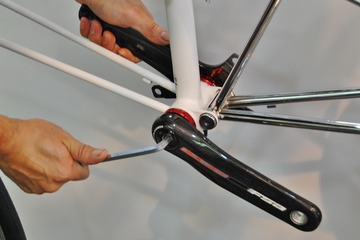

左クランクアームを取り付けます。勿論フィキシングボルトはフルトルクです。



DSC_1897
KIMORI は、この3mm スペーサーとBBシェルでかっきり68mm (本当に正確)です。



DSC_1898

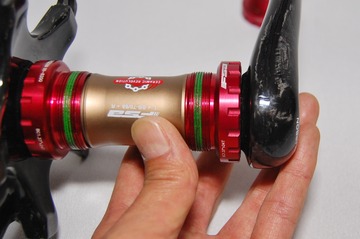

BB間を68mm にセット。



DSC_1899
DSC_1900

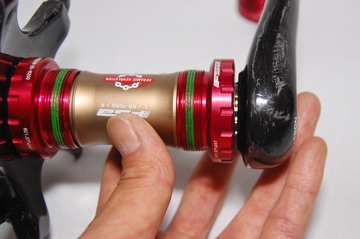

するとこれだけスラスト方向に動くことになります。



DSC_1902

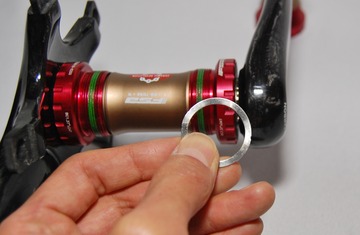

これをこの硬いウェーブワッシャーで誤魔化そうってんだからFSAもやりますな。



DSC_1903

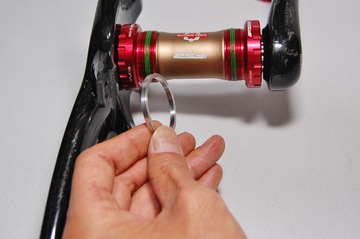

隙間に差し込んだ感じでは良さげですが実際に組んでみなければ分かりません。



DSC_1904
BB をシェルにセット。



DSC_1905
アクスルはストンと入ります。



DSC_1912
先ずはウェーブワッシャーを入れずに組付けてみましょう。



DSC_1931
フルトルク締めはスタッフにお任せ。(傷が開きそうで怖わ!)



DSC_1915
DSC_1916

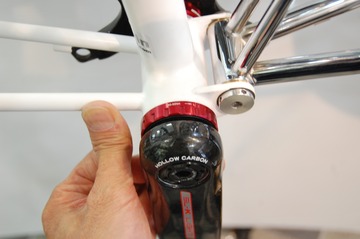

先ほどと同じくスラスト方向に動きます。



DSC_1922

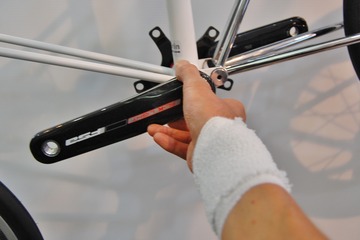

今、ベアリングに一切のプリロードが掛っていませんので、この状態で回転の具合を見ておきます。(包帯が痛々しい!)


DSC_1918

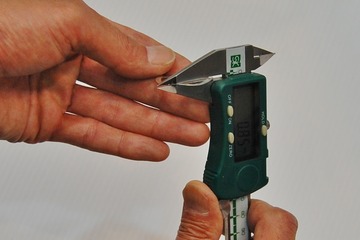

1/100mm まで測れるダイヤルゲージをセットしてどれだけ動いているか見てみると1.42mm 動いてました。



DSC_1923
さてウェーブワッシャーは、何ミリあるのか?



DSC_1924
ウェーブワッシャーってとても測りづらいです。



DSC_1926

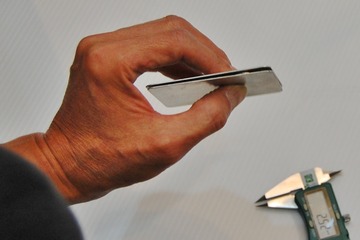

2枚のアルミ板を使い、



DSC_1927
挟んで測ってみましょう。



DSC_1928
3.17mm だからアルミ板2枚分を引いて1.54mm。スラストのガタが1.42mm。するとアッセンブリー状態でウェーブワッシャーを0.12mm だけ潰していることになる。計算上は、程良いプリロードだ。


DSC_1930
今度は、ウェーブワッシャーを入れて組んでみます。



DSC_1932
フルトルクは、タケシ君にお願い。



DSC_1933
良し良い回る回る。



DSC_1935

やはりFSA は、68mm かっきりシェル幅を基本に作ってんだな。でもOリング入れて、両側シールリップ付きじゃ〜重かったろうな。例のクラッシュワッシャーなるものを入れたら多分ウェーブワッシャーが入らないと思うよ。それとBBシェルの精度だね。端面が綺麗に出ないってどんどんフェイスカットして行ったら67mm になっちゃうもんね。

今回は、偶然の結果オーライ!ですから
