Dynavector DV-1

DSC_1545
Dynavector DV-1 フレームセット 499.500円(税込)
【期間台数 限定価格】

フレームにスポークテンションを掛けシャシー剛性を上げるという未知なるコンセプトが始まったのが2007年。そして2017年、まる10年間の歳月をかけモールトン輸入元ダイナベクター富成次郎氏が開発し世に送り出されるのが MADE IN JAPAN の Dynavector DV-1 である。

DSC_1548

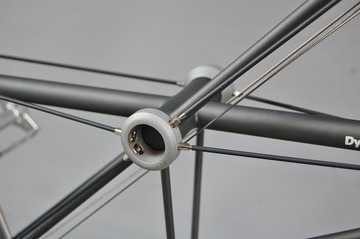

スポークホイールの構造から考案されたスポークテンションフレーム。フレームをリムに見立て、センターに置いたハブから6本のスポークが張られ、これにより+150%のフレーム剛性が上がる。


DSC_1550
ステンレススポークは、#12(線径2.6mm )で、最近の電動アシスト自転車(YAMAHA PAS の小径車)に使われるのと同じ太いサイズのスポークです。出荷時に十分なテンションを掛けているので後の調整は必要ないようです。


DSC_1562
DSC_1563
ヘッドチューブ上下は、曲げによる折り返し。


DSC_1564
シートチューブ側はループタイでストレートプル。



DSC_1549
フレームには、スポークにより高いテンションが掛っていますので、塗装もセラコートという耐久性の高い特殊なコーティングを施しています。


DSC_1565

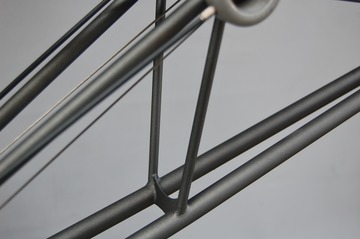

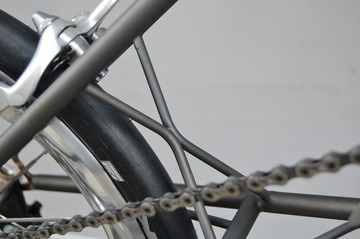

細パイプと板を組み合わせたフレームブレイス。



DSC_1551

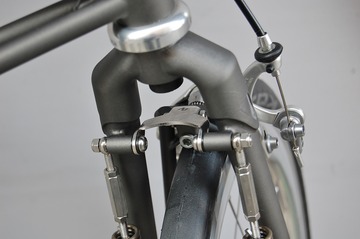

ホイールサイズは、17インチ(369)。そしてもう一つ特記したいのがアンチノーズダイブ機構を加味したフロントサスペンション。



DSC_1553
モールトンでは、完全にコラム内に隠れていたスプリングを露出させ、しかも引バネで使っている点です。クラシカルなアウタースプリングは、戦前のモーターサイクル好き(好きではなくて、これで食っていた時代も)の次郎さんらしいデザインですね。



DSC_1552

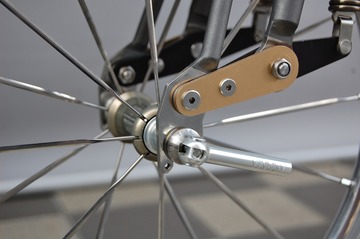

モールトンと同じリーディングリンク方式を採用していますが、メイン / サブフォークの作動部には4ヶの精密ベアリングが仕込まれ、リンクのガタ及び回転抵抗は、ゼロです。よって路面の凹凸吸収性は、NEW パイロンシリーズのフレクシターサスペンションに近い味付けとなっています。


DSC_1561
これがアンチノーズダイブを生む機構。驚くことにフロントフォークを形成する部品点数は、80点にも及ぶ。



DSC_1560
斬新なフレームデザインながらクラシカルな雰囲気も残したかったのかクイルステムを採用。(フレームセットにステム / ヘッドセットは含まれません)


DSC_1557
シートチューブは、クランプタイプ(付属)を採用。



DSC_1556
リヤサスペンションに関しては、基本モールトンのラバーコーン方式でありますが、要となるピポット部の改良でリニアなストロークを実現しています。


DSC_1555
この車体には、モールトン製のラバーコーンが付いていますが、日本製のより追従性の良いものを製作して搭載します。ラバーコーンを押すリヤアーム側の円盤も樹脂からの削り出しで新たに製作したものです。(重量は、アルミ製の半分ほど)


DSC_1558
モールトンにあるようなマッドガード装着用 X 補強部の取付ナットはない。(後に専用マットガードを製作予定)



DSC_1572
モールトンの弱点であるピポット部には、ブラスのプレーンベアリングではなく、スラスト方向の軸受けも兼ね添えたピロボールが2ヶ内臓されます。スフェリカルと呼ばれる特殊なベアリング(インチサイズ)は、2ヶ所の軸受けを貫くピポットボルトの平行度を自動的に調整する優れものでリヤアームのスムースな動きに貢献しています。60年代のモーターサイクル、トライアンフのクランクシャフトに使われたスフェリカルローラーベアリングからヒントを得たのかも。


DSC_1569
DSC_1570
フレームマテリアルは、クロモリより強度の高い SNCM(ニッケル・クローム・モリブデン)ながら前後のエンドには、モールトンと同じくホイール脱着でキズの付きづらいステンレスエンドを使用。


DSC_1554
フロントディレーラーブラケットにも拘りが見て取れます。ロストワックス製法では、ダイキャスト金型に比べ安価に製作可能ですが、それでも型代には、30万円掛ったそうです。ロストワックス製法では、普通の鋳造に比べ複雑で寸法精度の高い製品が作れますが、完璧な図面作成が必要となり素人の発注では不可能です。


DSC_1571
フロントディレーラーブラケットのシートチューブ取付部(ボトルケージ取付のような)もプロトタイプより大径化し、電動フロントディレーラー使用時の大トルクにも対応しています。


DSC_1573
ぼくは結構気に入っているヘッドバッチ。こちらはデザインが変更されるそうです。「メイドインジャパン」っぽくっていいのにね。(本ちゃんヘッドバッチは、リベット止めとなります)



DSC_1566




DSC_1559




DSC_1568




DSC_1567

Dynavector DV-1 撮影の為に急遽取り寄せた ANDOZA B2 17インチホイール。明日は、このハイポリシュリムの輝きが際立つお日様のもとで撮影しましょうかね!
次郎さん、解説間違っていましたらご指摘下さいね。
ぼくの DV-1 研究はこれからですから。

明日につづく、
