DAHON Mu Elite フロント変速操作力を軽減する その4
早速試してみたエリートオーナーいますかね。フロント変速重たいからあまり使ってなかったのに今度はインナーギヤ頻繁に使い始めたんじゃないですか。でもアウターローやトップでチェーンのチャラチャラ音が気になっているのでは。トリム機構って便利なものがありますので使ってみて下さいね。そうそう、シフターは、1ストロークで決まった量のワイヤーを巻き上げますが、シフターを変えてないのに何でストローク量が増えたのでしょう？
トリム操作とは、フロントシフターをフルストロークさせるのではなく、ちょこっとだけ動かすとフロントディレーラーがちょこっとだけ動く（小移動）機構。チェーンが触ってうるさかったら小移動で放してやるって装置です。

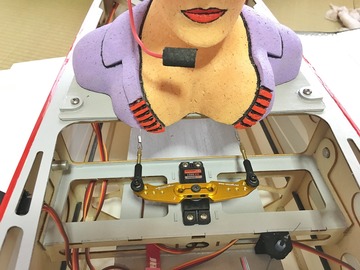

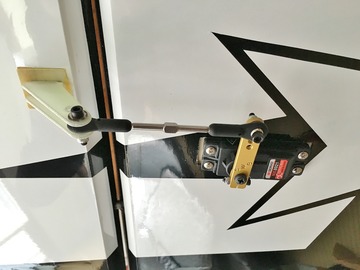

ラジコン大型アクロ機用ハイトルクサーボJR NX8921 です。これはエルロンに使っていますが、1ヶで36.5kg・cm のトルクを発揮します。サーボアームは社外品のロングタイプでボールリンクを返したタイロッドで動翼と結んでいます。
こんなことばっかりやっていますので、レバー比にあっては普段から研究しております。

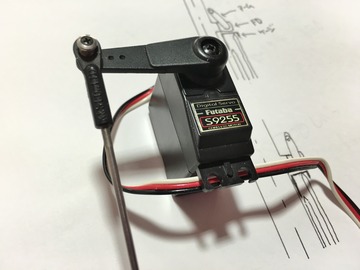

このサーボで動かすサーボホーンを105フロントディレーラーのロングアームに見立てて説明します。

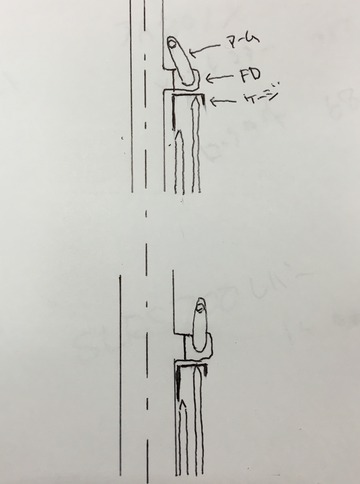

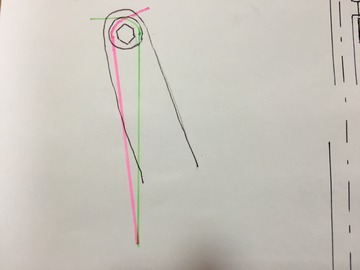

この汚い絵（すいませんケージとアウターギヤの距離が近すぎました）は、上が700c フルサイズのクロモリフレーム。下がDAHON Mu Elite のアルミフレームです。センターラインからインナーアウターギヤの距離は同じです。クロモリの場合フロントディレーラーを取り付けてからケージの位置をアウターリングに合わせるためアジャストスクリューを回して行きますとアームがこのように内側に寝てきます。DAHON は、太いシートチューブにフロントディレーラーが付くためアジャストスクリューを解放した状態でもここまで迫って来ています。ですから Hi Lo スクリューなどいらないと書いたのです。

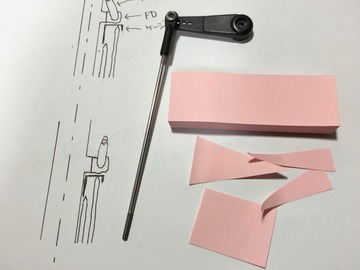

付箋を使って説明しましょう。

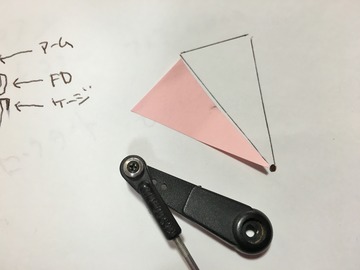

ボールペンで書いた点をロングアームの支点とします。
ピンクの付箋がアームが旋回する角度を示します。

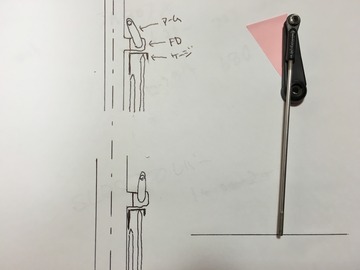

これがほぼ真っ直ぐ立ってしまっているDAHON のアームです。
タイロッドはワイヤーと考えて下さい。

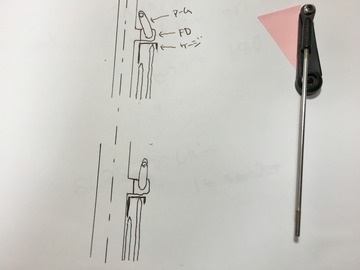

ワイヤーの先端に横線を引きました。

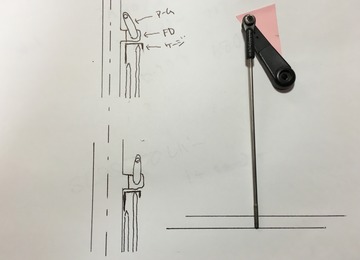

ピンクのストローク分動かしましてみますとここまで下がりました。

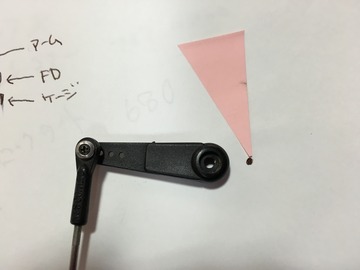

次にピンクの付箋をクロモリフレームの位置に移動します。

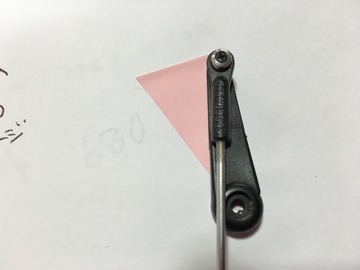

クロモリフレームの方は、最初から角度が寝てますからこの位置からスタート。

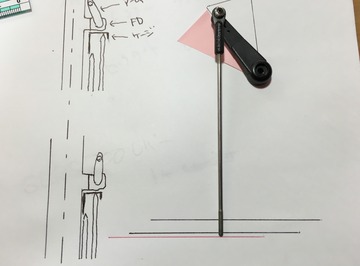

同じ分だけストロークしてみました。するとどうでしょうこの差。
同じストロークでもDAHON は、6mm のワイヤー移動。クロモリは、その倍以上の14mm 動きました。時計の針で言うと12時付近（11時55分と12時5分の間では殆ど動かない）では、ワイヤーの動きが少なく、3時付近で最大となることが分かります。これを逆に見てワイヤーの引き量が同じとするならば、アームの取付角でストロークが増減するのです。
12時と11時の大きな違い、分かりましたか？
