DAHON Mu Elite フロント変速操作力を軽減する その2

DSC_0211

昨日のリヤメカの調整に続き本題のフロントメカの調整をご説明しましょう。こちらもシマノのマニュアル通りに進めてしまうととんでもないことになって行きます。小径車ならではのノウハウがてんこ盛りであります。

DSC_0212
インナーリングにシフトした後、こちらのケーブルも一端外してしまいましょう。



DSC_0213

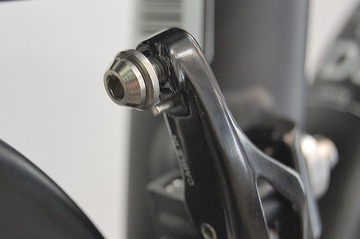

取付ボルトの下にピンが見えます。これコンバーターと言います。



DSC_0215

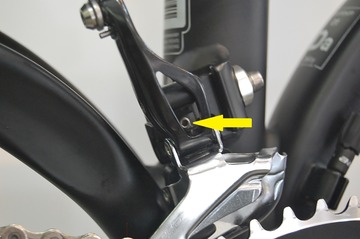

ケーブルはピンの後ろを通りボルトの手前から上へ出ていました。このボルトの脇にもワイヤーが喰う溝があります。


DSC_0225
次の項目にアシストボルトの調整が出てきますが、これいくら締めこんでもシートチューブに掠りもしませんから無視です。


DSC_0216
新品のフロントディレーラーにはオレンジのテープが貼ってあり、これに印刷された山形にチェーンリングの歯を合わせろとあります。


DSC_0217

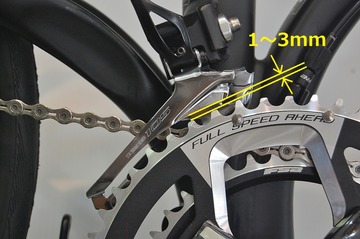

マニュアルによるとケージと歯の間隔が1〜3mm。


DSC_0219
次に、ケージとチェーンリングの平行度を出します。その後アウターリングとケージ外側が面一になるよう Lo 側アジャストボルトで調整せよとあるがこれは、とりあえず無視。


DSC_0224
シマノ指定のフロントディレーラー取付高さにセットできました。ここでも手動(てどう)変速が役に立ちます。ロングアームならでは利点ですね。10速以前のフロントディレーラーでしたら硬くて動きません。それではアウターリングに手動で変速してみましょう。


DSC_0220

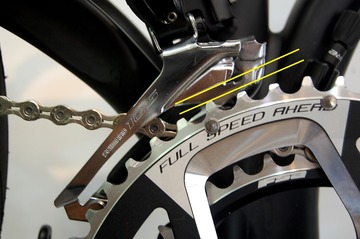

チェーンの上側がケージにぶつかりカタカタいっております。フロントディレーラーが後方に大きく傾くDAHONの宿命です。


DSC_0221

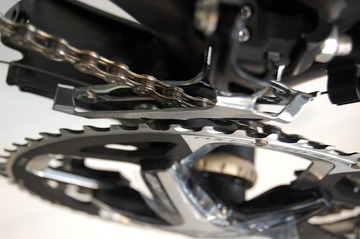

チェーンがケージと干渉しなくなるには、これほどフロントディレーラーを高い位置に持って行かねばなりません。



DSC_0229
次に、このTL-FD68 というツールを使います。



IMG_1726

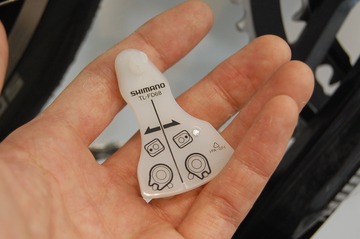

完成車には付属しませんがフロントディレーラー単体で購入すると付いてくるゲージです。



IMG_1727

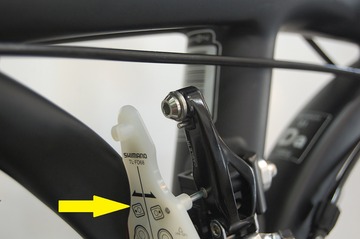

先ほどのピン(コンバーター)を入れ替え(ON / OFF)て、このフレームではどちら側にケーブルを通すか見極めるためのゲージです。


IMG_1728
上の図がコンバーターONで、下がOFF。



DSC_0231

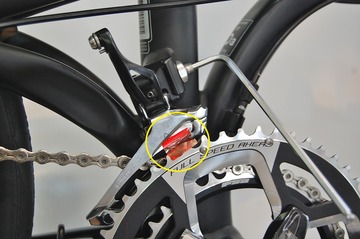

エリートの場合このツールさえもフレームと干渉してしまいセット出来ないのです。例えセット出来たとしてもこのツールを使う際、アウターリングとケージ外側が面一になるよう調整しなさいとあるので、当てにはなりませんが・・・・・・

明日につづく、
