DAHON Mu Elite フロント変速操作力を軽減する

DSC_0186

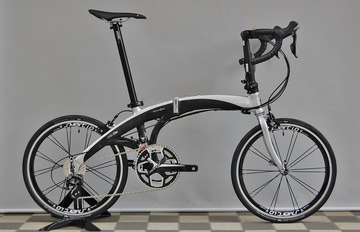

2015 / 2016 年モデルのDAHON Mu Elite オーナーの方、フロント変速の操作が重いなと感じる方いませんか。11速モデルのフロントディレーラー Shimano 105 FD-5800 にちょっとだけ手を加えるだけで変速操作力を大幅に軽減できますよ。でもこれインチキなやり方なので自己責任で!

DSC_0209

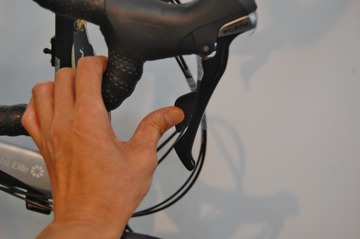

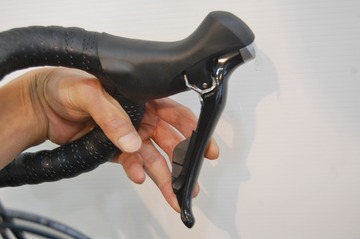

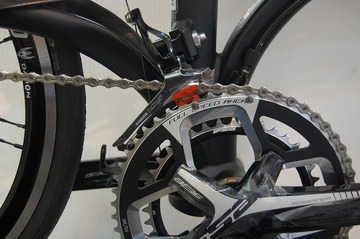

高価な 105 ST-5800 のデュアルコントロールレバーを標準装備とするエリートですが、頚椎ヘルニアを患ってから握力が落ち込んだぼくにとって左変速がSORA より重いんじゃないか?てな疑問が湧いて来るわけですよ。


DSC_0187

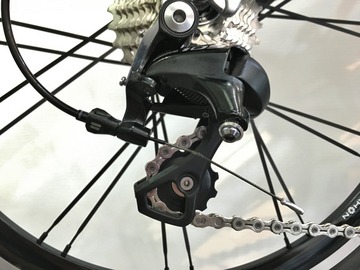

新車の組み立て中なので、リヤ変速から先に調整しちゃいますね。リヤメカの調整もシマノのマニュアルにはないぼくオリジナルのやり方です。他のリヤディレーラーでも基本同じです。



DSC_0204
先ずは、トップギヤに変速しておきます。これ忘れるともう1回楽しみが増えることとなりますよ。



DSC_0206

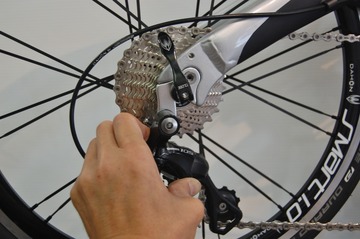

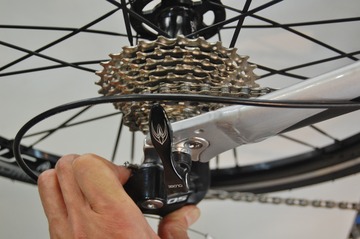

次にケーブルアジャスターを目いっぱい縮めておきます。



IMG_1692

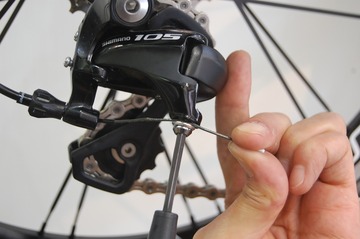

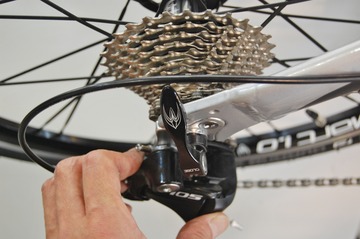

DAHON の工場で適当にアッセンブリーしてあるだけなので、シフトケーブルは一度外してしまいましょう。



IMG_1695

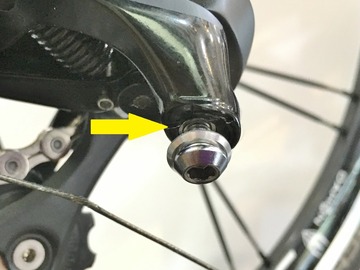

インナーケーブルが何処に挟まっていたのか見ておいてください。ケーブルが通る部分に溝が見えますね。



IMG_1698
白いマーキングもあります。取付けボルトの上側を通せとの指示です。



DSC_0189

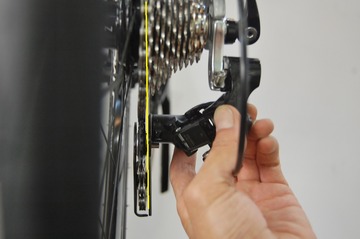

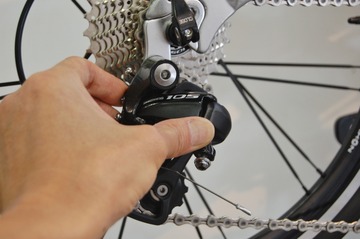

ここから右手でクランクを回しつつ、ディレーラーを手で押し込みロー側に手動( ”しゅどう” ではなく ”てどう” )変速させるわけです。



DSC_0210

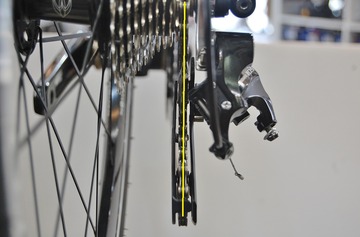

ちょっとガイドプーリーがロースプロケットより奥(左側)に行き過ぎてますね。



IMG_1705

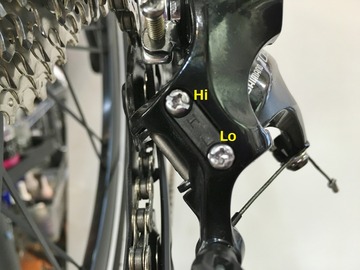

この場合は、Lo 側ストップスクリューを締め込んで行きロースプロケットとガイドプーリーが一直線状に並ぶように調整します。おっとディレーラーを押し込む手は緩めないで下さいね。逆に行き足りない場合は緩めます。



DSC_0192
同じくクランクを回しながらディレーラーを押している力を緩めて行き、トップに変速します。



DSC_0191
今度は Hi 側 ストップスクリューでトップ側をアジャスト。



DSC_0193
DSC_0194
DSC_0195
DSC_0194
DSC_0193
Hi Lo の位置が決まったら、手動変速でローに押し込みディレーラーのリターンスプリングに任せトップに変速させるを繰り返し様子をみます。ハイとローの位置でギヤ鳴りがするようであれば、ストップスクリューを再調整します。


DSC_0201
ここで初めてケーブルをロック。なるたけ引っ張った状態で取付けて下さい。



IMG_1703
正しいケーブルの通し方です。



DSC_0203
トップの位置からシフトレバーを1クリック。



DSC_0205
クランクを回しても次のギヤへは上がって行かないでしょう。ケーブルのテンションが張れていないからです。



DSC_0206
クランクを回しながらアジャストスクリューを緩めて行くとケーブルが張って行き、やがて次のギヤに変速します。張りすぎるとシフトダウンの変速スピードは上がって行きますが、アップの際小さなギヤに落ちづらくなりますのでギヤ鳴りが出ない位置を探りましょう。


DSC_0207

最後に全てのスプロケットギヤの変速状態を確認して調整は完了です。ワイヤーを外した状態で行う手動(てどう)変速調整は、フルアウターを使うフォールディングバイクや年数の経ったバイクには、非常に有利な方法で、ディレーラーのパンタグラフの動きが渋かったり、リターンスプリングの張力が弱まっていたりすれば、シフトアップに支障が出ます。この状態で完璧に動き、ケーブルを繋いだ後に支障がでれば、アウターケーブルの取り回しが悪く、摺動抵抗が大きいか又はケーブルの錆び付き、その先はシフター自体の故障が考えられます。モールトンTSR のSRAM DD3 リヤディレーラーとのマッチングの悪さもこの方法で発見できました。


DSC_0208

長くなりましたので本題は、明日に、
