船長のDAHON Mu SLX Di2 ブルホーンメンテナンス 3

さて素晴らしいクランクをご紹介しよう。基本構造は、K 君がMu SLX に組んだ 3D FLOW と同じだが更なる軽量化が図られている。進化を遂げるROTOR のクランクは、この世に流通する中で最も理想的な形だと言えよう。

DSC_9837

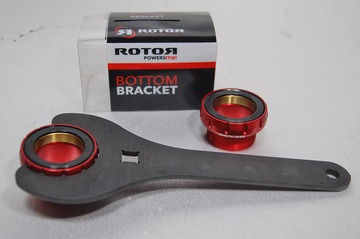

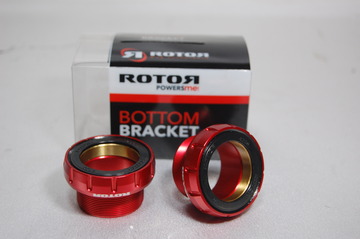

ROTOR BSA30 BOTOM BRACKETS  25.200円(税別)
セラミックベアリング仕様で、24mmスレッドBBフレームにROTOR製30mm規格クランクを使用できる可変BB。


DSC_9802
専用のレンチが付属。(四角い穴はトルクレンチ用)



DSC_9803
しっかりと掛ってくれます。



DSC_9804
重量は、85g。



DSC_9805
オイルシールのリップ部は、紙のように薄く、抵抗を最小限にしてセラミックベアリングの性能をスポイルしない構造。


DSC_9800

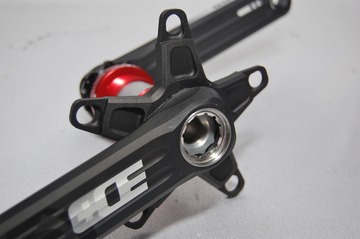

ROTOR 3D+ CRANK 54.000円(税別)
110 PCD  30mm アクスル



DSC_9797

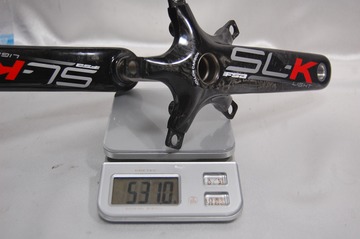

重量を計測してみる。FSA SLK カーボンが531.0g。


DSC_9798

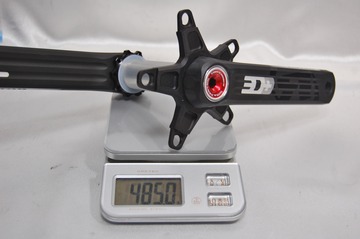

ROTOR 3D+ は、485.0g とカーボンを超えた!



DSC_9799
これがドリルホールによって肉抜きされた痕。クランクアーム先端から2本、アクスル側から1本、計3本が貫通している。


DSC_9836
フィキシングボルトを外すとドリルホールが見える。



DSC_9806

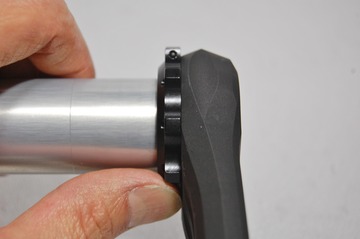

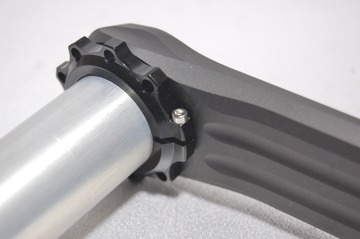

これがプリロードナットで、ノンドライブサイド(左クランクアーム)の根本に配置されたデバイス。(デバイスの割りとキャップボルトに注目)



DSC_9807
DSC_9808
内部がネジ加工され、回していくとBBに近づく方向に動くのだ。



DSC_9809
仮想の組付けをシュミレーションしてみよう。



DSC_9810
ドライブサイド側のクランクアームをはめ込む。



DSC_9811
フィキシングボルトを締めこんで行きBBに近づいて行く。更に勘合が強くなりやがて止まる。



DSC_9812
これでピッタリくるBBシェル幅を持つフレームなど無いに等しい。逆に言えばフィキシングボルトを締めただけで全体が一体化してしまったらクランクアームがベアリングのインナーレースを強く押し付けてしまっているかもしれない。


DSC_9813

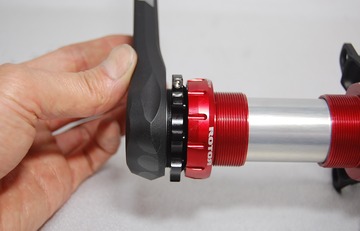

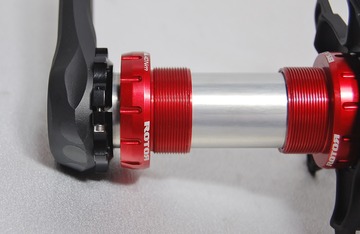

これが正解!今開いている隙間は、BBシェルの製造工程にもよるし、どれだけフェイスカットしたかにもより、バラつきが出て当然である。隙間があるっていう事は当然横方向にガタが出るがベアリングには何のストレスも掛っていない状態だ。


DSC_9814

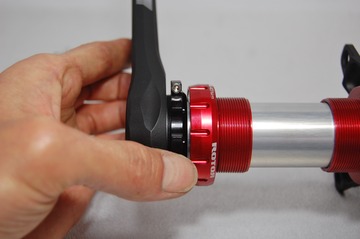

ここからプリロードナットを緩めて行くと、(レンチは使用しない)



DSC_9815
ガタが無くなりほんの僅かだけベアリングにプリロードを掛けた状態で止められるのだ。



DSC_9816

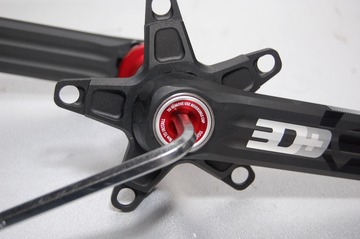

プリロードが決まったら2mm アレンキーでプリロードナットを固定。アヘッドステムと同じです。なんと素晴らしいんでしょう!


DSC_9817

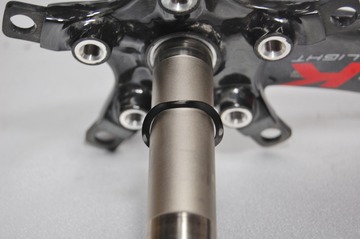

このような機構を持たない他のクランクは、これをウェーブワッシャーでごまかしているだけなのです。



DSC_9818
こんな薄いウェーブワッシャーでも鋼(はがね)ですから接触し始めと平たくなるまで潰れたのではベアリングに掛るストレスが大きく違うこととなります。


DSC_9819
さて車体への取付のために分解します。


DSC_9820

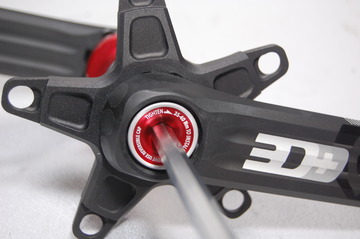

フィキシングボルトを外します。


DSC_9821
がっつり勘合してますからそう簡単には外せません。


DSC_9822

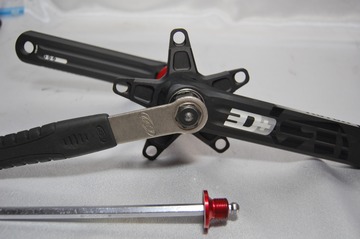

次にスチールナットを外しますが、シマノのロックリングツール(TL-R15)が使えます。



DSC_9823
スチールナットを緩めます。



DSC_9825
はい外れました。



DSC_9826

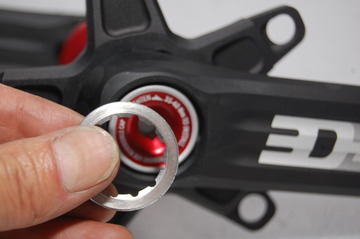

カップ形になってますね。



DSC_9828

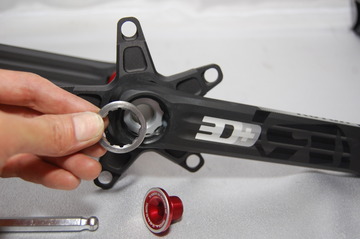

今度はこれを裏返して使います。


DSC_9829
先にフィキシングボルトを入れてしまいます。



DSC_9831
DSC_9832
DSC_9834

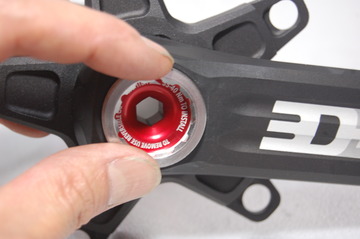

先ほどのスチールナット裏返して挿入。レンチで緩めてくれば、



DSC_9835
セルフリテーニング!


優秀なクランク機構が分かったところで組み込んで行きましょう

IMG_1501
IMG_1500

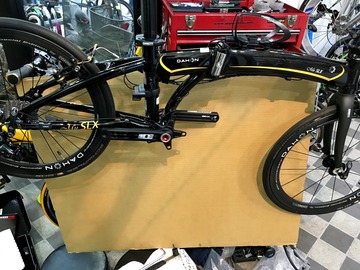

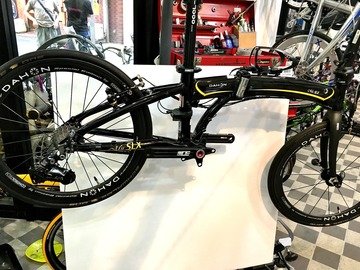

撮影用のバックも段ボールからプラ段にアップグレード。



DSC_9841

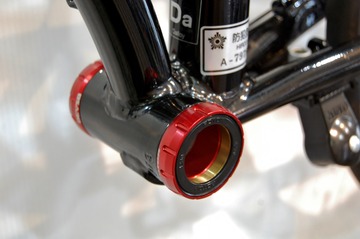

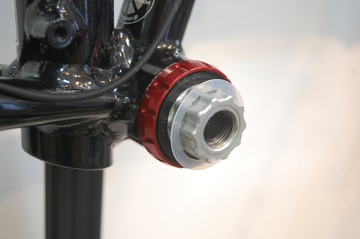

BB を組付け、


DSC_9843

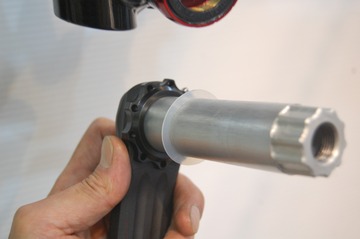

クランクを挿入しますが、左右それぞれ0.5mm のプラスチックスペーサーが入ります。


DSC_9842

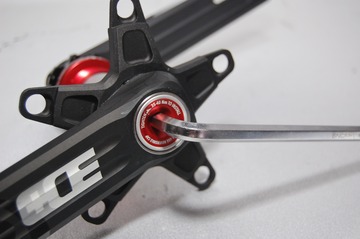

フィキシングボルトを規定トルクで締め付けます。



DSC_9852
あれ? プリロードナットが動きません? これはドライブサイドのクランクとシャフトの勘合が終わる前にベアリングを潰ししまっている状態です。当然クランクの回りも重い。


DSC_9844
ノンドライブサイドのプラスチックスペーサーを抜きます。



DSC_9852
まだ動きません。



DSC_9843
ドライブサイド側も抜いちゃいましょう。ここまで来るのに先ほどのセルフレテーニングの作業を3回ほどやりました。めんどくさいと思うでしょう? いや優れたパーツは、こういう作業が楽しいのです。



DSC_9852
今度は動きだしました。



DSC_9854
適切なプリロードを掛けます。



DSC_9859

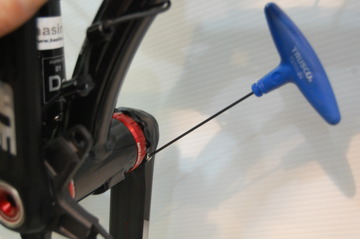

2mm アレンキーでプリロードナットを固定すれば終了。



DSC_9858

さて滑らかな回転は得られたのかな?フィリップしてみます。



DSC_9857

早すぎて見えない!
