モールトン DOUBLE PYLON のメンテナンス 2

DSC_9291

ダブルパイロンのフロントサスペンション Flexitor(フレクシター)の分解は、喉から手が出るほどに楽しみだが、本題のリヤサスペンションピポットの修理に入ろう。

DSC_9309

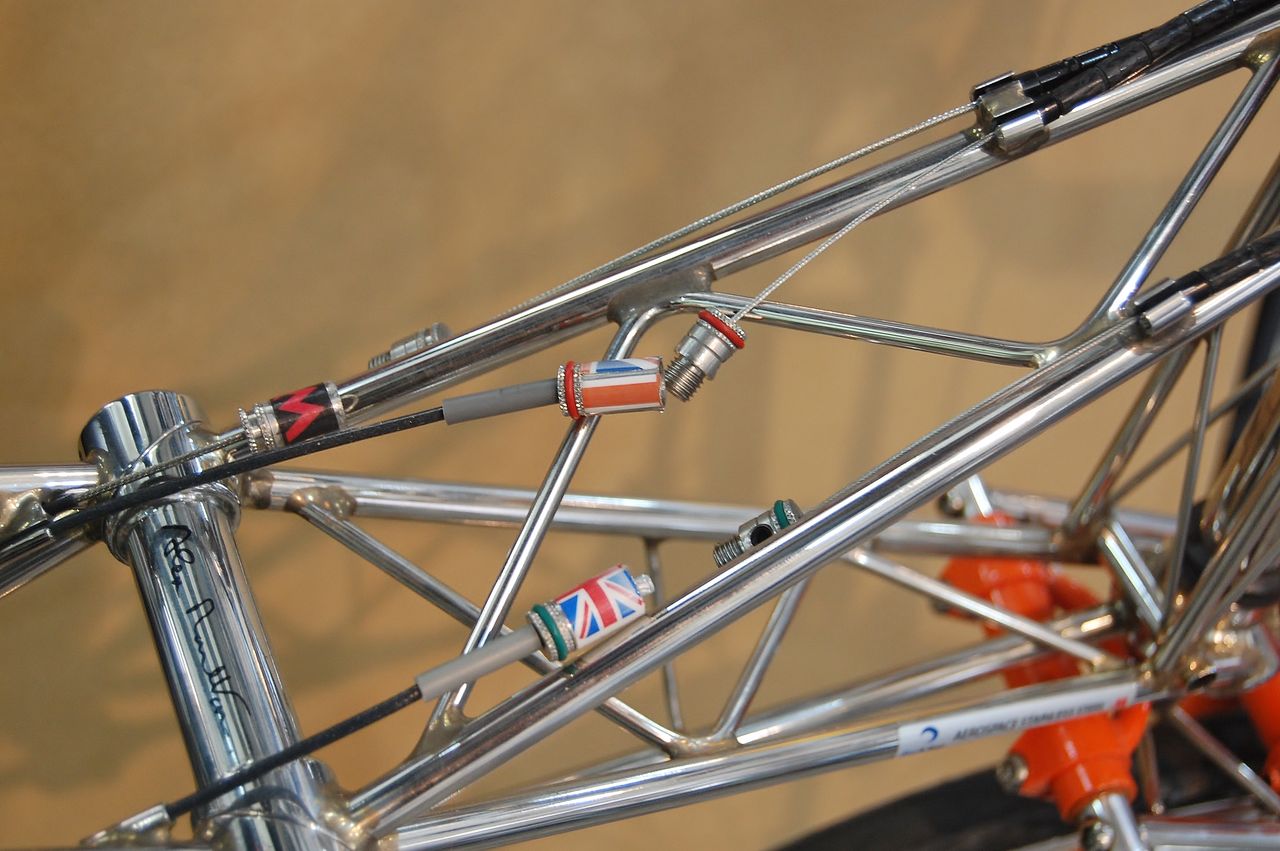

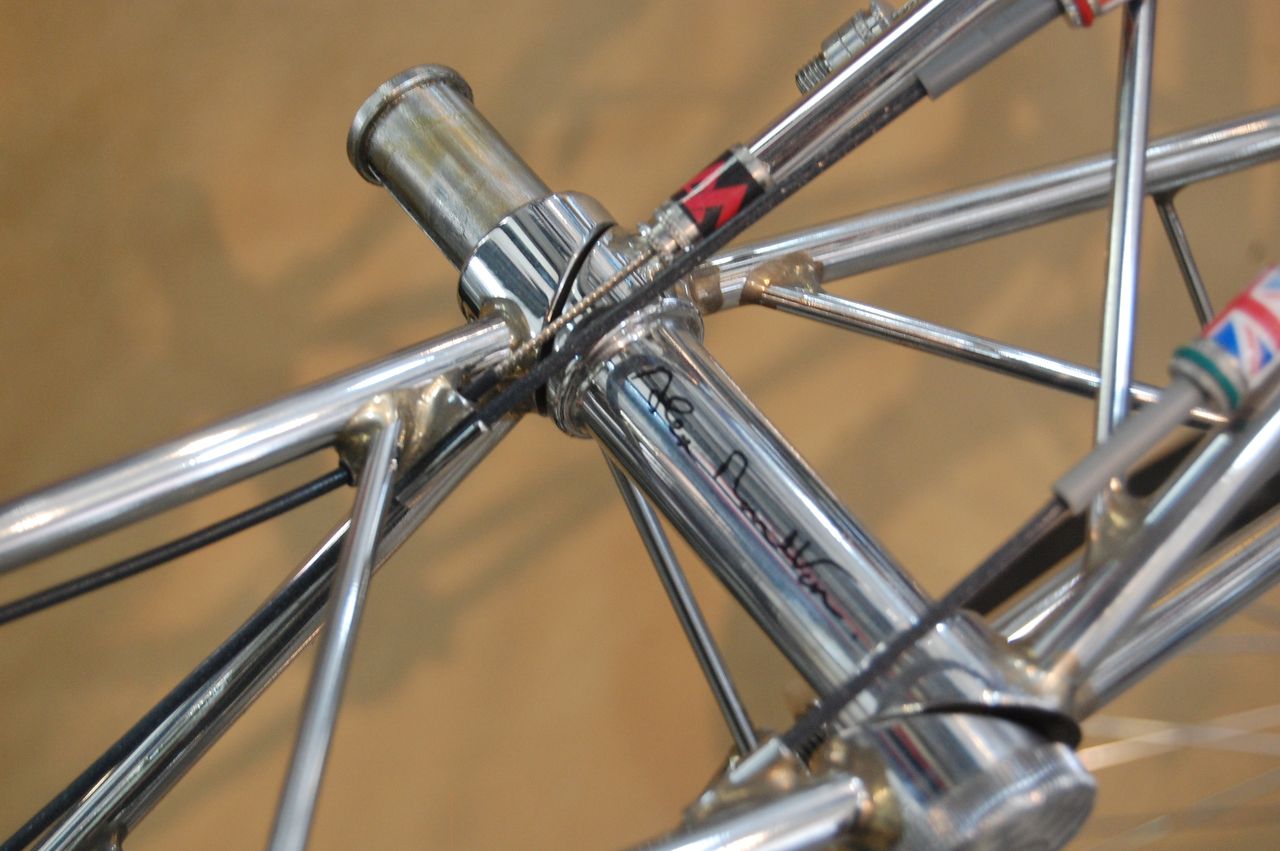

ダブルパイロンは分割式なので、作業がやりやすいようにフロントセクションを外してしまいましょう。先ずはカプラー(間違わないようにOリングで色分けされている)を緩めて3本のワイヤーを外しておきましょう。


DSC_9310
ロックリングを緩めます。



DSC_9312

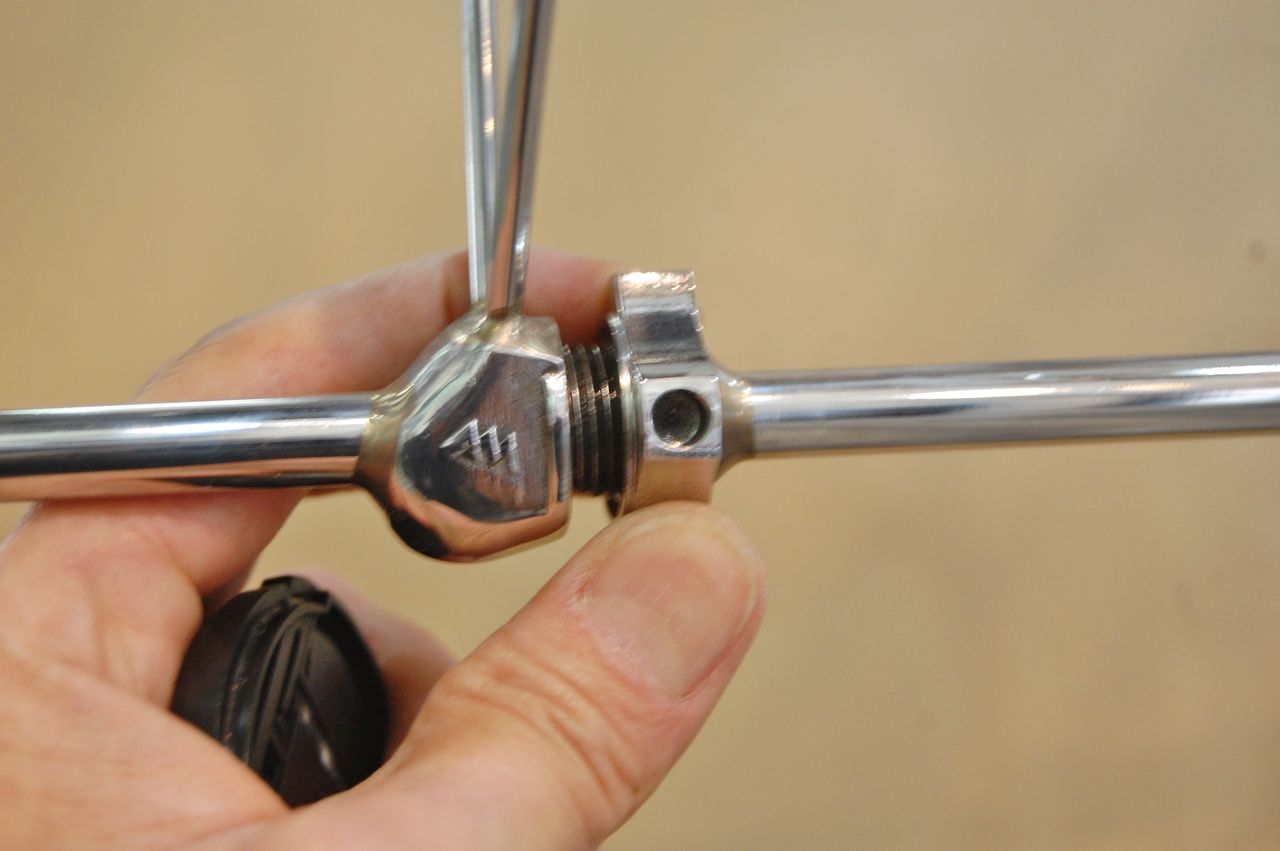

連結部をアレーンキーで緩めます。



DSC_9313
するとパイプが抜けて、



DSC_9314
分割できます。



DSC_9316
大分コンパクトになりましたね。



DSC_9323

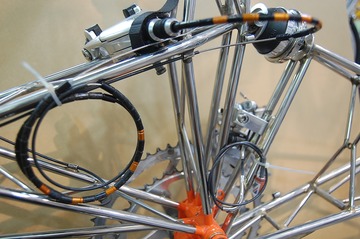

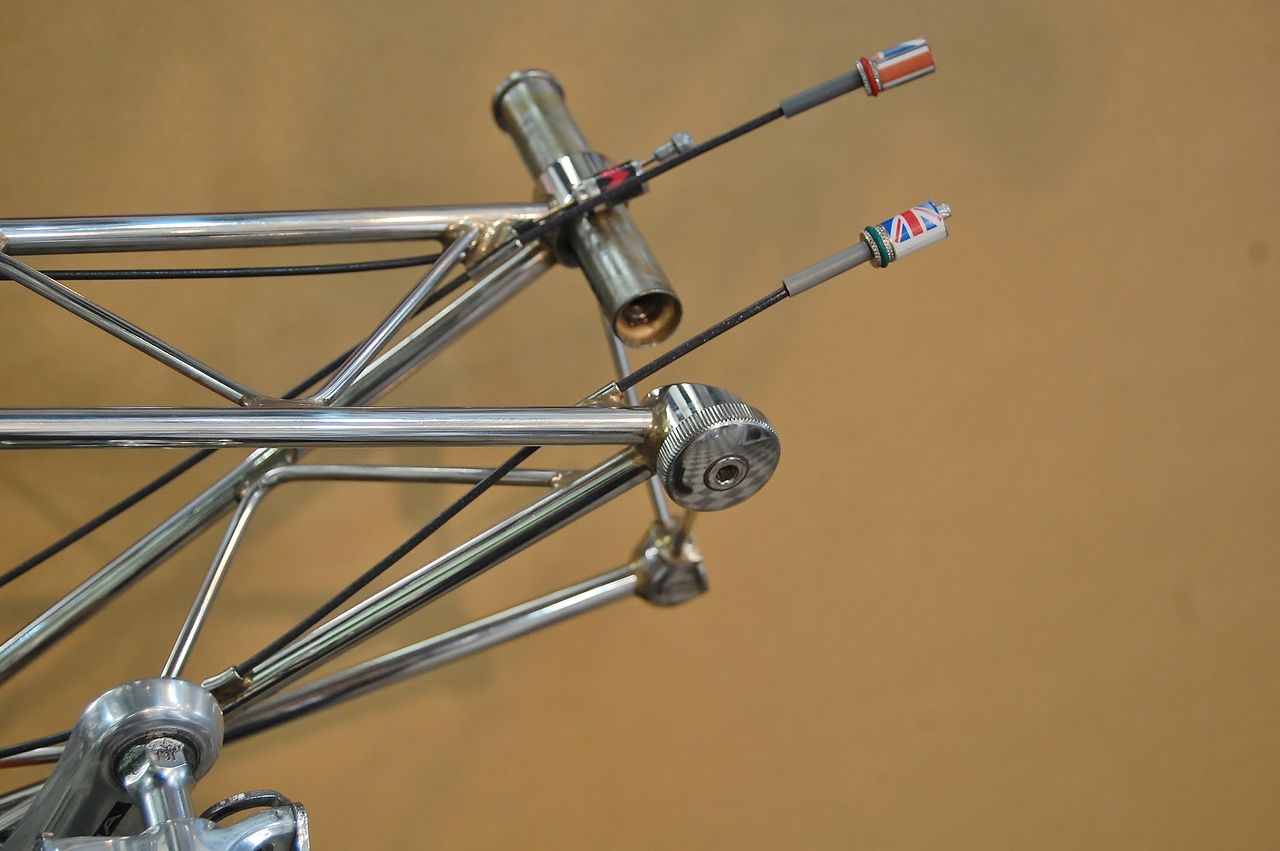

リヤアーム分割のためにワイヤーケーブルはこのように纏めておきましょう。



DSC_9317
問題のリヤピポットですが、



DSC_9318

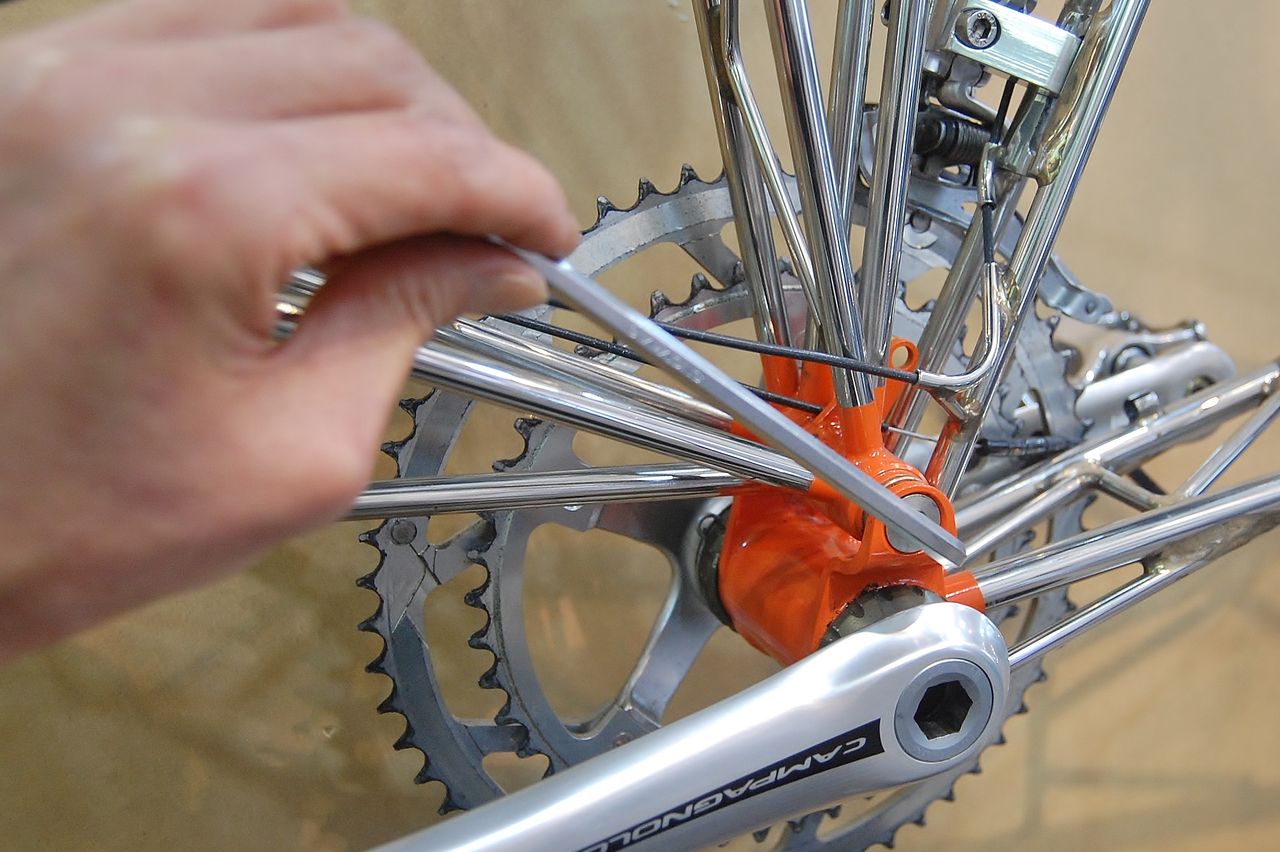

時計の針で10分ほど緩めただけでガタガタになります。



DSC_9320

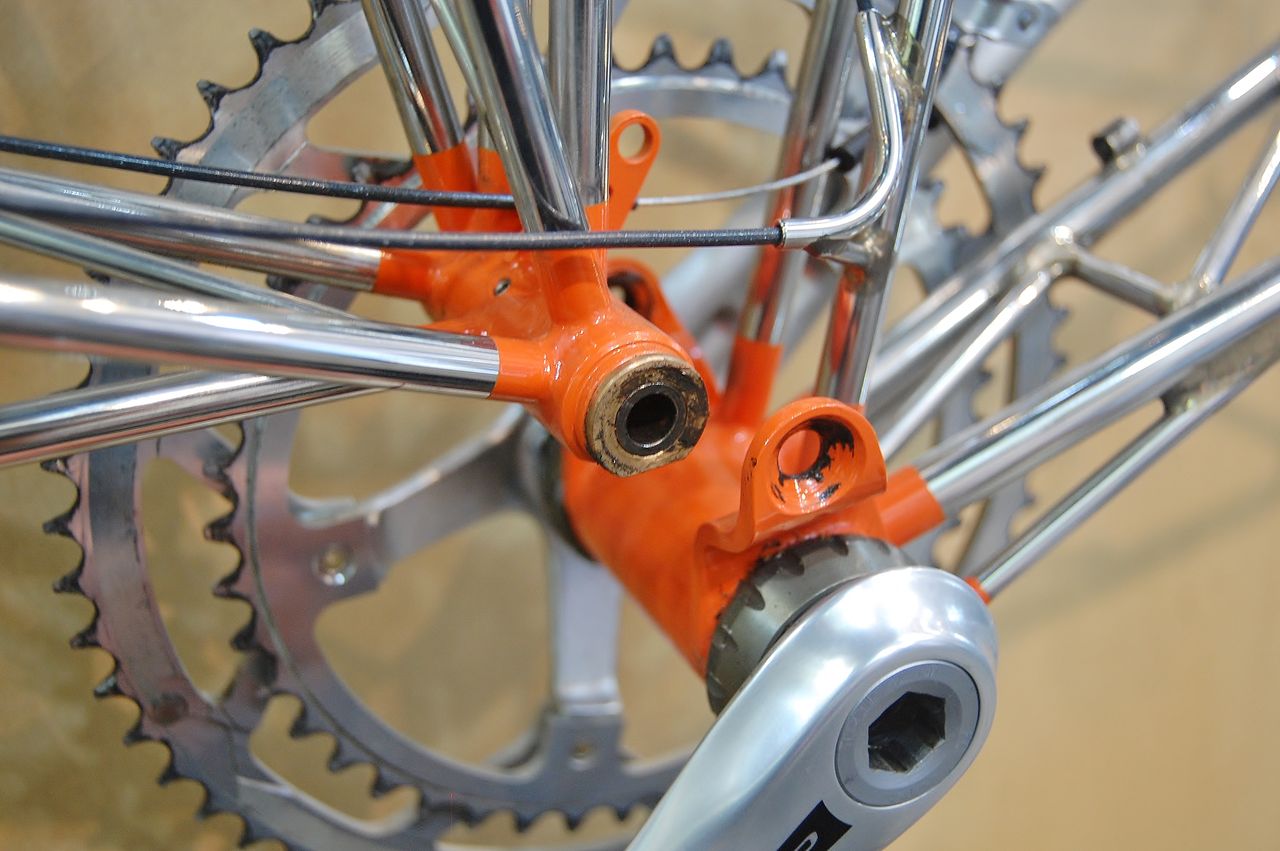

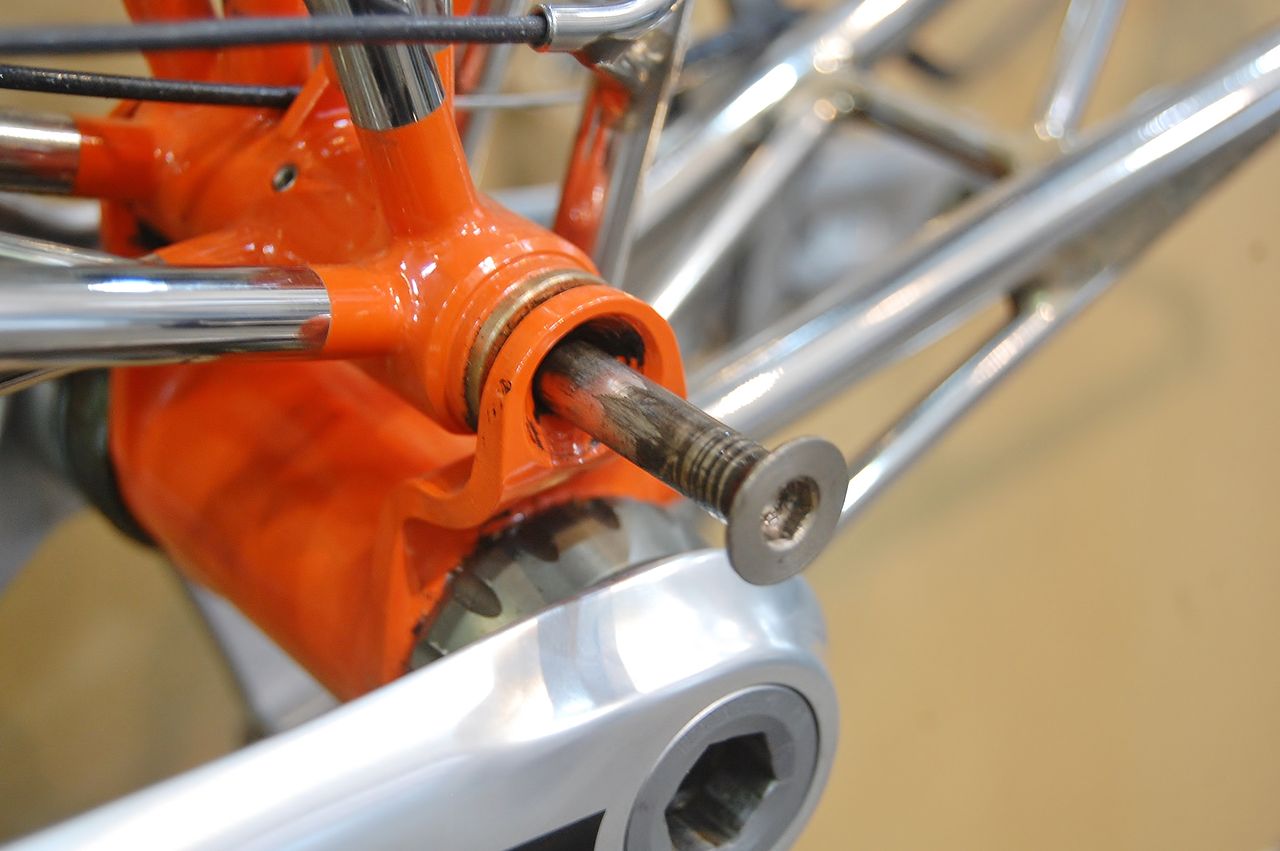

ピポットシャフトを抜いてみます。



DSC_9321

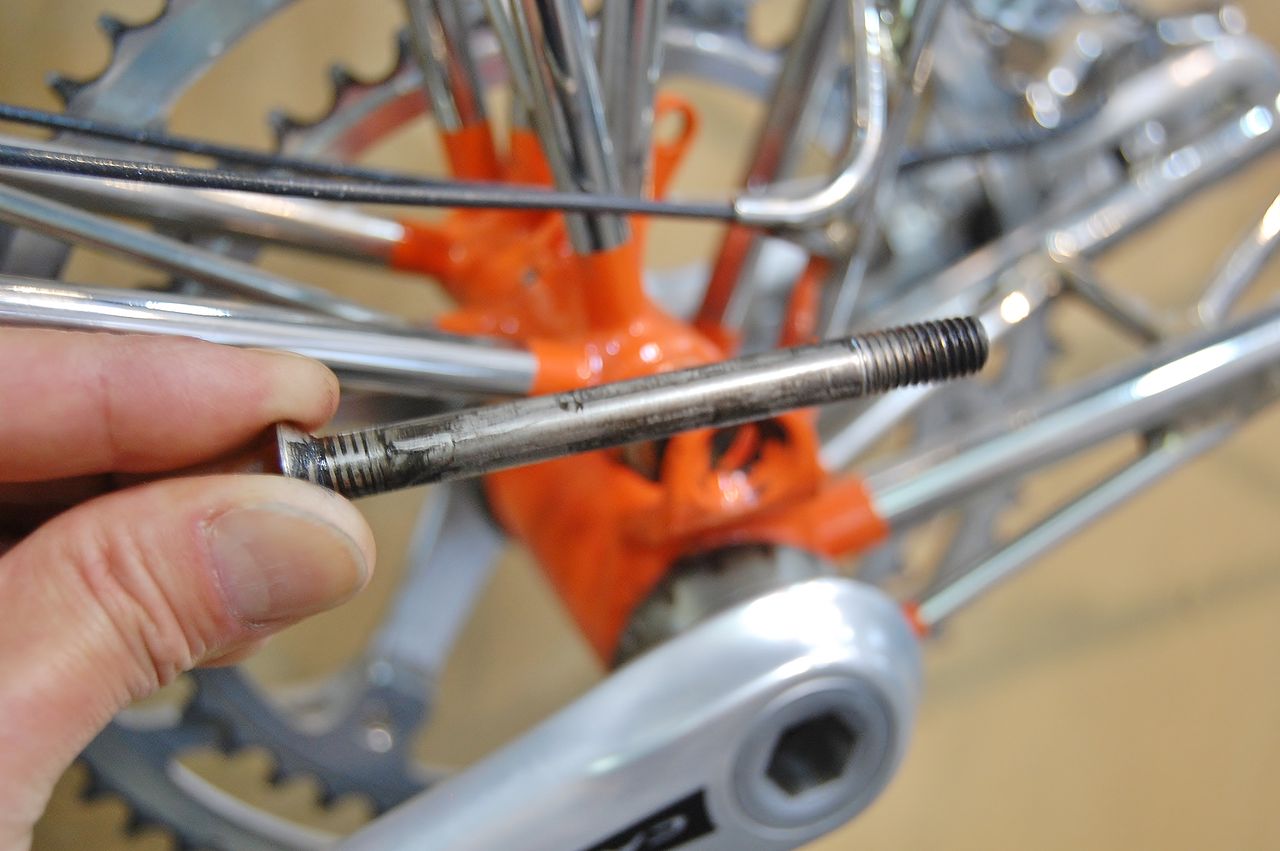

皿ビスは、AM-GT と同じですが、ダブルパイロンはこれ用に作ったボルトのようです。



IMG_0526
先生の AM-GT Mk-兇鯤解した際、全ネジのピポットボルトが出てきたときには、ビックリしたが。



DSC_9322
これでハイドラスティックの取付を外せば後方に分離できました。出てきた油はグリスではなくオイルのよう。



IMG_1281

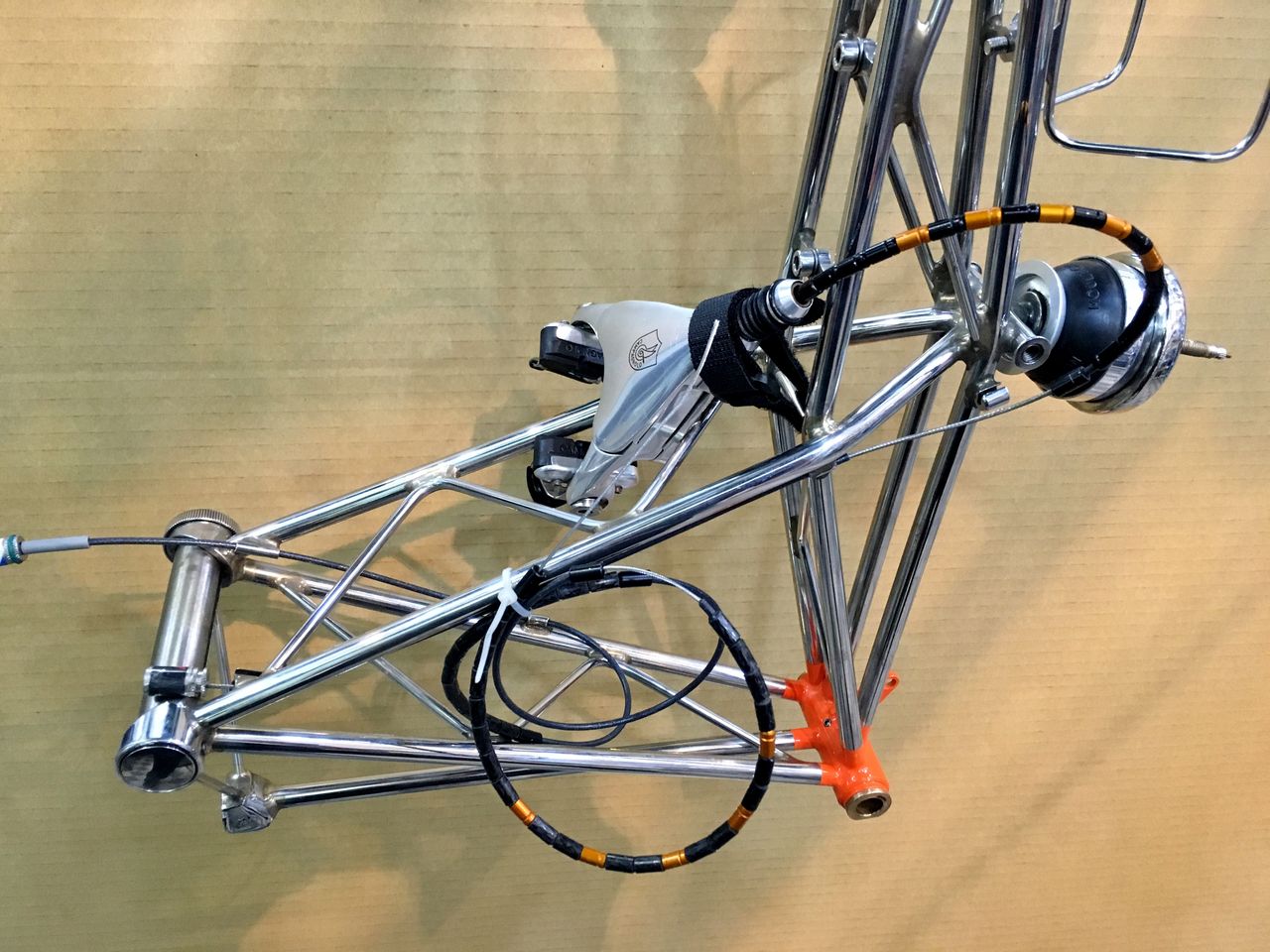

更にコンパクトになりました。ターミネーターの部品みたい。



IMG_1255

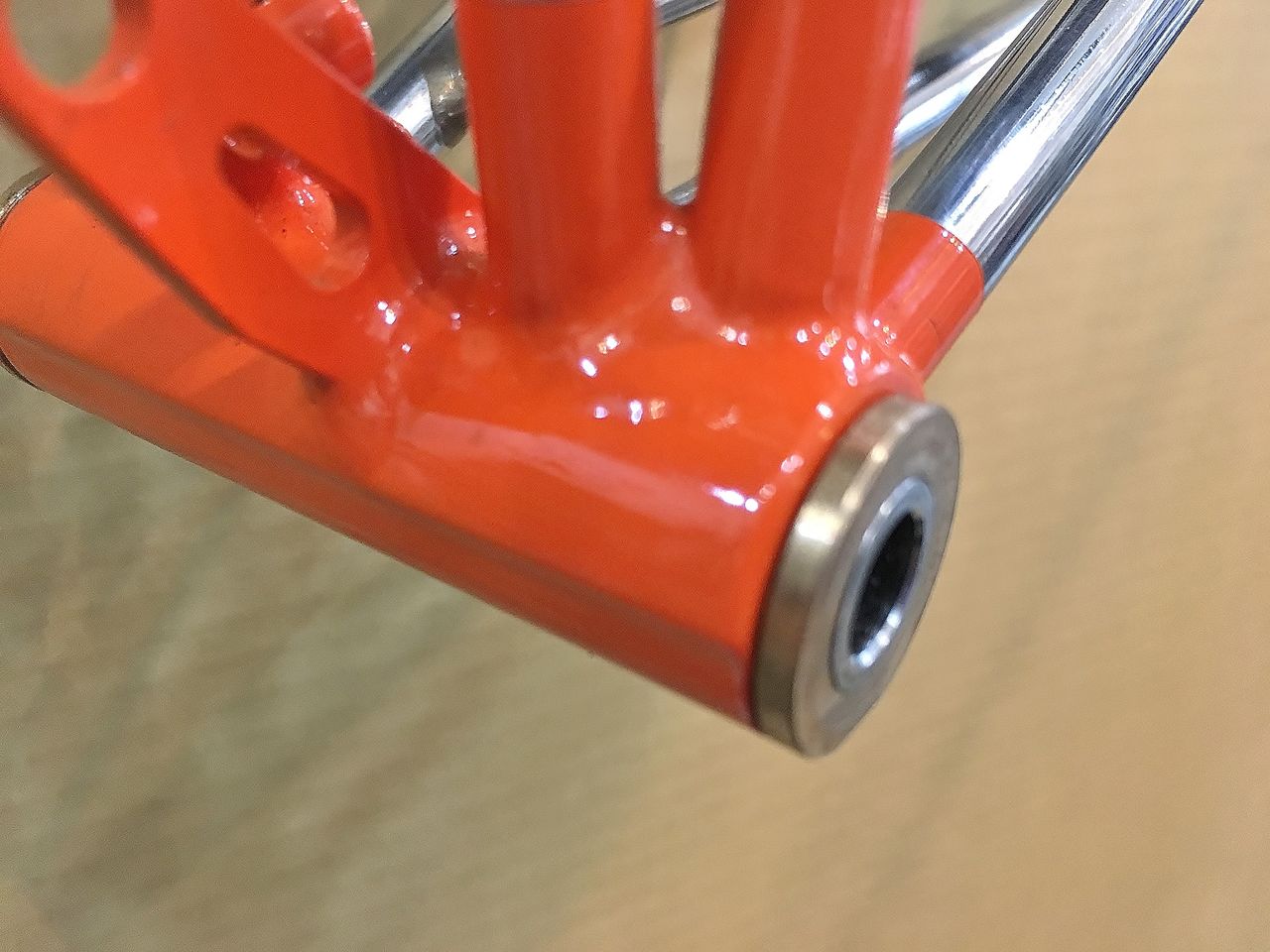

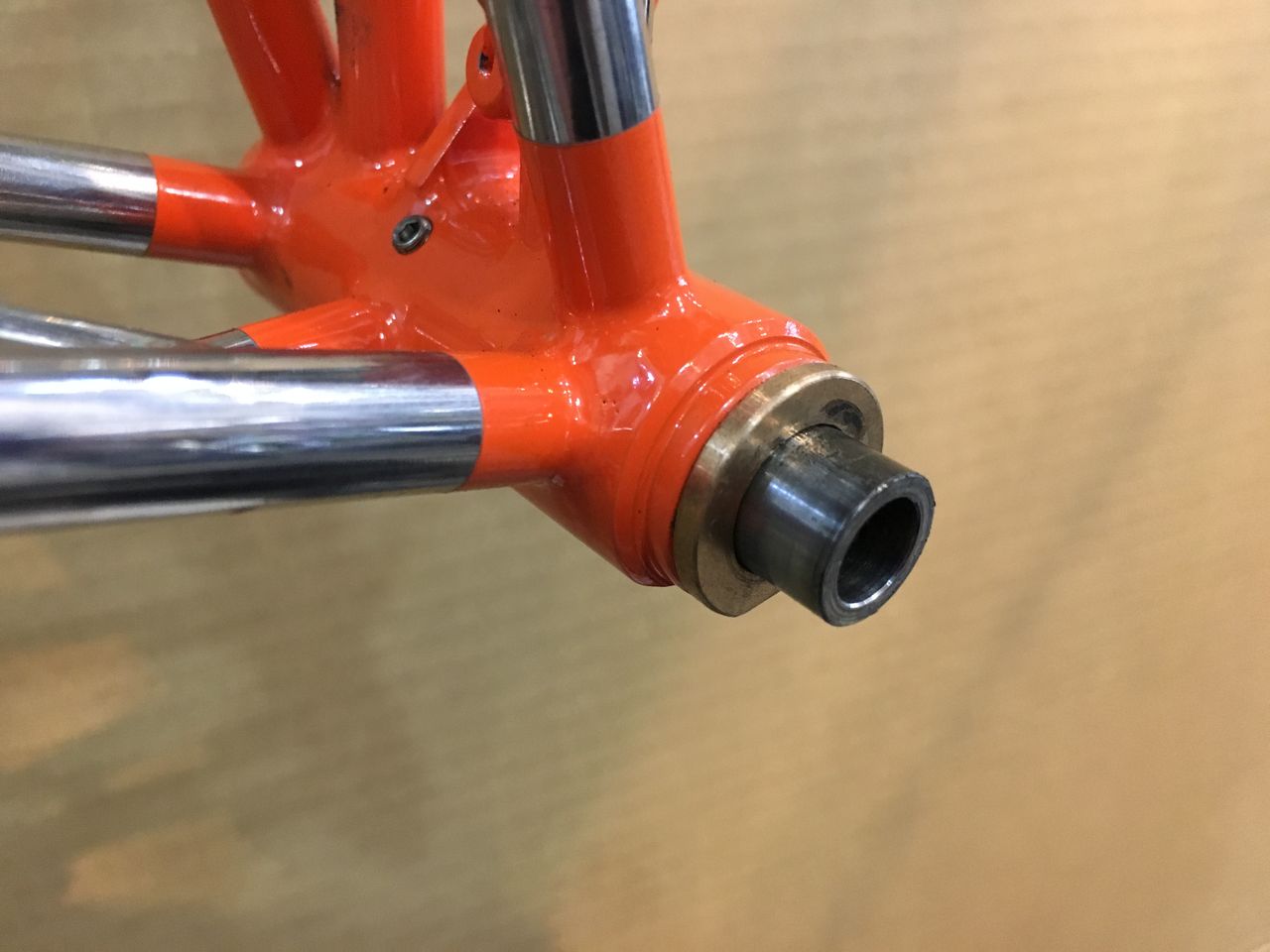

右側のブッシュです。スピンドルがいい塩梅で僅かに飛び出ていますね。



IMG_1253

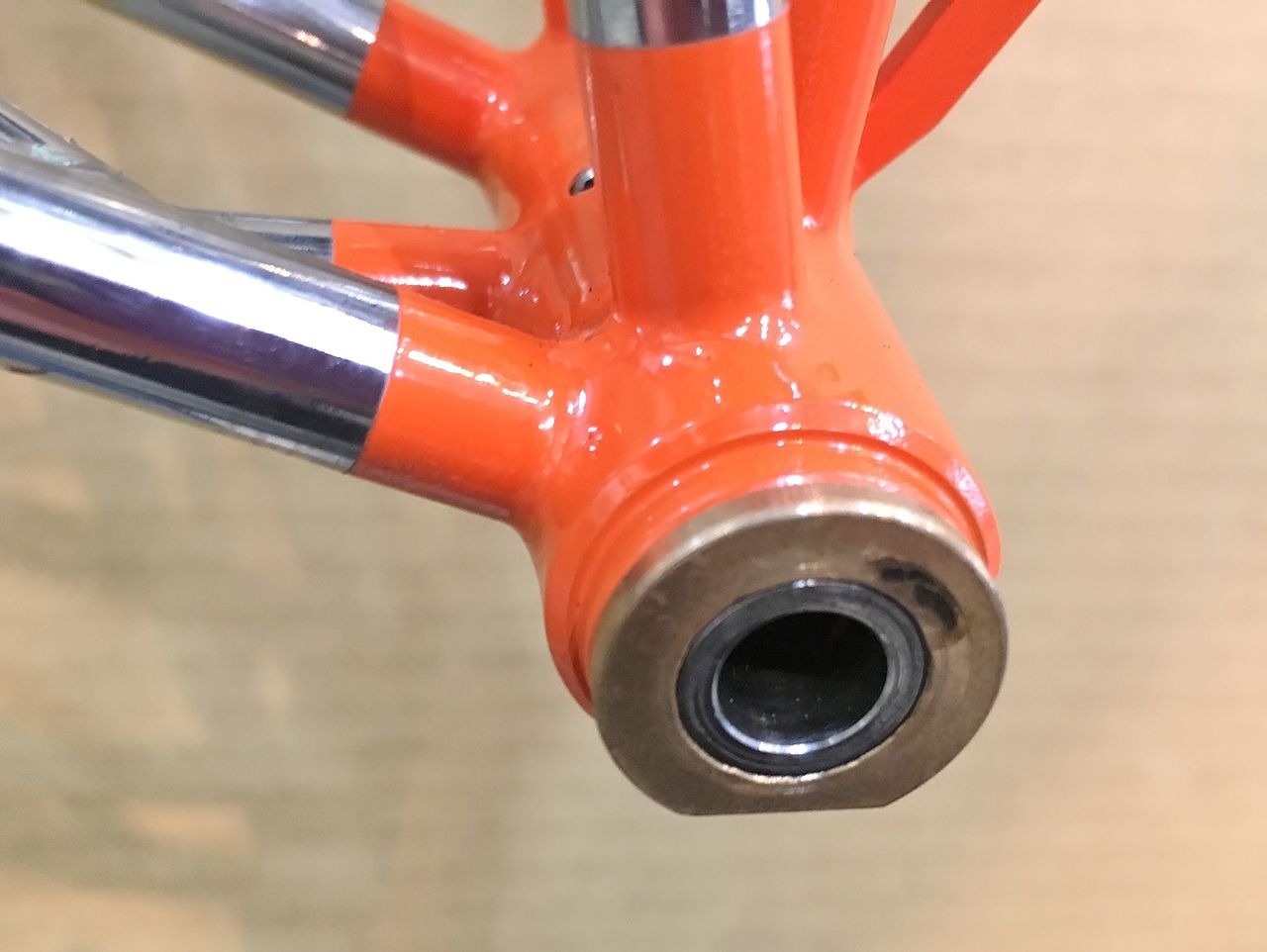

左側はひどいです。ブッシュよりスピンドルの方が引っ込んでます。これでフルトルクで締め付けたらリヤアームは動かなくなりますね。


IMG_1254

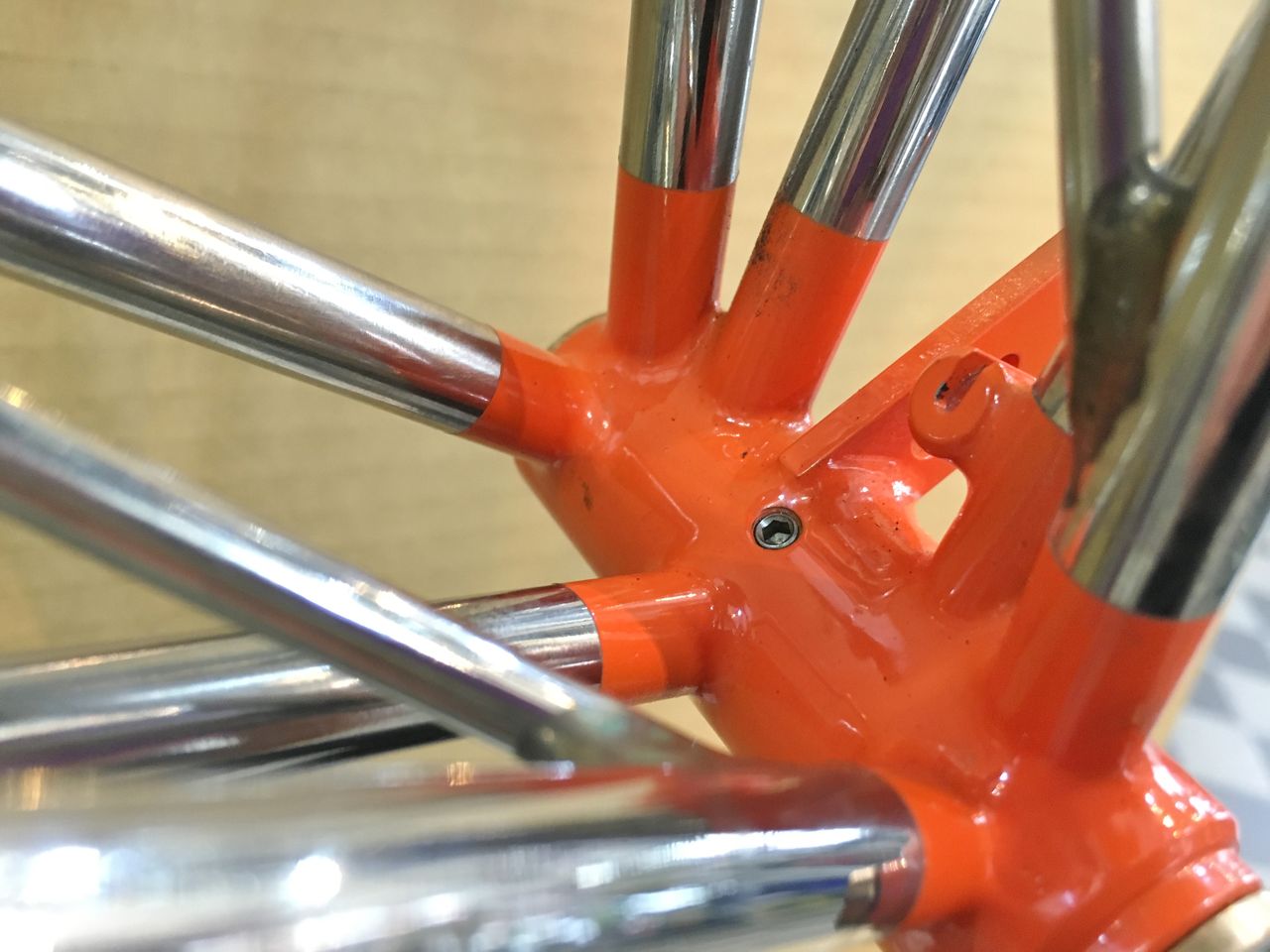

真ん中に見える芋ねじは何でしょう?



IMG_1256

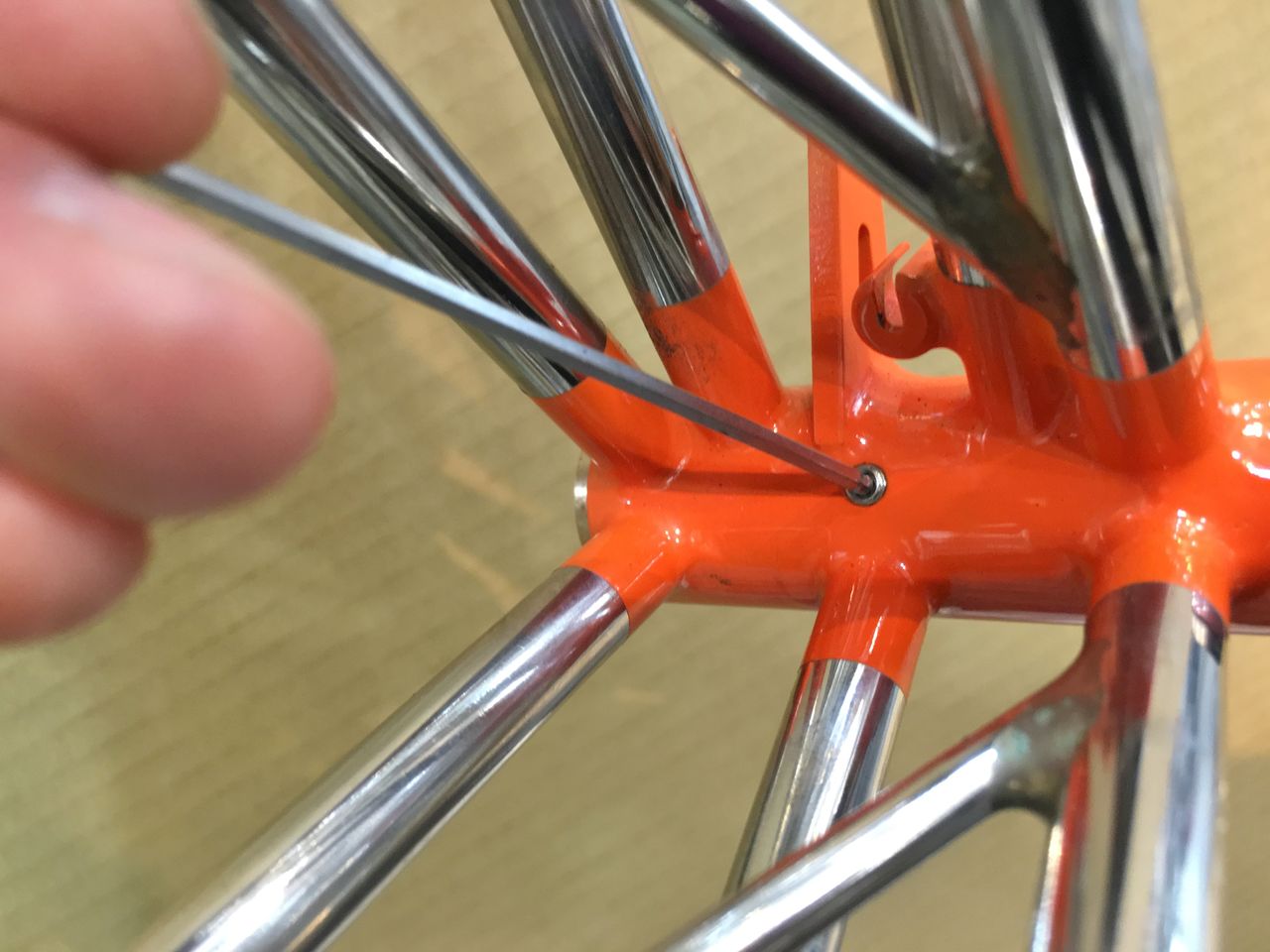

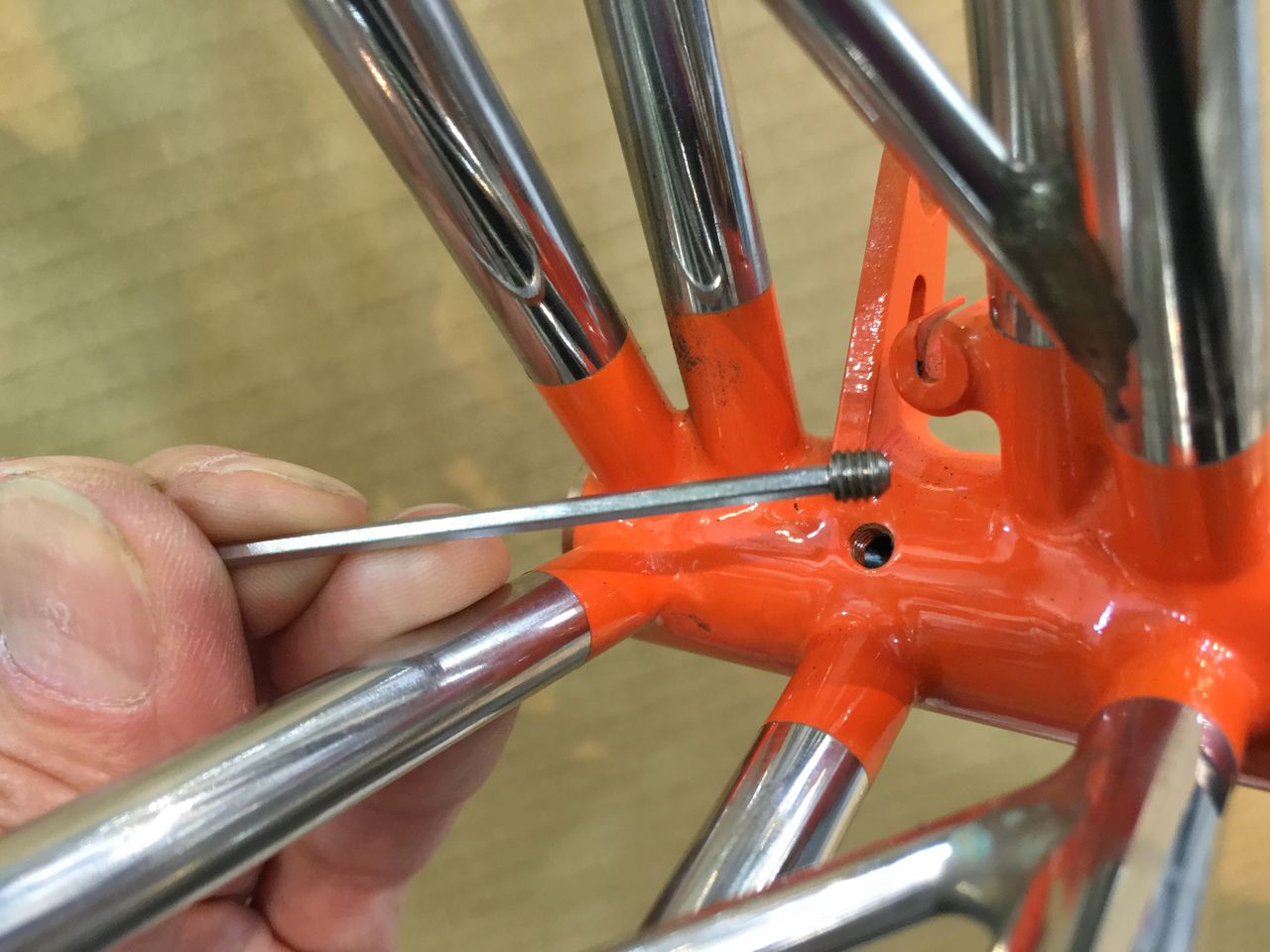

外してみましょう。



IMG_1259
どうやら給油口のようです。どうせ加工するならTSR のようにグリスニップルを付ければいいのに。これは最後のグリスの充填で苦労しそうですね。



IMG_1265

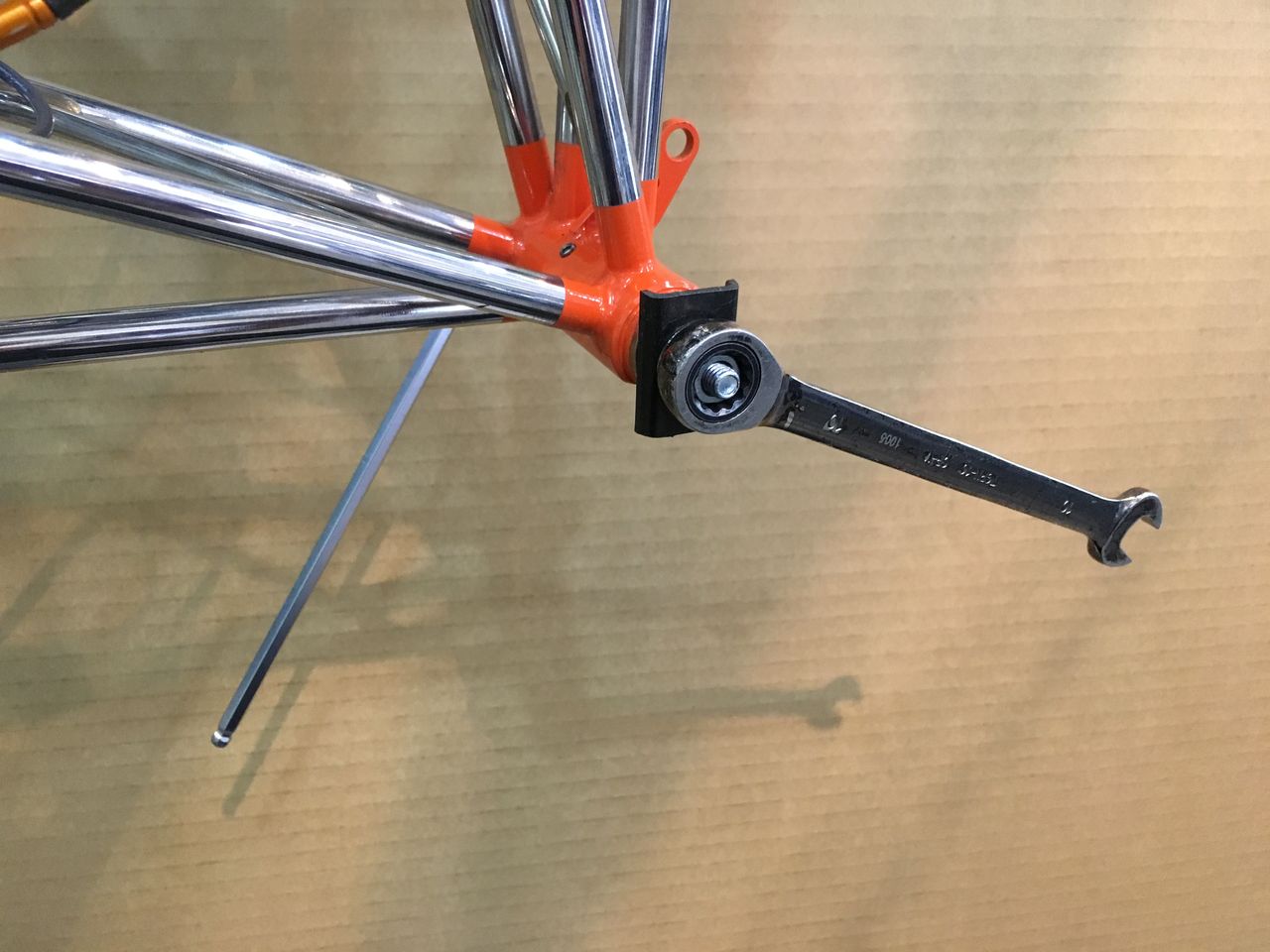

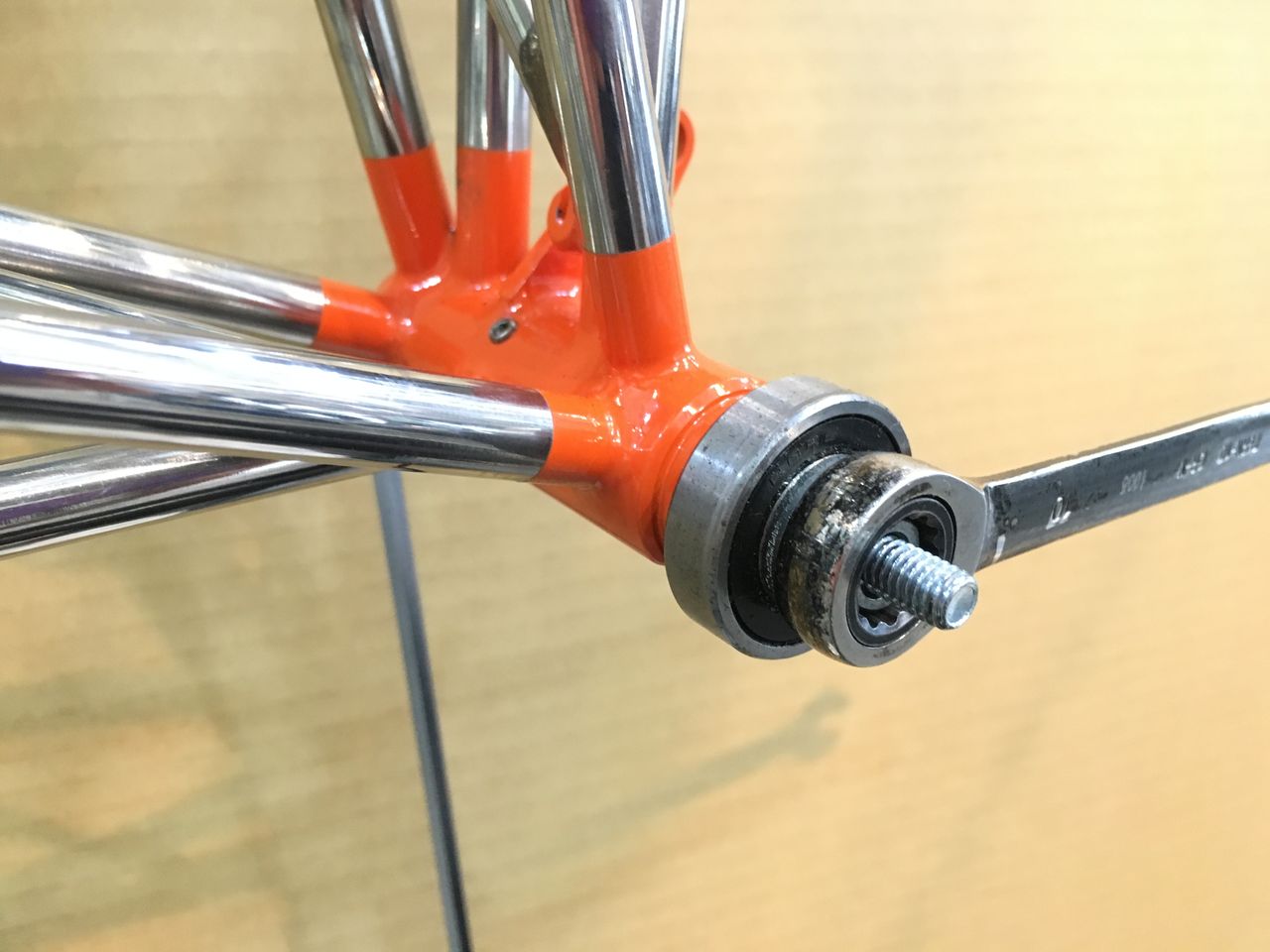

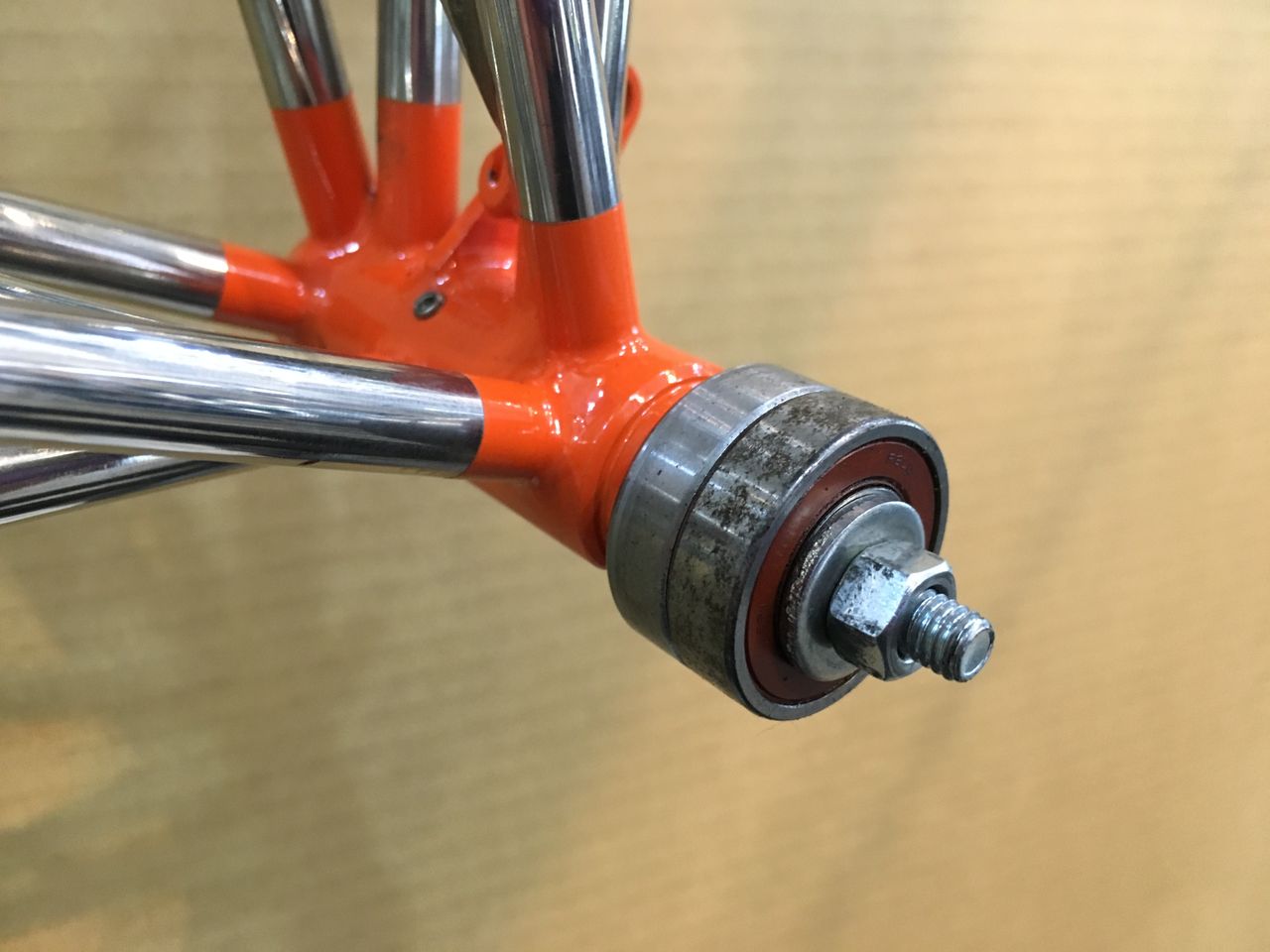

例によってスピンドルが出てきませんので引き出します。(本来であれば指で押せば出てくるはず)



IMG_1266
IMG_1267
IMG_1269
IMG_1270
IMG_1271
IMG_1273
IMG_1274
ようやく抜けました。これで本当に動いていたのかな?



IMG_1278

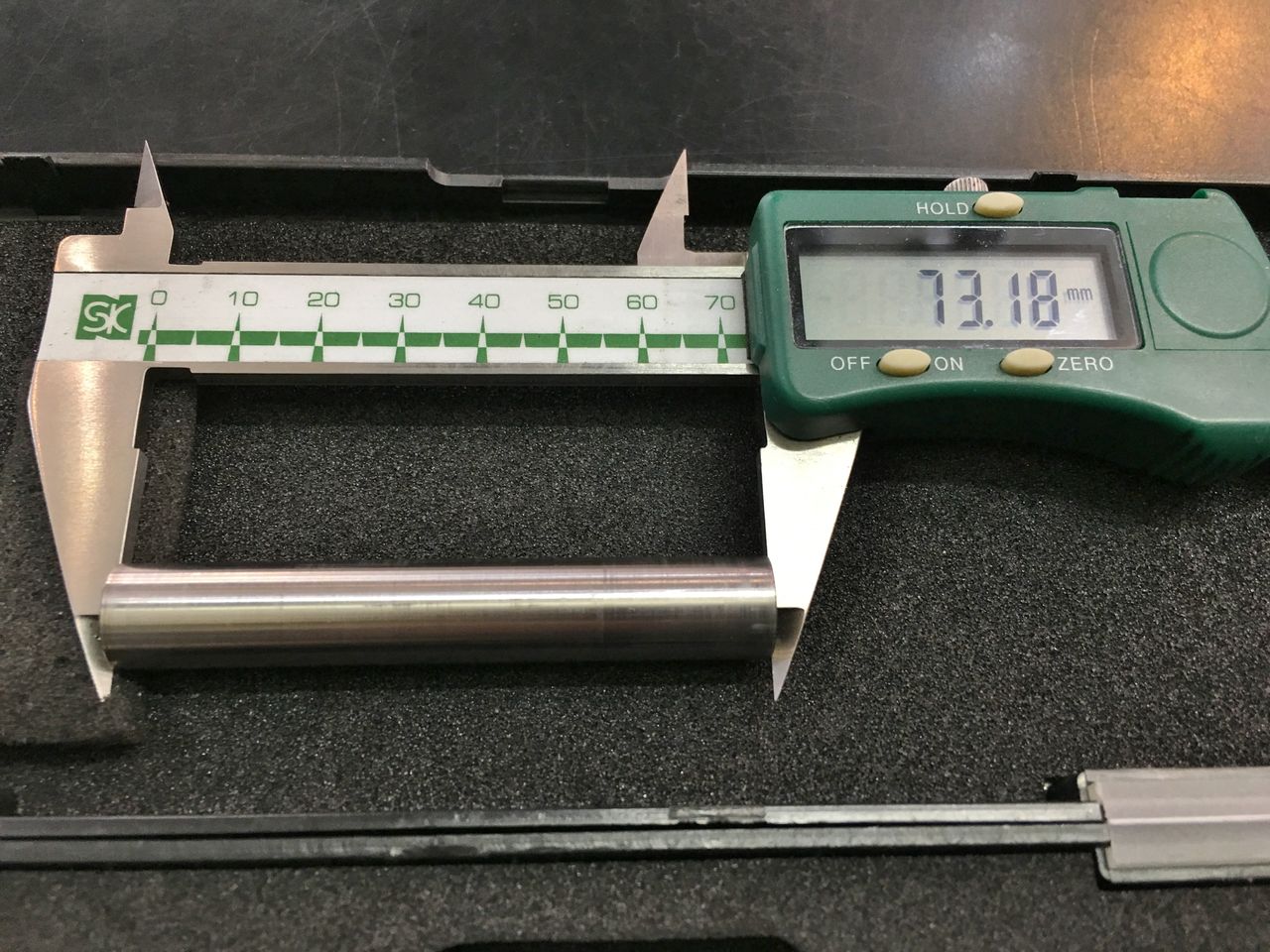

長さを測ると73.18mm。



IMG_1279

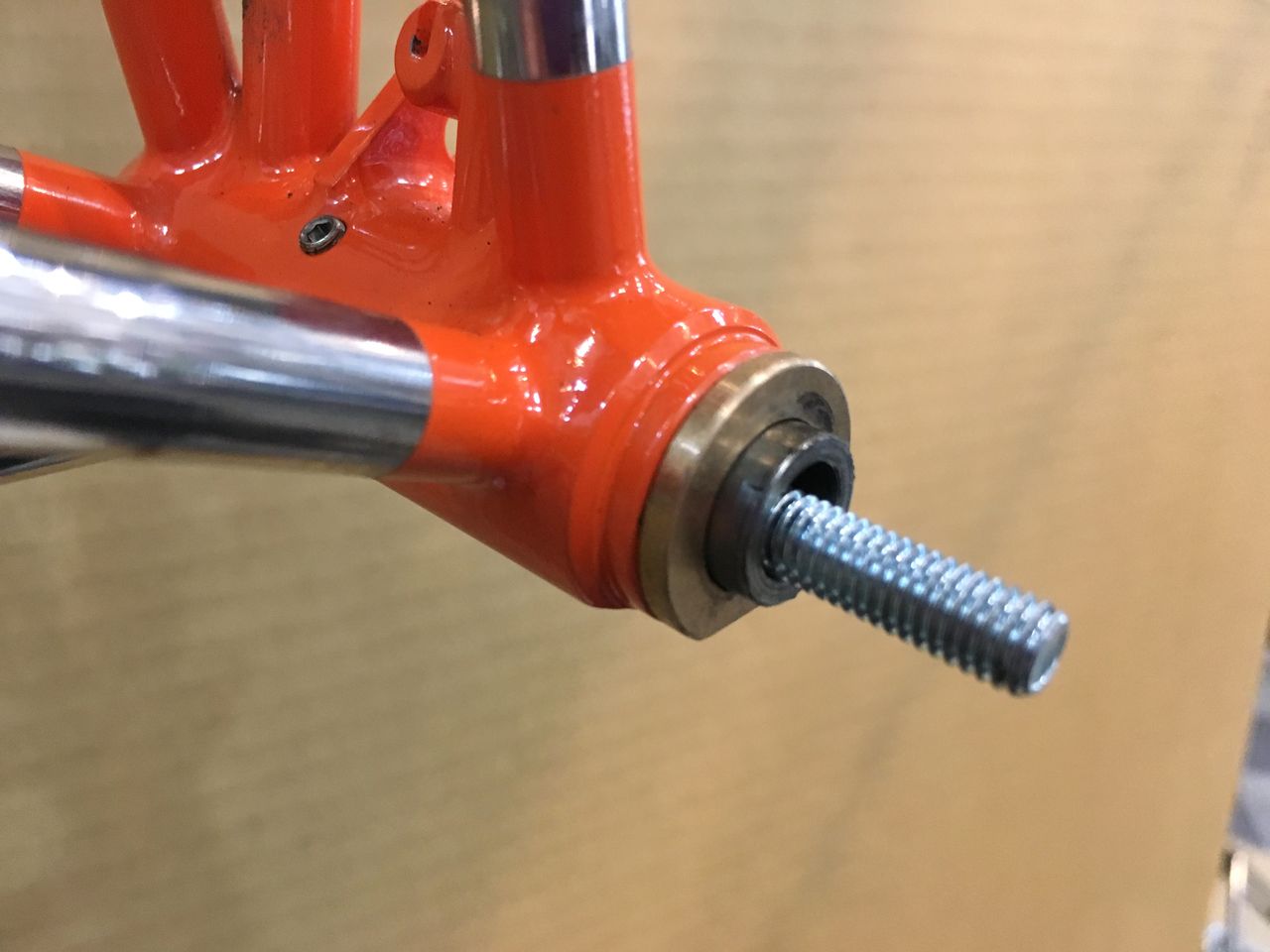

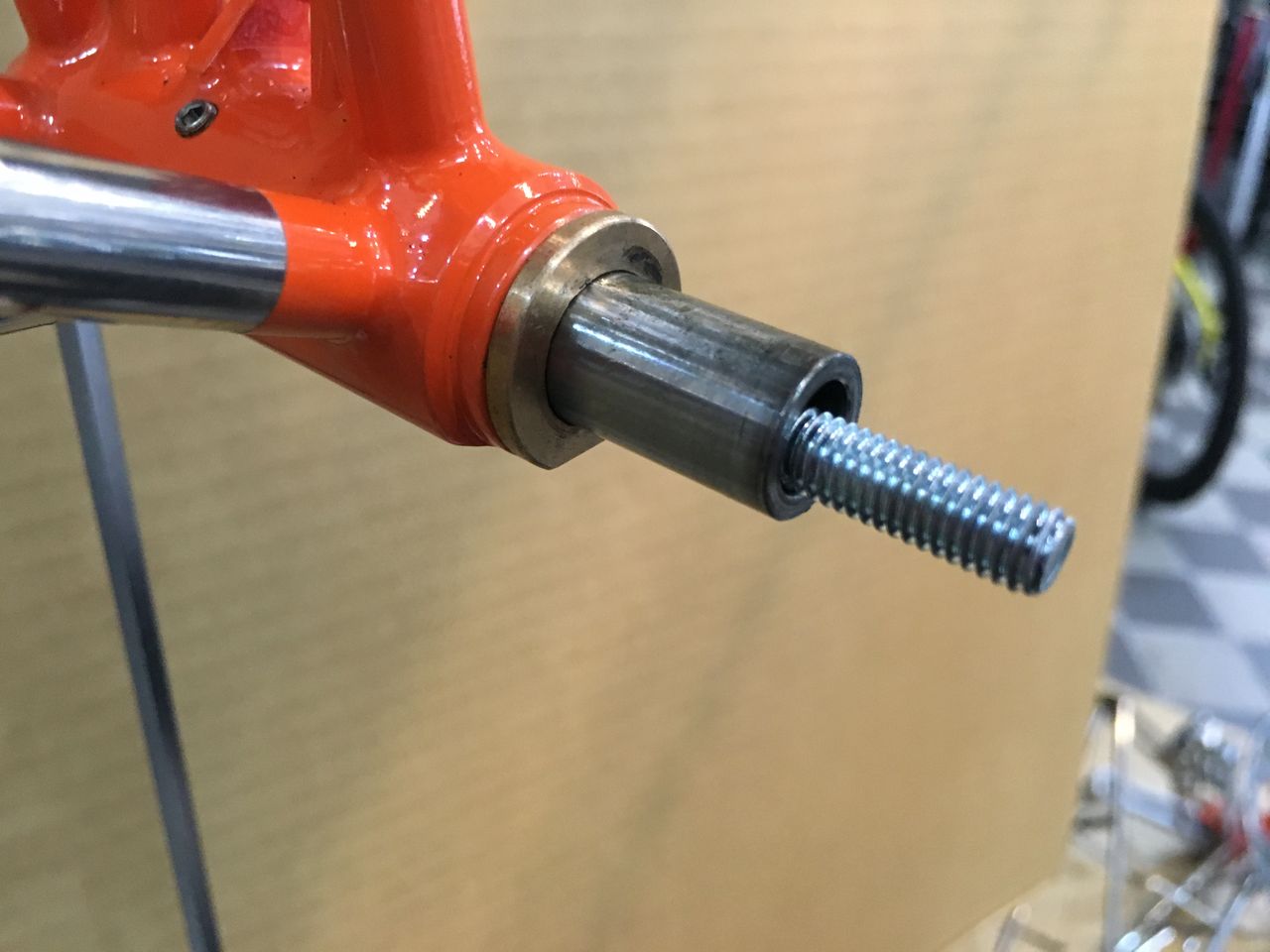

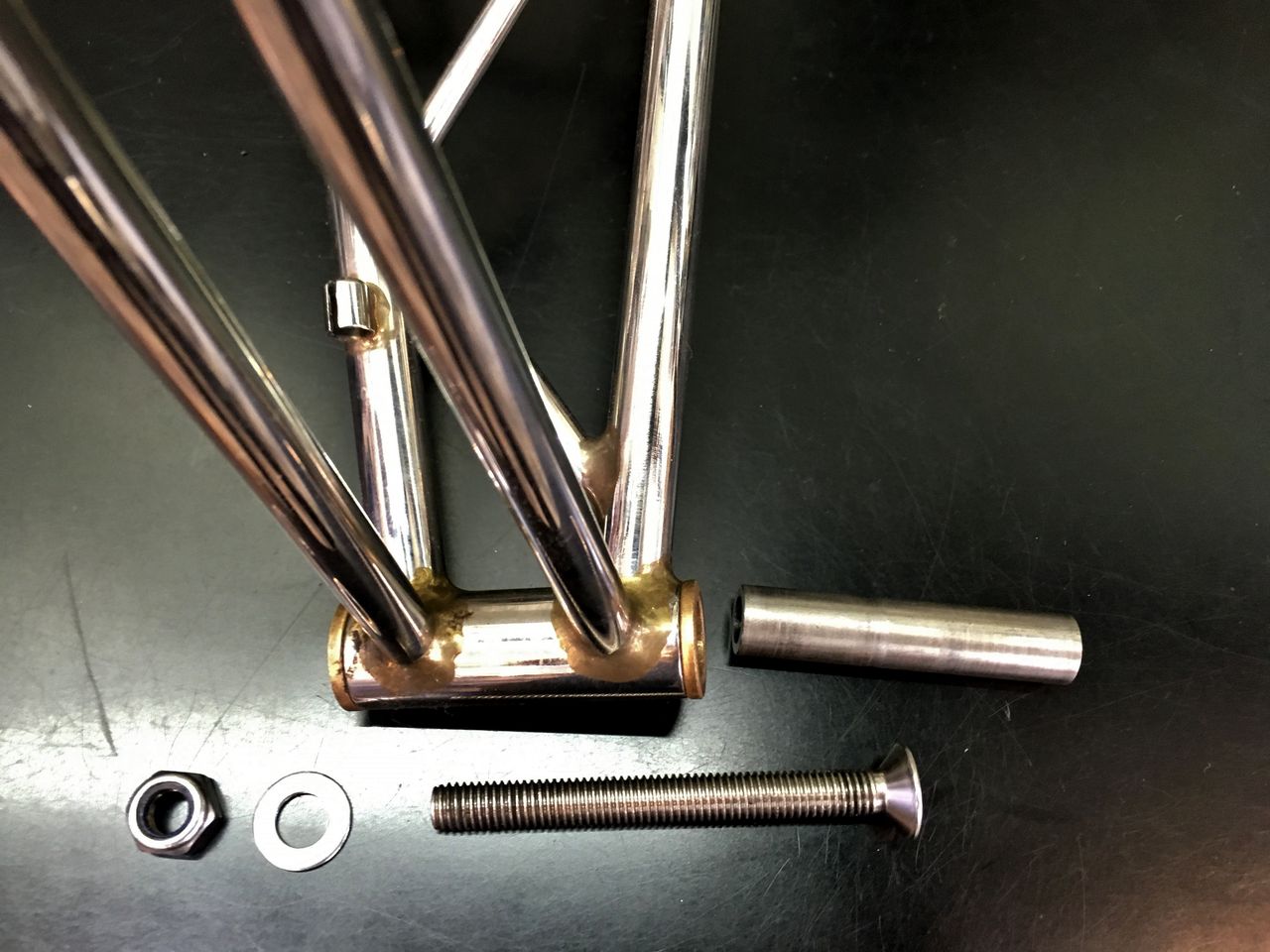

今度は勝手が分かってますからね。ピポットボルトを入れてっと。ボルトは締めてはいけません。



IMG_1280

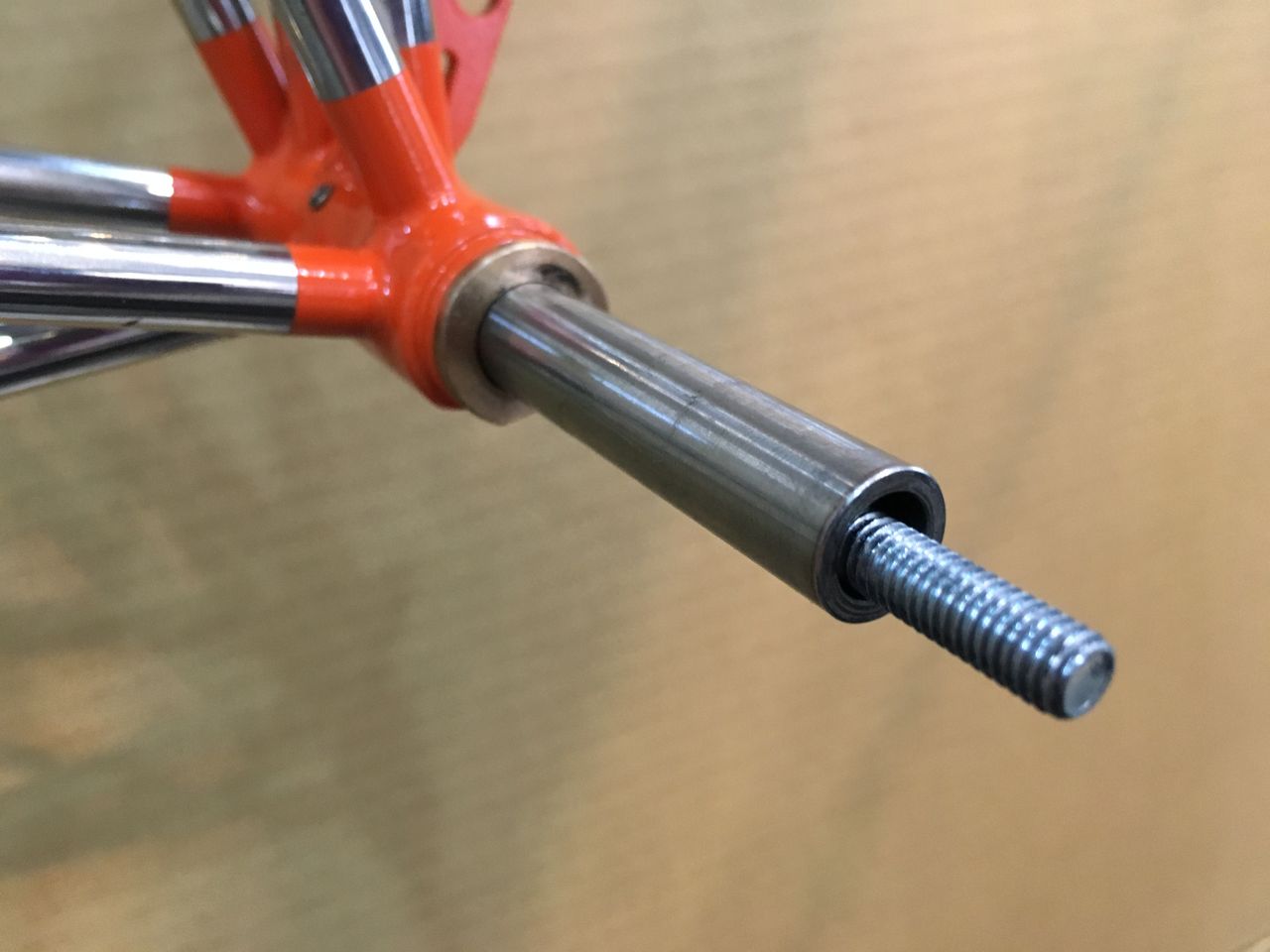

スラスト(左右)方向にガタがありすぎですね。スピンドルが減ってしまっているか初めから短かったかのどちらかですね。ラジアル(上下)方向のガタはスピンドルシャフト内径とピポットボルトの太さが合ってない証拠です。取りあえずピポットリペアーキットの発注であります。

次回につづく、
