リーディングリンク式フロントサスペンション 2

前回やったフロントサスのオーバーホールは、ステンレス製であったが、クロモリフレームとは違いがあるのだろうか。

DSC_8898
フロントエンドの厚みは4mm。



DSC_8889
フリクションプレートの当たり面はマスキングされておりサフェーサーは入っているようだが梨地の状態でステンに比べてかなり摩擦が多そうだ。クロモリの場合グリスを塗って組み付けたほうが良いのかもしれない。


DSC_8891
昨日修正した部分の飛び出しは、均等でなければならない。



DSC_8894

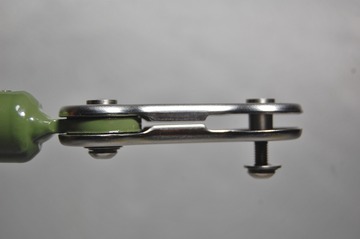

フリクションプレートより凹んでいること。



DSC_8896
これを上下とサブフォーク側でも確認。



DSC_8895
DSC_8908
それとボトムリンクとフォークが干渉してるのがあるんだって。ボルトを締めこんで4ヶ所確認したがOKでした。



DSC_8911
さてこのボルトの締め具合だが、



DSC_8912
DSC_8913
フリクションが殆どなく手を離すと下がってしまう位ではガタが出ます。



DSC_8915

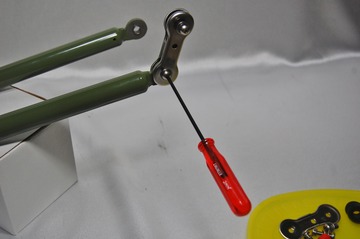

L 型ではなくヘキサゴンドライバーで締めた位でもフリクションが掛かる。スプリングを入れてからでは動きが確認出来ないので、締め加減を覚えておくか、トルクレンチでの管理が必要だろう。ぼくは使わないが。


DSC_8916
リンクの動きに問題がないので、左右をマーキング。



DSC_8899
DSC_8215

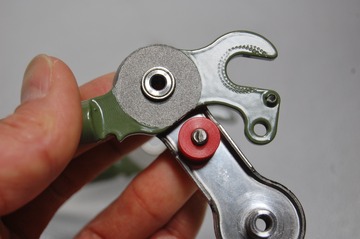

サブフォークエンド部分の形が下のステンレス製とは少し違う。


DSC_8900
小さな切欠きがボトムリンクプレートの逃げとなっている。



DSC_8903
DSC_8904
DSC_8905

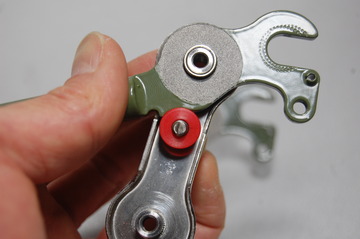

赤いリバウンドブッシュが当たる部分にカムプロフィールがあるが、これは意味があるのだろうか?



DSC_8899 - コピー
これが計算されたカムプロフィールだとすると伸び切る寸前にダンパー効果を発生させるのか?これは”お城製”にはないシステムだ。もしかしてパシュレー凄いのか?


DSC_8920
DSC_8919
DSC_8927
DSC_8928

フォークが伸びて行く方向に動かして行くと、リバウンドブッシュがストッパーとなる手前である程度の抵抗が出るが、あまり関係がないみたい。I さんのSPEED S 分解したときもこの部品1ヶ所だけおもいっきり潰れてたもんね。 考え過ぎ!考え過ぎ!

明日につづく、
