内装バッテリーを改め外装タイプで行く

DSC_8580

バッテリーのシートチューブ内装を改め外装ロングタイプを現物合わせで試みる。調達した図面より行けると判断し計測したエレクトリックワイヤーもそれに合わせて全て取り寄せた。

DSC_8583
外装バッテリー用ロングマウント。



DSC_8638
トラスを貫通するのは大丈夫そう。



DSC_8496

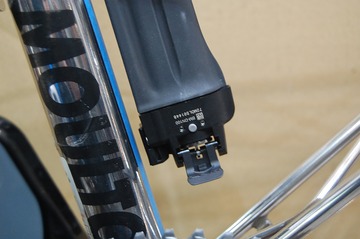

問題はバッテリーを抜き差しできるかだ。



DSC_8640

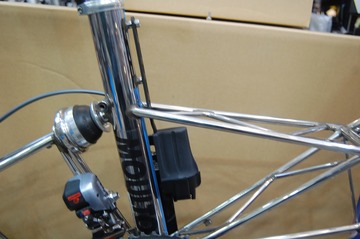

取付けはこんな感じ。



DSC_8642

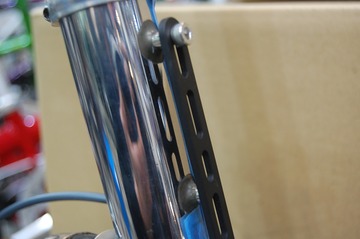

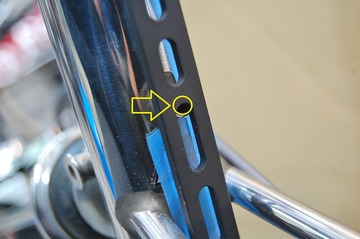

ボトルケージ取付上側のボルトだけ入れてみる。



DSC_8643
下側はピッチが合わず。



DSC_8644
下のボルトを入れるには少し上に上げるしかない。



DSC_8645

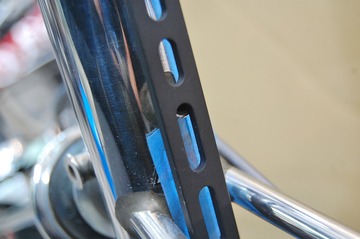

フレームとの隙間が狭い。



DSC_8646
最終的にタイラップで止めるここは、何かラバーを噛ませるとして、



DSC_8647

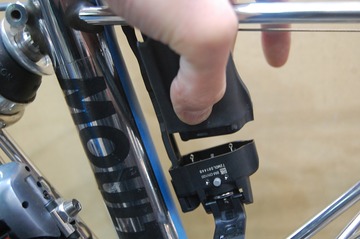

果して外せるか? レバーをリリース。



DSC_8648
取れない!



DSC_8649
下のボルトを無視したら。



DSC_8650
セーフ!ギリ外せる。



DSC_8643
下穴のピッチをちょっと広げてあげよう。



DSC_8651

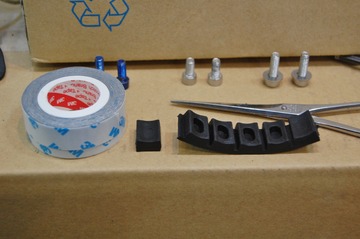

間に噛ますラバーはこんなんで、



DSC_8652
3M 両面で貼ります。



DSC_8654

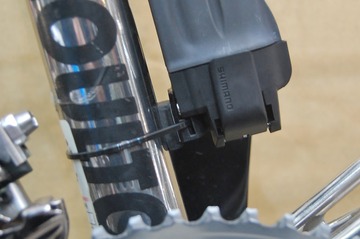

タイラップで固定すれば完了。



DSC_8653
先生は、ジャンクションから充電するから大丈夫と言ってくれたが、バッテリー外せて良かった。



DSC_8670

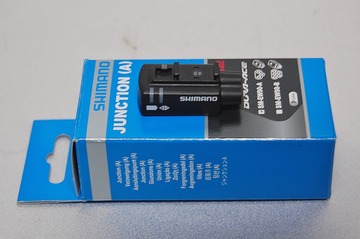

お次はジャンクションA。



DSC_8671
取付バンド付属。



IMG_0879

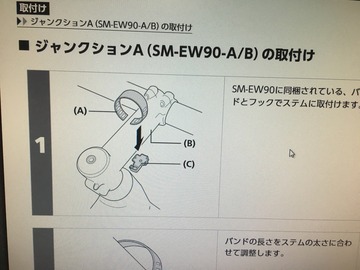

ディーラーマニュアルではステムの裏側に取付けとなっているが、LEDランプが乗車姿勢で確認できる位置が良いと思う。そうそうジャンクションAでもバテリー残量の確認が出来ます。いずれかのシフトスイッチを0.5秒以上押すと、緑点灯(2秒間)で100% 緑点滅(5回)で50% 赤点灯(2秒)で25% 赤点滅(5回)で空ってな具合。まあ先生の場合GAMIN でモニターするからいいですが、一応ね。


DSC_8668
ジャンクションBはここに取り付け。その前に依頼されていたリヤのラバーコーンサスペンションユニットを交換しておきましょう。

明日は、モールトン博士が発明したラバーコーンの秘密を!
