アレックス・モールトン AM-SPEED S フロントサス分解

DSC_7909
DSC_7906

GOKISO クライマーハブを搭載した I さんのアレックスモールトン AM-SPEED S。試乗りでは、あまりのスムーズさに一日中にやけながら乗ったそうです。今回は、フロントサスペンションスプリングをハードからスタンダードへと戻す作業です。

DSC_7955
フロントスプリング STD  4.000円(税別)



DSC_7956
作業開始です。



DSC_7957
初物には、わくわくしますね。



DSC_7959

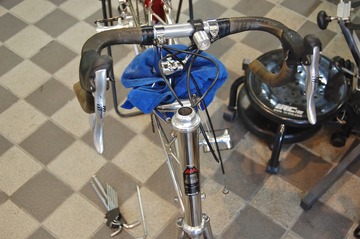

スレッドヘッドなのでハンドルは、ステムごと抜いてヨッコしておきましょう。ステムの出し代は75mm をメモ。



DSC_7960

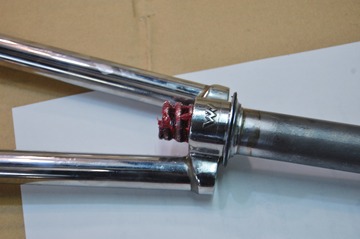

赤いグリスにまみれたハードスプリングが見えます。



DSC_7962
下からはグリスが流れ出ていますね。



DSC_7965
これまいったなカンパのヘット小物。



DSC_7964
外すことは出来ますが32mm の薄口スパナがなければ調整できません。



DSC_7963
スパナは4mm 以下の厚みでなければなりません。



DSC_7966
何かしらありそうですね。



DSC_7967
フォークAssy が抜けました。



DSC_7968
DSC_7969
グリスの状態は悪くありません。ただちょっとプリロードがきつかったかな。



DSC_8033
さ〜てと、どう分解するか? ハードスプリングのテンションが掛かってますからね。



DSC_7971

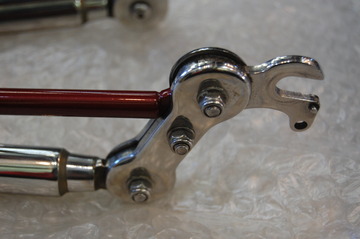

先ずは、ボトムリンクの外プレートを外してみます。



DSC_8036
赤いブッシュが、それ以上伸びないように制御してるみたいです。



DSC_8037
裏側のヘキサゴンボルトを緩めます。が、固くて舐めそうです。



DSC_8039
ボックスに変更。



DSC_8040
でもこれ抜いたらえらい勢いでスプリング出てくんじゃね?



DSC_8041
とビビリながら作業していたら割とあっさり外れちゃいました。でも組む時は大変そう。(こちらのボルトは抜かないでいいみたい)


DSC_8042
左右のリンクが分解出来ました。



DSC_8043
前フォークが抜けてきた。



DSC_8046
このダストシールがグリスを欠き出していたんですね。



DSC_8044
スプリングは上から押せば、



DSC_8045
ぐにゅっと、



DSC_8047
レッドグリスまみれのハードスプリングです。



DSC_8055

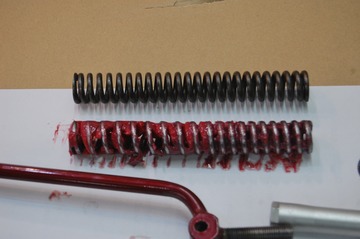

自由長は差ほど変わりませんがピッチが違いますね。



DSC_8048
次にプシュロッド的な部品を外します。



DSC_8049
長ネジが出て来ました。これプリロードアジャスターだったんですね。



DSC_8051
ブレーキ穴に鉄棒を突っ込みナットを外します。



DSC_8052

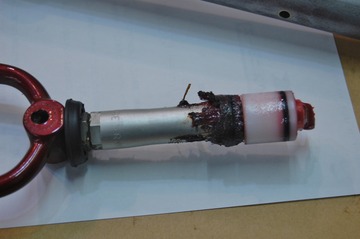

これアジャスターのロックナットね。その下はバンプラバーか。



DSC_8053
Oリングは外れますがダストカップは外れません。二つの部品に挟まれてるようです。お互いにクルクルは回るんだけどね。


DSC_8158
これやり方教わりました。プラの部分を万力に噛み、ロッドをポキンと折ると外れるボールジョイントだそうです。今回ダストカップに異常がないのでやりません。怖いから。


DSC_8203

全てのパーツのクリーニングが終了!本日これまで、

明日につづく、
