ユニットエンジンマウントの製作

IMG_0338

エンジンマウントの位置決めがようやく完了したが、防火壁の後ろ側には、燃料タンクやイグニッションユニット、キャブレターを開閉するサーボなどを積まなければならない。だが完成した機体内部への工作は、この大きさの機体でもボトルシップを作るように難しい。そこで考えたのがユニットエンジンマウントの製作である。

IMG_0378

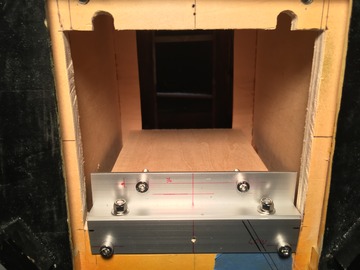

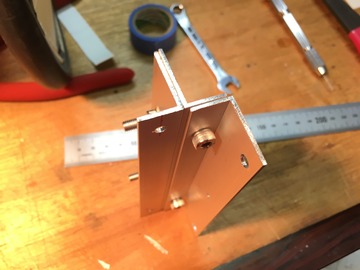

先ずは、アルミアングルを追加。防火壁に大きな穴を開けエンジンの熱を操縦席から吐き出そうという目的なので余分な部分は完成後にカットする。

IMG_0379
床板を切り出す。

IMG_0380
こんな具合。

IMG_0383

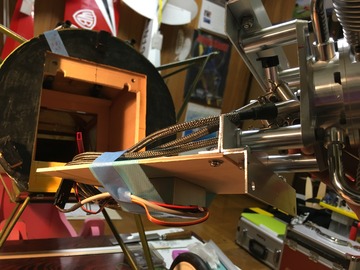

こんな感じで第二防火壁まで入って行く。

IMG_0381
燃料タンクの位置はこの辺か?

IMG_0384

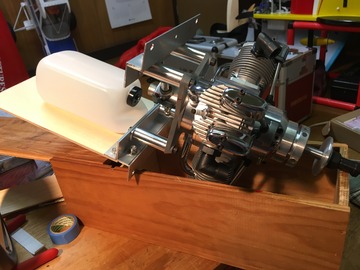

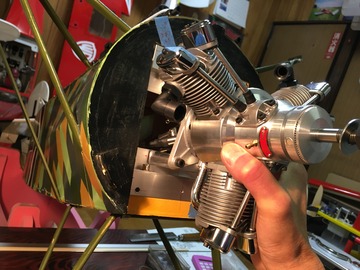

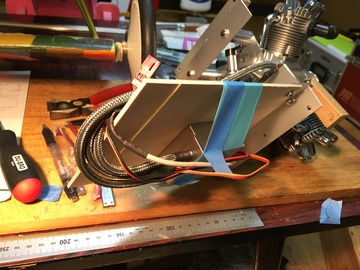

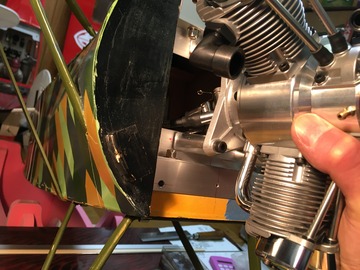

エンジンを取り付けてみる。キャブよりタンクの液面が低いことが要。中央に設置できればどんなに楽か。

IMG_0386

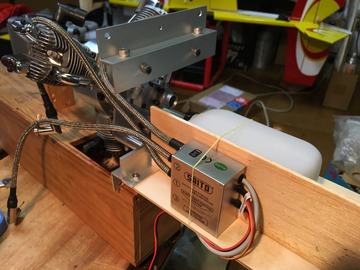

イグニッションユニットはタンクの脇が良いかな。

IMG_0387
取りあえず輪ゴムで取り付け。

IMG_0388
サーボとバッテリーはここかな。

IMG_0396
色々問題発生で、やっぱりイグニッションユニットは、床板の下に。

IMG_0397
すると下に出っ張るから、

IMG_0398
これをかわすために真中から突っ込んで、

IMG_0399
イグニッションユニットが防火壁を過ぎた辺りで、下方へ、

IMG_0400
ドッキング。

IMG_0402
これだな。

IMG_0403

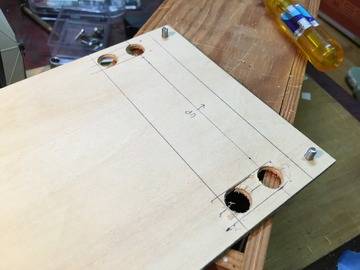

プラグコードを通す穴を開ける。

IMG_0404
楕円に二つ。

IMG_0405
取回しに応じて片側2本行けます。

IMG_0407
こんな感じ。

IMG_0411
プラグキャップの抜け留めのクリップが集合マフラーにしたことから使えない。

IMG_0408

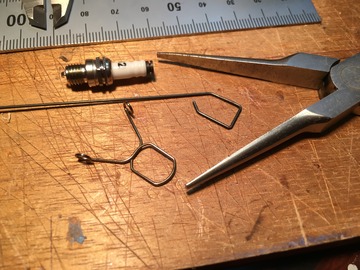

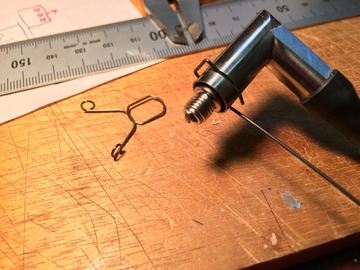

小さなものを0.8mm のピアノ線から製作した。

IMG_0409
IMG_0413
IMG_0415
IMG_0431
プラグキャップはこれで解決!
さてラジアル3気筒の点火順序は・・・← それもういいから!

IMG_0432

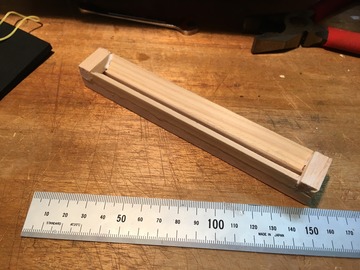

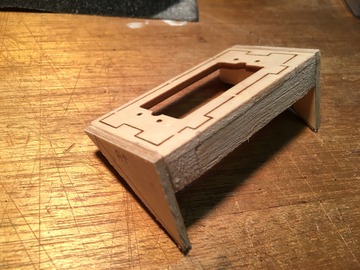

次に製作したのは、斜めガイド付のスリットブロック。

IMG_0433
床板後方ホールドブロックね。

IMG_0437
第二防火壁に接着しておけば、

IMG_0438
エンジンで見えなくなってもちゃんとそこに納まるでしょう。頭いい〜!

IMG_0447

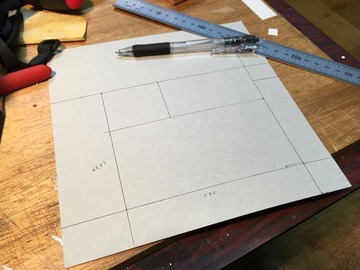

さてボール紙に図面を書いてっと、

IMG_0448
型紙です。

IMG_0449
こんな感じ。

IMG_0544

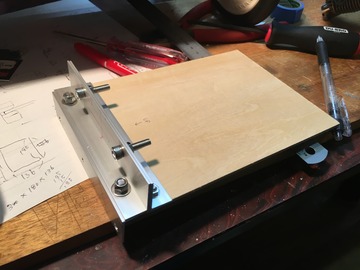

床板裏面にはイグニッションユニットのマウントを製作。クッション材は振動防止。

IMG_0451

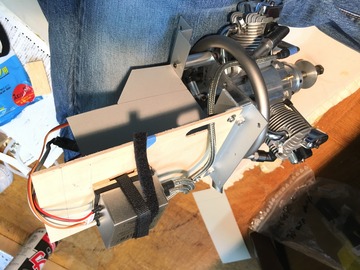

ベルクロで装着。

IMG_0511
IMG_0537
IMG_0538
IMG_0539

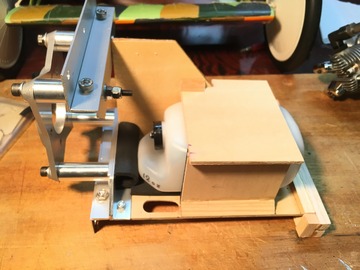

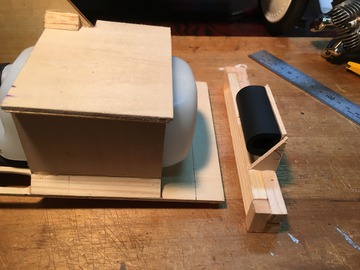

製作した小屋の中には燃料タンクがIN。タンクの前にはダンパーね。

IMG_0540

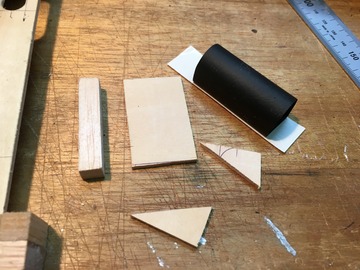

タンクストッパーの製作。

IMG_0541
出来たタンクストッパーを床板後方ホールドブロックへ接着。

IMG_0542
すると、

IMG_0543
ユニットエンジンマウントを挿入すればタンクもホールドされるってわけ。

IMG_0546
はい接着。

IMG_0579

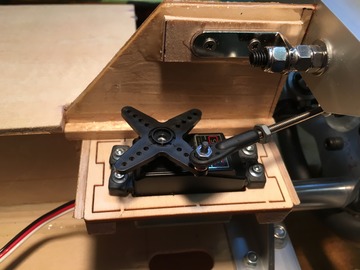

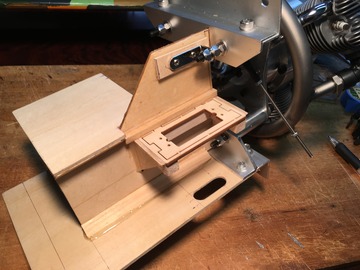

続きましてサーボマウントの製作。

IMG_0580
はい完成。

IMG_0583
キャブからのガソリン吹替えしの少ないここに。

IMG_0585
平行度がないのでボールリンクでリンケージ。

IMG_0584
受信機とバッテリーを仮に繋いで作動確認OK!

IMG_0606
タンクのリークチェックをして搭載します。



IMG_0614
IMG_0615
IMG_0616

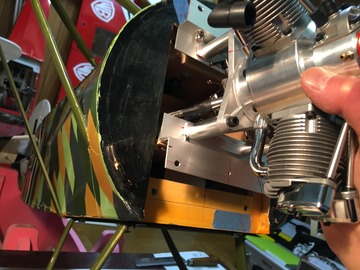

ユニットエンジンマウントの完成で〜す!簡単そうに見えますが製作には目一杯頭使ってますから。これで防火壁前方から刺さる5mm のキャップボルト4本でそっくり出てくるってギミック。メンテナンスも楽ちんだ。頭い〜! 60cc もあんのに5mm ボルト4本で大丈夫かって?はいはい、本物のゼロ戦だって、10mm ボルト4本でエンジンマウント留まってますから!
