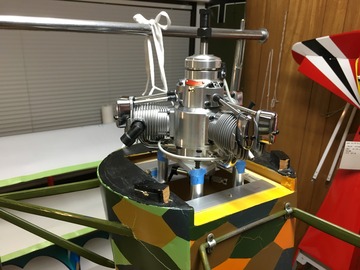

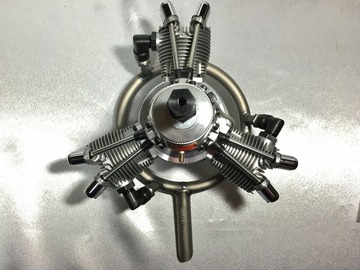

さて新調したSAITO FG 60 R3(4ストローク3気筒60cc)の搭載は難儀であります。



IMG_0235
エンジンを防火壁より引っ込ませて取付なければなりませんので、市販のアルミアングルを使います。上側はこんな感じで。



IMG_0234
そして下側。ホームセンターで購入したものなので材質はA6063。薄物なのでグニャグニャですが、二組組み合わせるのと防火壁にピッタリ取り付けるので問題ないと予測します。


IMG_0238
寸法を撮って大きく穴を開けます。



IMG_0232
この便利な道具は、場所的に使用不可。



IMG_0239
鋸で大胆に行きましょう。でも一応緻密な計算はしてるつもりです。



IMG_0240

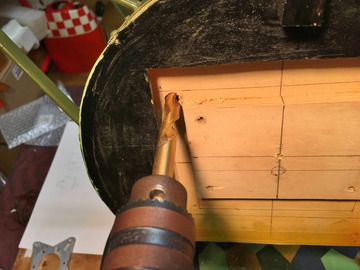

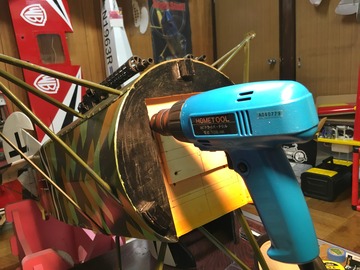

ドリルで穴を開けます。



IMG_0241
10mm で行きますかね。



IMG_0242
ひたすら鋸を引くわけです。



IMG_0243
四つ角にも穴開けて、



IMG_0244
そら頑張れ!



IMG_0246
じゃ〜ん!



IMG_0248

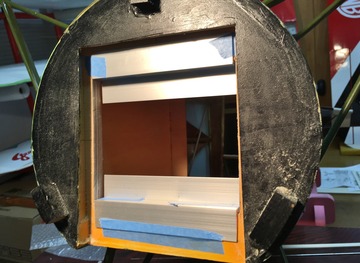

でか穴開きました。もう戻れませんよ!



IMG_0249

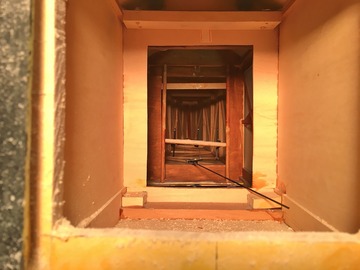

初めて見えました。しっぽまでの細かな細工。これやっぱ作った人大変だったろうな。



IMG_0252

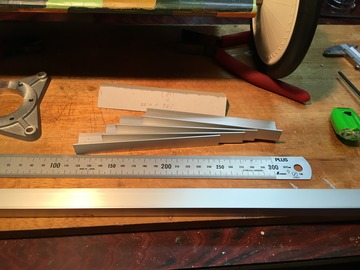

穴に合わせてアルミアングルを切り出します。



IMG_0253
こんな感じで一対に。



IMG_0254
IMG_0256
これで一段下がったわけです。



IMG_0259
スタンドオフマウント(アルミカラー)を使ってこの様に取り付けますが、この位置合わせが大変です。カウリングのセンター位置にエンジンのクランクシャフトを持ってこなければなりません。2kg ほどあるエンジンを持ち上げながらの位置合わせは、腕が5本あっても無理でしょう。そこで考え出した技が、機体中吊り法であります。


IMG_0276

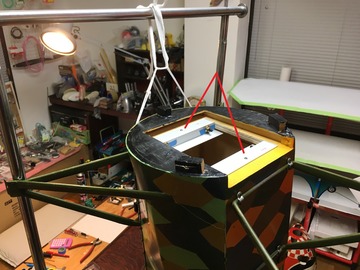

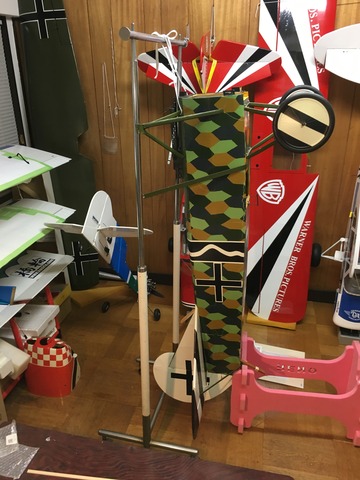

衣類ハンガーにぶら下げた図。



IMG_0274
アルミアングルは、外れないよう赤線で示した小さなタッピングビスで押さえておきます。



IMG_0277
そこにエンジンを乗せれば誰の手も借りず、ゆっくりと両腕を使って位置合わせが出来るってもの。頭良いでしょ!


IMG_0281

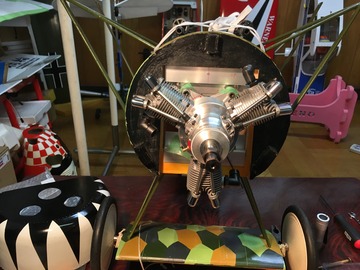

そしてカウリングを被せます。あら、ピックアップコイルが邪魔で奥まで被りませんね。



IMG_0292

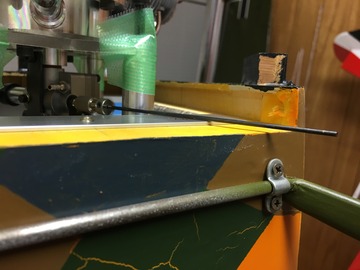

それとニードル(右側に延びたピアノ線)の位置も合いません。ブルーのワッシャーで高さ調整しました。



IMG_0293
ギリぴったんこ。



IMG_0302
上から見たら一目瞭然であります。素晴らしい!



IMG_0304
短いノーズにギリ収まりました。この時点でアルミカラーの回りをマジックでぐるりとマーキング。



IMG_0333

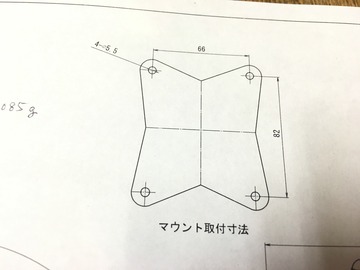

マウント取付寸法を取ります。



IMG_0334

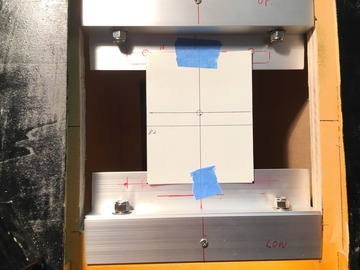

型紙の四つ角がマウントボルト位置です。



IMG_0336
これで搭載位置が決まりました。


IMG_0340
アルミアングルを取り付けます。



IMG_0345
防火壁の裏側に取付けるブラインドナットの位置を手鏡で確認。



IMG_0346
鉄片を当てがいネジ込めば取付完了。



IMG_0347
これで後ろ側から押さえなくとも締められるって訳。



IMG_0351

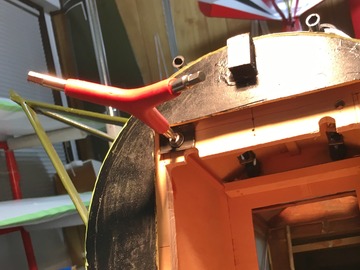

スロー調整用ドライバーが入るのがこの位置。



IMG_0352
上部に小さな穴を開けて置きます。



IMG_0338
これでエンジンの位置決めがようやく出来上がりました。

ナイスなアイデアだったでしょう

この情報は役に立ちましたか? はい! いいえ!




IMG_0252

今回使用したアルミアングルは、ホームセンターで簡単に入手出来る物です。材質は、A6063 でアルミサッシと同じですね。俗に言う「押し出し材」ってやつです。平板を曲げて作ったら強度と正確さは出ません。最近は、アングルやチェンネル、フラットバーなど色々な形が出回っています。ここでアルミのお話をちょこっと。

鉄の歴史をさかのぼると紀元前1500年前となりますが、アルミの歴史は、300年に満たない浅いものです。1782年にアントワーヌ・ローラン・ド・R が発見しALUMINE(アルミーヌ)と命名。そして1903年アルフレート・ヴィルムがアルミに4%の銅を添加したジュラルミンを発明します。ジュラルミンとは、このアルフレート・ヴィルムが研究をしていた町の名前、Duren(デュレン)に由来します。

詳しいでしょ? 昔少し習ったが、実はラジコン技術誌より抜粋。

昔の人は、Shimano DURA-ACE を「ジュラエース」と呼んでいたって話は有名ですが、これを見ると「デュレエース」となりますな。
