フィキシングボルトで締め切るタイプの2ピースクランクについて(その2)

もうここまで来るとDAHON に Di2  フロントディレーラーを如何に取り付けるかではなく、2ピースクランクそのもの分析に迫る必要が出てきた。クランク /  BB 互換チャートなどを見て、68mm ENGLISH であればそのまま取り付けても良いのかって疑問が湧いてくる。今夜は、クランクを一旦外してその関係性を調べてみよう。

DSC_5924

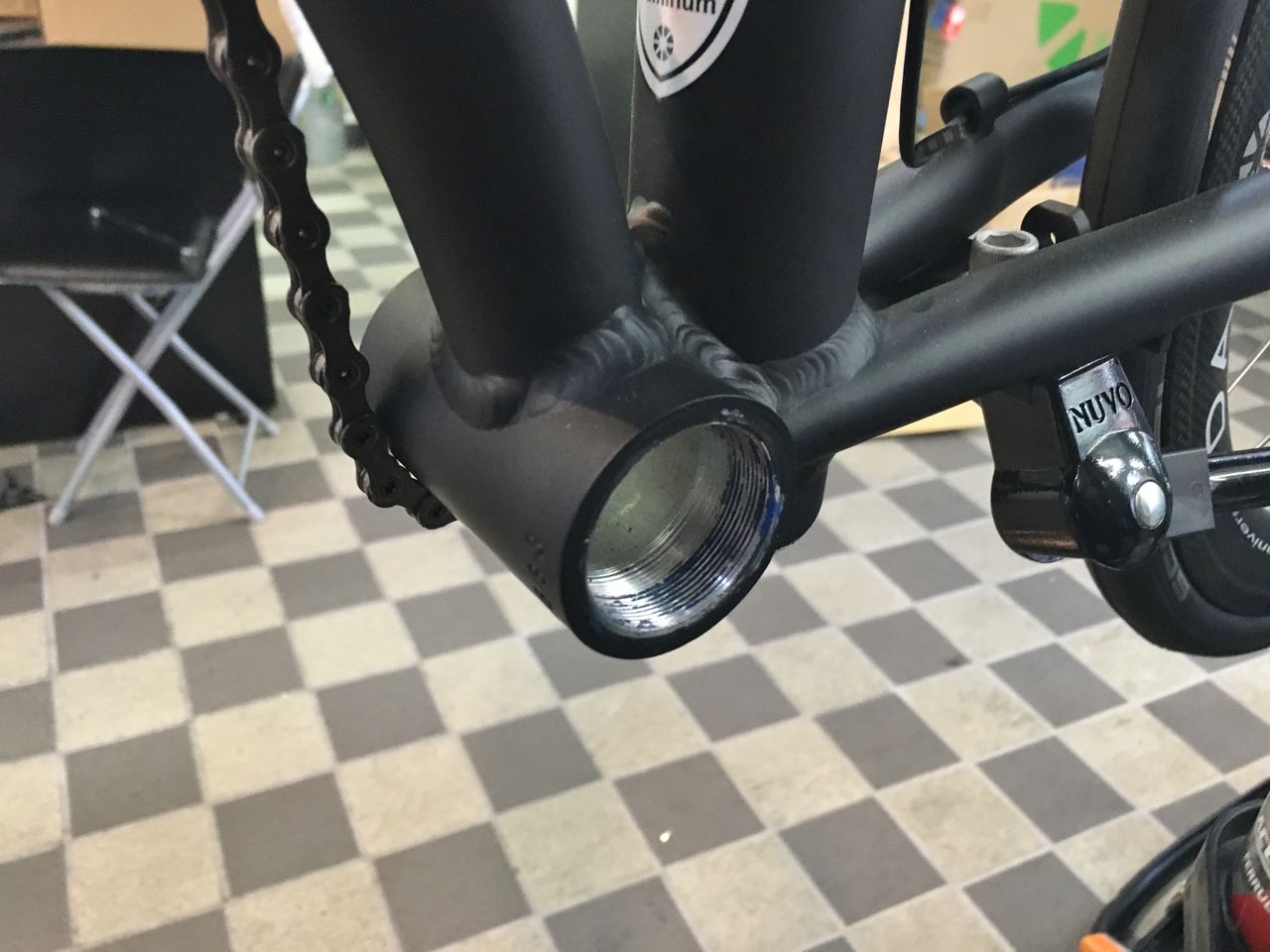

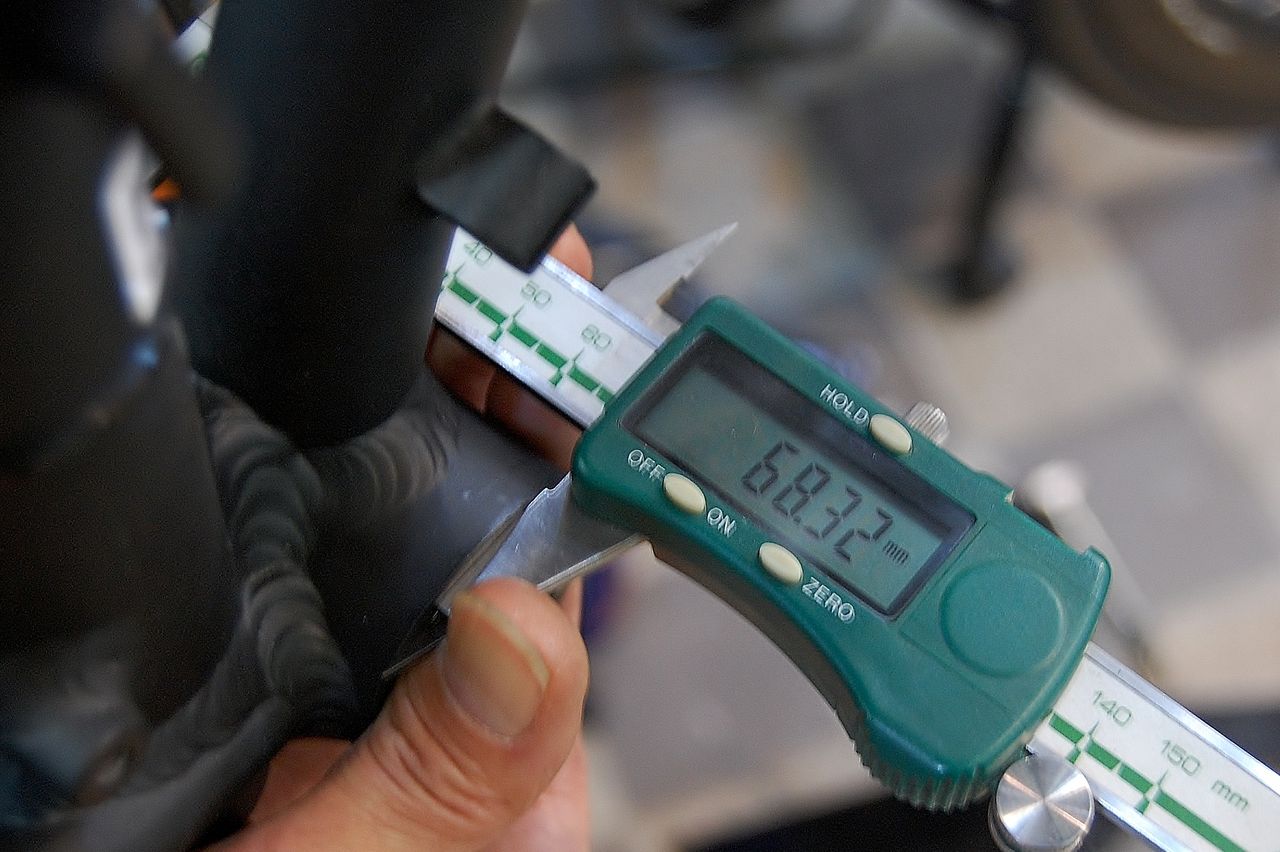

DAHON Mu SLX のハンガー(BB シェル)幅は、公称68mm。実寸では、68.32mm だった。



DSC_5925

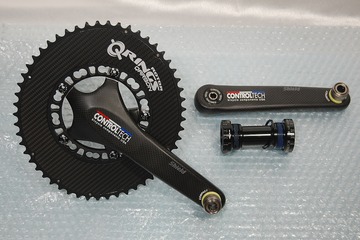

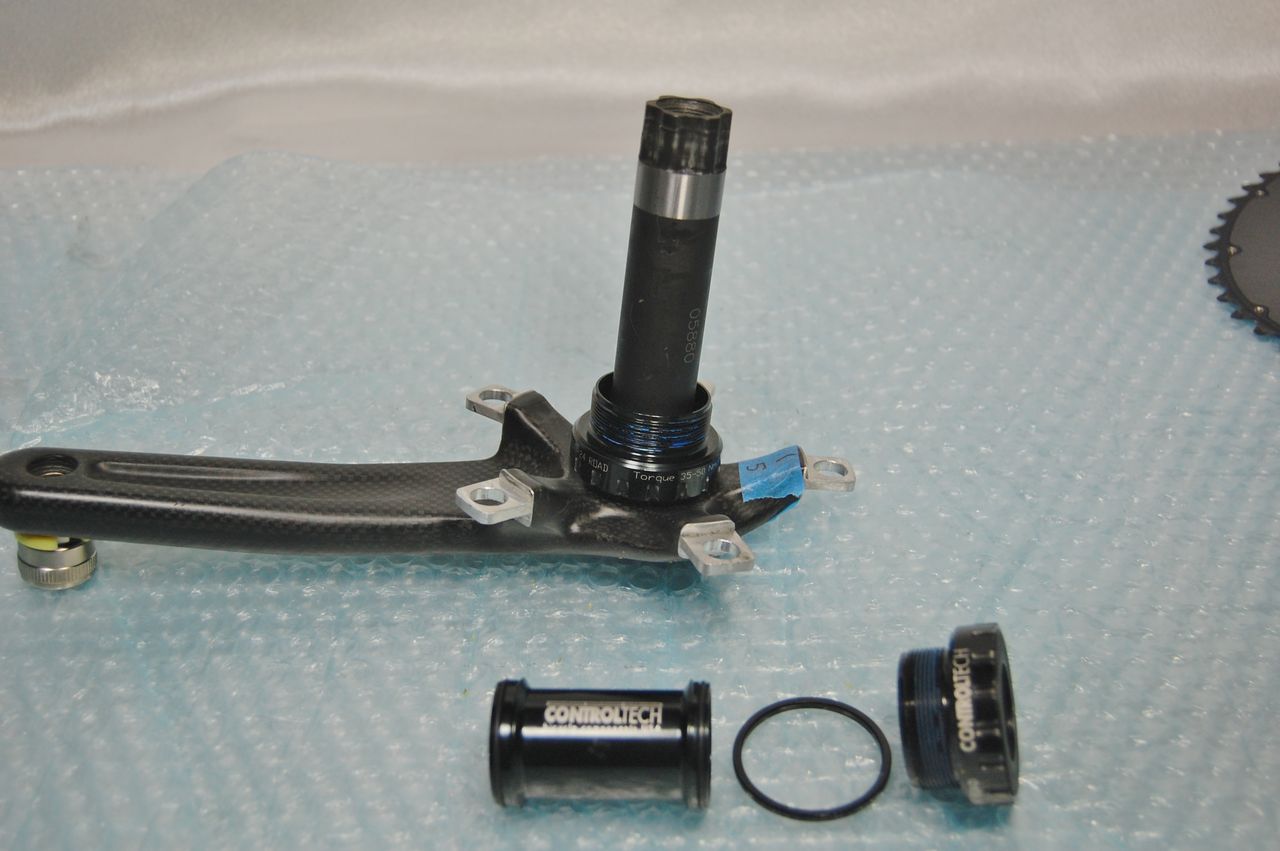

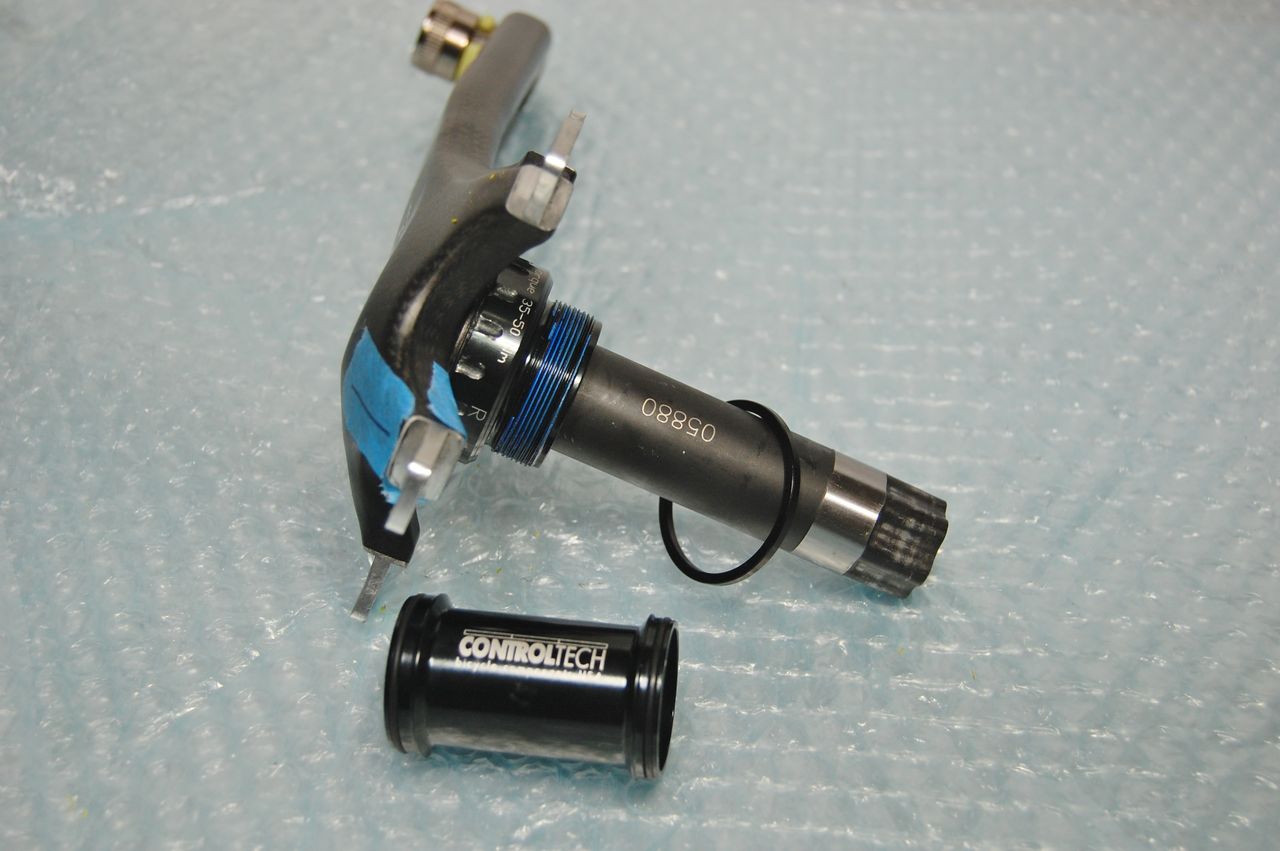

CONTROLTTECH のカーボンクランクに付属のBB。



DSC_5927

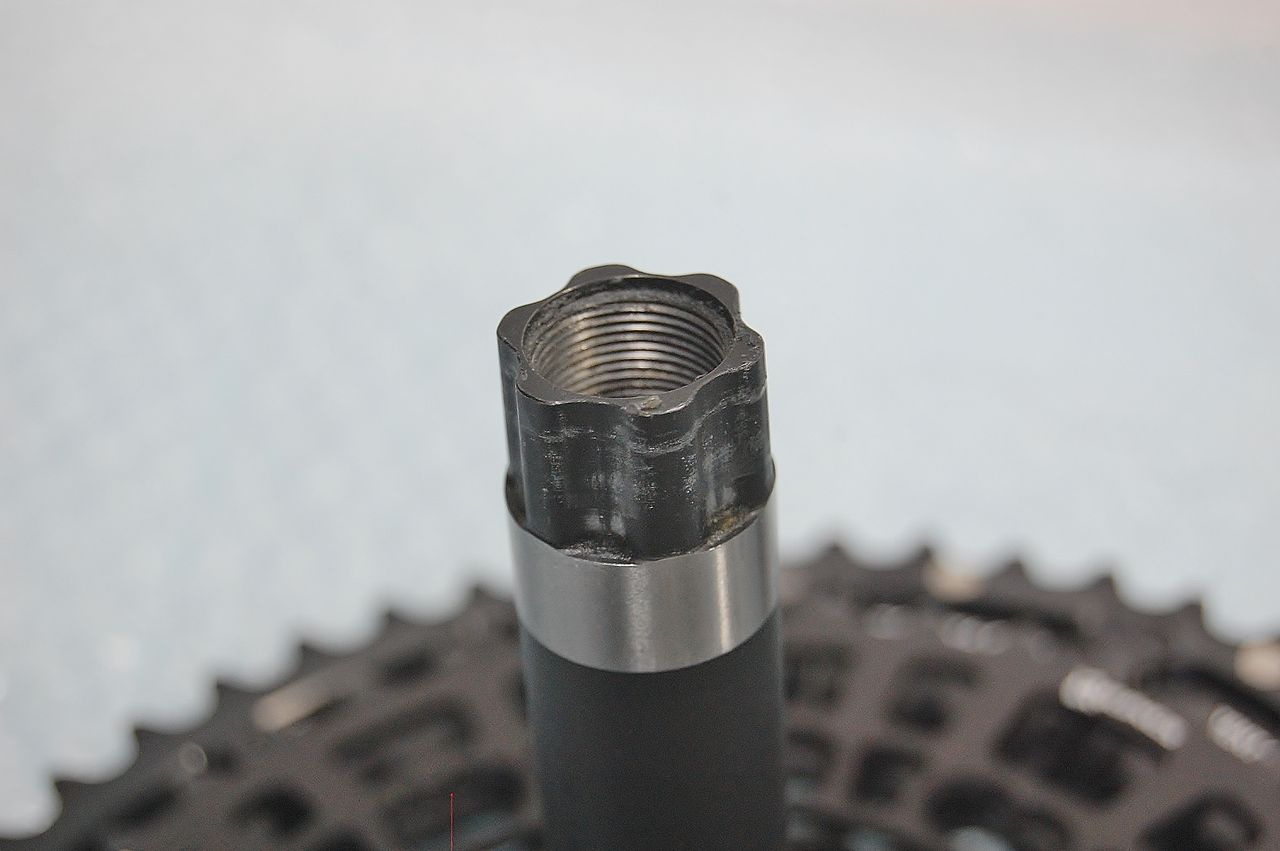

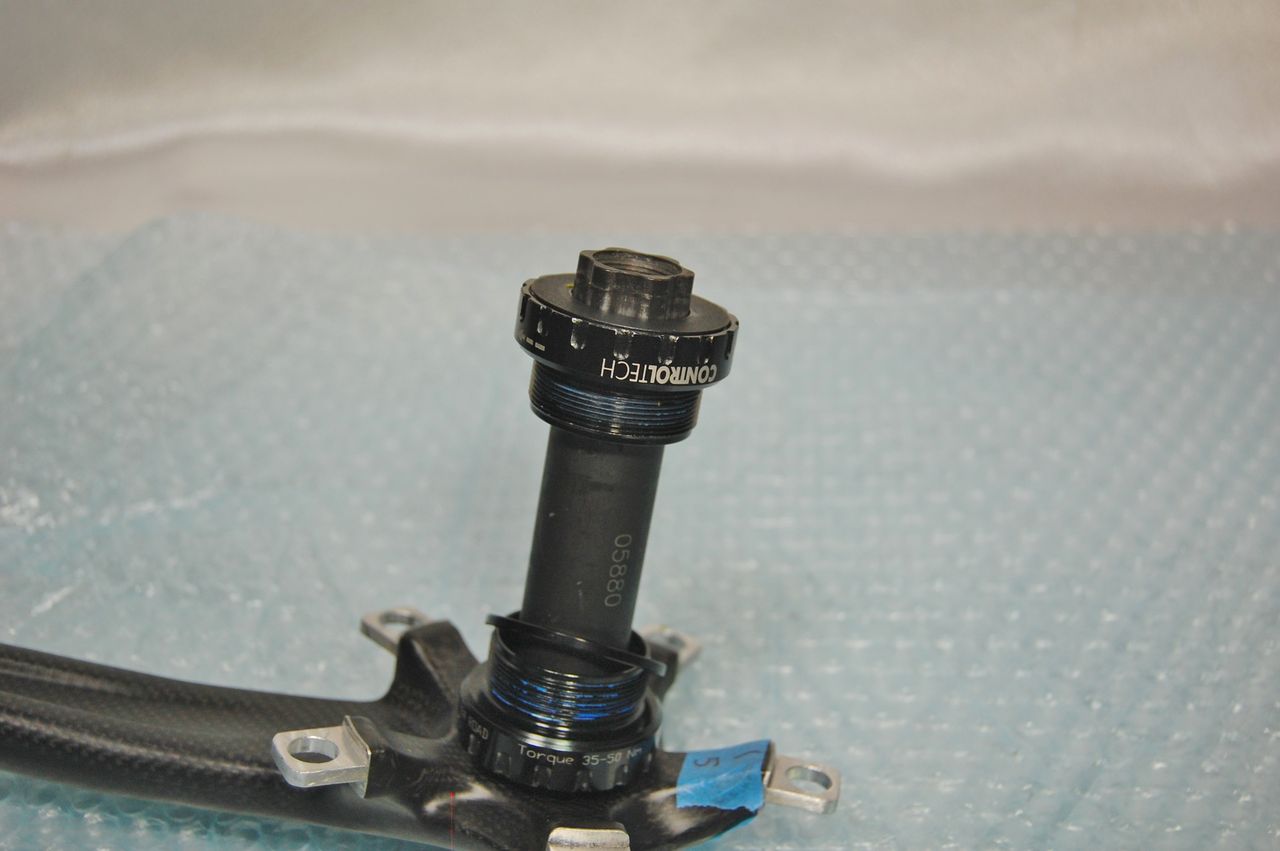

左クランクとの結合部分。問題になるのは軸長ではなく完全に勘合された時の距離だ。



DSC_5929

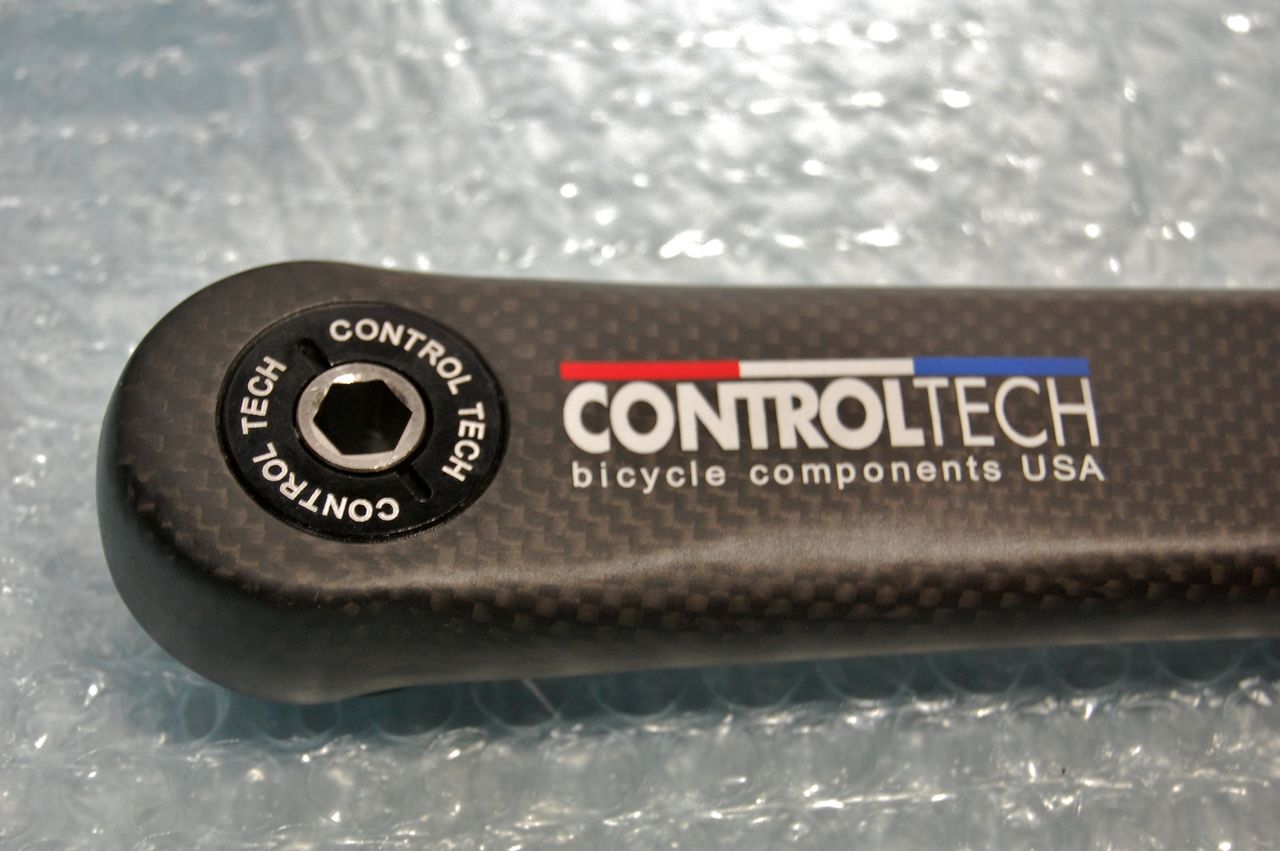

取付けはこのフィキシングボルトを規定トルクで締めるだけ。CONTROLTECH の文字があるキャップは、セルフりテーリングキャップで緩めればそのままプラーとなりクランクが抜けてくる。


DSC_5930

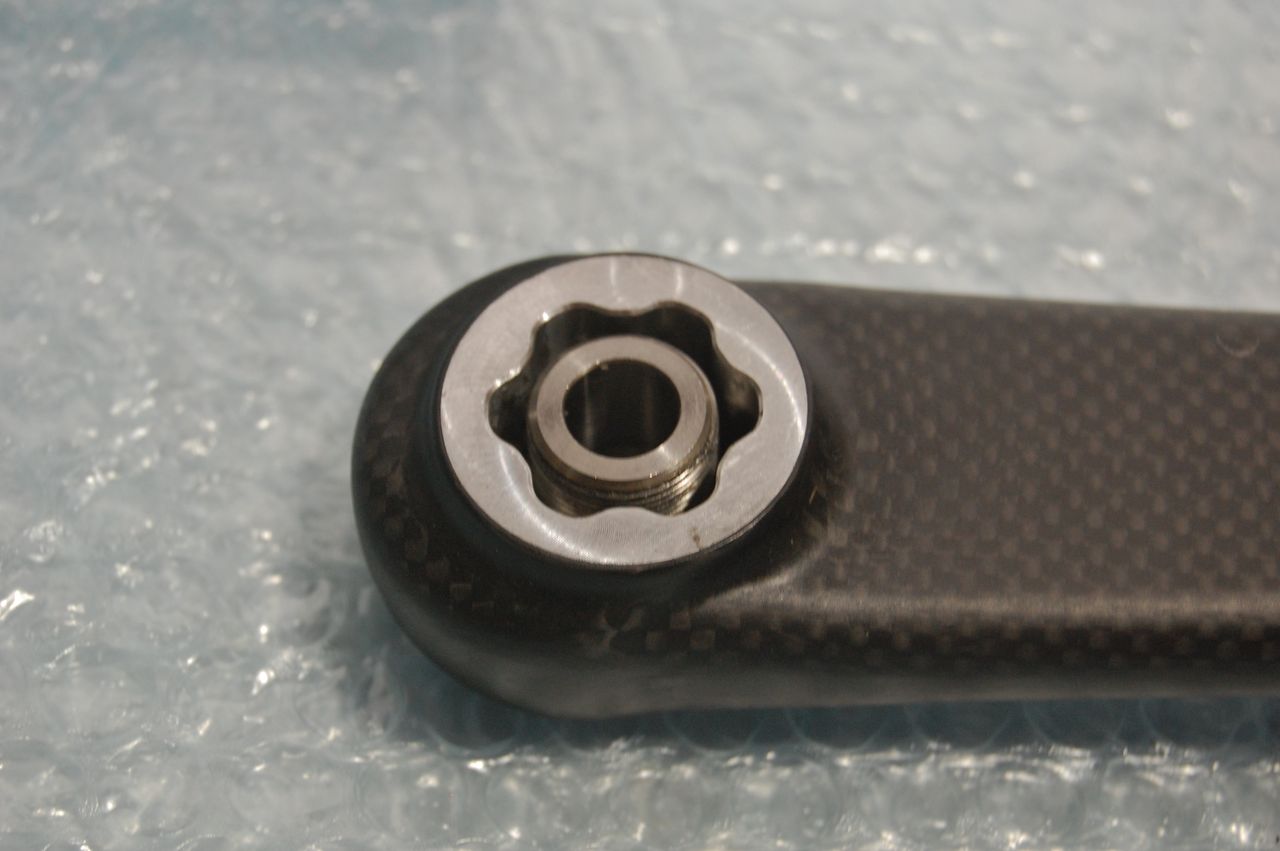

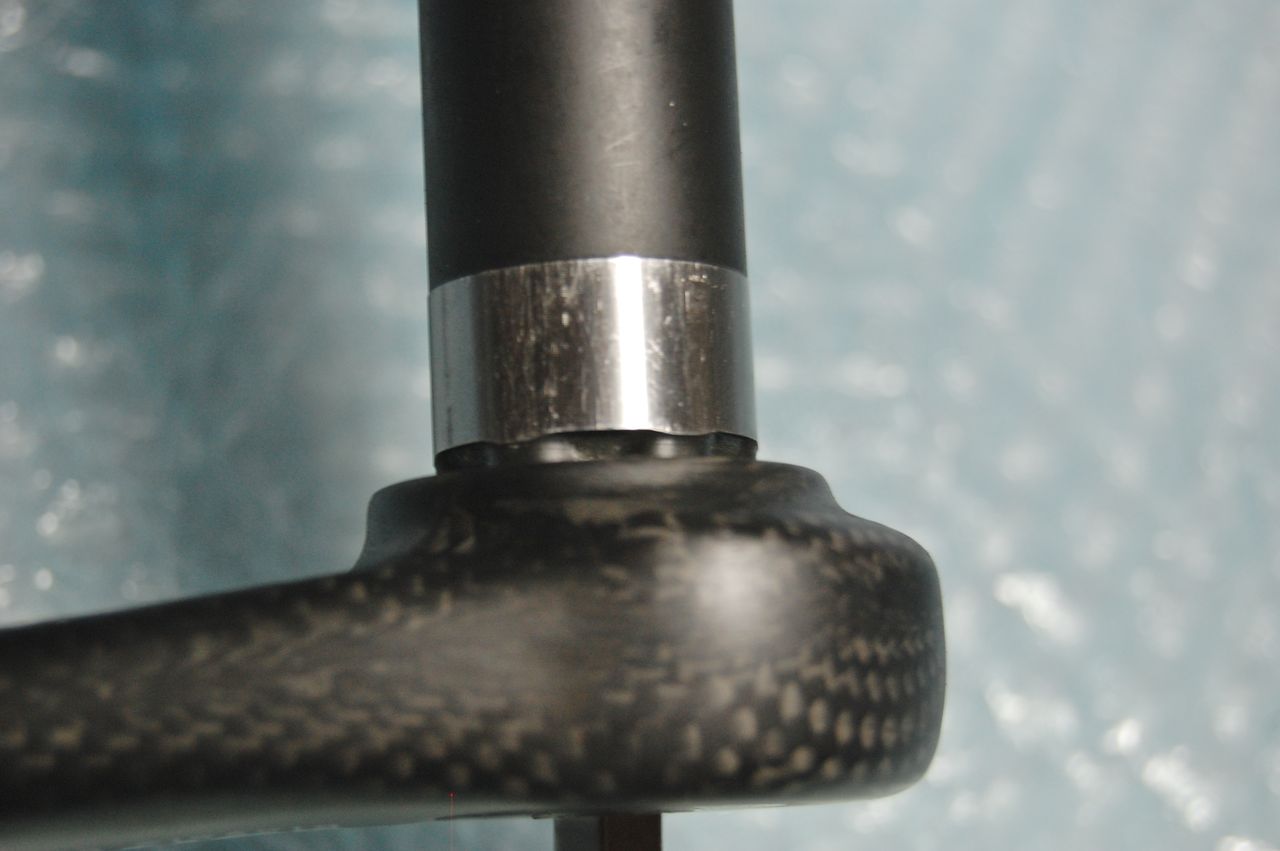

これが裏側の断面でBB ベアリングに密着する。



DSC_5931
さて規定トルクで締めこむと何処まで入り込むのだろう。



DSC_5933

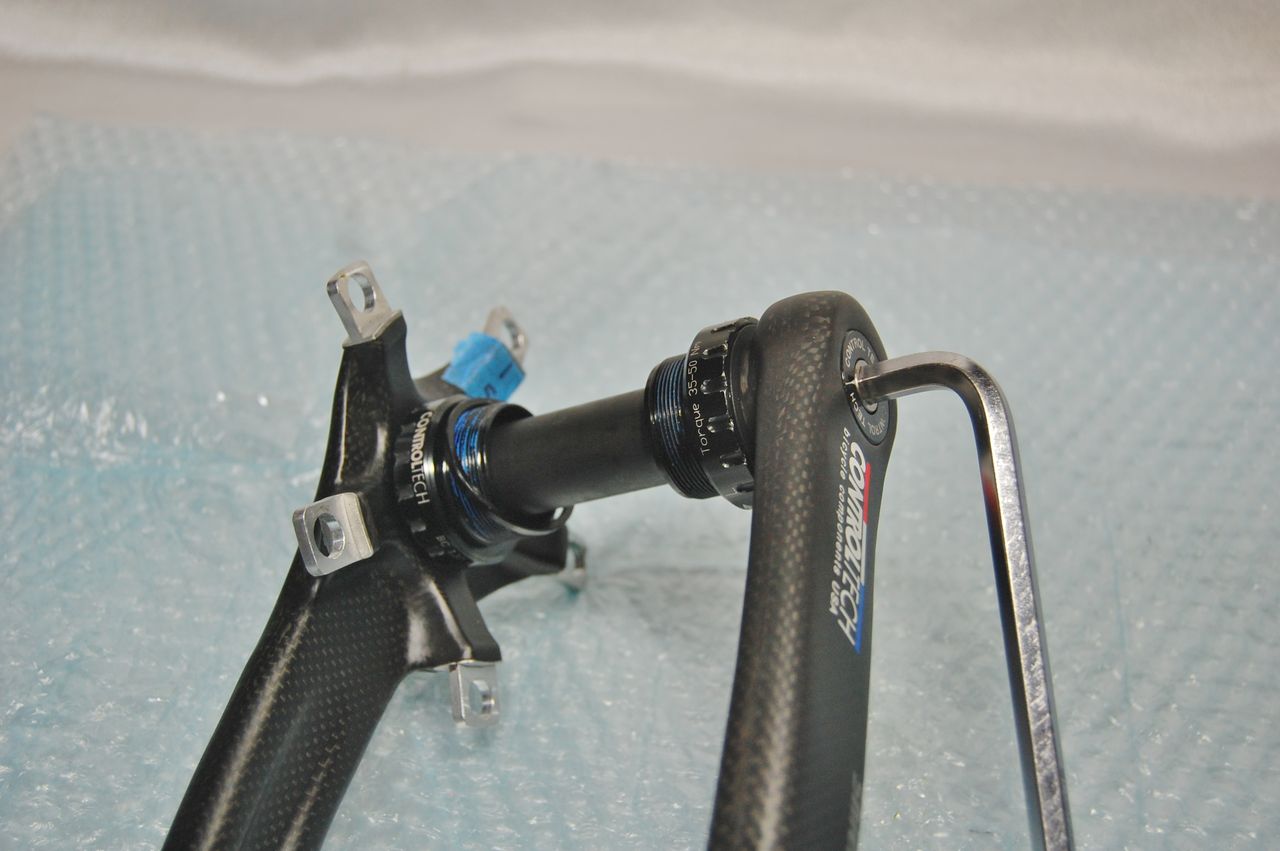

フィキシングボルトを締めこんで行く。力を入れなくともスルスルと進む左クランク。

DSC_5934
ここで一旦ストップ。

DSC_5935

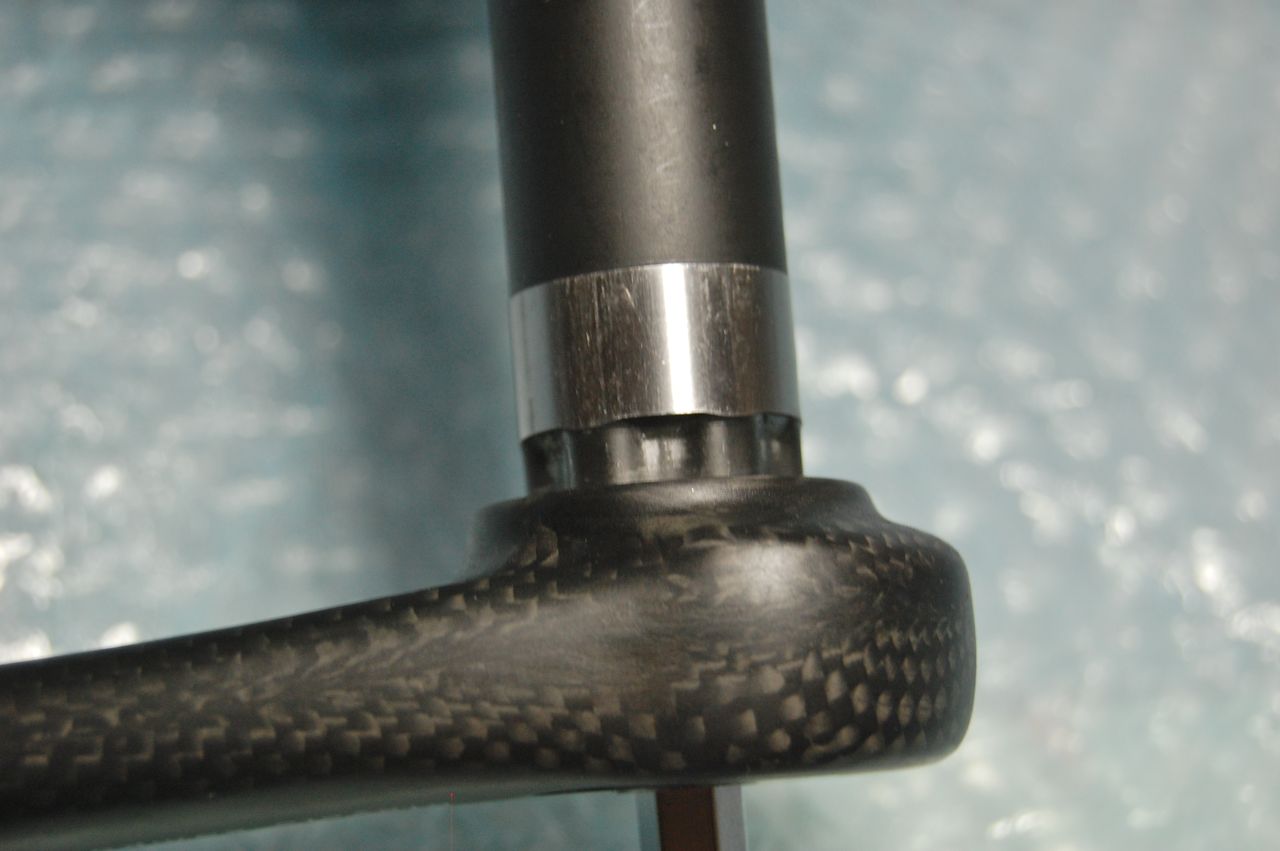

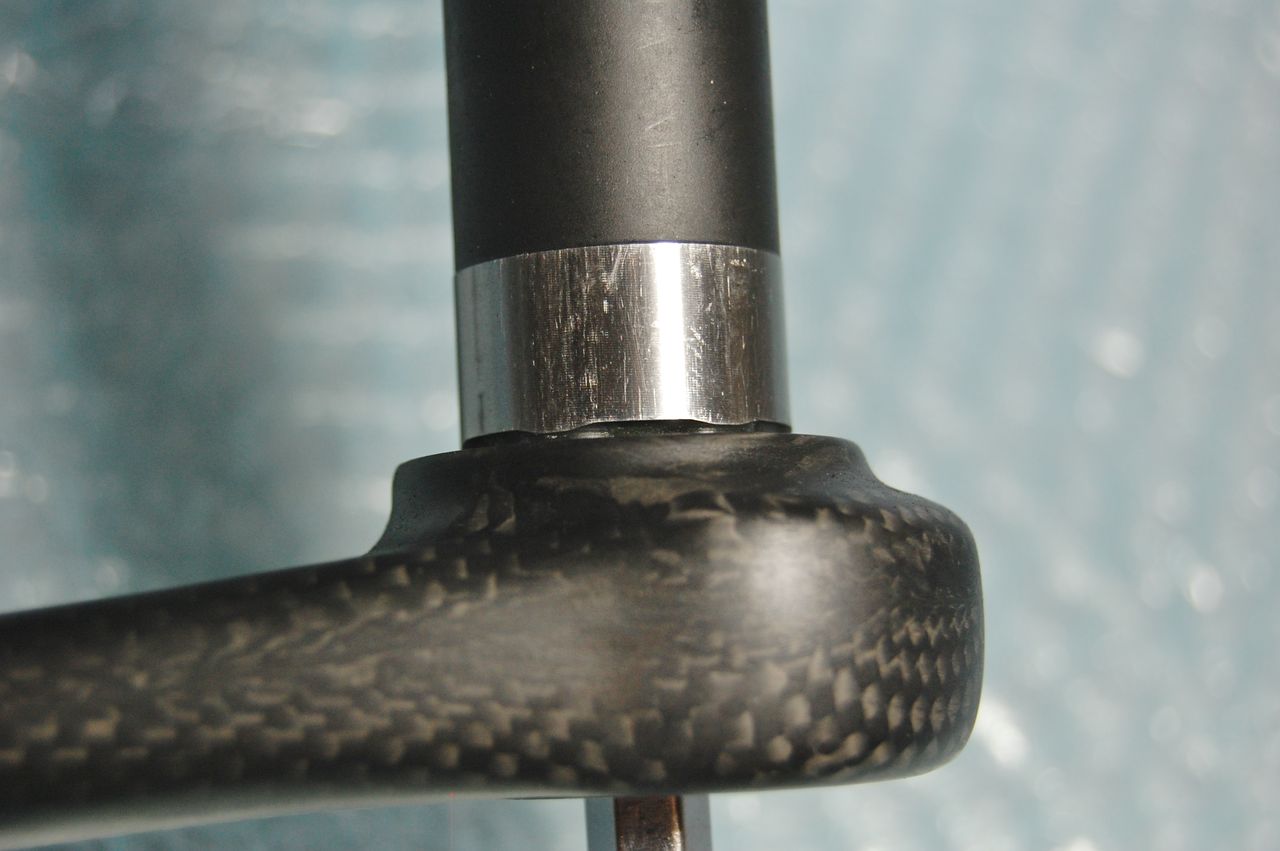

ここから力を入れ規定トルク(本当はトルクレンチなど使っていないが、そこはある程度解ります)まで締めこむとここまで入る。これで締め代は分かった。BB を入れてしまうとこの締め代は見えなくなってしまうが、ここまで締まって初めて2ピースクランクが一体になるってことだ。


DSC_5937

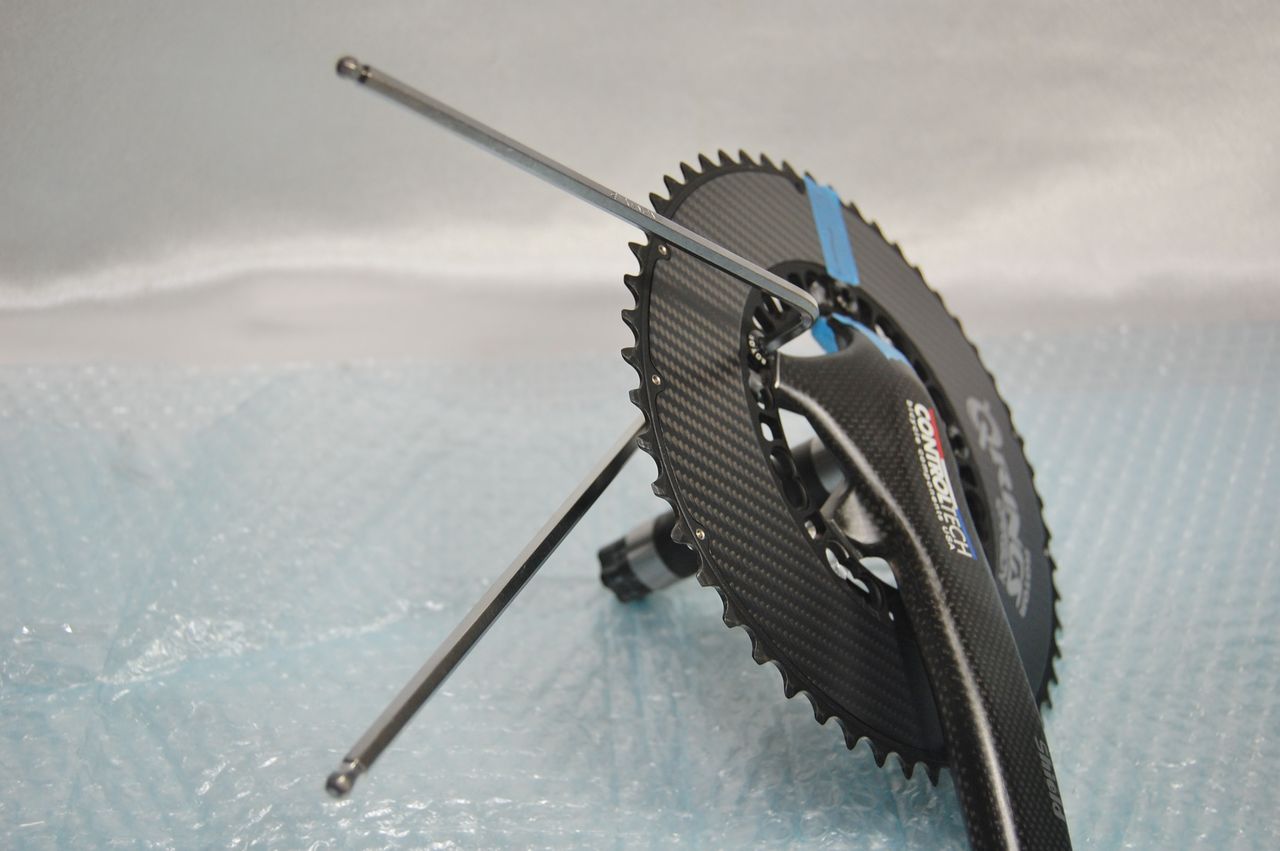

次に測定のためにチェーンリングを外す。



DSC_5938

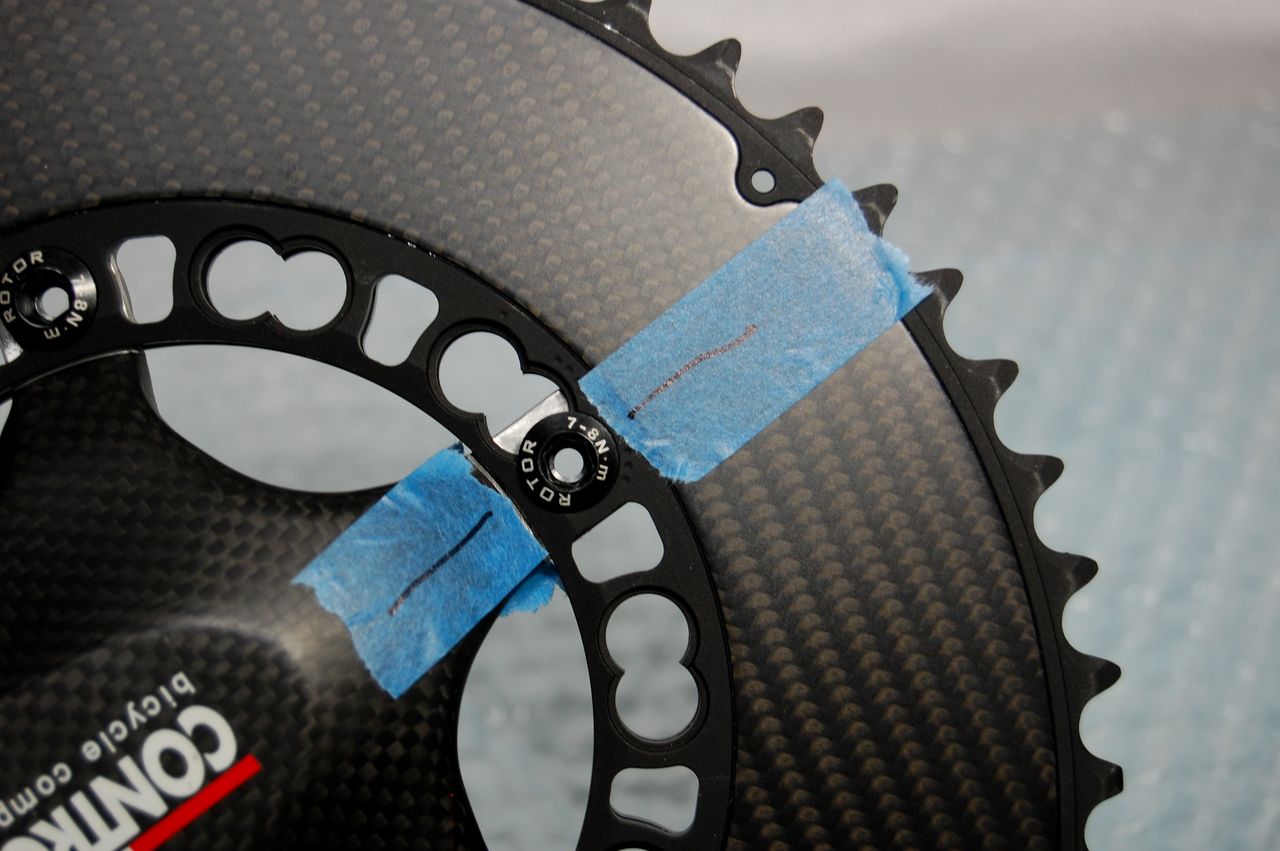

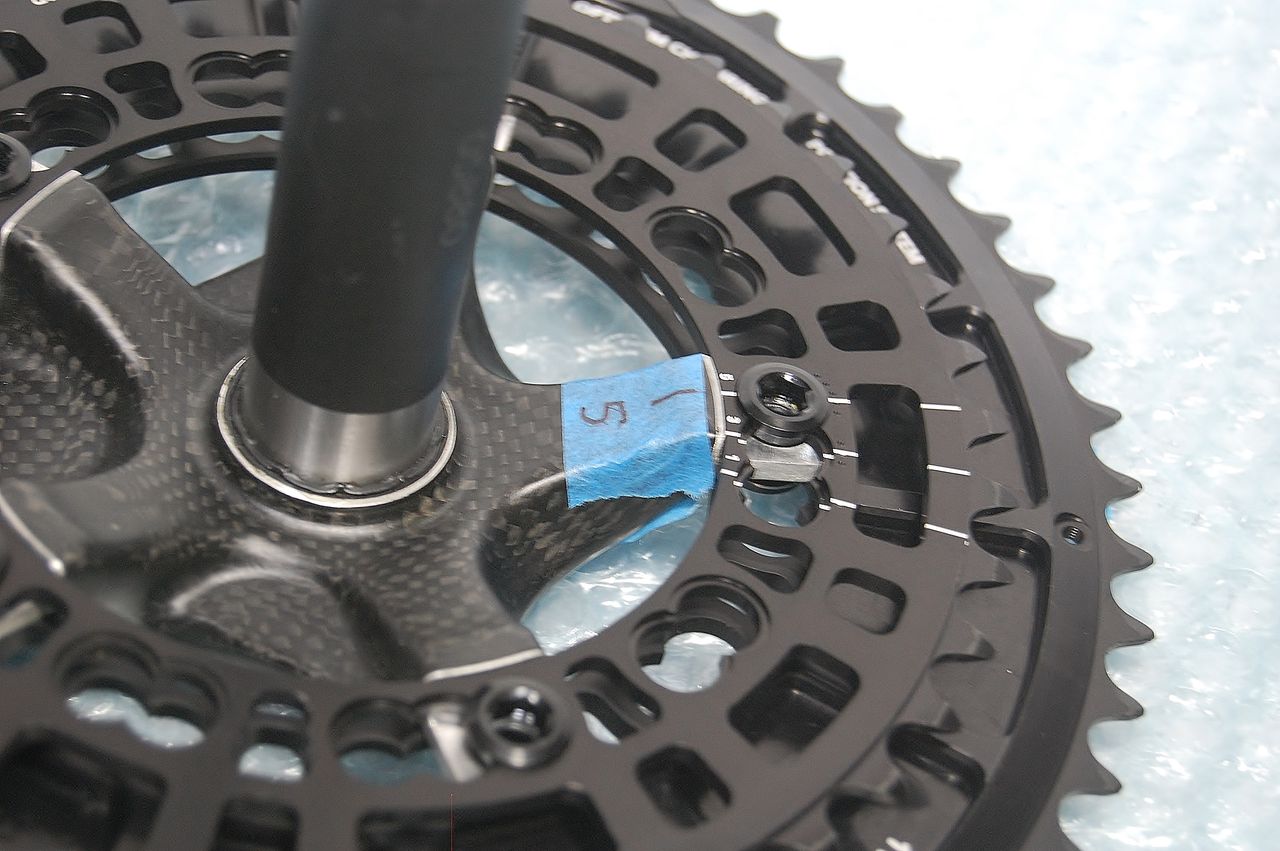

ポジション確認のためにマーキングをしておく。



DSC_5939
DSC_5940

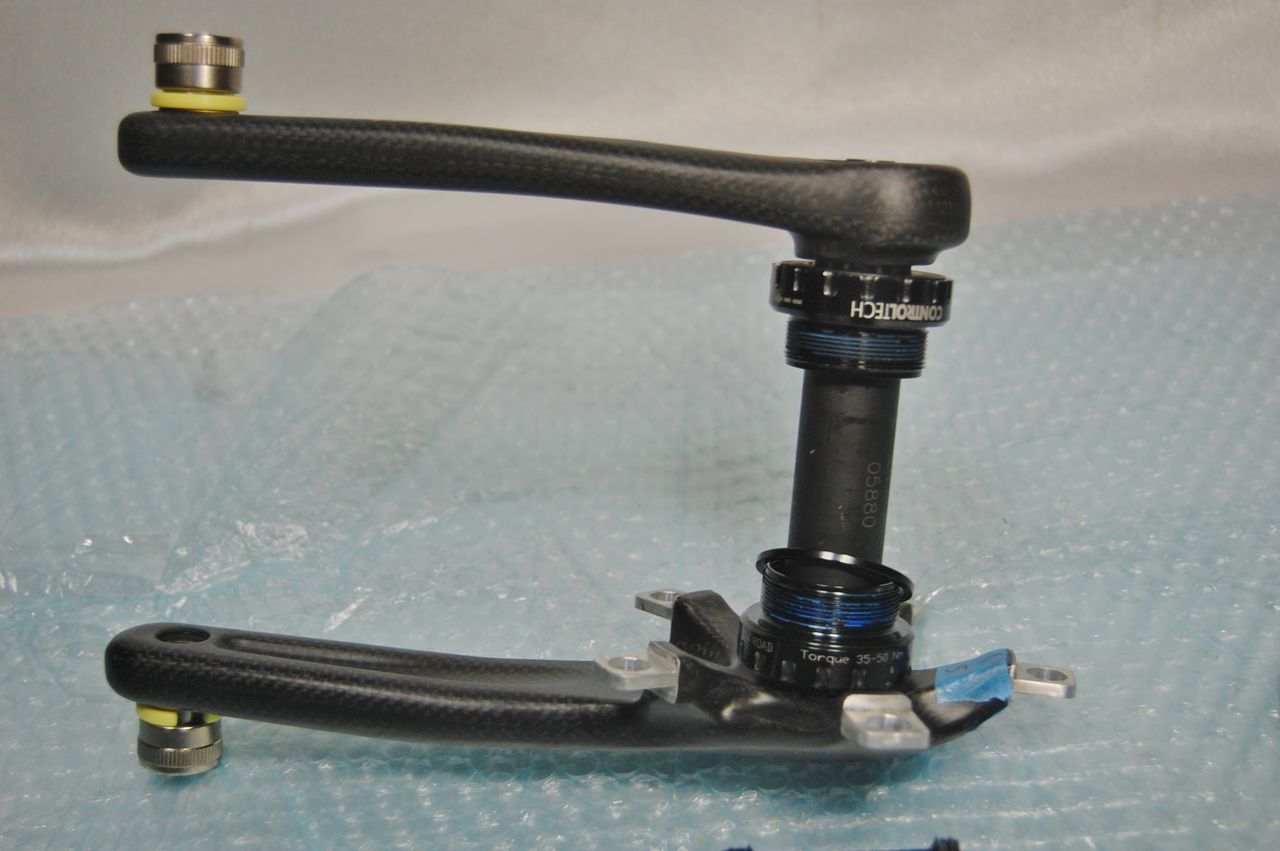

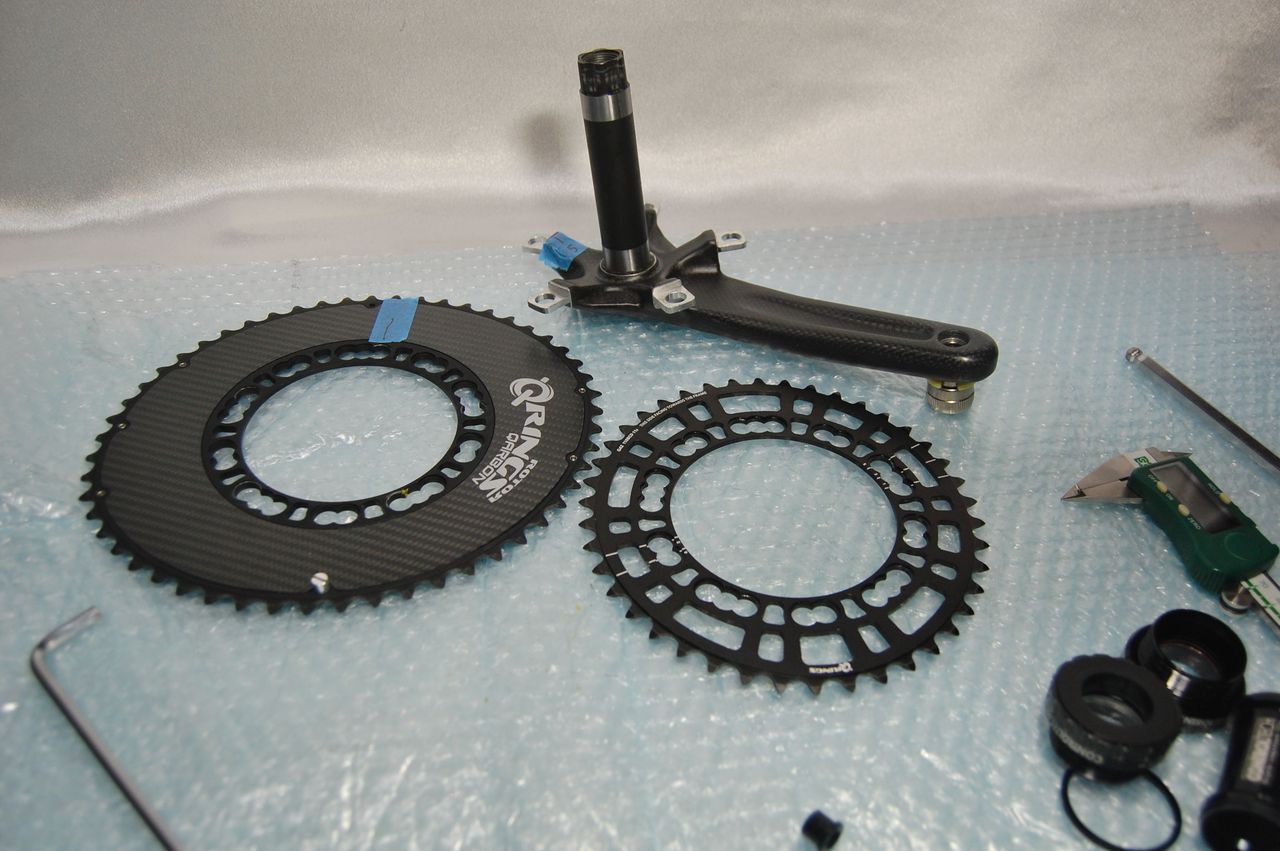

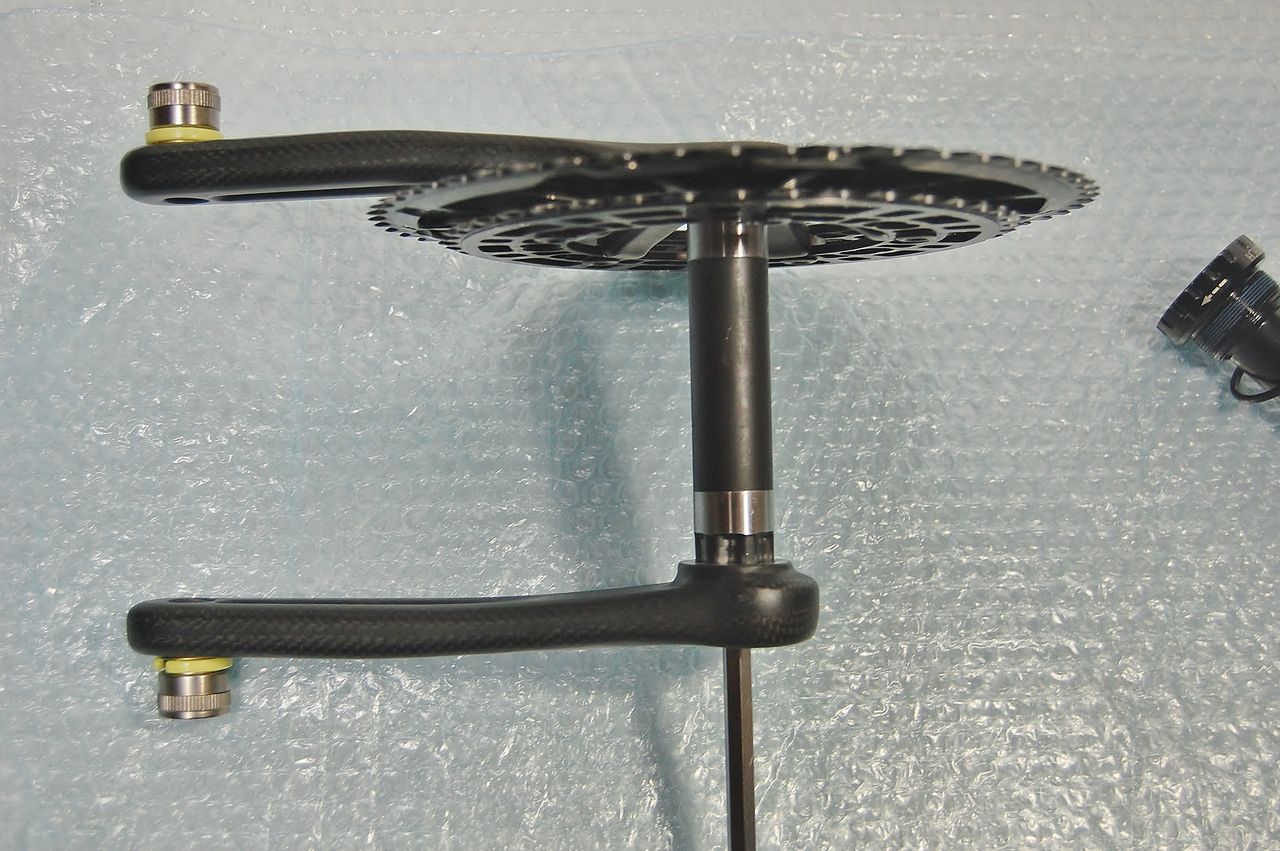

これで分解できた。



DSC_5941
今度はBBを入れて何処までクランクに押されるかやってみましょう。



DSC_5942
先ずは、右のBB をクランクに完全に密着するまで入れます。



DSC_5943
次にスペーサー1枚。



DSC_5944
そして左のBB をそっと被せます。



DSC_5945

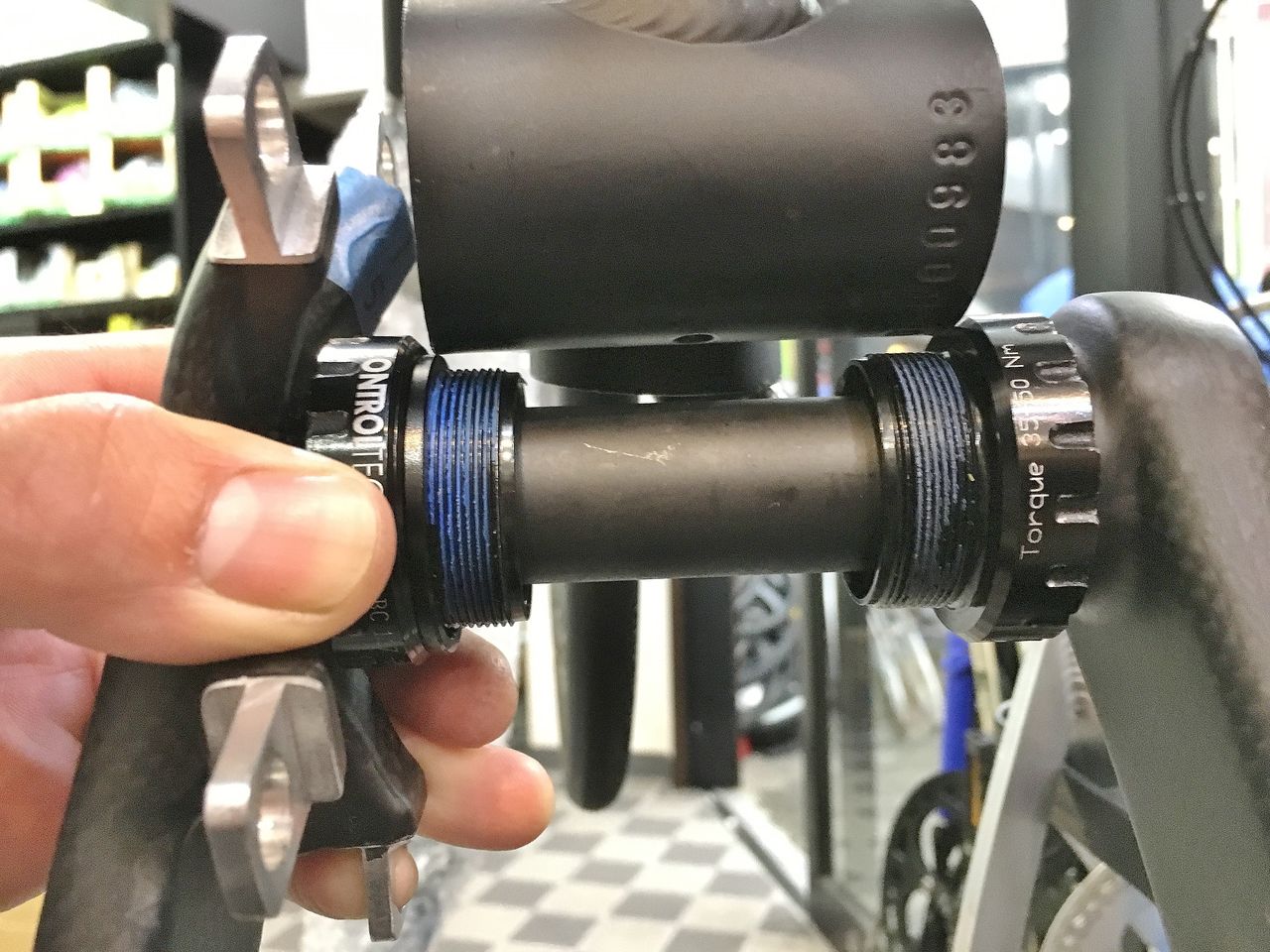

左クランクを乗せます。あ〜、この左右クランクの距離がQ ファクターね。



DSC_5946
規定トルクになるまで左BBは、左クランクに押され中ほどに進んで行く。



DSC_5924
BB シェル幅は、実寸では、68.32mm でしたよね。



DSC_5947

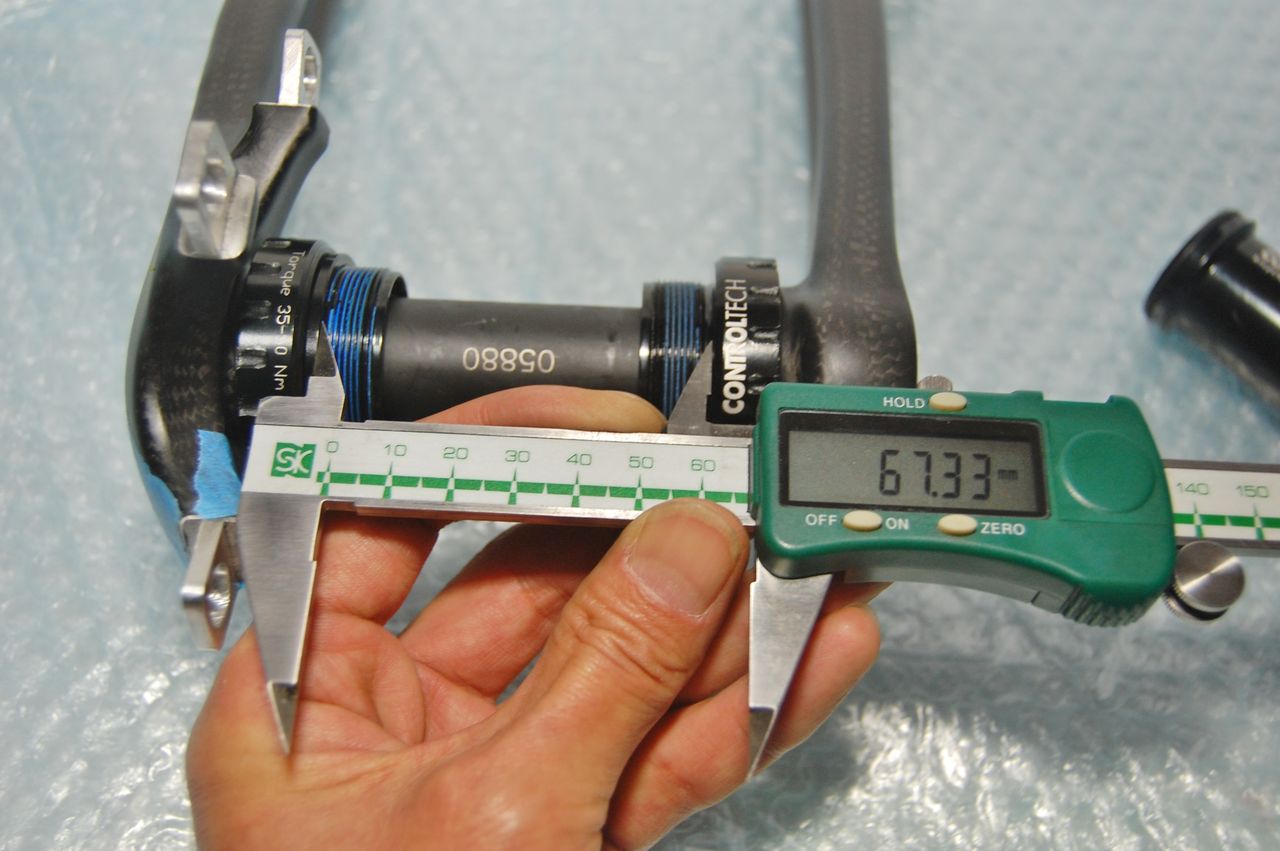

2ピースクランクが完全に一体になった寸法が67.33mm ですよ。

68.32 − 67.33 = 0.99mm

約1mm 足りないってことですよ!

IMG_0110
これでは、BB シェルに納まりませんね。これは何を意味するかと言うと、過大なトルクで左右のベアリングを圧縮しつつ、左クランクは、固定されていない状態。これでは高性能クランク&BB に変えた意味が全くない。


DSC_5971

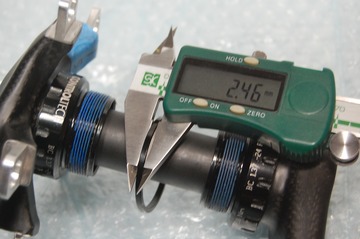

Di2  フロントディレーラーのことを忘れたとして2.46mm の付属スペーサーを外したら軸方向に約1.5mm ガタが出ることになります。


IMG_9993

0.99mm に近づけるべく、BBシェル削れってか? こんなクランクセットで良いのか自転車業界。

次回につづく、
