お客さんの工作技術が半端ない件!その4

DSC_0660

”すずらん抵抗”に阻まれて、60km/h の壁を破れなかった S さん。また工作技術を駆使して部品を制作してくれました。


IMG_9806

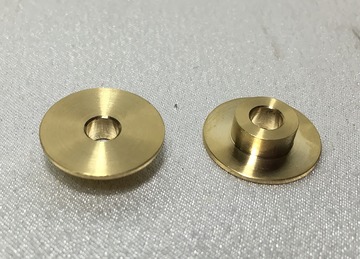

DAHON Presto に社外品のカプレオ互換ハブを取り付けるためのカラーです。(左は、純正オプションのリヤディレーラーハンガー)


IMG_9807
穴は、クイックシャフトが通る4.9mm。



IMG_9808
ブラスで製作されツバの部分を極力薄くしたのがポイントです。



IMG_9809

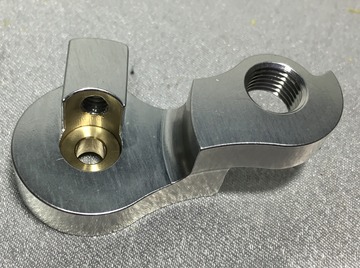

リヤディレーラーハンガーには、少し圧力を掛けて嵌め込まれる公差としました。



IMG_9810

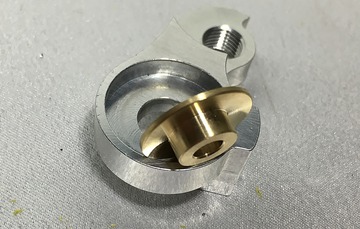

一体化させることで、部品点数の少なさを狙っています。



DSC_4001

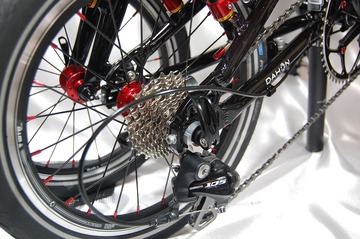

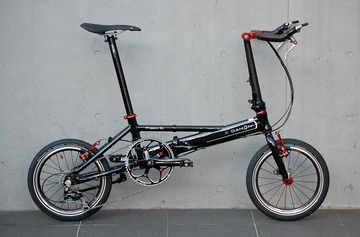

長期連載に渡り組み上がったNさんのPresto HR。RIDEA ハブを使い10 Speed に多段化した。



DSC_3985
DSC_4039

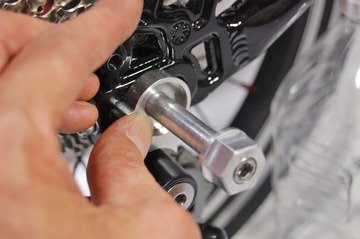

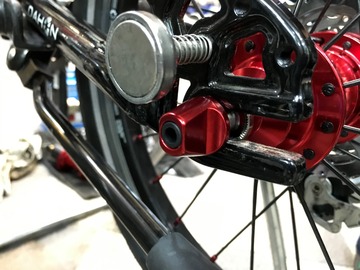

暗黒技研のプライドで製作したスルーアクスルに始まり、



DSC_4045
DSC_4047

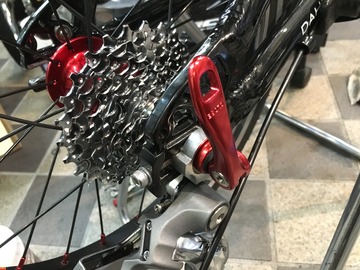

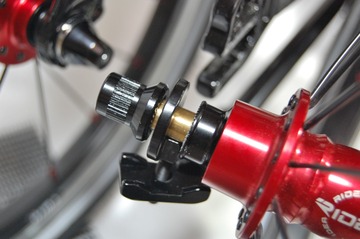

RIDEA 9mm アクスルの特製を生かしたS さん特製ブラスブッシュを使ったクイックリリース仕様。



DSC_3402

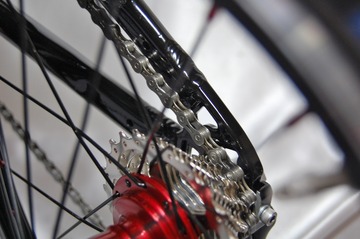

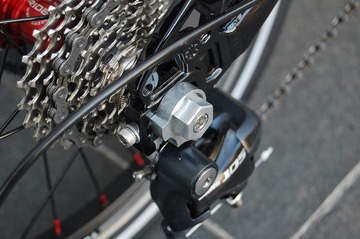

どちらも完璧な支持方式を見せたが、トップ11T から引っ張るチェーンの暴れにバックフレーム干渉は免れなかった。


金澤輪業カプレオ互換ハブ

IMG_9786
最終手段は、TOP 9T の小さなギヤのカプレオカセット。エンド幅130mm の金澤輪業カプレオ互換ハブに組み替えた。


IMG_9785
ここにピッタリと合うパーツを製作してもらったわけだ。



IMG_9787
IMG_9788

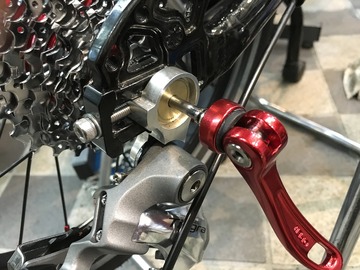

付属のスキュアーで装着可能。



IMG_9805

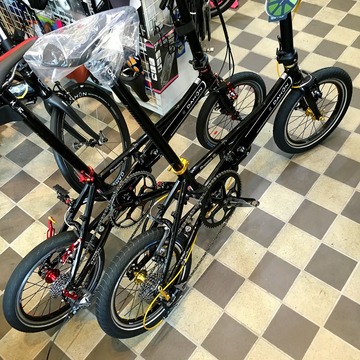

カプレオ仕様のレッドバージョンとゴールドバージョンが完成した。

本日、雨にて撮影は断念!
