バッテリーの装着

バッテリーは外付タイプで、バッテリーマウントはショートタイプ。取付はDAHON Mu SLX の初電動化の際、一度試みて船長に却下されてしまったリクセンのボトルフィックスをリベンジ。

DSC_4839
RIXEN KAUL ボトルフィックス 1.100円(税別)



DSC_4842

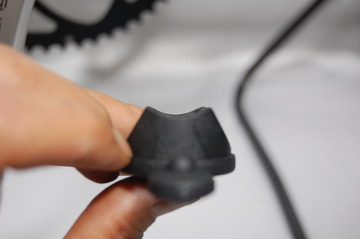

内容は本体と長短のステンレスストラップ、傷保護ゴムなど。




DSC_4844

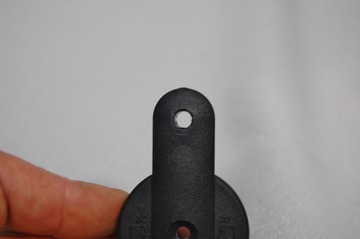

何故か、この二つの穴のピッチが偶然一致なんだよね。



DSC_4910
取り付け場所は、ここ。



DSC_4911
ステンレスバンドをシートチューブに巻き付けで形にします。



DSC_4912
金具に通して曲げます。



DSC_4913
この位余裕があってOK。



DSC_4858

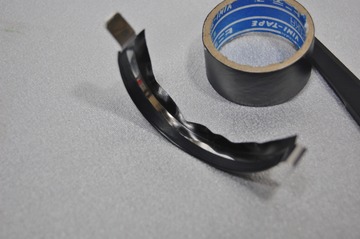

傷付防止にビニールテープを貼ります。



DSC_4859
後に巻き込んで、



DSC_4860
出来上がり。



DSC_4861
付属の傷保護ゴムよりスマートに収まりますよ。



DSC_4869

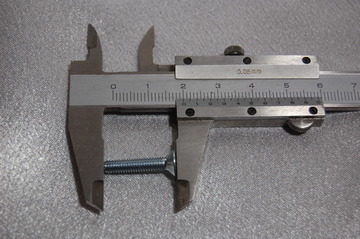

付属の皿ビスは、



DSC_4875
長さ20mm。



DSC_4871
六角レンチも付いてきます。



DSC_4872
ここに金具が入りますが、



DSC_4874

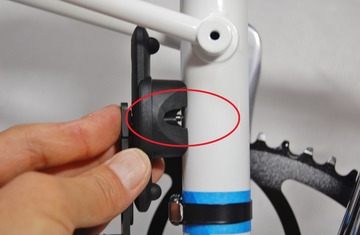

横から見るとボルトの頭が出ていませんね。



DSC_4865

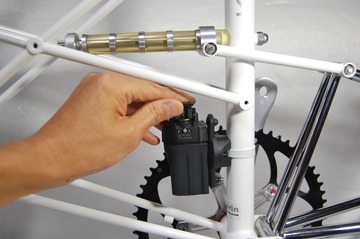

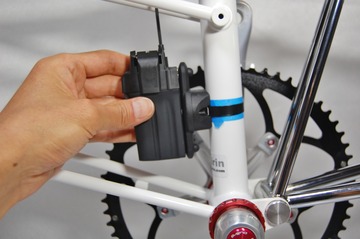

こんな感じで取り付けます。



DSC_4866

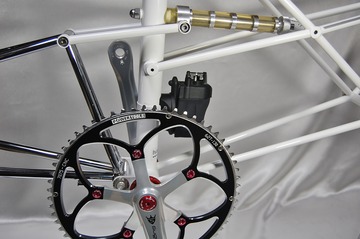

本来ならばエレクトリックワイヤーが短くて済むこの方向でしょうけど、



DSC_4867

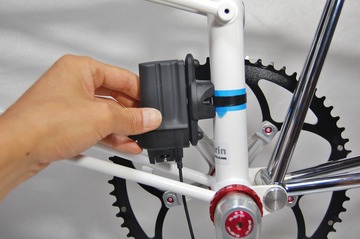

やっぱこうですかね。



DSC_4868
チェーンリング側ではバッテリーの脱着がしづらいですから。



DSC_4862
付属のネジは当然使えません。



DSC_4879

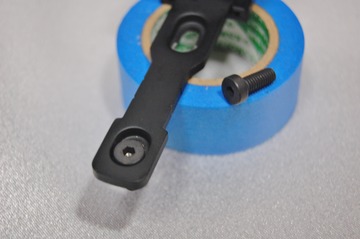

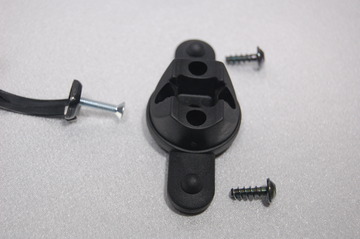

4mm 2本のキャップボルトがバッテリーホルダーに付属してきますが頭の薄い特殊なボルトです。



DSC_4882

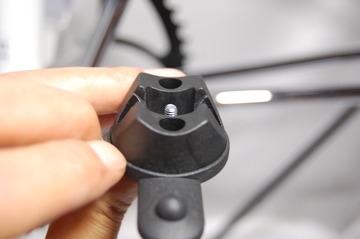

この溝に納まるのは、”なべネジ”だけです。(トラスもダメ)
工作室にあったM4×22mm を使いました。ホームセンターなどで手に入る4mm ネジは、5mm 飛びでしかありませんので20の次は 25mm です。25mm を使うときは、ボトルフィックスとバッテリーホルダーの間にワッシャーを入れて下さい。


DSC_4883
この様にボルトの頭が飛び出した状態で締めこむと、



DSC_4889
新品の綺麗なフレームに”おへそ”を作ることになります。



DSC_4898

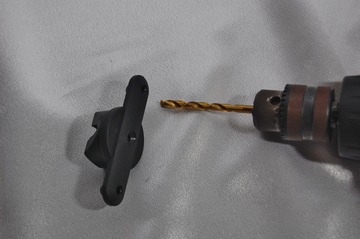

タッピング用の穴は、5mm ドリルで貫通させてしまいましょう。



DSC_4899
DSC_4900

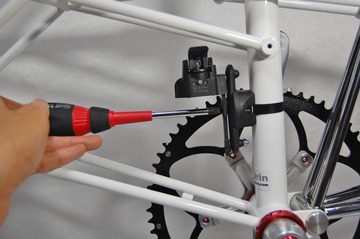

こちらは、セルフロックナットで共締めです。



DSC_4906
バンドを締め上げて固定しますが、締め過ぎるとバッテリーホルダーが変形してバッテリーの着脱が出来なくなります。それほど締め上げなくともスプリングワッシャーの効果がありますので、緩みません


DSC_4902
もうちょっと高い位置かな?

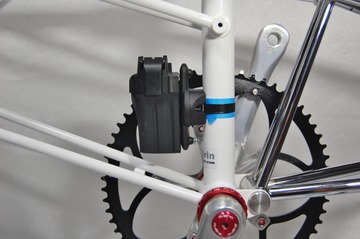

DSC_4907
ん、何か黒いバンドが目立ちますね。



DSC_4915
ビニールテープを白に変えてみた。



DSC_4920
DSC_4921
DSC_4922
DSC_4923




DSC_4926

どうですかね船長! こんどは納得頂けたでしょうか?

ご意見お待ちしております
