TOKEN のボトムブラケット TK-PF30APS

DSC_2177

PF(プレスフィット)30規格のフレームにシマノの24mm アクスルが装着できるBB、TOKEN TK-PF30APS が手に入った。これでようやくDURA のクランクが装着できるぞ!今回もまた勉強になったな。普通、それなりのサイクルショップであれば、こそ練で勉強して何事もなかったように組むのだろうけど恥かき捨てで、さらけ出しちゃうのが橋輪流であります。


DSC_2178

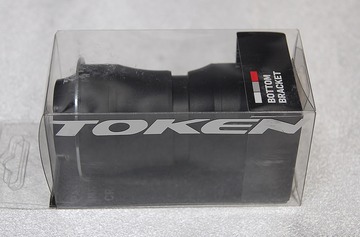

カタログで見るより質感いいじゃないの。



DSC_2179

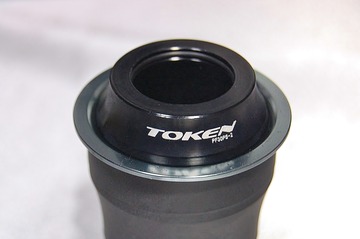

リップ部分がアルミだったりして良いですね。



DSC_2182

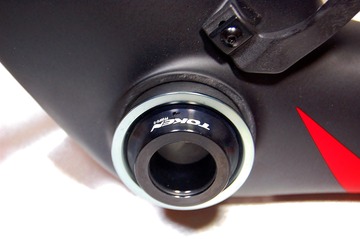

こんな感じで付くのね。ここからは圧入。



DSC_2188

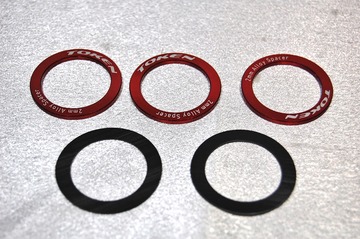

2.0mm のアルミワッシャー3枚と、0.6mm の樹脂ワッシャーが2枚付属するけど何処に使うのかな?



DSC_2190
クランクに仮組してみよう。ばくは、やっぱり5アームの方が好きだったな。



DSC_2191

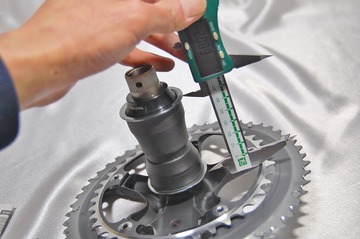

シェル幅の68mm に合わせる。



DSC_2192

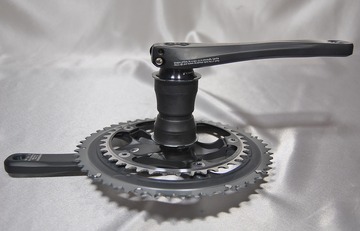

クランクアームを付けるとピッタリだ。シムは要らないもよう。


マジで30分悩んだのがこれ、

DSC_2185

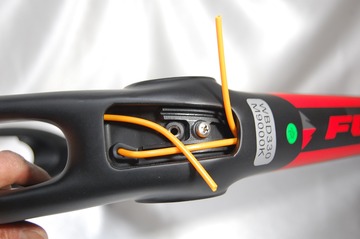

メンテナンスハッチを開けるとオレンジのパイプが3本。インターナルケーブルをフレーム内に通す時のガイドで、インナーを通してから外部へ引き抜く。フレーム側に作られているインナーワイヤーが擦る溝は、2ヶ所。もう一本は、ガイドとして残し、実際に使うのか?


DSC_2184

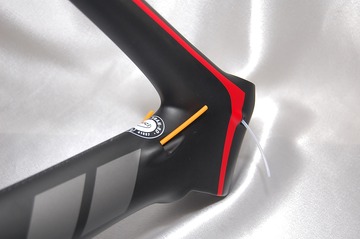

ヘッドパイプ後方から左右に出ているオレンジのパイプ。左が フロントディレーラーで、右がリヤディレーラー。そして前方に出ている白いのがリヤブレーキ。


DSC_2186

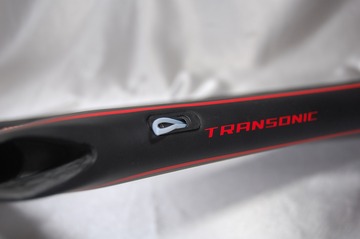

リヤブレーキは、トップチューブから出てくるんだから下の変速用は、2本のはす?



DSC_2187
何だー!こうなってたのか? 長いの1本でやれよ、ややこしい!



DSC_2193

ホイールは、XeNTiS で行くであります!
