”ヨシムラ手曲げ”スモークマフラーの製作

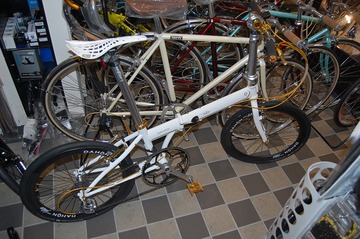

Sさんの DAHON SPEED Falco にまた少し手を加えたので、今夜の【橋輪Blog】にアップしようと思っていましたが、あいにくの雨で撮影断念。
しかも2月18日53才の誕生日、ぎっくり腰やっちまいました。
昼ごろ佐川が来て、何時もなら台車を入り口に止めて、荷物持って入ってくるのに今日は、何故だか台車に乗せたまま店の中まで入ってきて、しかもドライバーが、女性だたんですよ。よっぽっど重いんだろうと思って、これは助けてやらねばと台車に乗った大柄な荷物持った瞬間、顔まで浮き上がった!
グキっ!!! 「軽かった」
なわけで今夜は、全くいらん情報を社長室より

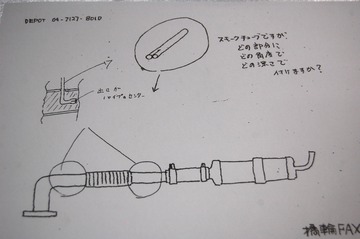

白煙を出すためのスモークマフラーを製作する。

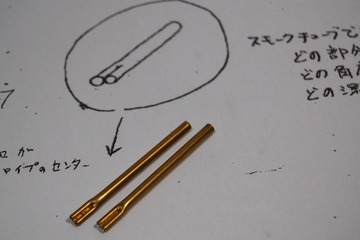

RC DEPOのMさんに先端を特殊加工してもらった真鍮パイプ。

これを理想の直角に曲げる。

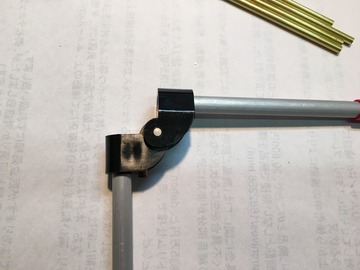

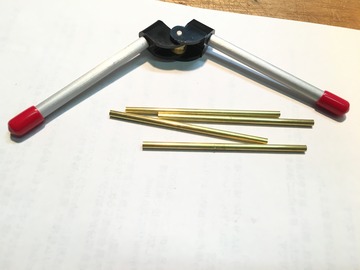

こんなものを買って見た。DU-BURO チューブベンダー1.620円安い!

パイプを潰すことなく自由自在に曲げられるらしい。

加工してもらったパイプは貴重なので、そこらにあった切れっぱしで練習する。

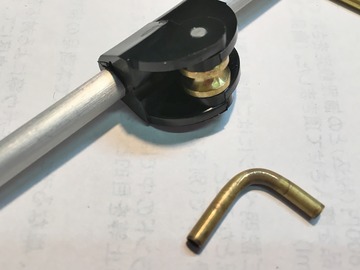

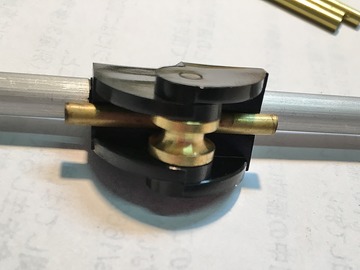

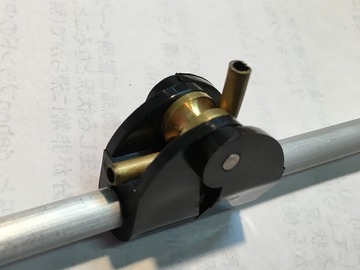

ぐにゅーっと直角曲げ。

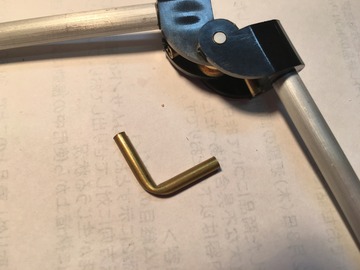

おお簡単に曲がった。

しかも綺麗。全く潰れずに90°曲がった。こいつは調子いいぞ!

別の切れっぱしで、も一度やってみると・・・あら潰れちゃった。

真鍮パイプの硬度が違うのかな? ヒートガンで炙ってみても潰れた。ベンダーのヒンジ部分が樹脂のため高温に出来ない。

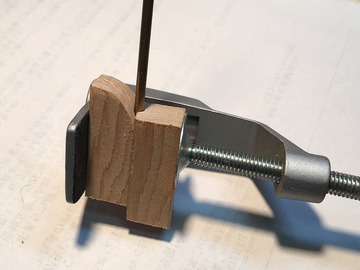

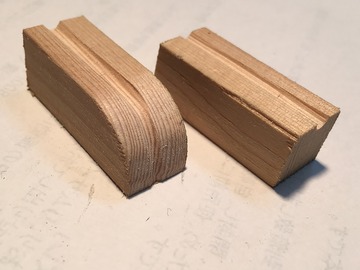

こんなもんをこしらえてみた。

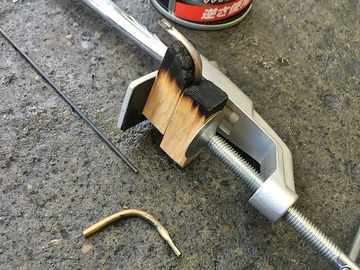

こんな塩梅です。

木の治具が燃えてしまうのは解っていたがトーチで赤らめる。

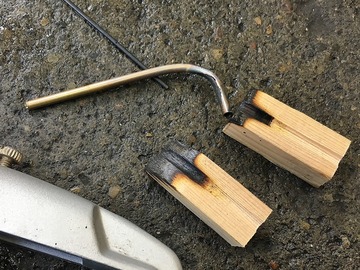

いいんじゃないの。でも大分焦げたな。

2本目を曲げる。

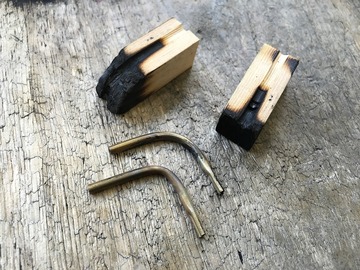

これだけ燃えたらアールが変わるよな。でも取りあえず曲げられたかな。

この辺かな、

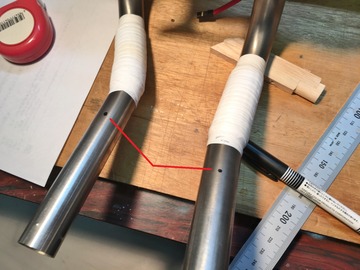

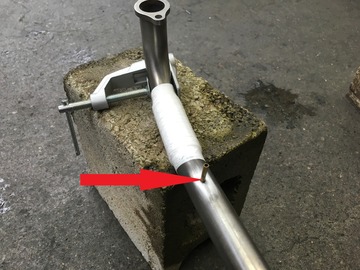

穴あけ位置をマーキング。

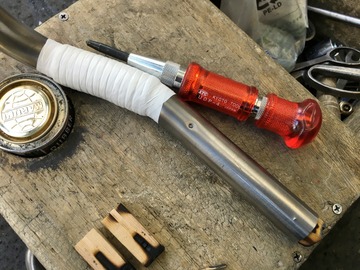

オートポンチでドリルきりの切っ掛けを作る。

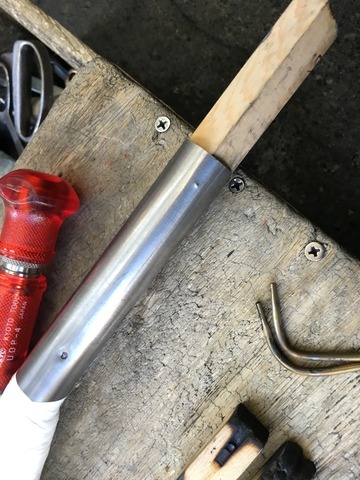

潰れてしまわぬよう内径同寸法の角材を入れる。

思ったより凹んでしまったが、ロー付けの際、ロー溜まりになると結果オーライにしておく。

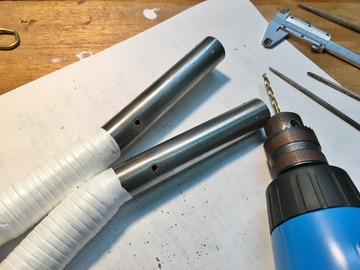

3.5mm の穴を開ける。

勿論、加工していない方からは入るが、

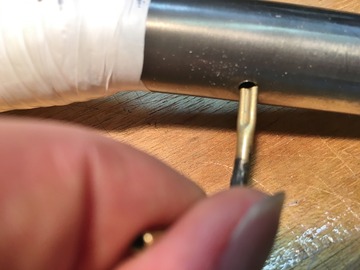

加工側からは入らない。

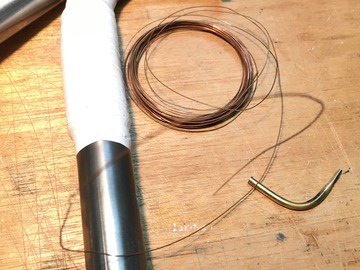

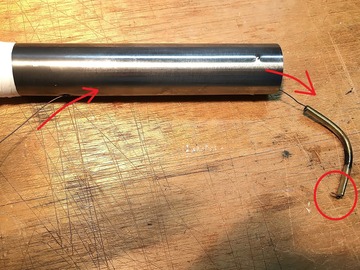

ニクロム線で導いてやろう。

こう通しておいて引き抜けば、

はい、出て来ました。

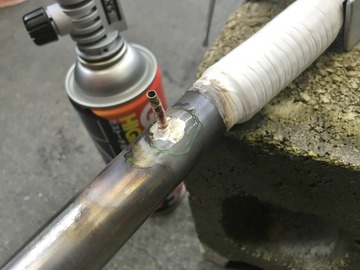

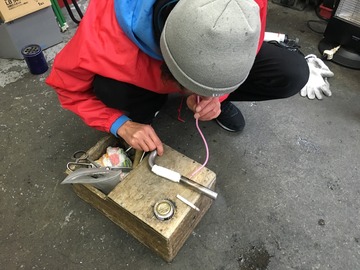

さてロー付けしますが、「右手にロー棒、左手にトーチ。付けるパイプは、天ぷら屋さんに持っててもらおう」の件は、この部分を歪にし保持しようって手段。

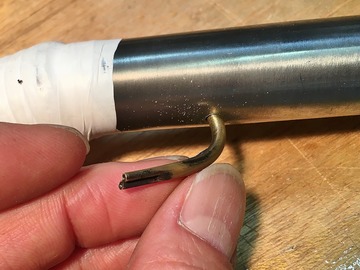

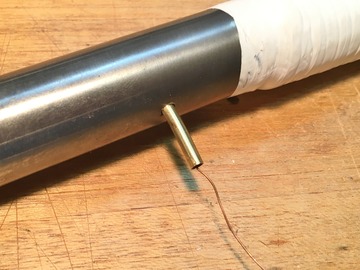

ん、上手くいったぞ!

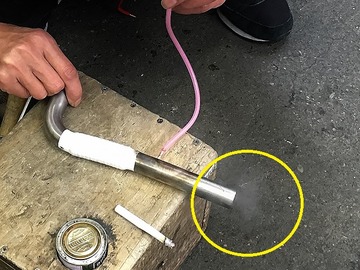

たばこの煙でスモークテスト!

しょぼいが、確かに出てます。

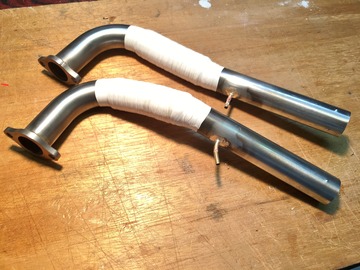

何とか出来上がったスモークエキパイ。

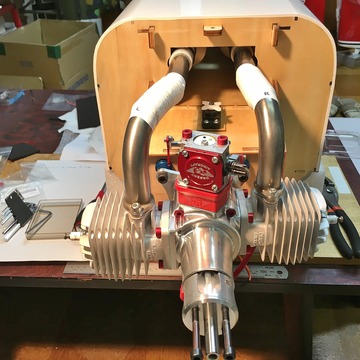

防火壁も最少加工で、納まった2本のマフラー。第二難関クリアーだな。
ぎっくり腰? なるほどね!仕事は出来なくても、こうゆう作業は出来るんだ?
