緊迫した話題が続きましたので、久々、社長室よりの投稿です。現在制作中のエクストラですが、中々手が付けられず、まだまだ完成には至っていません。今夜はマフラーの取り付けを。
消音効果とパワーアップを狙ったキャニスターマフラーを胴体の中に突っ込むんですが、こいつがどうして・・・。
しかも初めての2気筒。こちらも船長のSLX同様に、難航中!

IMG_8243
キャブレターが邪魔して入りません。



IMG_8245

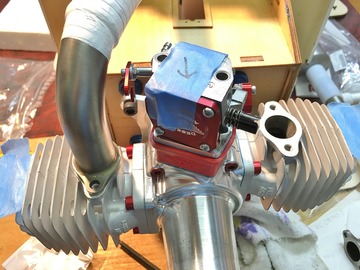

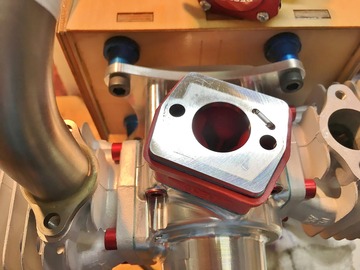

キャブ外しちゃいましょう。リードバルブブロックも。これ上下間違えて組むとエンジン掛かりません。



IMG_8255
何とか狭い口から突っ込めました。DA-70cc水平対向2気筒エンジンですが、これが曲者でしてね、左右のシリンダーが前後にずれてるでしょ。クランクシャフトデザインの問題でね、モーターサイクルで言うとBMW のフラットツインは、これと同じです。Vツインになるとドカティとモトグッチもずれていますが、ハーレーだけは、一直線上にあります。要らぬ情報でしたね。ま、今夜のブログ自体が要らぬ情報ですが。

DSC_1598

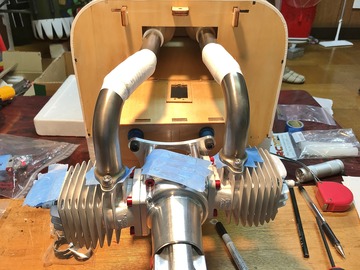

これがヘッター(エキゾーストパイプ)とキャニスター(サイレンサー)です。昨夜まで格闘していた船長のDURA-ACE フロントディレーラーが手前に。



DSC_1601
機体内でキャニスターをホールドしておくのに、この様なパーツが市販されていますが、



DSC_1600
飛行機の部品というのは非常に軽量に作られておりまして、これアルミ製で中央の部分だけ厚くなっています。その他の部分は、げんこで叩けば凹むでしょう。やったこと無いけど。



DSC_1602
でもってこれが左右で同じところに来てくれれば良いんですが、



DSC_1599
先ほどの説明の通りに左右のシリンダーが前後してますので、この様な配置になっちゃうんですよ。「ヘッダー(エキゾーストパイプ)の長さを合わせれば良いんじゃね?」それでは左右シリンダーのパワーが均等になりません。


DSC_1603
手前が柔らかい部分に来てますね。これで飛行していると、何れ潰れてしまいます。安い部品ではないですからね。



IMG_8258

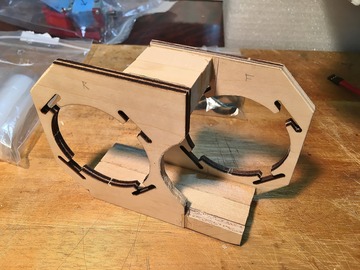

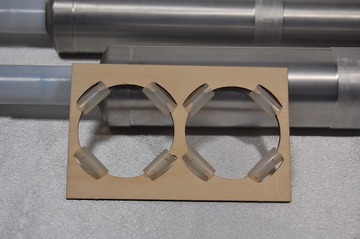

こんなん製作してみました。材料はプライウッドとヒノキです。



IMG_8257

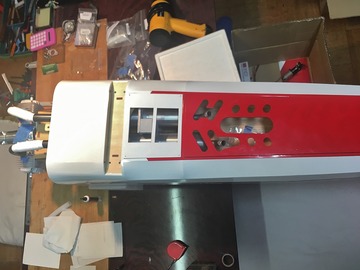

バッチグー!(古い)でしょ!取付作業するのためお腹をくり抜きました。



IMG_8259
色塗ってみました。



IMG_8260
最終的に外から見えちゃうんで。



IMG_8305

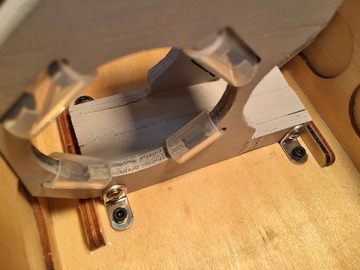

機体への取り付けは、ボルトオンにしました。



IMG_8303

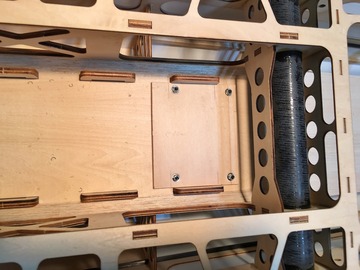

裏側にベニヤを挟んでナイロンナット止め。接着しなければ次の飛行機に使えます。やですね、作る傍から落ちること考えてる趣味って!



IMG_8278
製作したハッチには、大きく開口部を設けて放熱を促します。本当は穴開けたくありませんが、苦労した部分を見せたいのも、この趣味ならではです。(変態か?)


これで、マフラーの木工工事は、終了。ここからが難航しそうな作業に入ります。

DSC_1607
取りい出したる2本の真鍮パイプ。先端に先細り加工を施してあります。



DSC_1604
「これ、何処に付けたらいいの?」ってRC DEPOTにFAX したら、



DSC_1605
メカニックのM氏から回答が来ました。「出口を排気方向に曲げてパイプの中央付近に来るように」とのこと。こちらは先生が沢山いて助かります。



DSC_1608

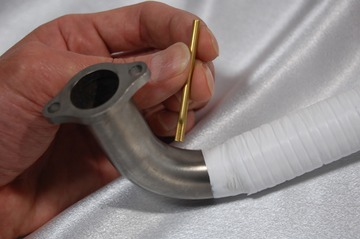

ここ、もしくは、

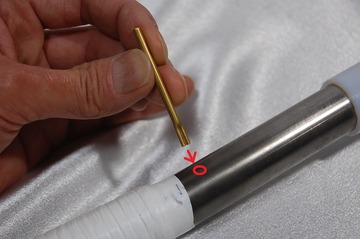

DSC_1609
ここに、パイプの通る穴を開けてロー付けします。

でもさ、左手にトーチ、右手にロー棒。パイプを持っている手を放せば、パイプは中にコロリだよね。しかも超高温で赤らめるんだよ。天ぷら屋さんにでも持っててもらおうか?

ところで、そんな熱くなる所にパイプ突っ込んで何しようってか?


SMOKE NOW!
