指令!DURA-ACE を電子化せよ!その10

Tさんごめんなさい。お借りした部品まだ、お返ししてませんでした。でもって、もっかい使わせて頂きます。でもね、この写真を探す際に、Oさんのビスクに取り付けた時の記事を読み返してしまい、全く自信を無くしてます。ブロックを噛ませてやれば、 フロントディレーラーは、後退するが、ケージは、下がるってこと。忘れてた!

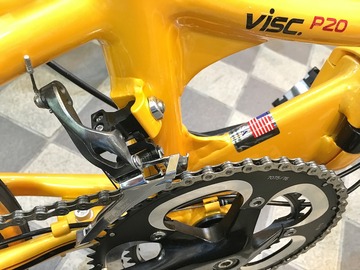

DAHON Visc P20 を更にモディフアイドする13【橋輪Blog】

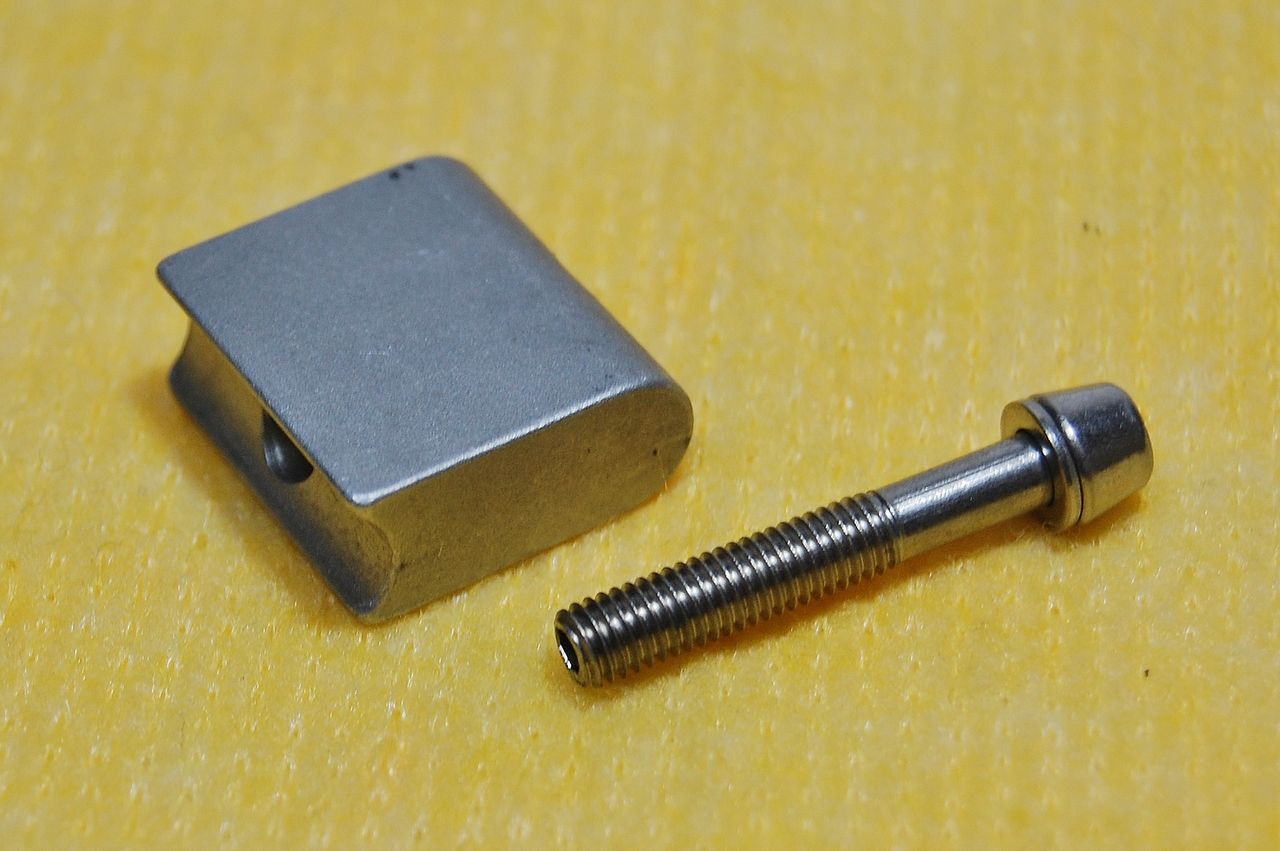

FUJI COMET R の フロントディレーラー取付ブロックです。コンポーネントを105化した際に余ったパーツです。

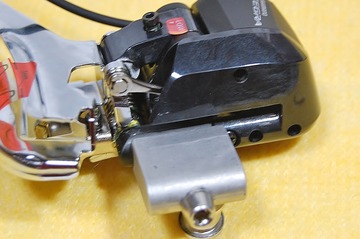

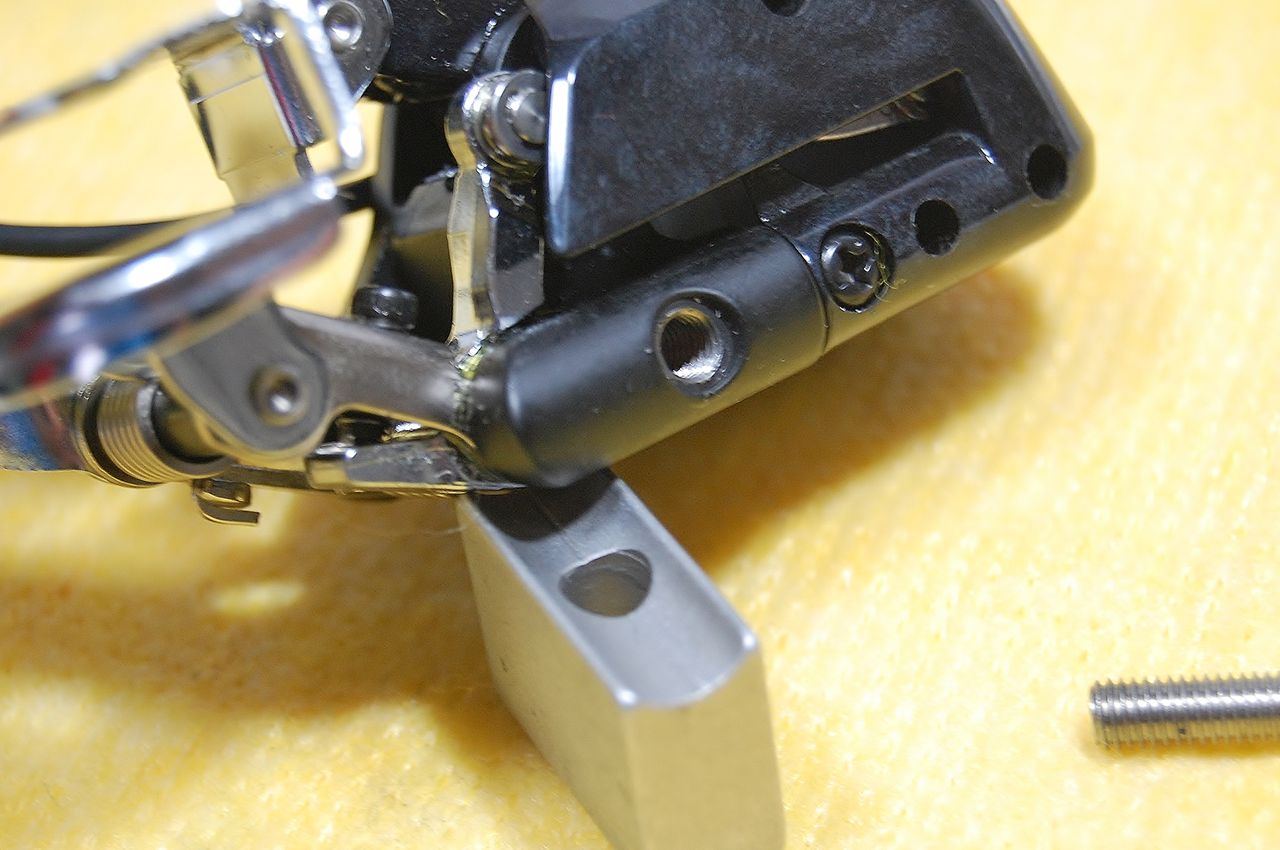

延長ブロックの厚みは、 フロントディレーラーの取り付け部と、ほぼ同じ。これならカバーに当たらないかも?
いいね!いいね!ぴったりだ!

一石二鳥と行くかな?多分行かないだろうな。2頭追う者は、一頭も得ずだろうな。

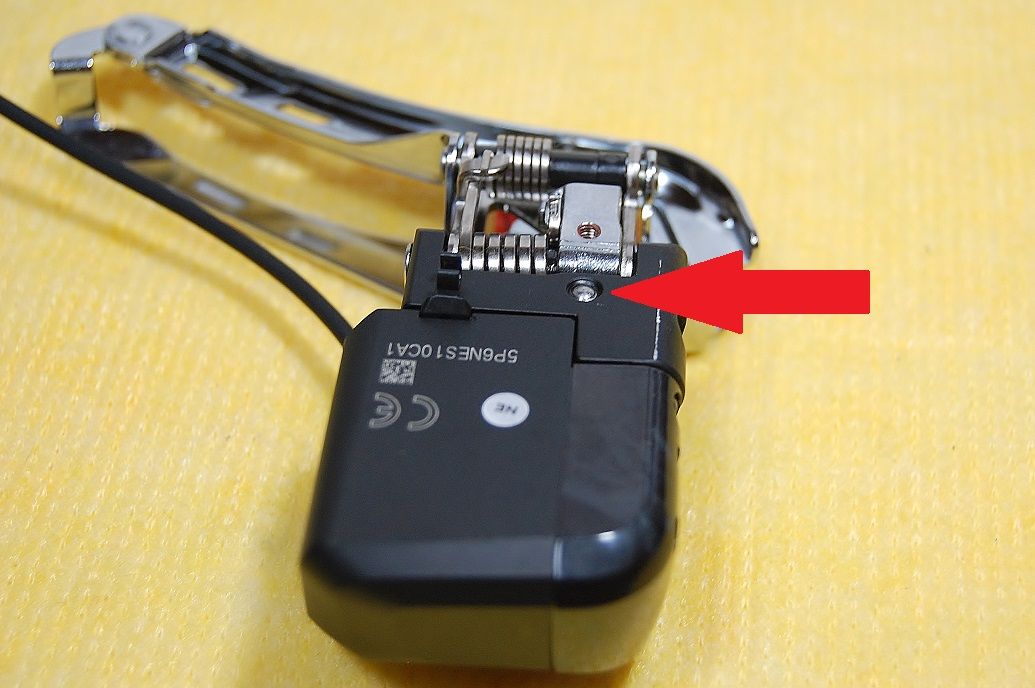

このポッチにも少し触れておきましょう。

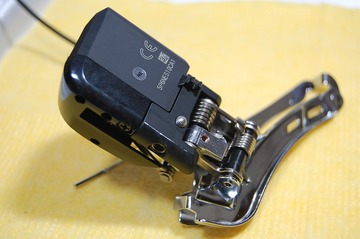

表側から見ますと、このイモネジの先端が裏側に貫通しています。

アレーンキーで締めて行きますと、

このように飛び出してくるわけです。

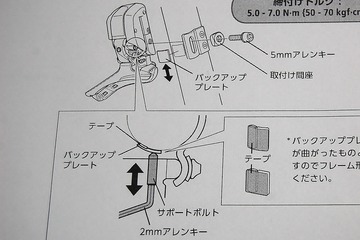

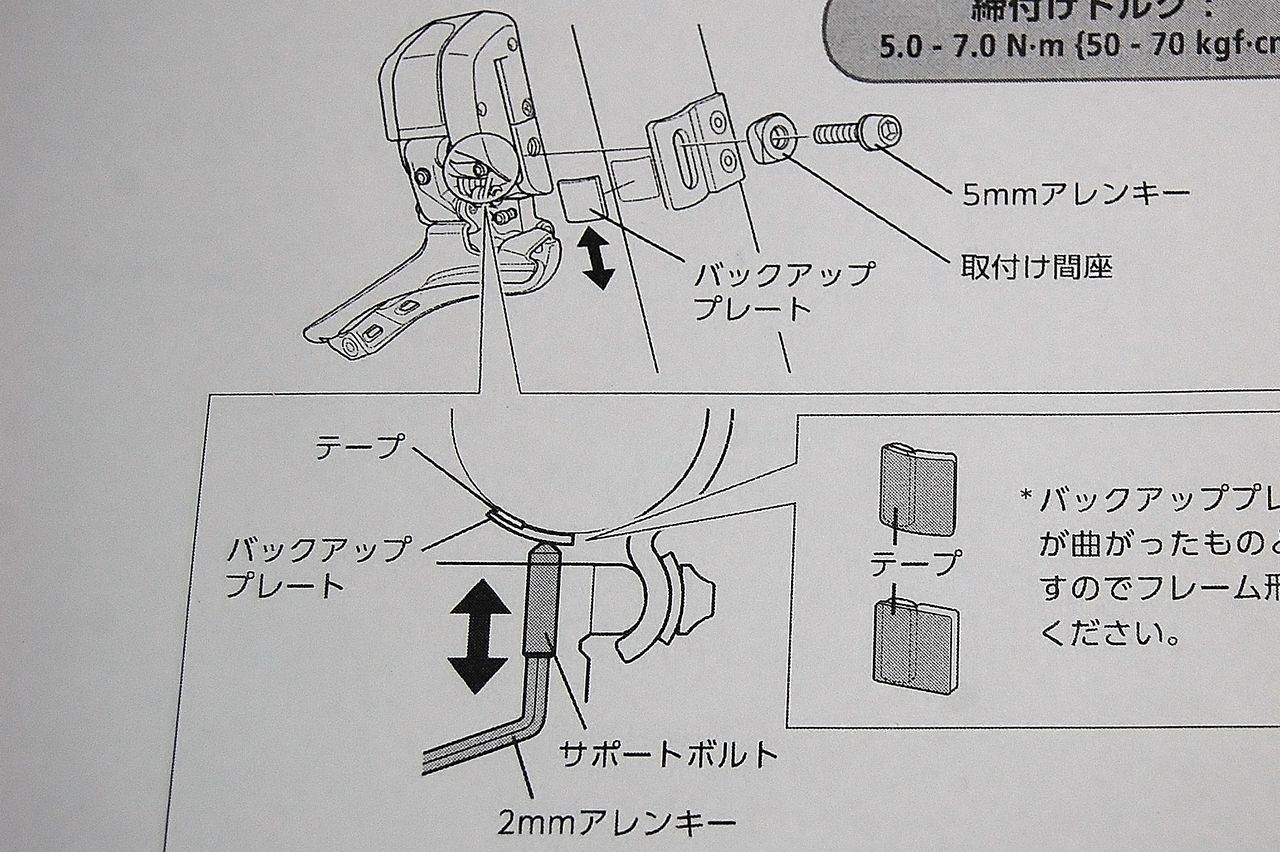

サポートボルトと言いまして、11速対応の機械式 フロントディレーラーにも付いています。大トルクの電動 フロントディレーラーが、アウターギヤにチェーンを押し上げる際、取付ボルトだけではなく、このイモネジでシートチューブに突っ張るわけです。アナログですが必要だから付けたのでしょうね。延長ブロックを使うと当然シートチューブには届きませんから、この機能は使えません。

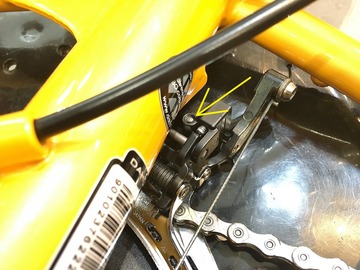

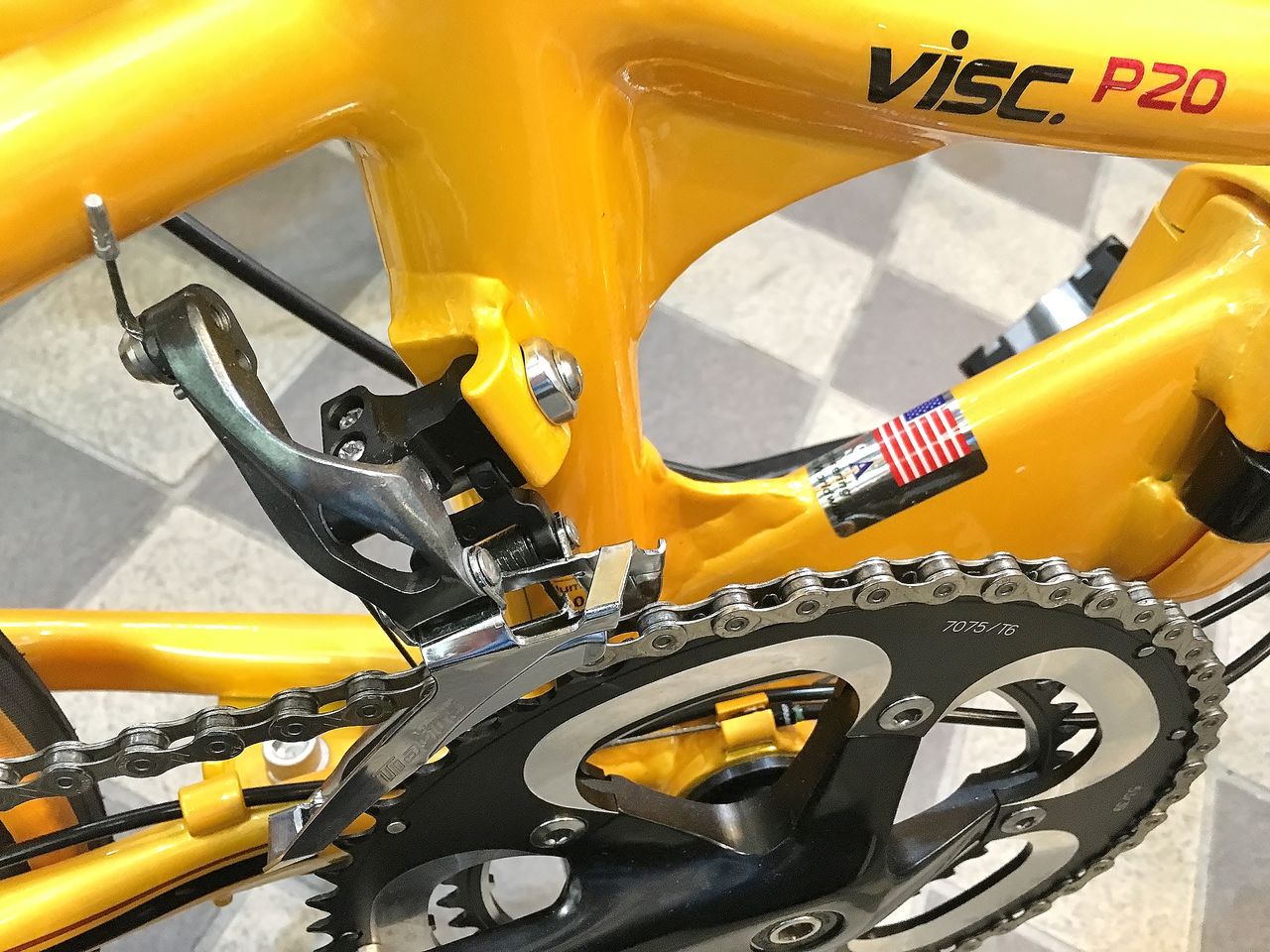

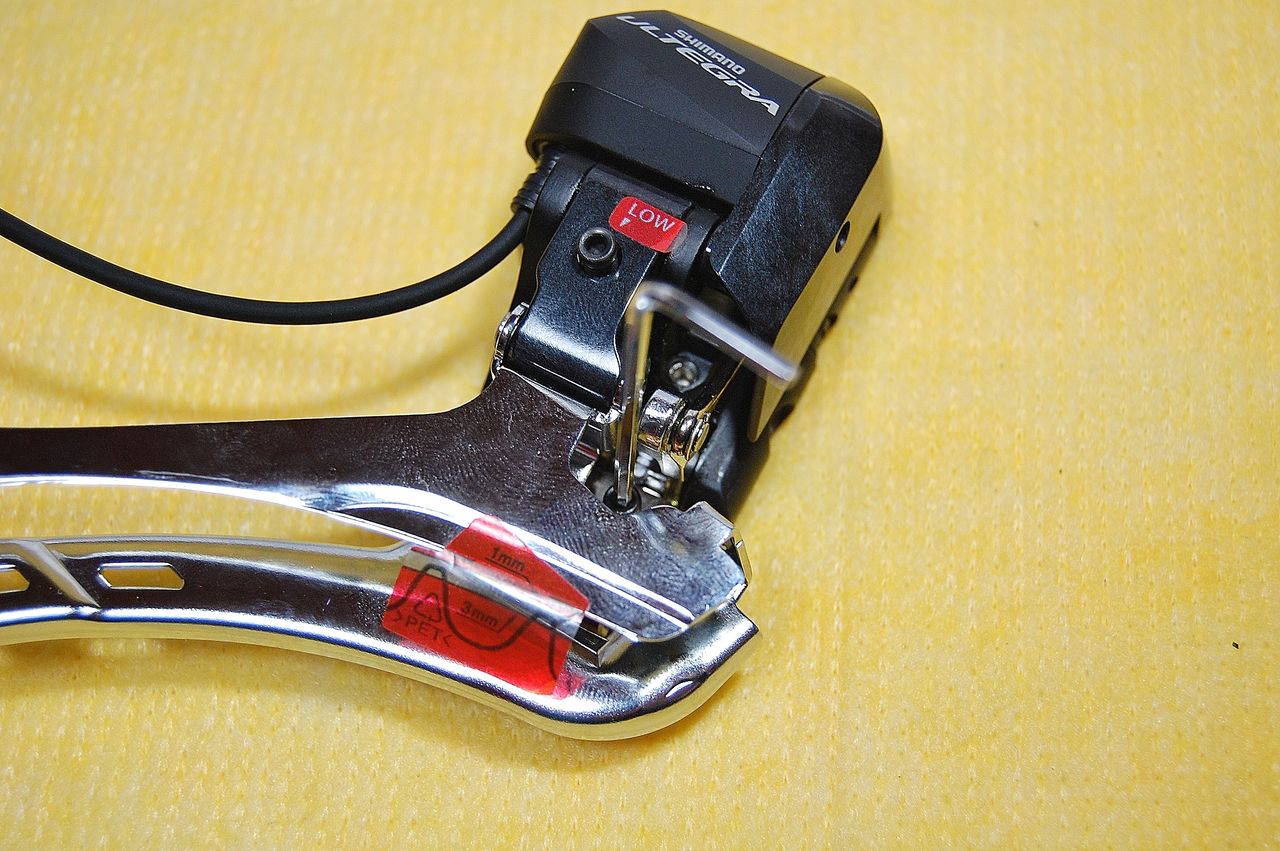

2016年モデルの DAHON Visc P20 に搭載された新型ULTEGRAフロントディレーラーにもこの機能がありますが、

DAHON は、全く無視していますね。

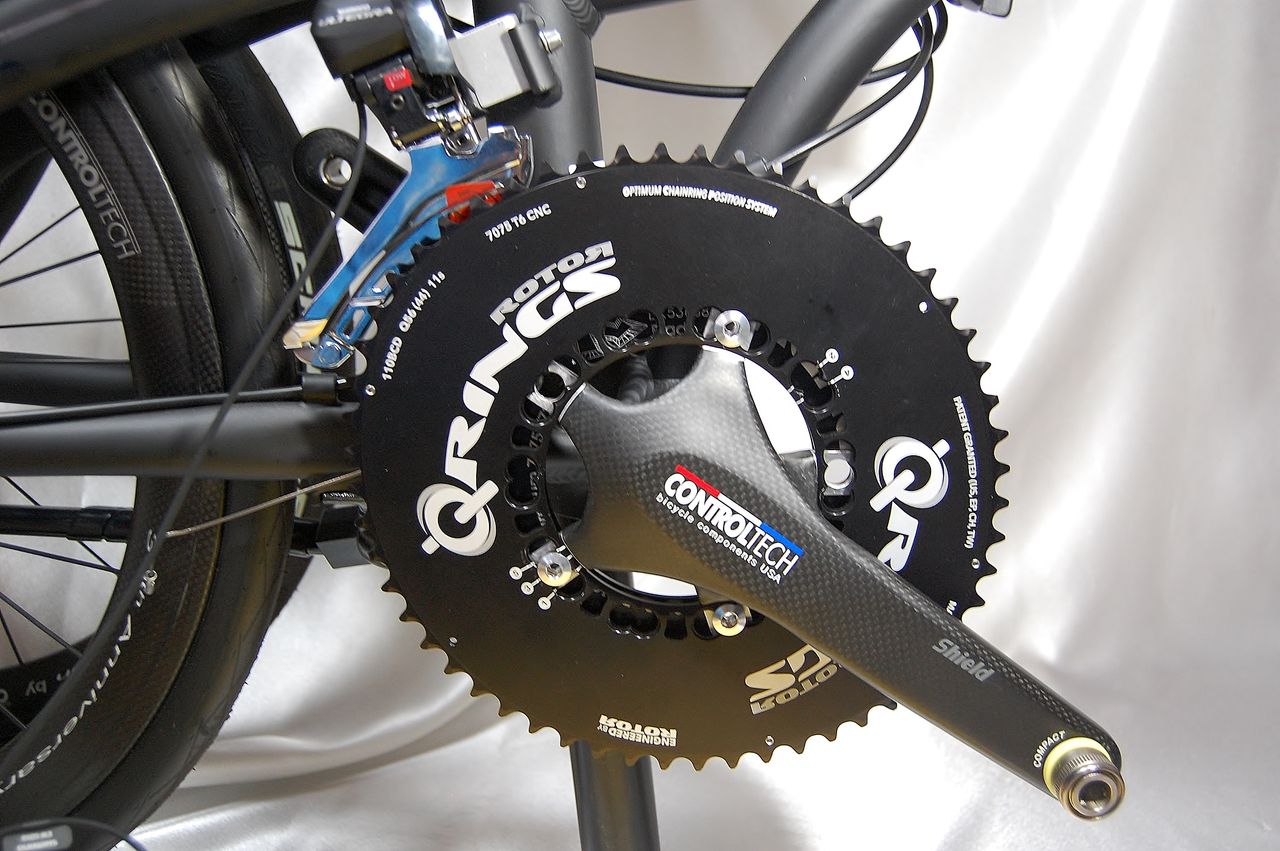

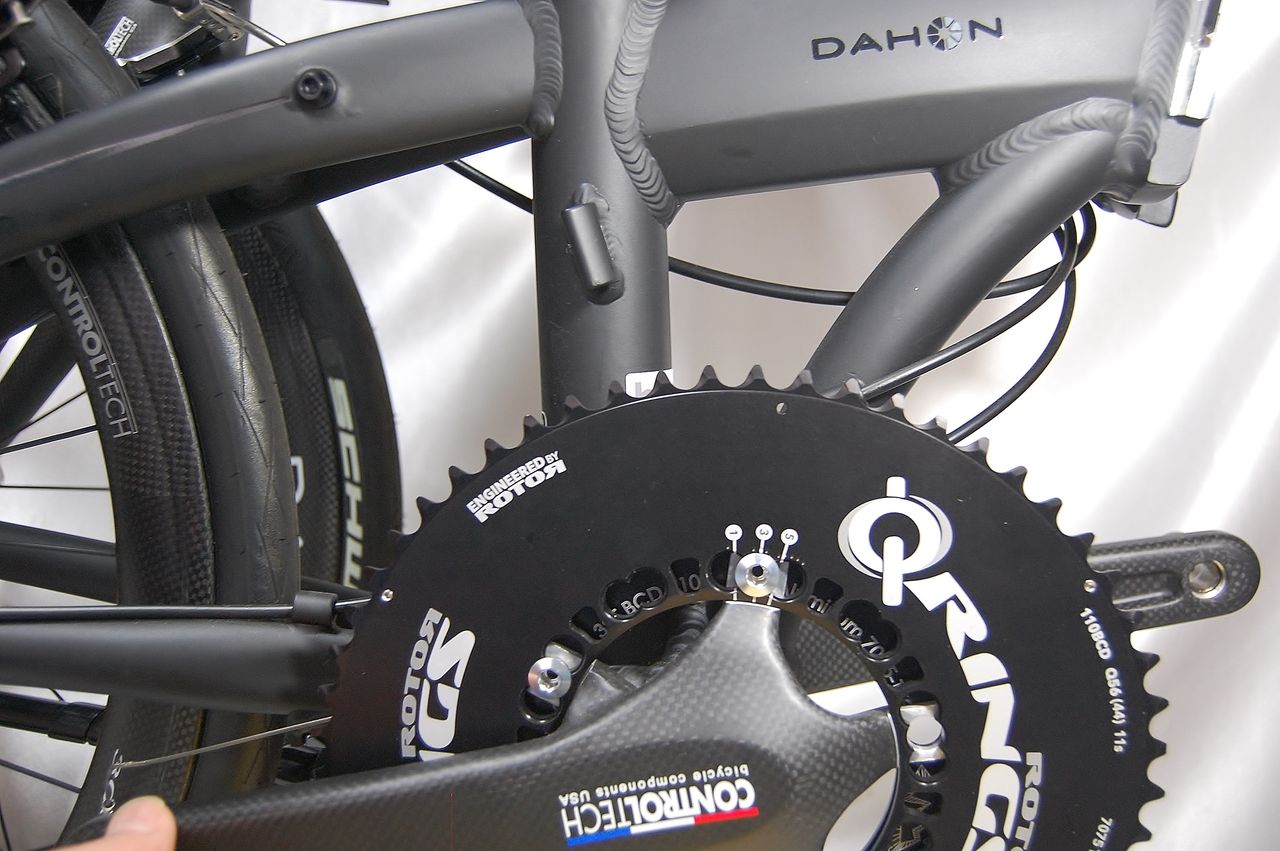

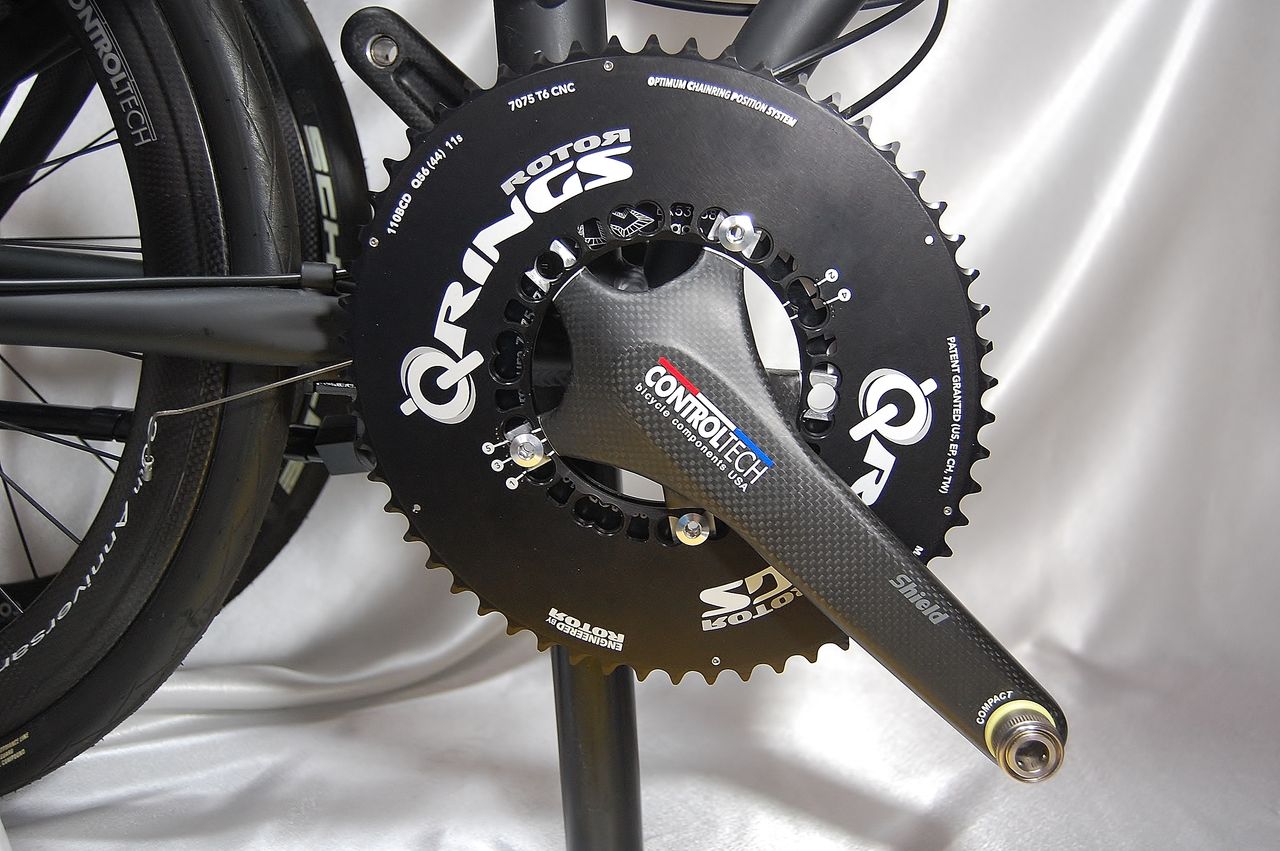

もう一度Q-RINGS を仮付します。Pos.は、無視して解りやすいようにクランクアーム方向が一番大きく偏心した位置にセットしています。

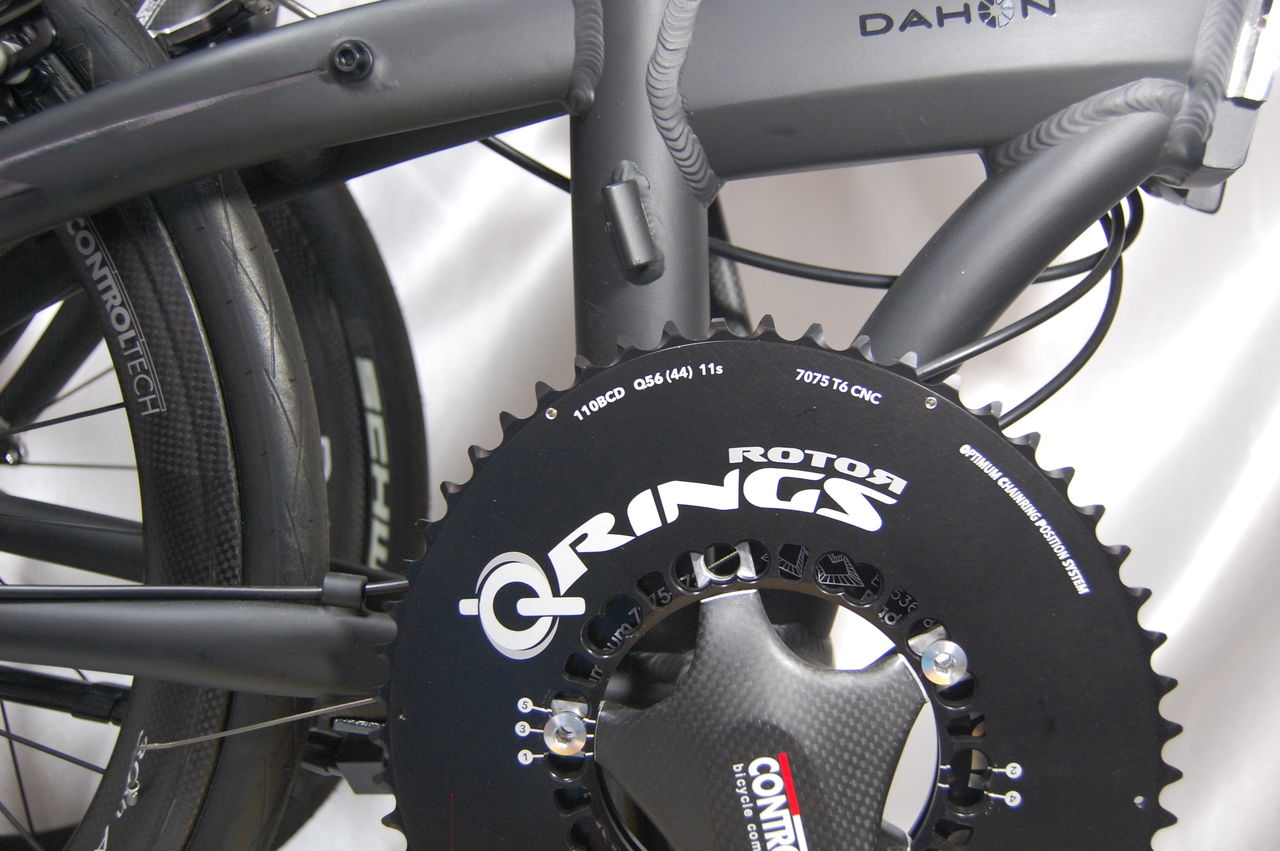

これだけ上下するんですよ!

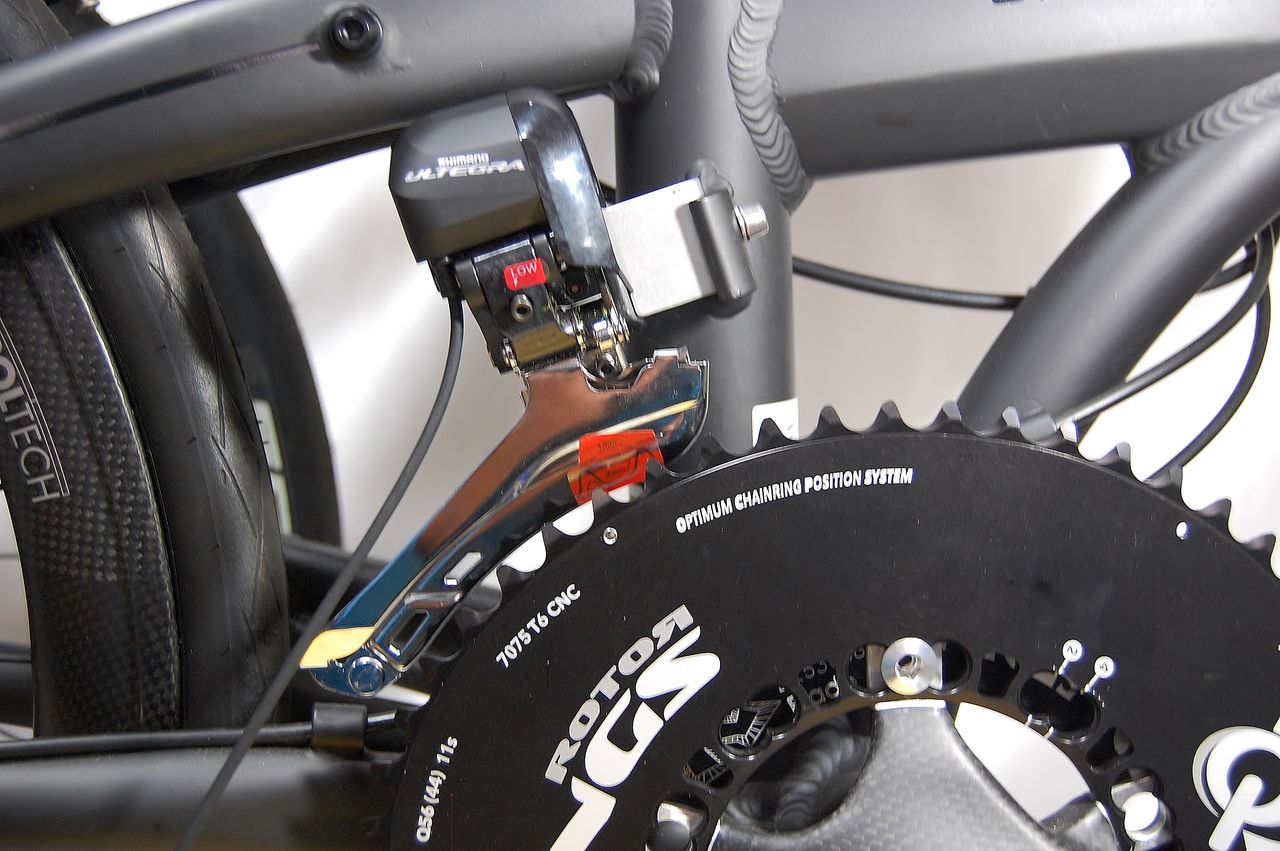

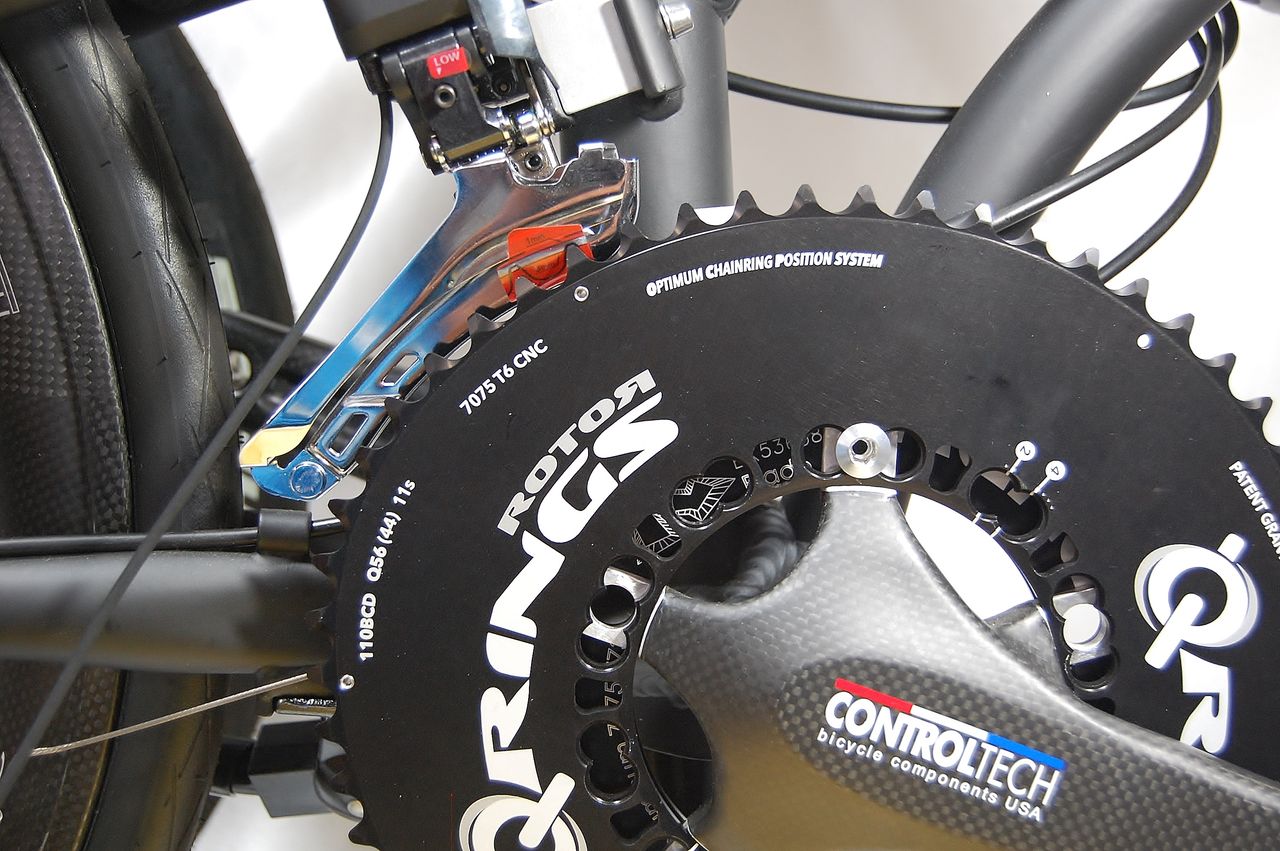

フロントディレーラーも取付ました。

これは、流石にへっこませ過ぎですね。

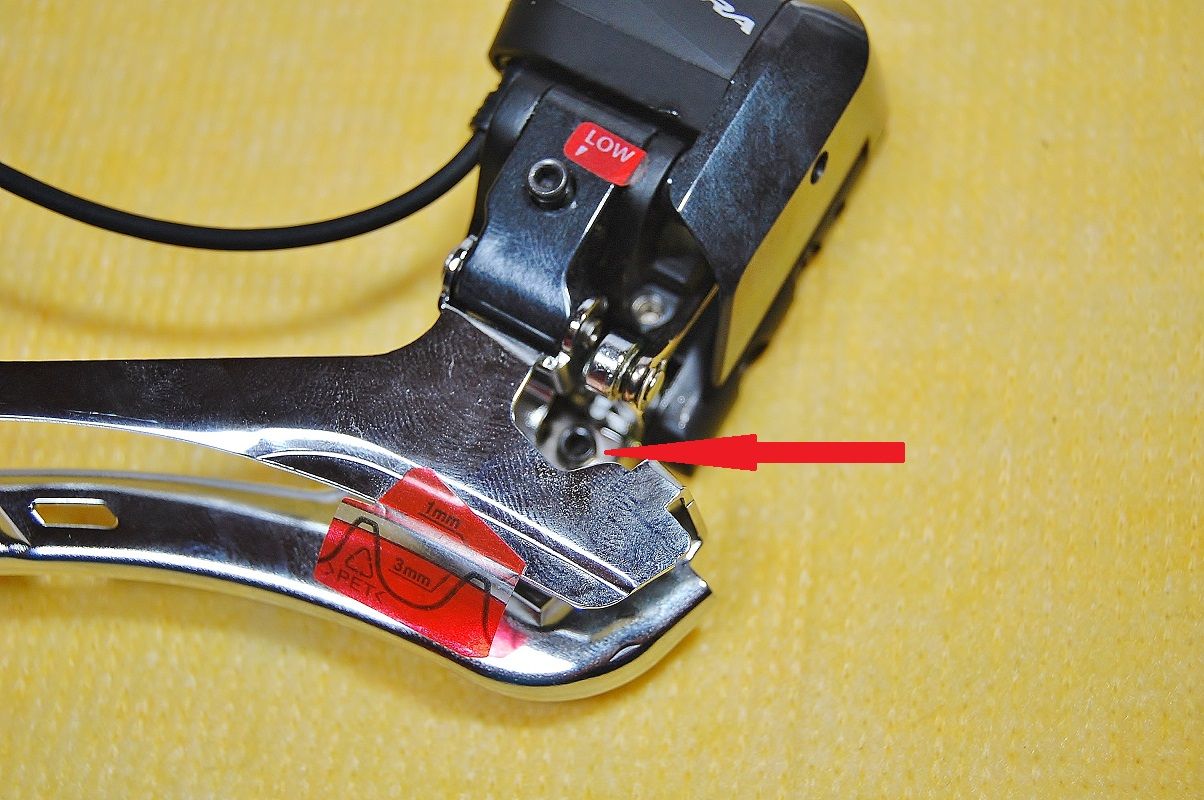

DAHON セッティングで、Hi 側からLo 側に変わってしまった調整ボルトを締めこんで行き、

外プレートがアウターリングと面一になるように調整します。

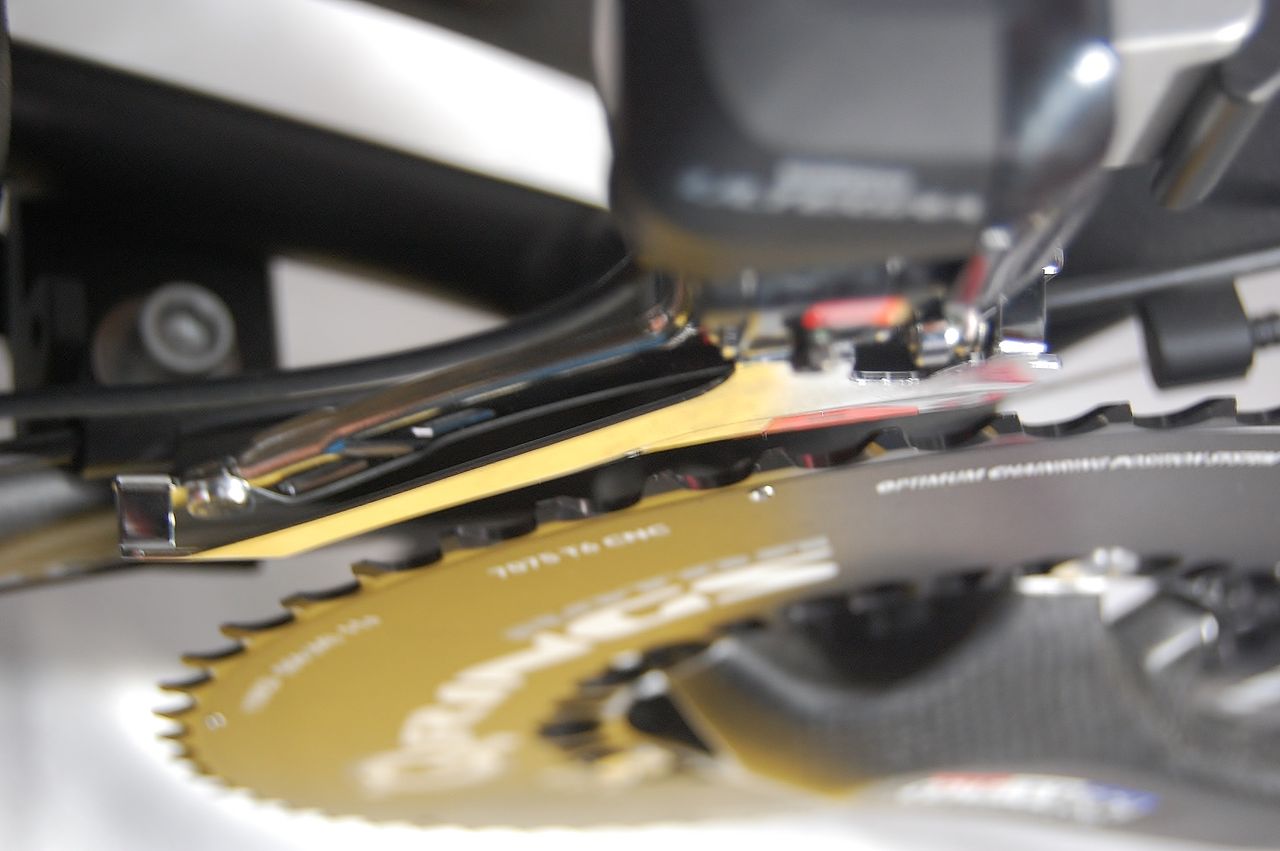

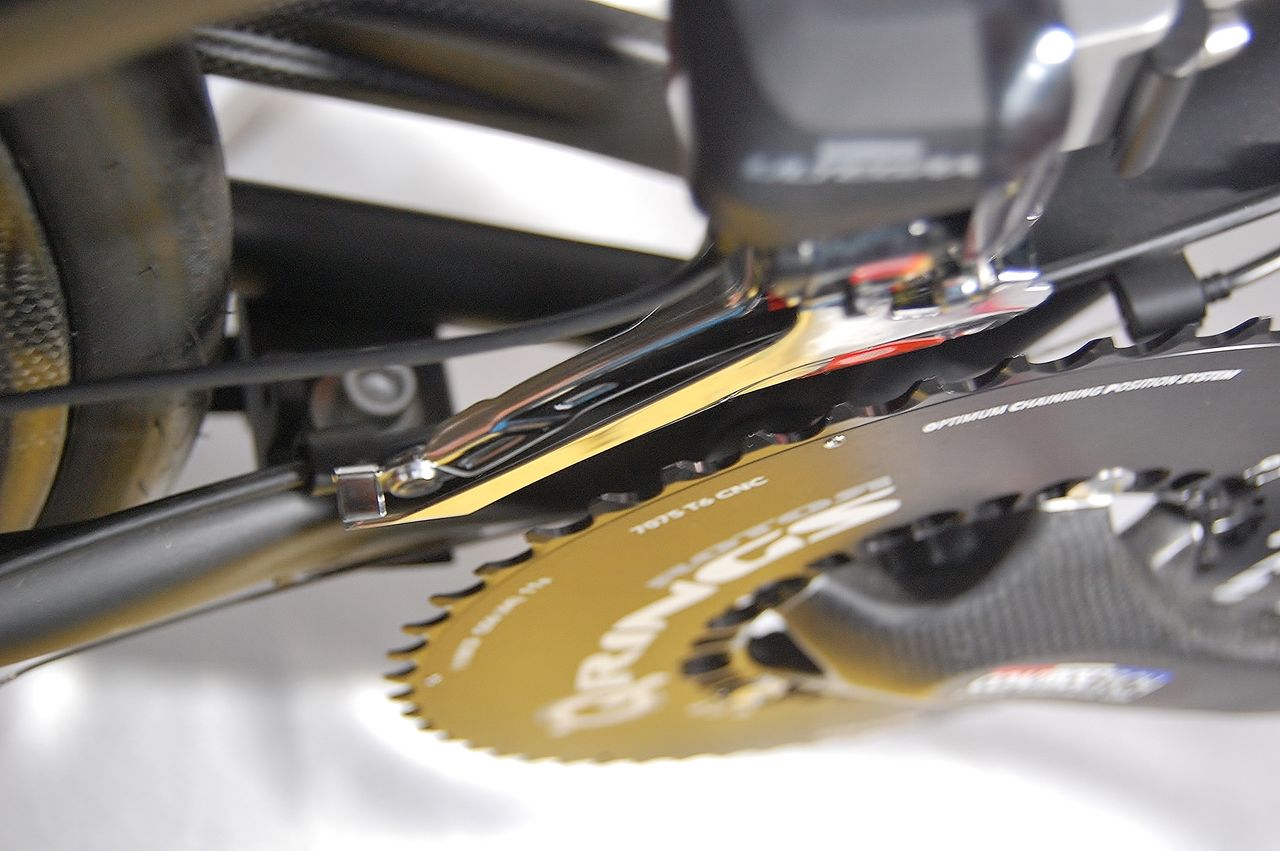

さーて、延長ブロックを噛ませて取り付けた電動 フロントディレーラーは、楕円ビックチェーンリングの歯に喰われてしまうのか?

さーどうだ?クランクを回してオーバル率が最も高い方に向かいます。

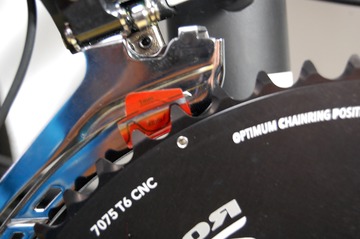

この辺のクランク位置だと凄く良いのだが、インジケータと歯がピッタリと合った。
これ以上上がらないでおくれ!

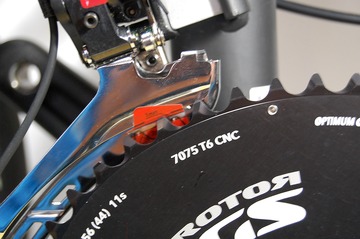

頂点に達する前にクランクは止まった。

第2ラウンドも、ノックアウト負け!
明日につづく、
