「下町ロケット」バルブシステム

初めてCO2 インフレーターってものを使ってみる。だってさ、ボンベのガスが一気に放出されたらどうなんの? もし、そのときチューブが噛んでたら爆発するまでただ見てるわけ? そんな恐ろしい物使ったことなかったよ。素人さんが良く自転車に搭載してるけど本当に上手くいくのかな?

DSC_1176
LEZYNE CO2 SYSTEM    2.800円(税別)
アメリカン / フレンチバルブ対応


DSC_1177
シルバー



DSC_1178
ブラック



DSC_1179

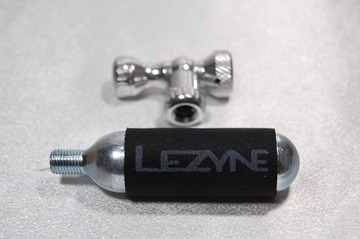

16g のCO2 カートリッジが付属。凍結防止ジャケット付。



DSC_1180

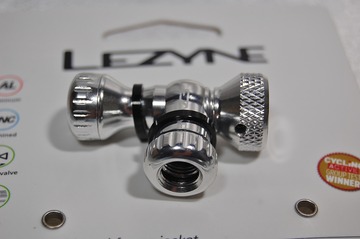

ボディーは、アルミ製の100% CNC 削り出し。このバルブシステムが”みそ”で、右のノブを回すとガスが出る仕組み。カートリッジボンベを取り付けてもここが閉まっていればガスは出ない。少しづつ緩めるとジワ出するのだ。



DSC_1181

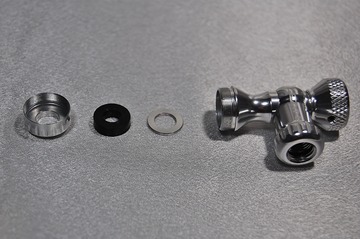

バルブをホールドするパッキン。



DSC_1182

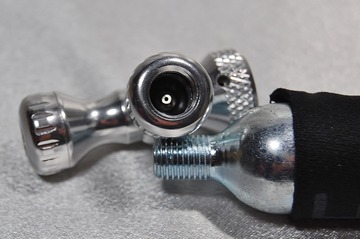

ここにボンベをねじ込むと栓を突き破る構造。



DSC_1183
初めて高圧ボンベをねじ込む。結構怖い。アルミだろ大丈夫かな「バーン」とか破裂しねーかな。ウエスに包んで恐るおそる取り付けてみた。意外と「プシュ」音も無く装着完了。


DSC_1184
本当にCO2 が漏れていないか、高速CO2 リークテスターに掛けてみる。実験開始!



DSC_1185
全く泡は、出ない 「佃さん、やりましたよ!」 「成功です!」


それでは実際に使ってみよう。合わせて絶対に失敗しないチューブ交換法も伝授。

DSC_1188

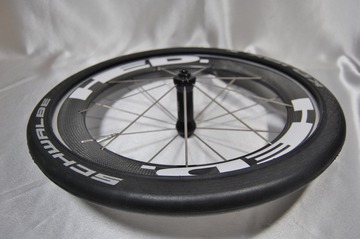

これがパンクしたと想定しよう。



DSC_1186
TAIOGA PRO LEVER  380円(税別)



DSC_1187
プロレバーの名にしては安い! でもこれが一番使いやすい。プロユースだと半年で先端減っちゃうけど。



DSC_1195
先ずは、この先端部分を使って、



DSC_1189
バルブの両側からビードを捲って行きます。

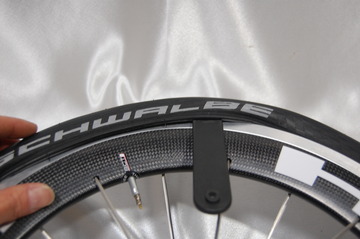

DSC_1190
先ず1本捲ります。ビードに掛かっているのは先端だけですので、チューブに噛むことはありません。



DSC_1191
次にその隣、



DSC_1192
これでもう捲ったビードが戻ることはありませんから最初に使ったレバーを右に移動。

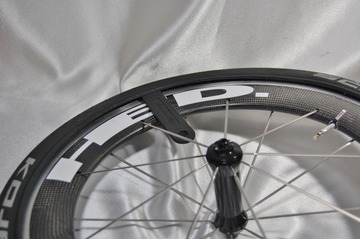

DSC_1193
更に捲って行きます。ここまで来たら、



DSC_1196
今度はこの部分をリムに引っかけ、



DSC_1194
一気にスライド、



DSC_1197
これで片側一周外れました。



DSC_1198

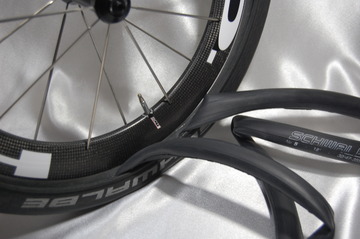

インナーチューブを取り出して、



DSC_1199

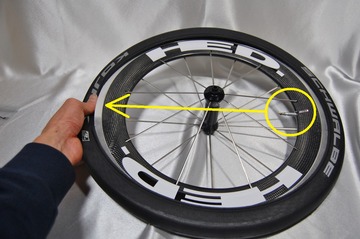

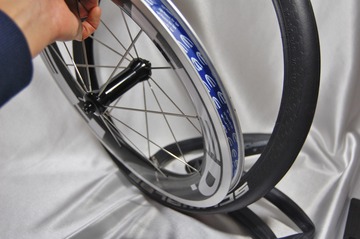

バルブ反対側を上に引っ張るように内側のビードを外します。



DSC_1200

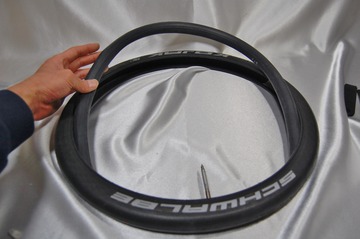

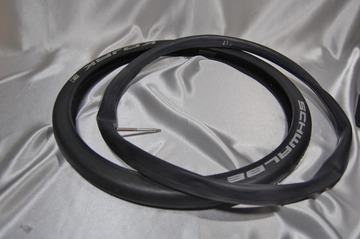

タイヤとリムが分離出来ました。



DSC_1201
さて、一般的には、タイヤ片側をリムに嵌めて次にチューブを入れていきますが、ここで絶対チューブが噛まない、捩じれない方法。


DSC_1202
先にチューブを少しだけ膨らませます。



DSC_1203
緊張しながらもジワっとノブを開きます。かなり微妙なコントロールができますね。こりゃー大したもんだ。



DSC_1204
この状態でタイヤの中に入れちゃいます。



DSC_1205

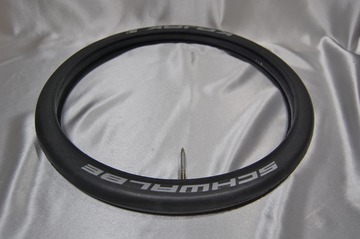

捩じれもなく収まったでしょう。



DSC_1206

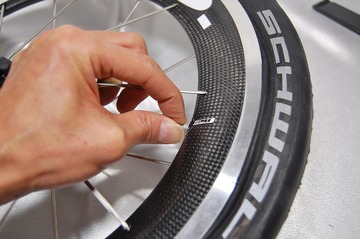

バルブ穴に通して、



DSC_1207
内側のビードだけがリムの底に当たるまで押し付けます。



DSC_1208

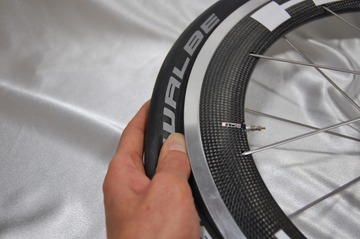

内側のビードだけを親指で入れて行きます。



DSC_1209
1周入りました。外側のビードは出たままです。



DSC_1210
ここでひっくり返して、チューブを噛ませないポイントを、



DSC_1211

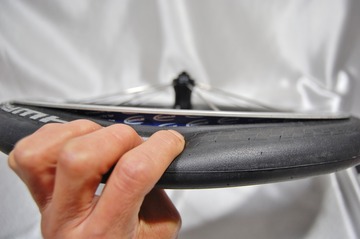

サイドウォールを潰してみて、チューブが噛んでいないか確認します。色つきのリムテープだと解りやすいですね。


DSC_1212
今度は外側のビードを入れて行きますが、ここでもポイント。必ずバルブの反対側からスタート。



DSC_1213

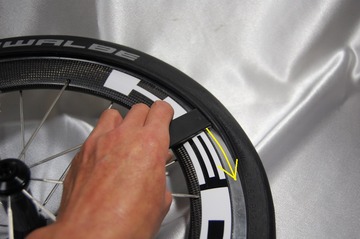

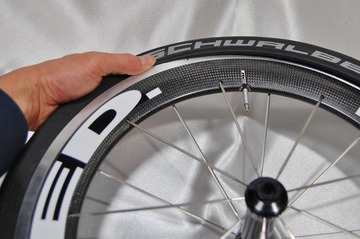

左側からバルブに向かって少しづつ親指で入れて行きます。



DSC_1214
バルブ手前でストップ。



DSC_1215
同じように右側も進みますが、この辺できつくなってくると思います。



DSC_1218

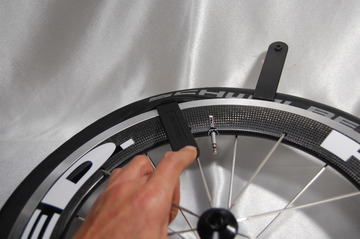

プロレバーの出番ですが、今度は先端を逆に使ってリムに引っかけます。レバーを起すのが辛い場合は、無理をせづ、起こす方向に力を掛けつつ、


DSC_1217
今まで入れて来た部分のビードをつまんでリムの谷底(中央が一番深い)に落とし込みます。



DSC_1219
すると簡単に捲れました。当然です。タイヤ内径よりリム外径の方が大きいのですから。



DSC_1220
ここでタイヤレバーはストップ。この部分がチューブ噛みこみNo.1 部ですぞ!



DSC_1221

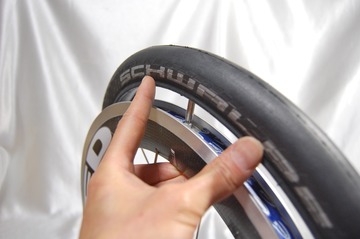

バルブをタイヤの内側に当たるまで押し込み、



DSC_1222

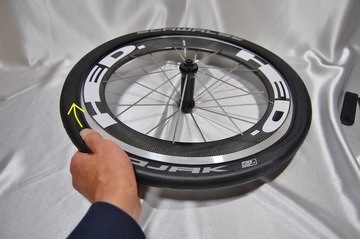

その状態を保ったまま親指でビードを落します。ここまでスムースに行かない場合は、予めのCO2 入れ過ぎです。



DSC_1223
そしてこちら側も同じようにチェック。



DSC_1224

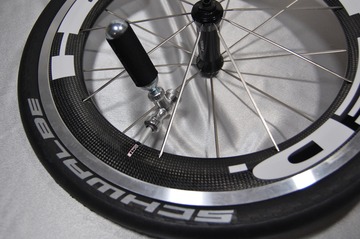

それではCO2 を充填していきますが、2回に分けます。



DSC_1225

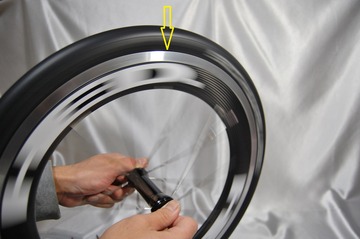

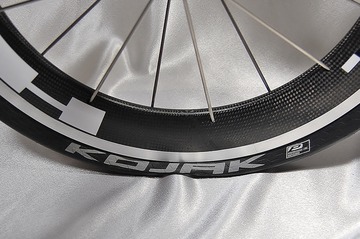

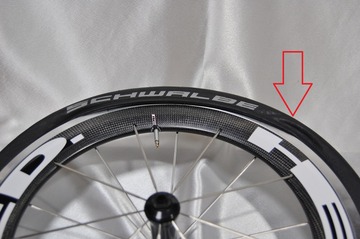

半分程ど入ったら回転させてビードが均等に収まっているか確かめます。矢印の辺りにタイヤのラインが必ずあるので、リムと並行に回ってるか確認します。もし、ラインがリムに隠れているような場所があれば親指の腹で抉ってみて下さい。


DSC_1226
それでは、残りを一気に充填しましょう。「おおー、冷たいぞ!」「これが凍結防止ジャケットか、ありがたい!」(何かセリフが佃社長の声になってる)



DSC_1227

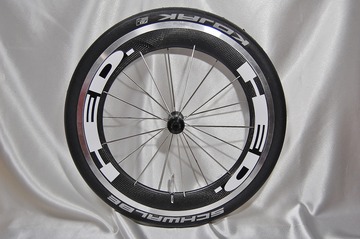

はい終了。これは使える。


小さな17インチでテストしましたが、この後 700 C 1本充填できました。


DSC_1228

残りは、バケツの中に、ロケットエンジン点火!ブクブクブク・・・・・・
