DAHON  Mu SLX をフロントダブル化する

DSC_2924

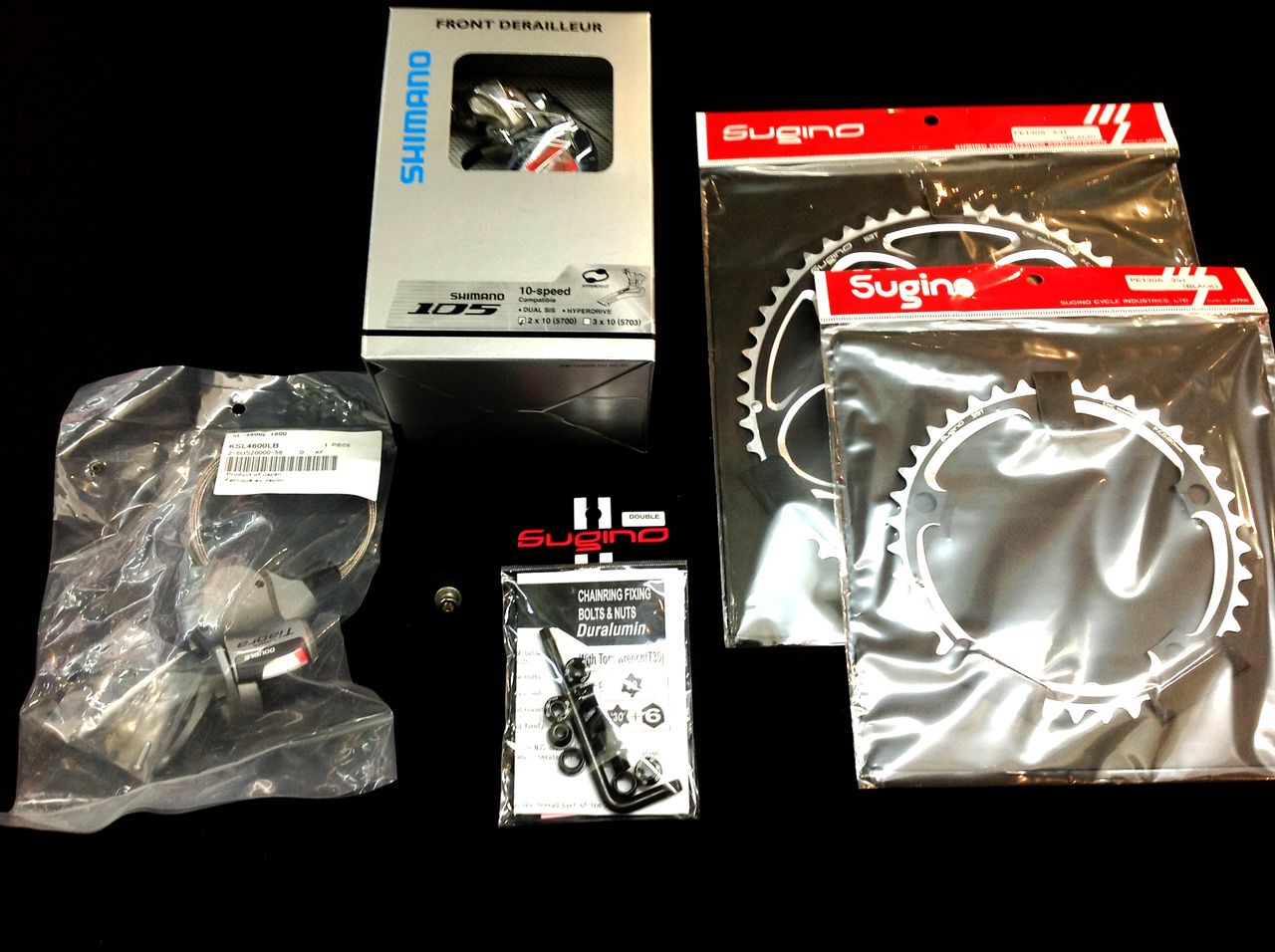

SLX をご予約されていたHさん「初めからフロントダブル仕様で納車お願いします」と言うことで早速のパーツチョイス。フロントディレーラーとシフターは必然的に105とTiagra で、オリジナルのチェーンリングはシングル用なので使えません。今回は全体の雰囲気に合わせてSugino PE130S ブラックで行くことに。


IMG_1611
左シフター :Tiagra                                  5.017円
フロントディレーラー: shimano 105       2.895円
アウターギヤ: Sugino 53T                     8.300円
インナーギヤ :Sugino 39T                     4.300円
チェーンリングボルト: Sugino                2.980円
ミッシングリンク :KMC                            1.300円(1ヶ)
シフトケーブルプーリーセット                   1.575円
シフトケーブルセット                850円
工賃                                                          5.250円

合計                                                        32.467円



          組付け作業開始

IMG_1613
Tiagra シフターの取付、右は10SPEED 左はDOUBLE の文字になります




IMG_1614

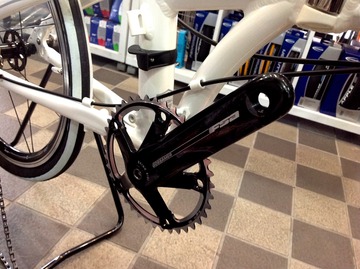

インナーリングはSugino PE130S 39T 、オリジナルクランクアームのPCD は130mm





IMG_1616

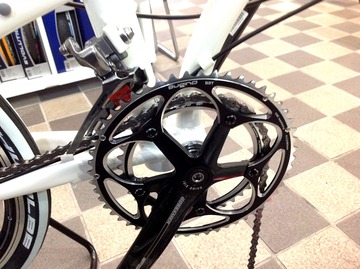

アウターギヤは53Tを選択、 チェーンリングボルトもSugino ダブル用ブラック。フロントディレーラー shimano 105 を台座に取り付けます。




IMG_1612

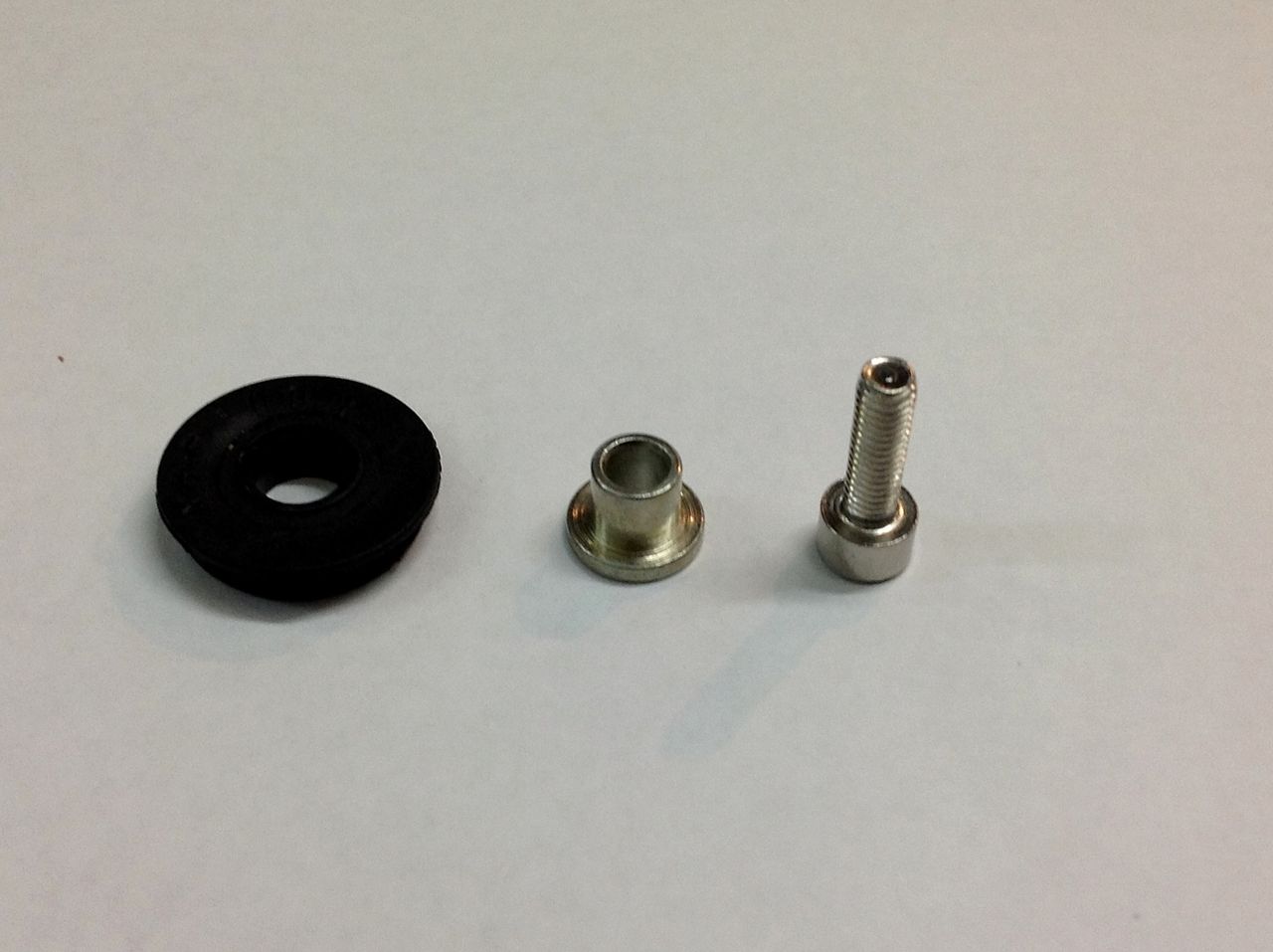

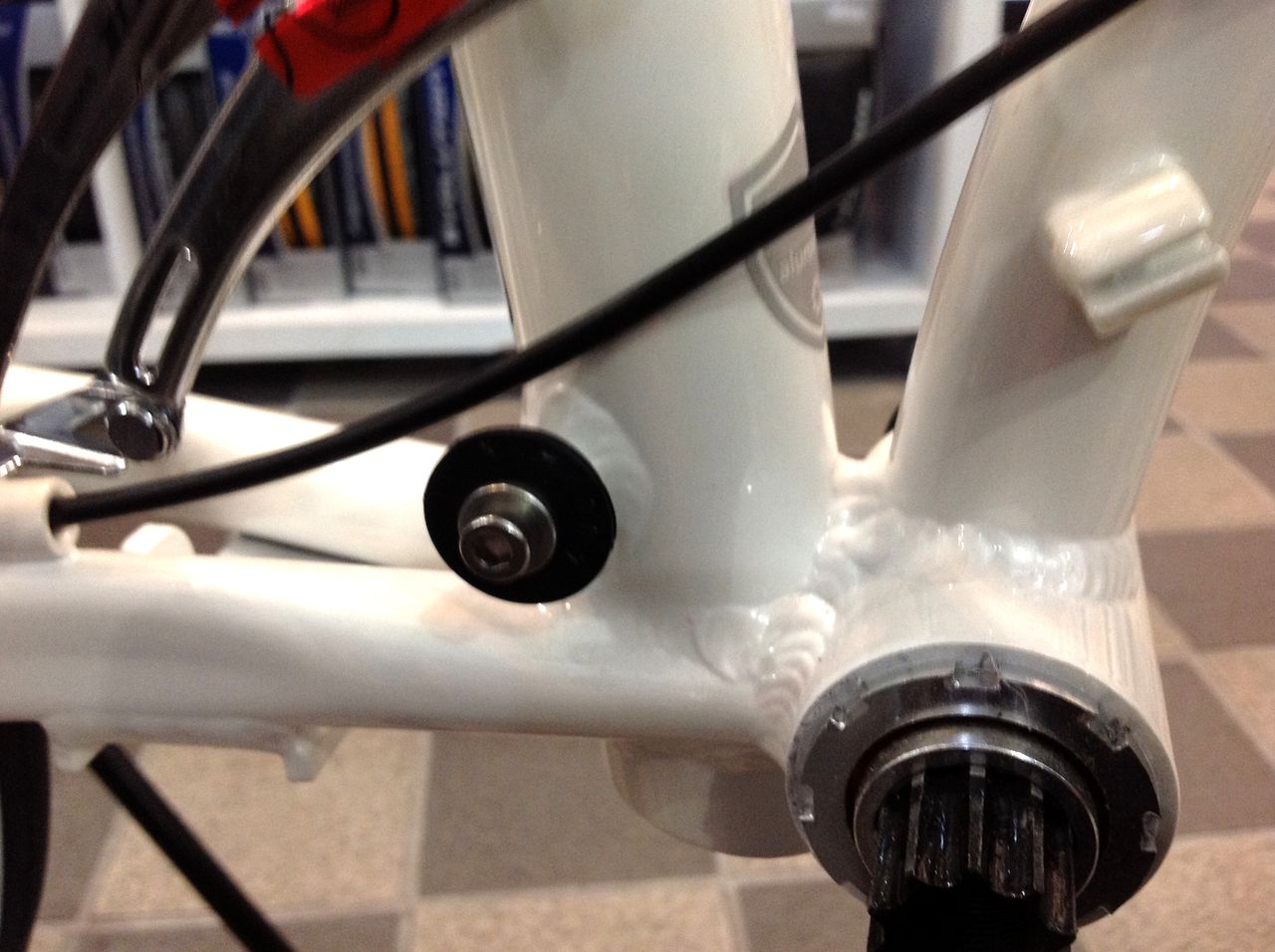

アウター受けから出たシフトインナーケーブルを90°方向転換させる為のプーリー。DAHON 純正であるが今のところ価格未定。




IMG_1617

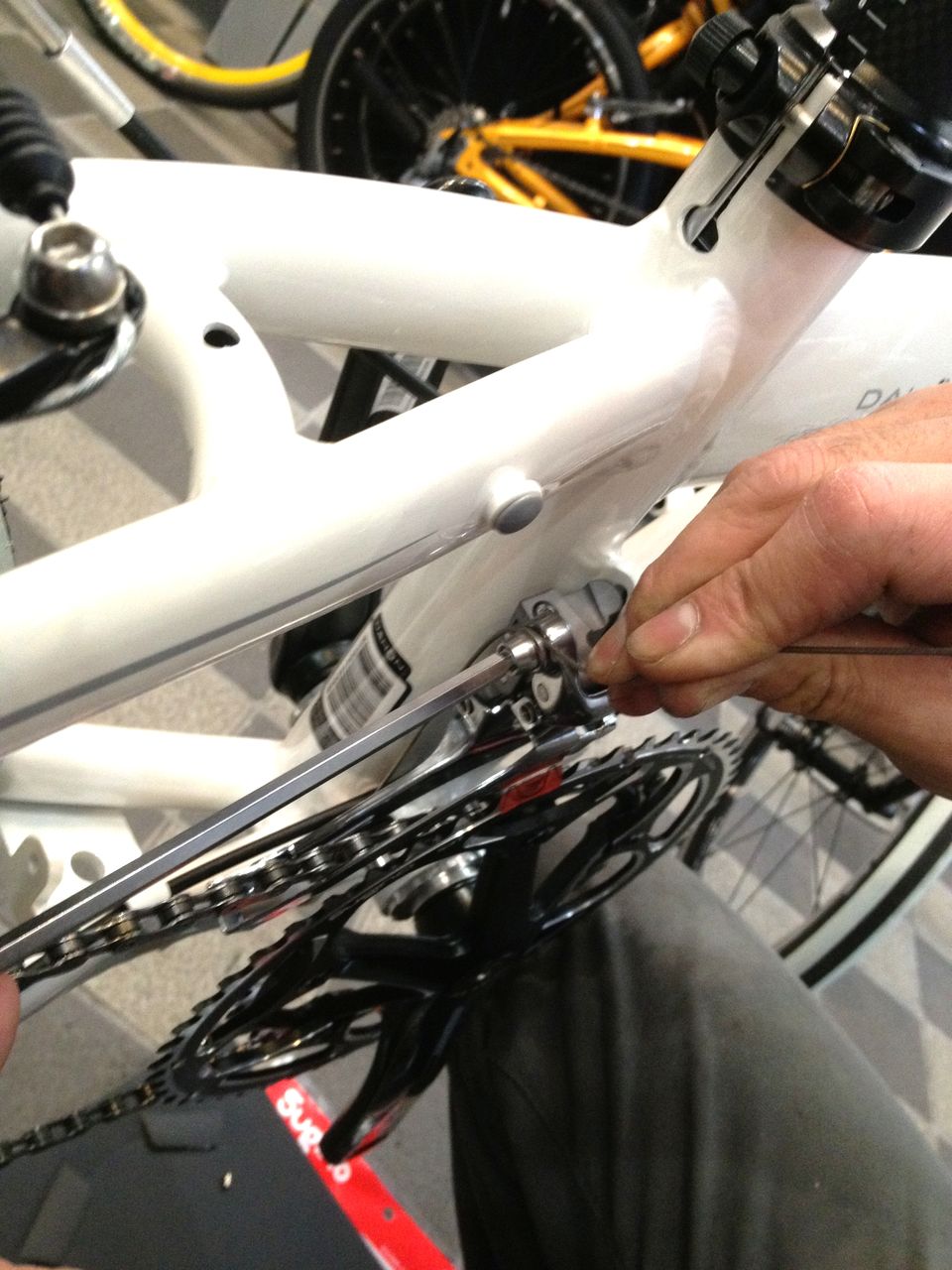

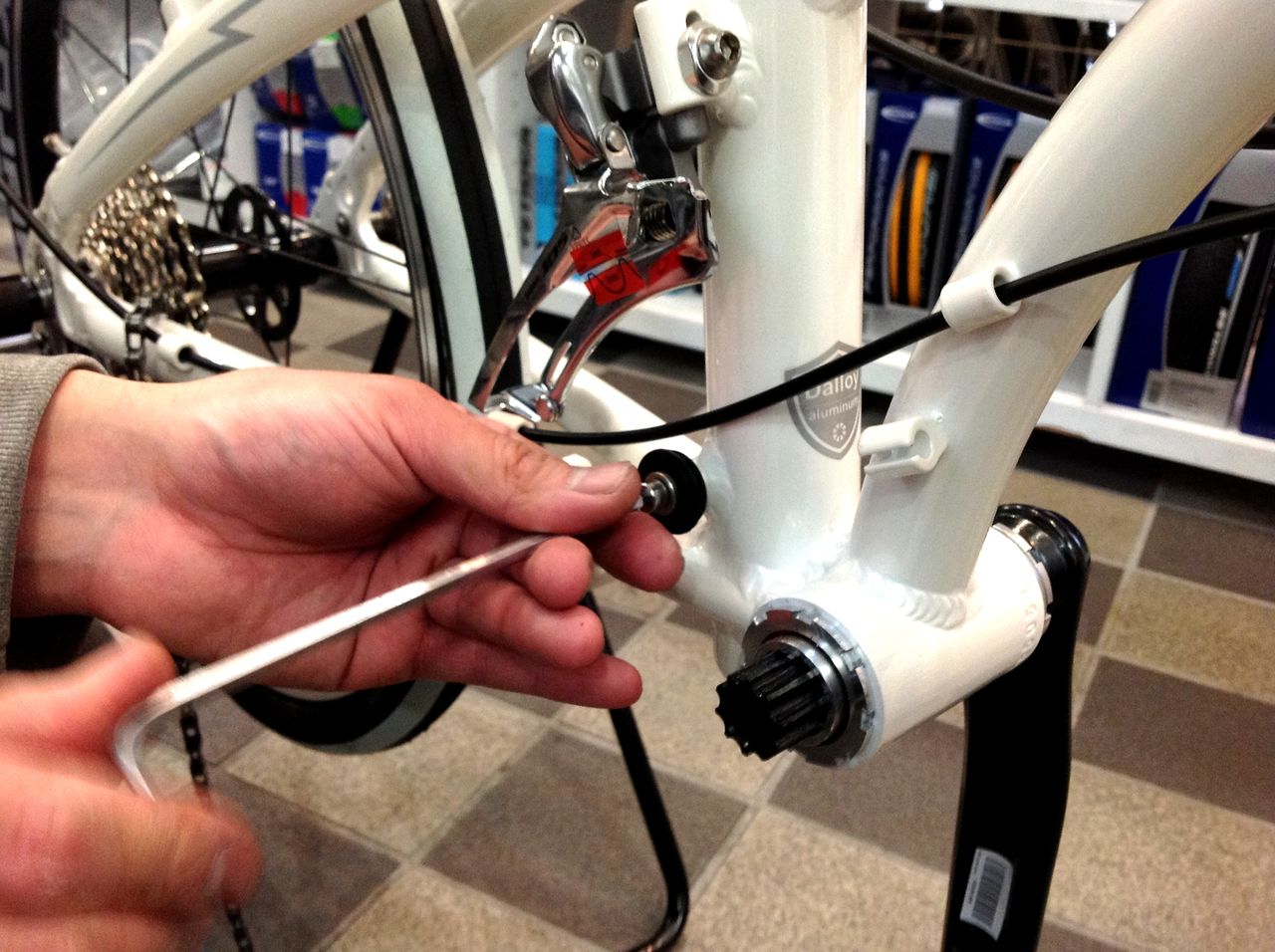

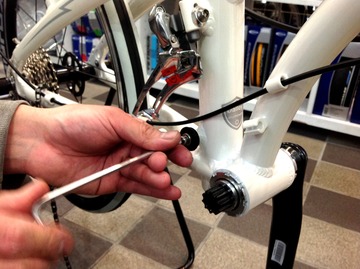

シートチューブ脇に設けられた5mmのネジ山にロックタイトを塗布して取り付けます




IMG_1618
ISIS 勘合のクランクを外しているのは、早まって先にチェーンリングをセットしてしまったため。(見えやすくしたんです)右の突起はアウター受け。




IMG_1619

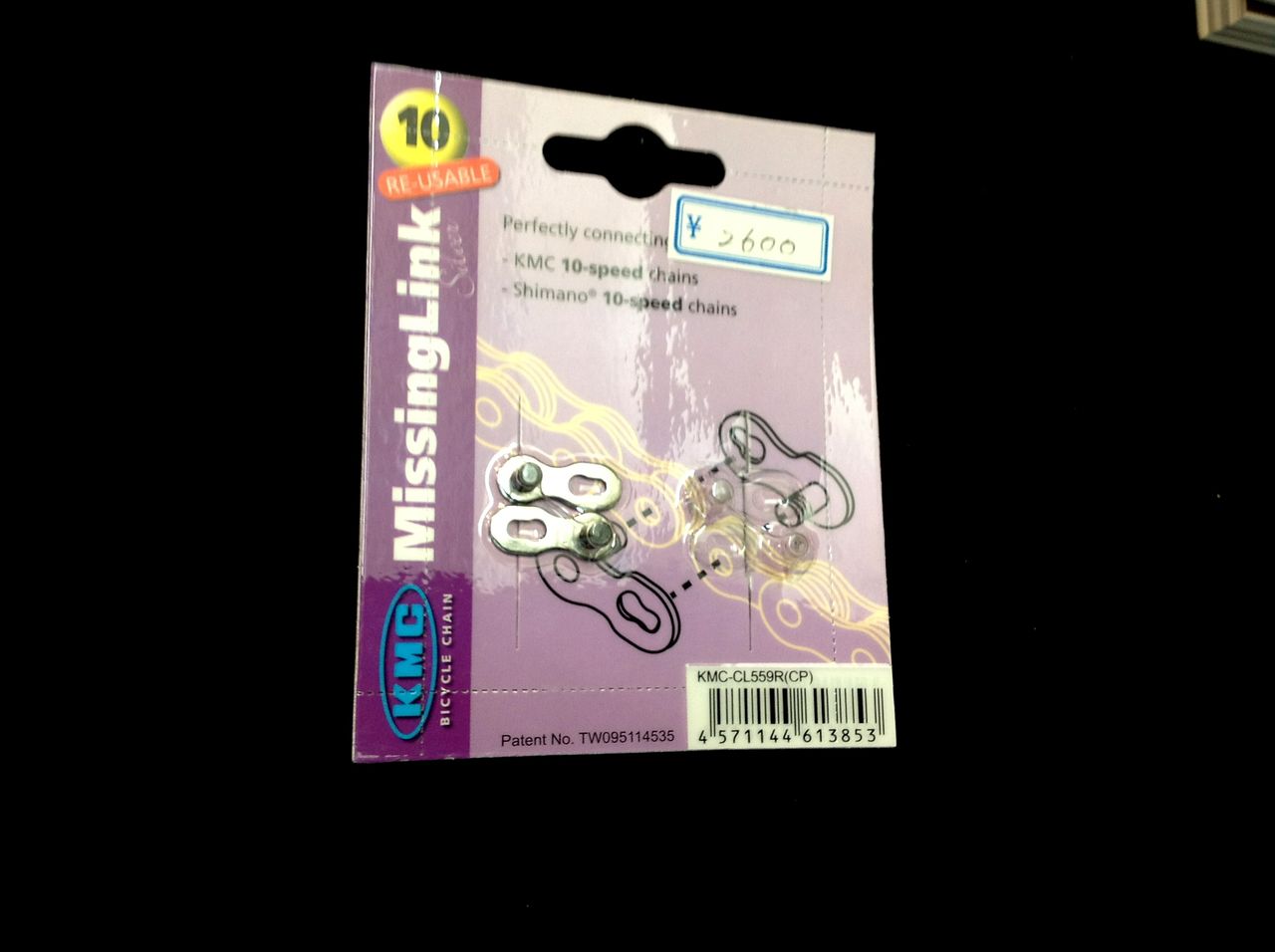

チェーンのジョイントにはミッシングリンクを使いました。2ヶ入り2.600円でちょっとお高め、1ヶ販売もあり。




IMG_1620

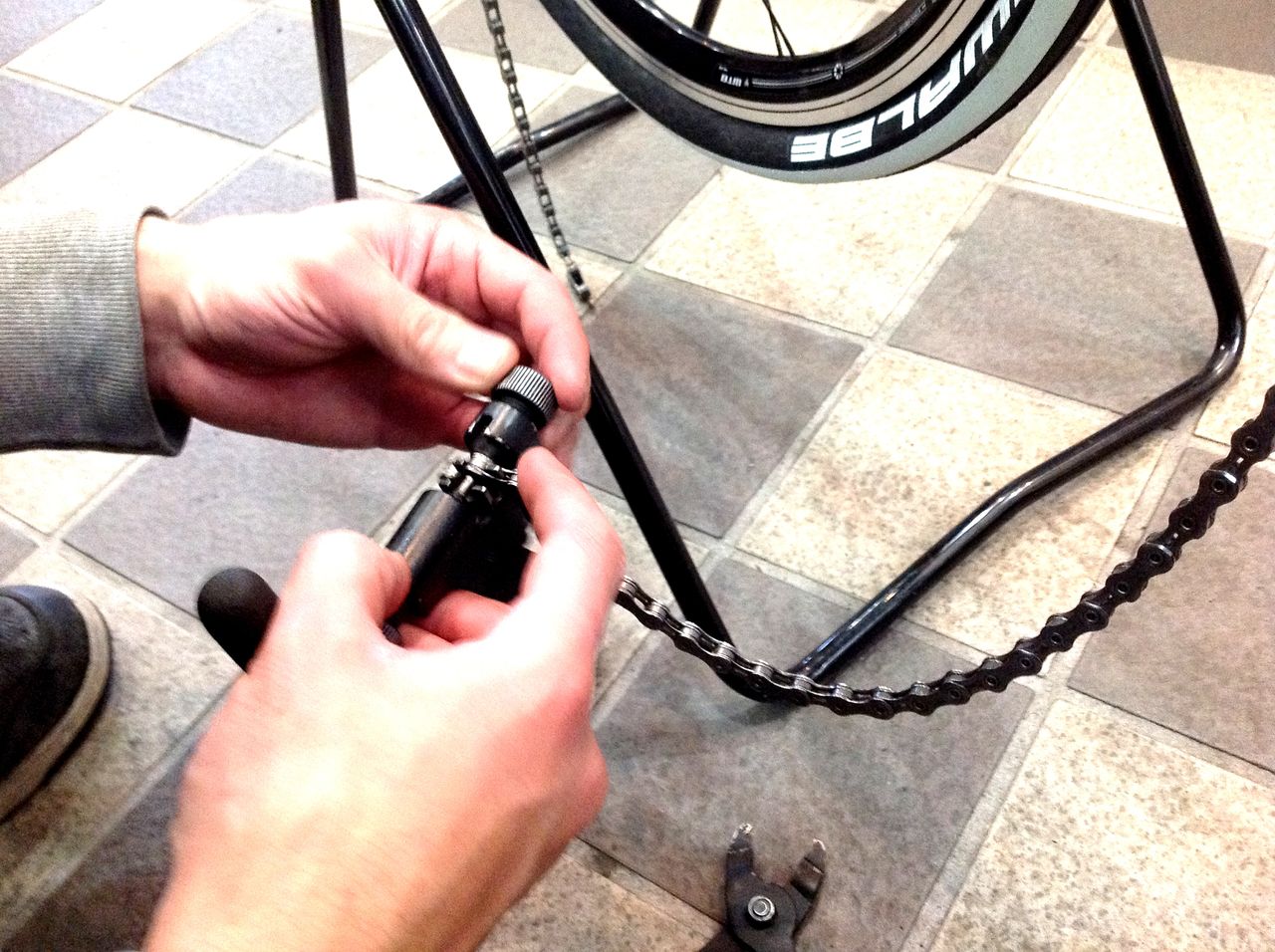

アウターチェーンリングが2T 小さくなった分取りあえず1コマ半カット



    1コマ半カットって、どんだけ切ればいいの?


         (画像クリックで拡大)
IMG_1627

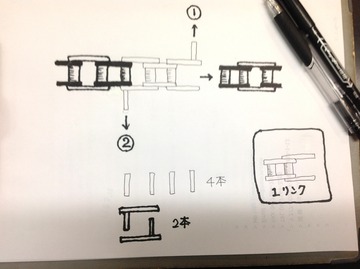

下手くそな絵で申し訳ないが、1コマ=1リンク。右下の枠内の絵でインナープレート一対とアウタープレート一対分で1リンクと呼ぶ。(何故かシマノではインナープレート一対を1リンク、アウタープレート一対を1リンクと呼び、枠内の絵だと2リンクと言っている)
チェーンを短くしたいので、まず,離團鵑鯣瓦い得效任靴泙后
アンプルピンタイプであれば,ら左に数えて3本目のピンを抜けば、丁度1リンク切れますが、普通ジョイントやミッシングリンクを使う場合、(下の絵がミッシングリンクのつもり)インナープレート同士でないと繋げないために、△4本目を抜くことになります。これが1コマ半カットです。
ピン4本を引いてジョイントのピン2本を足すのでトータルでピン2本のマイナス。
アウターチェーンリングが2T少ないのでローラーの数も2つ減らしてアタリをつけたわけです。



コントロールケーブルを繋げて組み立て終了、調整に入ります

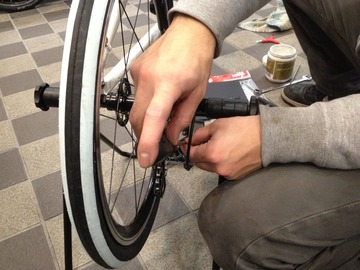

IMG_0982
まずはリヤから。ワイヤーを張る前にアジャストスクリューでトップ、ローの作動範囲を決め、次にワイヤーを張りつつボルトで固定、シフターを1クリックした後、クランキングしながら確実に1段シフトダウンするまでワイヤーアジャストボルトユニットを緩めて張っていきます。



IMG_1629

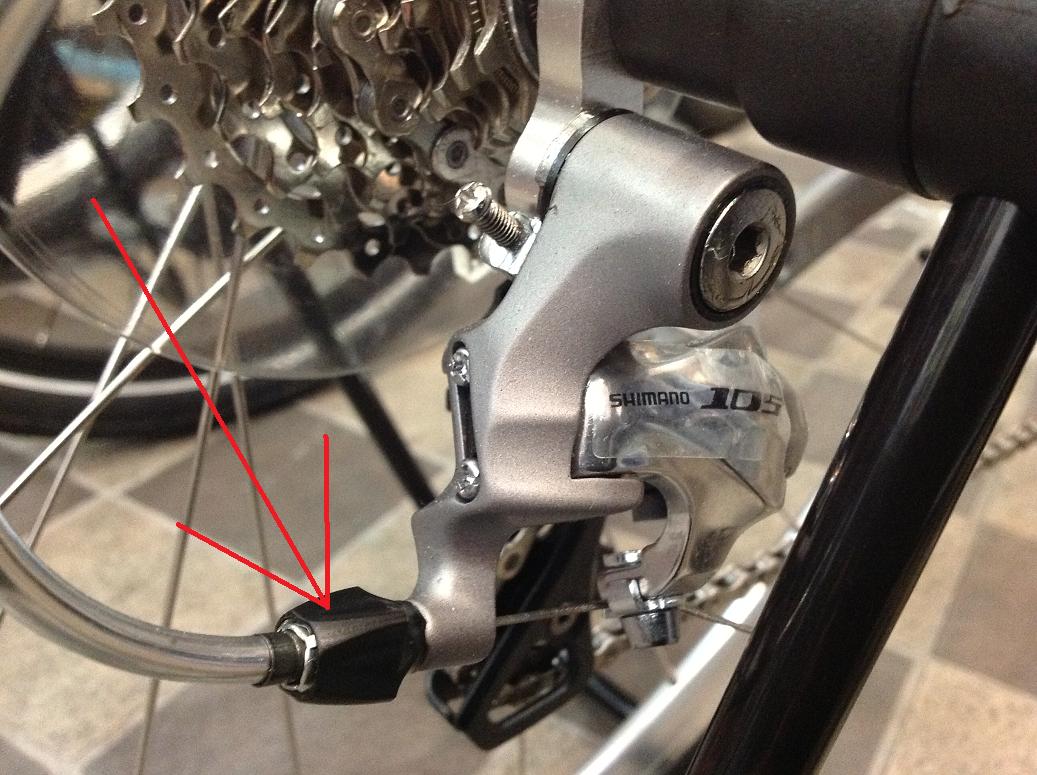

                    ワイヤーアジャストボルトユニット





IMG_0981

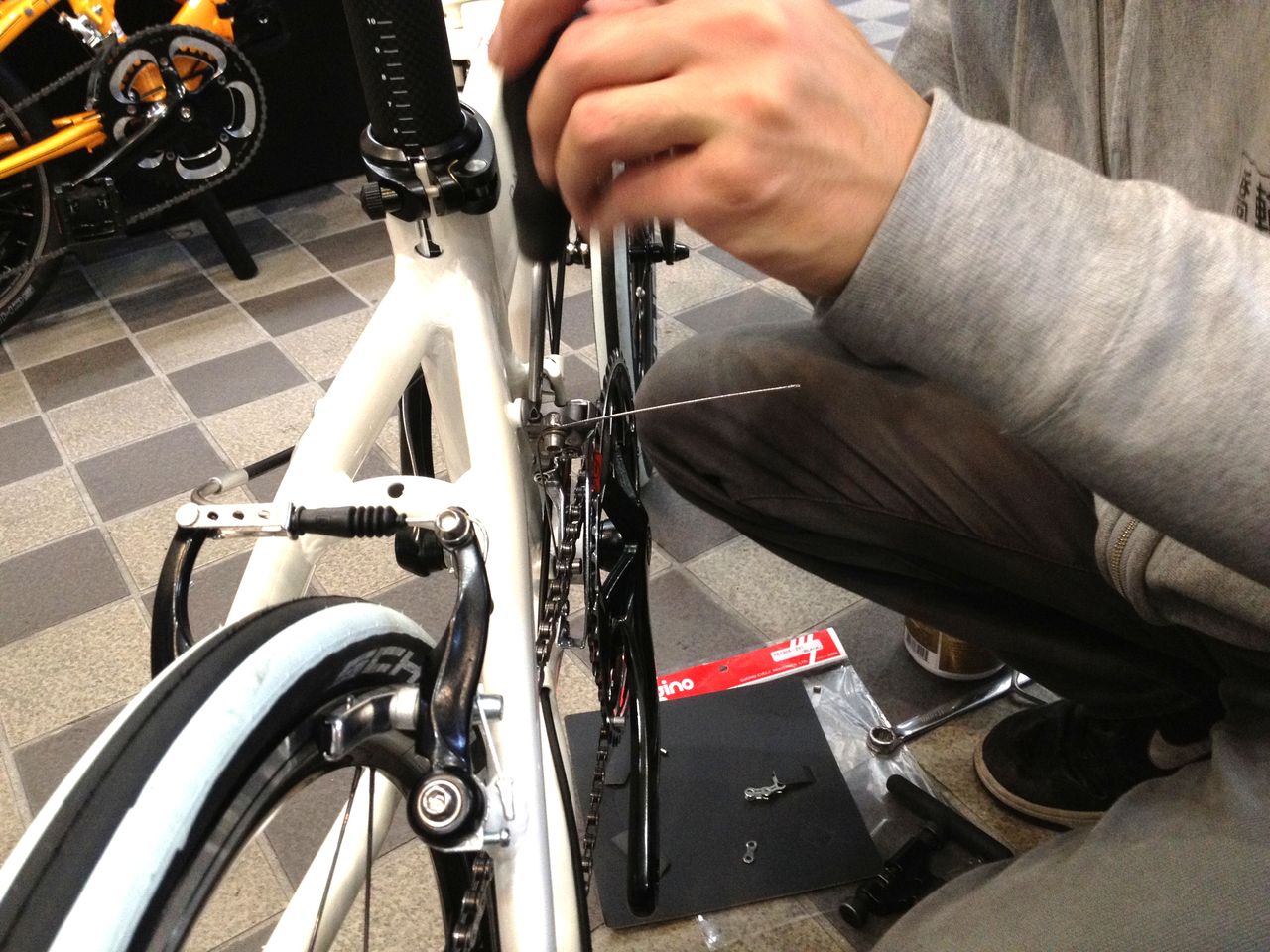

次にフロント、こちらもワイヤーを張る前に調整。チェーンをリヤ最大スプロケットに掛けます。(チェーンラインが一番タイヤに近い状態)今フロントディレーラーはスプリングの力でインナーギヤ側にいますので、ここでチェーンの内側とガイドプレートの内側の間隔を0〜0.5mmになるようにLO 側アジャストスクリューで規制してしまいます。



IMG_0983
ここで初めてワイヤーを張りつつボルトで固定、クランキングしながら左シフターを操作しアウターギヤに変速、上がりきらないようであればシフター根本のワイヤーアジャストユニットを緩め、より張ってあげます。最後にチェーンの外側とガイドプレートの外側の間隔を0.5mm程(チェーンリングの精度にもよるが?Sugino は良い)になるようにHI 側アジャストスクリューで規制します。これで調整は終わり。最後に実際に走ってロードを掛けた状態で変速の同期を確認しましょう。



       Mu SLX 20 ?の完成で〜す!

DSC_2922

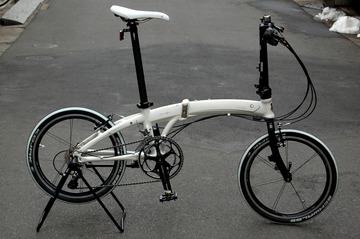

何か最初からこうだったかのような奇麗な仕上がりです




DSC_2923

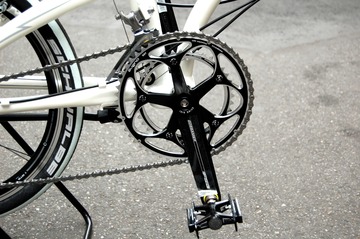

            ペダルは付属のMKS PROMENADE Ezy





DSC_2924
     フロント周りにも高級感が増しましたね





DSC_2925

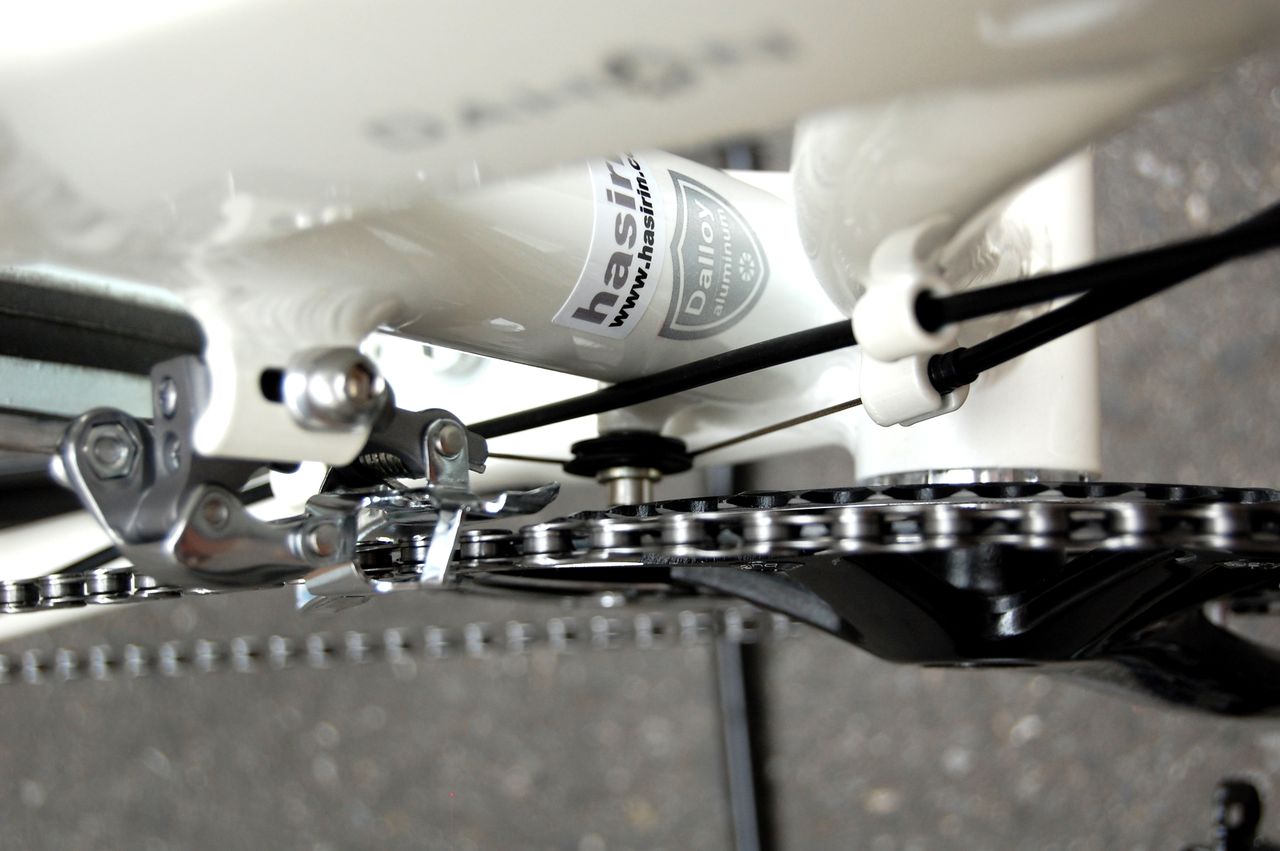

   しっかり仕事をしているプーリーが見えるカット




DSC_2926

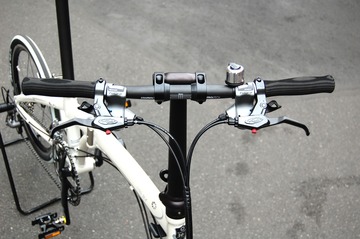

     コックピットもメカニカル感が増しました




DSC_2927

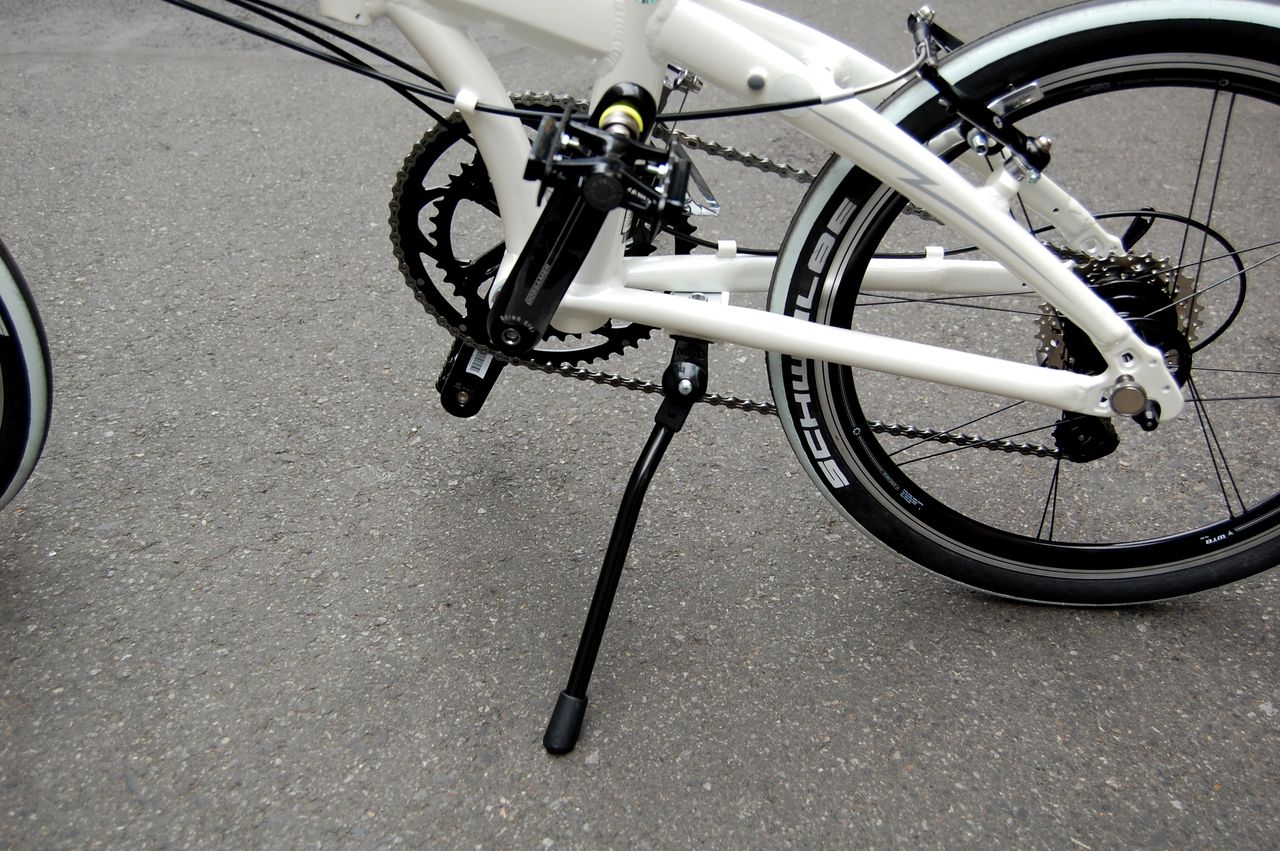

   センタースタンドも取付。オプション2.625円





DSC_2928

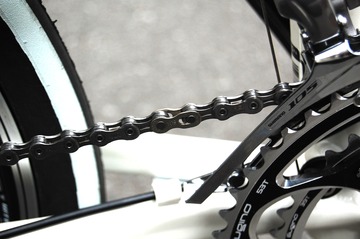

 ミッシングリンクは愛車のクリーニング時にも便利です




DSC_2929

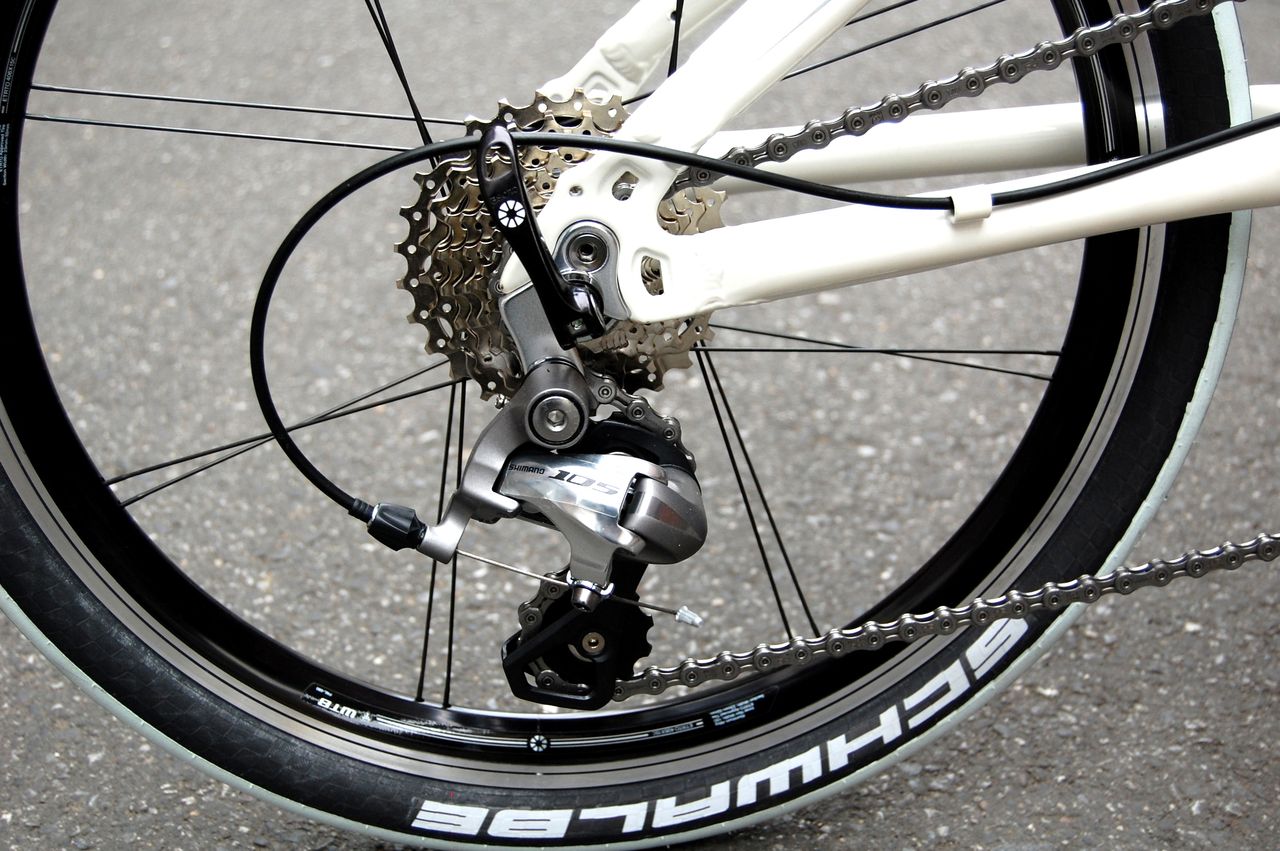

オリジナルのリヤメカ Shimano 105。カセットも105の11-28T 。

チェーンの長さはこれでドンピシャでした。フロントインナー39T でトップギヤに掛けた場合(実際そういう使い方はしないが)これより短いとチェーンテンションが取れなくなります。フロントアウターギヤ、リヤトップギヤで車軸とディレーラーのガイドプーリー、テンションプーリーが大体一直線上に並べばOK。

「Mu SLX  フロントダブル化」でググってみたが、
                 どうやらこれが、一番目!
