KIMORI オリジナルフロントディレーラー取付ブラケットの秘密

IMG_1150
BB は Sugino スクエアー。チェーンラインを出すためにフレームに付属のスペーサーを右側のみ入れます。



IMG_1151
クランクはPCD 130mm Sugino COOL メッセンジャー、チェーンリングPOWERTOOLS 56T・46Tの2枚セットで、パーツ選択がぼくのコロッサスと同じ様になってきましたが、こちらはダブル仕様です。



IMG_1153

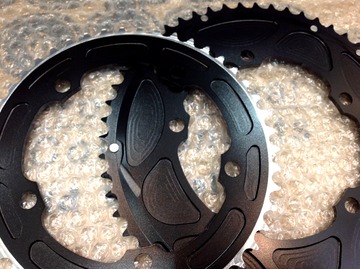

のっぺりしたチェーンリングで重そうに見えますが裏はがっつり肉抜きされています



IMG_1154
Sugino チェーンリングボルトも徹底的にブラック。付属のトルクスレンチで星を書くように対角線状に締めていきます



IMG_1155
なかなかの迫力ですね。



IMG_1156
裏から見てもカッチョエーㇲ!




IMG_1157
ディレーラーたちはShimano 105 ロードスターブラック。




IMG_1166
クロモリなので、リヤディレーラーはエンドに直付けです。




フロントディレーラー取付ブラケットの秘密

IMG_1160

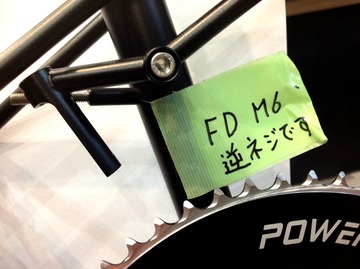

「FD M6 逆ネジです」と養生テープに書かれた木森さんのメモ。
クロモリフレームではバンド止めが一般的ですが、まか不思議な形をしています


IMG_1159

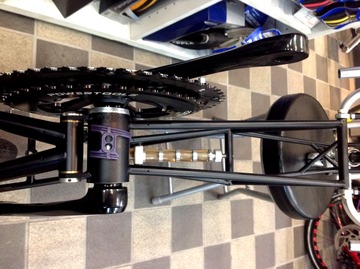

上から見るとこんな感じです。前回のウルトラマンカラーのMさんのときは、すでにフロントディレーラー取付済みだったので「こんな風に付くんだ」ぐらいに見てたのですが・・・とても気になって。



外してみました

IMG_1162
こんな形で外れました。取付ボルトはM6のキャップボルト1本、しかも何故か逆ネジ。



IMG_1163
黄色矢印は逆ネジの6mmキャップボルトで、その左下の全ネジボルトに赤矢印の樹脂製のキャップ(シートチューブに当たる部分が斜め〇に加工されている)が被せてあるだけです。(このキャップ、外す前はシートチューブから生えているフレームの1部かと思っていた。ボルト1本では止められないから)





IMG_1164
全ネジボルトの内側に六角が切ってありアレーンキーで回せるようになっていて、



IMG_1165
なんと、締めたり緩めたりすることで、変速性能を左右するディレーラーの取付角度を変えることが出来るのです。




IMG_1206
ディレーラー取付高さと首振り調整は、お馴染みの長穴と半丸断面で行います。



何故ボルト1本で留められるのか

IMG_1204

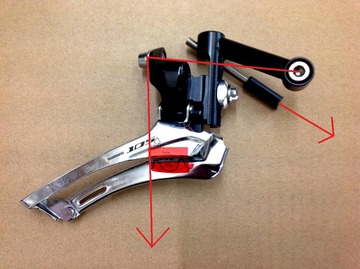

フロントディレーラーを後ろから見ていますがシフトケーブルは矢印の方向に張られています。
走行の殆んどをアウターギヤで行いますが、チェーンがアウターギヤに架かっている状態では、ディレーラーのリターンスプリングに反発しシフトケーブルが矢印方向に引っ張られたままです。


IMG_1203
ディレーラーに加わる力は取り付けボルトを支点に下方向のみですので、樹脂キャップがシートチューブに押し当てられブラケットが回されないよう踏ん張る訳です



何故、逆ネジなのか


IMG_1205
右ネジですと締め付けたときにブラケットが共回りしてしまい、樹脂キャップが離れてしまいますが、左ネジだと逆に押し付ける方行に作用します(調整用全ネジボルトも押し付けられることによりセルフロックの回り止めとなる)



IMG_1167
3軸方向にアジャストできるブラケットのお蔭で、大きさの異なるチェーンリングでもディレーラーが正しい位置に沿えるようになっているのです。
しかもフレームと同じパイプ構造から作られているので全く違和感がない。
これぞキモリ純正ブラケット!  凄いぞキモリ!



この後、頭が真っ白に!

IMG_1195
BB 下のケーブルガイドを付けようとした時・・・・

フロントダブルなのにアウターケーブルの受けが何処にもロウ付けされてない!こいつは木森さん、忘れたなー?

ロウ付けし直しということは、・・・・フレーム全部ばらして再塗装か?

絶体絶命だぁ・・・・・・・・!
