A さんの DAHON K3 カスタム (その10)【橋輪Blog】

RIDEA 3D クランクのセットアップ(その2)

IMG_3449

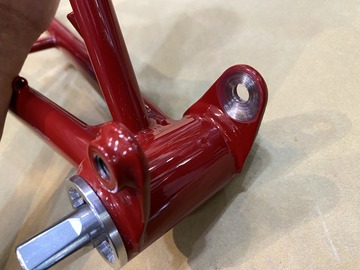

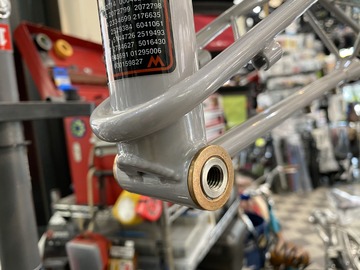

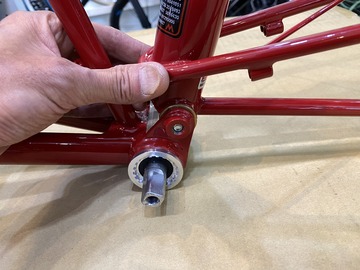

K3 オリジナルの BB であればフェイスカットの必要はないのですが、何故かマスキングされていてフェイスカット済のようになっています。DAHON では K3 だけではないでしょうか。

IMG_3451

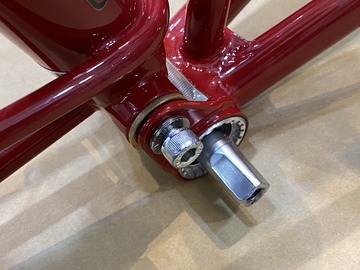

それではフェイスカットが必要かどうかさらってみましょう。先ずは右から。



IMG_3452

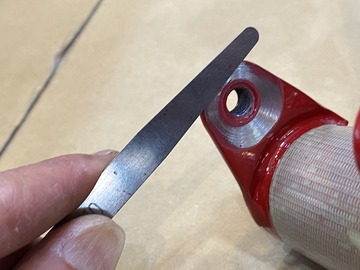

あまり力を入れずさらっと行ってみます。



IMG_3453

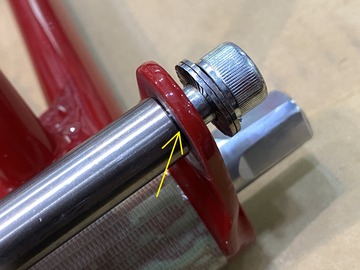

60°ぐらいを残してほぼ当たってますがフェイスカットはされていないようです。



IMG_3454
更に削り込みます。



IMG_3455
もう少し。



IMG_3457

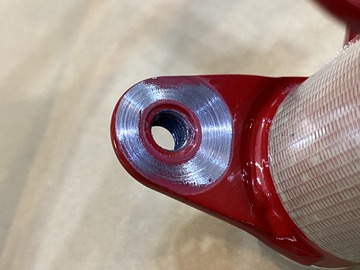

綺麗にカット出来ました。



IMG_3458
左側は、ほぼ全周当たってますね。



IMG_3460
ここまでやったら綺麗にしちゃいましょう。



IMG_3462
いいですね。



IMG_3463
洗浄してフェイスカット終了です。



IMG_3464
BB を取り付けて。



IMG_3465
先ずは、0.2mm 厚のシム一枚とウェーブワッシャー1枚で行ってみましょう。ぼくの嫌いなウェーブワッシャーですが、ベアリング内径とアクスルのクリアランスが大きい RIDEA では、外せません。


IMG_3466
シムの厚さが足りませんでした。



IMG_3467
件の方法で外します。



IMG_3469
今度は、0.2をもう一枚追加し、



IMG_3471
IMG_3472
と何通りもやってみるわけです。



IMG_3398
結局フェイスカットする前にやって重かった1.2mm 樹脂とウェーブワッシャーの組み合わせに落ち着きました。カットした分が丁度良くなったみたい。


IMG_3474

K3 のフェイスカット作業ですが、やらなくとも良いがやった方がより良いレベルでした。(フレームの個体差にもよるが)これでクランク周りは何とか終了ですかね。

次回につづく、

船長のチタンフレーム PASSONI(24)【橋輪Blog】

ROTOR 輸入元からの返答が来た

IMG_3422

新型アルデュークランク軸長短いんじゃないの?の問い合わせに「SABB だとちょっと重くなるかもしれませんが、馴染んで来ますよ」との回答が来た。え〜ホント? では、もう一度正確に測定してみようか。

IMG_3420
68mm BSA 規格の BB シェル。BB をもう一度外してシェル幅を正確に測ってみよう。



IMG_3421
67.76mm と全く問題無い。0.24mm 短いのはフェイスカットした分でパッソーニフレームのBB シェルは正確である。


IMG_3419
ROTOR SABB セラミック BB 組み付けは幅は、92.46mm。



IMG_3423
勿論この状態では遊んでいるが、



IMG_3424
左クランクを確実に締め込んでドライブサイドの段付き、プリロードアジャスター間の距離を測ってみると。



IMG_3425
91.51mm。

BB 組み付けは幅:92.46mm
アクスル軸間距離:91.51mm

91.51−92.46=−0.95

1mm 近く短いのにセットできるはずがない。


IMG_3426
軸長は、124.59mm。こんなもんバラつきがあるわけない。


IMG_3429
出来るとすれば、プリロードナットの厚みを変える?


IMG_3427
BB に触るツバの厚みは、2mm ほどありそうだ。



IMG_3428
てことは、1mm も落としてあげれば行けるかも。



IMG_3430
もう少し正確に知るためにプリロードアジャスターなしで組んでみる。



IMG_3437
ダストシールの出っ張りからクランク側面までを測定すると、



IMG_3433
5.92mm。


IMG_3442
プリロードアジャスターの厚みが6.29mm。てことはプリロードアジャスターの方が0.37mm 厚いと言うことになる。



IMG_3443
IMG_3444
ツバの厚みは、2.33mm あるから1mm 落とせば御の字だろう。



IMG_3445
IMG_3446
IMG_3447
IMG_3448

スリットも入ってるし、こんなもん旋盤で加えられるだろうか?そもそも何でこんなことせなならんかね!

p15_03[1]

神社裏のお稲荷さんにお願いしてみるか


A さんの DAHON K3 カスタム (その9)【橋輪Blog】

RIDEA 3D クランクのセットアップ

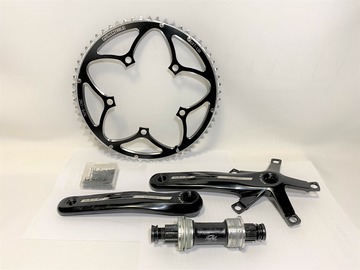

RIDEA クランク、デザインは本当に良いですよね。購入頂いた A さんには申し訳ありませんが機構は、”おバカ”クランクの一種ですのでセットアップは簡単ではありませんよ。

IMG_3361

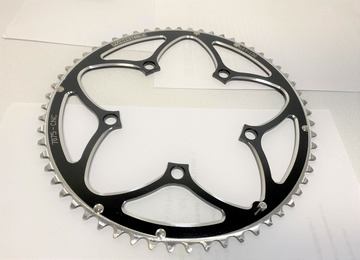

チェーンラインは決まったので POWER TOOLS ガード付きチェーンリングを装着します。



IMG_3372

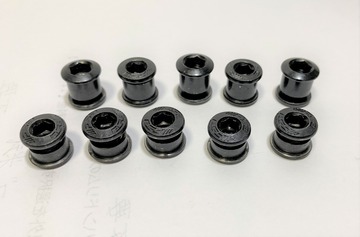

RIDEA TQXG-R5 チェーンリングボルト シングル BLK 1.400円(税別)



IMG_3373
いい感じに決まりましたね。



IMG_3363
さて軸方向のガタはどれほどあるでしょうか。



IMG_3367

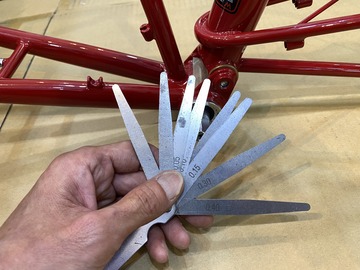

隙間ゲージで測ってみると0.70mm でした。



IMG_3371
このまんまだと最高に回転いいんだけどな。



IMG_3368
プリロード調整機構もなければセルフリテーニング機構もないやりっぱなしクランクであります。一度フィキシングボルトを締めてしまうと勘合して抜けなくなります。


IMG_3400

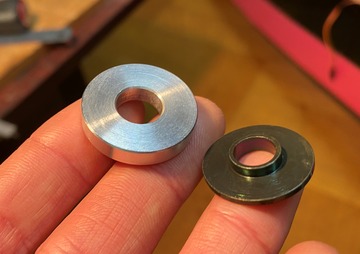

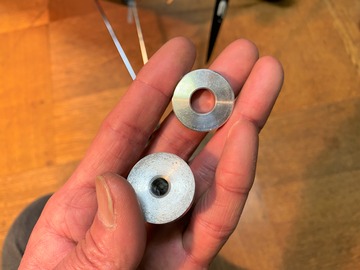

BB クランクに付属してくるシムは、この0.2mm ×2、アルミ1mm ×1と樹脂の1.2mm、ウェーブワッシャーです。これから厚さの異なるシムを何回も入れ替えなければなりません。


IMG_3409
申し訳程度のインストラクションマニュアルに従えばこうです。



IMG_3402
左右のクランクを結合したら先ず M17 のフィキシングボルトを4N.m で締めなさい。



IMG_3404 1
次にM5トルクスボルト2本を挿入。



IMG_3405 1
左右均等に9N.m まで締め上げる。(トルクスのソケット持ってないのでここは、手るくレンチだが)




IMG_3407
今度は、トルクレンチを25.5N.m にセット。



IMG_3408
M17 のフィキシングボルトを締めて終了。という特殊な締め方ですが、先にM17 全部締めた後にM5 締めても結果変わりません。



IMG_3410
ここからは、リムーバルインストラクション。M17 外します。



IMG_3411
手前側の M5 緩めて、



IMG_3412
奥側 M5 を抜き取ります。



IMG_3414
左クランクを抜き取ればコンプリート!とありますがとてもじゃないけど抜けねーよ!



IMG_3375
そこで簡単に抜く方法を。M5 ボルトを抜き取ります。



IMG_3376
そして2本とも反対側(ネジの切ってある方)からねじ込みます。



IMG_3382
ステンの板から切り出した金属片。(アルミはダメ)



IMG_3383
これをスリットに入れM5 を締めます。先の穴への行き先を失ったM5 は、スリットを広げるってわけ。そして1段コツンと引き出して、


IMG_3385
次に奥側のM5 を抜き取ります。



IMG_3386
何故かと言うと万が一緩んだ際、脱落防止用の突起があるからです。



IMG_3387
こういう状態。



IMG_3388
一段コツンと抜けたら、奥のM5を抜き取ります。



IMG_3394
IMG_3395
そして残りをスルン。



IMG_3378
樹脂の1.2mm を入れてみます。



IMG_3379
回転は良いですが、



IMG_3380
ガタ小出ています。



IMG_3398
ウェーブワッシャーを追加してみます。



IMG_3399
とてもじゃないけど重くてダメです。

・・・・・・・・・・・・・・と、永遠と繰り返すのであります。


そして本日、

IMG_3416

DAHON 本社より Greg Blake が訪問。まだ日が沈む前であったが、ジョッキを傾けてフォールディングバイクについて語り合った。「ぼくは、406サイズのスモールホイールに拘りを持っているんだ!」「スチールフレームの SPEED PRO TT の復活なんてどうグレック?」「イエー!」なんてね。


RIDEA NEW Product BSFW20 V-Brake Shoes【橋輪Blog】

RIDEA NEW Product BSFW20 V-Brake Shoes

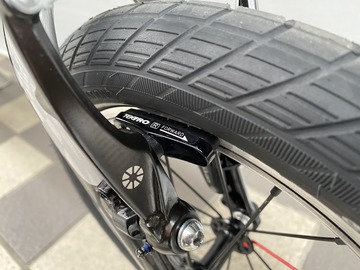

IMG_3595 1
RIDEA  BSFW20 V-Brake Shoes  3.130円(税別)

リデアから NEW プロダクツ。18インチ以下のスモールホイールに特に有利な56mm ショートタイプの V ブレーキシューです。アルミCNCのボディーにアナダイズド仕上げ。カラーは、レッド、ゴールド、ブルー、チタン、シルバー、ブラックの6カラーラインナップ。

DSC_6972
レッド



DSC_6974
ゴールド



DSC_6973
ブルー



DSC_6976
チタン



DSC_6975
シルバー



IMG_3596 1
ブラック



IMG_3295
IMG_3296
ボディーはアルミ CNC 仕上げ。



IMG_3297
カートリッジタイプのパットは、カーボンリムにも対応。

RIDEA CSV2、CSV、CLV2、CLV、FLV の V ブレーキアームとのマッチングが抜群です。



A さんの DAHON K3 カスタム (その8)【橋輪Blog】

チェーンテンションの確認の次は、チェーンラインの限界を知る

IMG_3324

さて K3 の場合何処までチェーンラインを外に出せるか実験してみよう。

IMG_3325

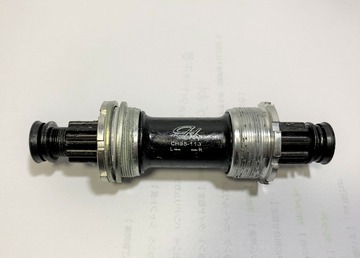

都合のいい BB とスクエアー軸の位置関係が変わらないオリジナルBBでテストする。



IMG_3326
先ず一度右クランクを外しBBを緩めておく。



IMG_3327
次にフィキシングボルトを締めてBB 自体と右クランクを一体にする。


IMG_3336
ガード付きと同じ位置になるチェーンリングをスパイダーアーム内側へ借り止め。



IMG_3337
この状態でBBを緩めて行けばチェーンリングが出て来るってわけ。



IMG_3340
チェーンは、Shimano 105 CN-5701 10 Speed を用意。オリジナル53T で調整したチェーンテンションを保ちたいのでその分長くカットする。56T との差3リンクはカット出来ないので4リンク伸ばすこととする。

IMG_3341
シートチューブから歯先までの距離16mm からスタート。



IMG_3346
カセットをローにシフトし、



IMG_3347
クランクを逆回転しながら様子を見る。



IMG_3343
そこからBBを緩め21mm まで持って行く。



IMG_3344
IMG_3345
23mm まで出て来るとBB はこんなに抜けてきた。



IMG_3352
23.5mm まで来ると酷い現象が起きて来た。チェーンリングからは外れないのだが、



IMG_3349
カセットから外れだす。



IMG_3350
最後は2速にアップしてしまった。



IMG_3353
やはり21.5mm ぐらいが限界のようだ。



IMG_3361
限界が分かったところで RIDEA のクランク、BB に戻す。



IMG_3360
右クランクをBBに押し付けた状態で19mm。オリジナルの16.5mm よりは2.5mm 多いが許容範囲に十分収まる。チェーンラインはこれでバッチリ行けそうだ。


IMG_3363

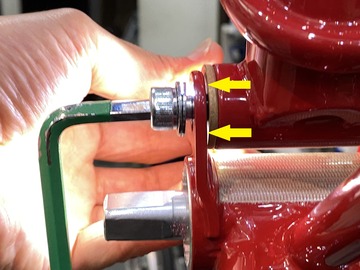

今、BB に関するシムは一切入っていない状態で軸方向に僅かなガタがある。



IMG_3358
指の間隔からして0.5〜1mm のクリアランスがあるだろうか。



IMG_3361

RIDEA のクランクには、ROTOR のようなプリロードアジャスターはない。付属のウェーブワッシャーとシムを駆使するか、BB シェルのフェイスカットできっちり寸法を出すか悩みどころである。

次回につづく、


DAHON K3 青りんご & マットガード【橋輪Blog】

DAHON K3 青りんご & マットガード

DSC_6986

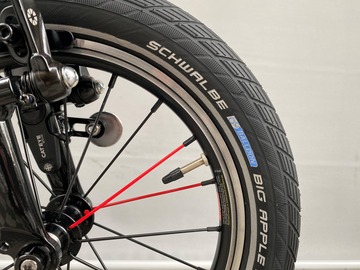

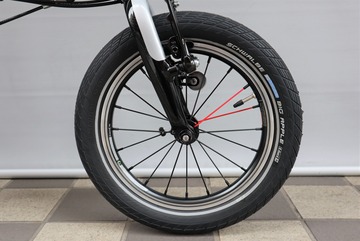

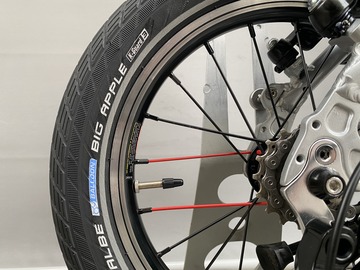

入荷したての K3 BLUE / BLACK にも BIG APPLE ぶち込んでみました。「BALLOON」の青マークがマッチしますね。

DSC_6987




DSC_6988




DSC_6989




DSC_6990




DSC_6991




DSC_6994




DSC_6992




IMG_3314
Mini Mudguard for 14inch(Dove / K3) 2.000円(税別)



IMG_3313
重量は、141.5g。



DSC_6985
DSC_6978
あっという間に着脱可能です。



DSC_6981
DSC_6982
DSC_6983

これならバックに忍ばせておけますね!

Yさん納車整備完了です




DAHON K3 NEW カラー BLUE / BLACK 入荷!【橋輪Blog】

DAHON K3 NEW カラー BLUE / BLACK 入荷!

DSC_6956
IMG_3291

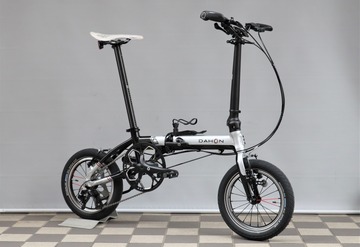

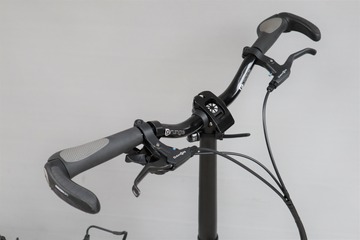

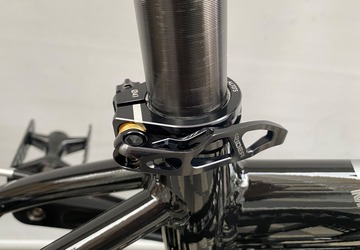

K3(ケイ・スリー)

2019 DAHON
K3           88.560円(税込)
橋輪プライス 79.700円(税込)
3 Speed   7.8kg

レッド / ブラック、ホワイト / ブラックの2カラーでデビューし、スーパースモールフォールディングの頂点を極めた K3。2018年9月には、新色イエロー / ブラックが追加。そしてこの春、鮮やかなブルー / ブラックが咲きました。

DAHON K3 の詳細は、⇒ こちら

DSC_6960
DSC_6957
DSC_6961
DSC_6962




DSC_6963




DSC_6964




DSC_6965
このK3ですが14インチとエンド幅の狭さで撮影に使うスタンドがどれも合わないのです。さてどうやって立ってるかと言いますと・・・・・


DSC_6966
自分のマグネットで引っ付いてるんです。グッドアイデアでしょ!



DSC_6967

これ全色手に入れたくなっちゃうパターンだ!


DSC_4678

BIG APPLE な K3 は、⇒ こちら

A さんの DAHON K3 カスタム (その7)【橋輪Blog】

初期型 K3 とはココが違う!

IMG_3262

デフォルトに戻ったところでチェーンテンションの確認をしておきましょう。それとこれ大事なことで、昨年11月生産分よりディレーラーハンガーに手が加えられています。トップ9T ならではのチューニングであります。

IMG_3256
ディレーラーハンガーですが何か先端が尖っているように見えません?



IMG_3257
9-13-17T の歯数構成を持つ 3 Speed ギヤー。



IMG_3258
トップギヤは、Shimano にあった Capreo と同じ歯数の9T です。チェーンのローラーを巻き取るような歯の形ですね。

IMG_3255
現在組み立てられる K3 のチェーンは、96リンク。(一時期 104 リンクで組まれていた時もあった)



IMG_3270
例えは極端ですが、このようなチェーンの掛り方では、3リンクしかギヤに噛みあっていません。



IMG_3271
今度はどうでしょう。倍の6リンクが噛んでいます。なるたけ沢山のリンクを噛ませた方が歯飛には有効なのが分かります。この状態を作るのがチェーンテンションです。


IMG_3263
二つとも同じ「J」の刻印があるディレーラーハンガーで、右が A さんの K3 に付いていたものです。



IMG_3264
先端(B テンションボルトが当たるところ)が機械加工で削り取られてますね。



IMG_3265
IMG_3266
上は、これ以上 B テンションボルトを緩められない状態ですが、加工品では、更に緩めた効果が出ます。


IMG_3269
側面にも加工が施されるのにも意味があります。



IMG_3268
この出っ張りと干渉するからです。



IMG_3272

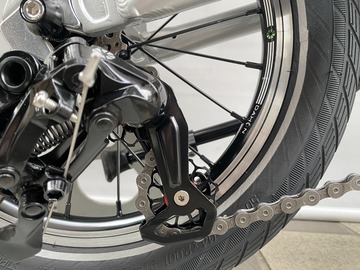

B テンションボルトを緩めて行くとガイドプーリーがカセットギヤにどんどん近づいて行き多くのチェーンを絡めることが出来ます。


IMG_3273
かといって近づけすぎるとギヤ同士が接触してしまいゴロゴロ言います。



IMG_3274
それとダウンの変速が出来なくなります。



IMG_3275
スムースに変速でき、なるたけガイドプーリーが近づくこの角度を覚えておきましょう。

シマノが「カプレオカセットは、必ずカプレオディレーラーでドライブして下さい」と言っていたのは、なるたけチェーンを絡ませて歯飛を防止させるためだったのです。

明日は、NEW カラーのこれが入荷!

rmail_download_attach




船長のチタンフレーム PASSONI(23)【橋輪Blog】

プリロードアジャスターのネジ山は壊れてなかった

IMG_3243

実は、アジャスター従来通りの正ネジであった。もう締め切るところまで行っていて更に締め込んだもんだから割が広がりパチンと一山跳ねただけだった。緩んだプリロードナットは、反時計回りにスルスルと回った。焦ったな〜もう!

IMG_3244
幸いネジ山は壊れてなかった。



IMG_3233
じゃこの説明書嘘つきやんけー!どう見てもこの絵からすると反時計回りは、こっちじゃね? ダイヤテックさん CW / CCW 知らねーな? 時計回りのクロックワイズと反時計回りのカウンタークロックワイズだよ! ラジコンやってっとこういう事だけは知ってんだい!


IMG_3245
プリロードナット小さくしたからナットである合成が無くなっちゃたんだな。



IMG_3245
わかるでしょ? A から押せば広がる方向に回っていくけど B から押すと締まっちゃうって。


IMG_3246
だからちょっと締め込んでネジ山にロードが掛かっちゃうともう動かない。



IMG_3247
やはり開いてあげなければ回らない。



IMG_3246
小さくした意味が分からない。しかもBB とのすき間に隠れちゃうから手じゃ回せないし。



190996f3[1]
これ従来型の3D クランクのプリロードナット。どう考えてもこれが普通だろうに!



ff4bc7d7[1]
一般的に新型って何かが改善されて来るんじゃねーの!改悪してどーすんの。



IMG_3220
プリロードナットの回し方は後に考えるとしてフィキシングボルトを締め込んでみる。あれ、固くなる以前にBBにくっ付いちゃったよ!


IMG_3221
左右のシムを抜いてみる。



IMG_3223
ええええ・・・・だめですな。



IMG_3224
BB カップの間には入るのだが、ダストシールのある中央部分は少し出っ張ってるからな。



IMG_3232
BSA のシェル幅は、68mm。これが70mm あったらパッソーニが悪いけど、67.95mm。



IMG_3230
左クランクアームだけを取り付けてフィキシングボルトをレンチが止まるまで軽く締め込みました。



IMG_3225
さて手を放しますよ!



IMG_3226
当然ぶらぶらした後こうなりますな。



IMG_3227
ちょと締め込んでみます。ちょっとですよ 35Nm なんてお呼びでないぐらい。



IMG_3228
放しまーす!



IMG_3229

これ絶対アクスル短けーよ! どうなってんだい?

絶体絶命であります


船長のチタンフレーム PASSONI(22)【橋輪Blog】

最新 ROTOR ALDHU クランクの組み付け

さて、 最新 ROTOR ALDHU クランクの組み付けに入る。その前に長らく放置していたDi2 のバッテリーが空からかんだったので充電しようとするが3時間以上たっても一向にチャージされる気配がない。

IMG_3213
エレクトリックワイヤー:EW-SD50 250mm  2.288円(税別)
最後にダウンチューブから出たエレクトリックワイヤーとシステムインフォメーションディスプレイを250mm で繋ぐ。クリップは船長から送ってもらった。


IMG_3214
E-tube に接続し最新のファームウエアーのアップデートとエラーチェックを行う。



IMG_3215
全ての機器にエラーはなかったが、未だインフォメーションディスプレーのバッテリー残量が表示されない。原因究明に悪戦苦闘していると左右のSTI が同じスイッチに割り当てられていることが分かりカスタマイズがらデフォルトに戻すと満タンのバッテリー残量が表示され FD / RD 共に動き始めた。何故直ったのか未だ分からない。


IMG_3203
クランクには、厚さ1mm のシムスペーサー2枚と O リング2個が付属する。Oリングに関しては何の説明書もないので不明。


IMG_3156
SPACERS CHART を辿ると BSA BB では、NDS-L と DS-R に Type X 0.5mm を左右2枚ずつ入れろとある。てことは、1mm スペーサー左右1枚ずつってことか。


IMG_3209
ドライブサイドに一枚。



IMG_3204
フェイスカット済のBB シェルには、グリスを塗布。エレクトリックワイヤーにも塗りBB がツルンと通過出来るよう心掛ける。


IMG_3205
何の抵抗もなく締め込めたのでエレクトリックワイヤーを上手くやり過ごしたようだ。



IMG_3208
これでBB取付け完了。



IMG_3207
ダウンチューブの裏には、MADE IN ITALY。



IMG_3210
OCP ポジションは、無難に No.3。



IMG_3211
BB のアクスルを挿入するが結構な抵抗がある。最後は、プラハンで軽くこずく程度。これでスラスト方向のガタが判別出来るだろうか?



IMG_3212
右クランクアームの取付けは、プリロードには全く関係なくスパイダーアームを固定するだけなので規定トルクの35Nm で締め付ければ良い。


IMG_3216
ノンドライブサイドにも1mm スペーサー。これで左右1枚ずつ。


ここで、ROTOR クランクのプリロードシステムが初めての方に解説しておこう

IMG_3205
アクスルに左クランクアームを勘合。


IMG_3205 - コピー - コピー
フィキシングボルトを規定トルクで締めアクスルと一体にする。左クランクアームには、とても細かいピッチのネジが切られたプリロードナットがあり今クランクアーム側に締め込まれている。なのでBB とプリロードナットには隙間がある。ていうかこの時点で、軸方向のガタがが必要。


IMG_3205 - コピー
この状態からプリロードナットを緩めていけば、BBに密着して軸方向のガタが無くなるってわけ。



IMG_3234
ここからは手慣れたもんで、先ずはプリロードナットがクランクアーム側に密着していなければいけないので2mm アレーンキーでプリロードナットを締め付けているボルトを緩める。



IMG_3236
だが全くプリロードナットが回らない!もう締めきっているのか?



IMG_3237
ならば一度緩めてみる。掴み所がないのでボルトにL型六角レンチを掛けても緩まない。



IMG_3233
説明書のノンドライブ側の組立準備を読むと「プリロードナットがクランクアーム部に触れるまで、同ナットを反時計方向に回して下さい」とある。えっ!逆ねじになったんだ!(赤のアンダーラインと矢印は僕が書き込んだもの)


IMG_3238
逆ねじならばこの方向時計回りで緩むはずが全くムリ。



IMG_3239
何故か「ボルトを取り外してはいけません」とあるが抜いてみた。多分ここの割がネジに食ってるんではないか?



IMG_3240
マイナスドライバーで開きながら回してみる作戦に出たが、


IMG_3241
少し回ったところで固くなり、



IMG_3242

更に力を入れて回そうとした瞬間パチン!と弾けてゆるゆるになった!ここのネジピッチ細かいからな?ネジ山逝ったなこりゃ!

明日につづく、
