ディスクブレーキ台座について(その6)【橋輪Blog】

ディスクブレーキ台座について(その6)

IMG_2246

ディスクローターとパットの平行度は、アクスルとの直角度にある。昨日作業したリヤは、フェイシングしなくとも何とかごまかせる範囲ではあったが、実際カッターの入り始めは面の半分しか当たっていなかった。今日作業するフロントは、絶対にごまかせる範囲ではない。それでは行ってみよう。

IMG_2250
とにかくこのフロントは、何をやってもパットが擦る。



IMG_2253

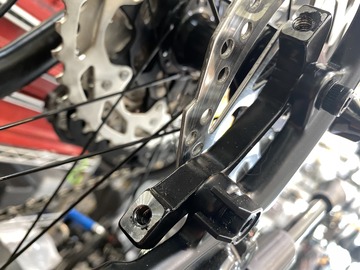

その酷さをキャリパーを外してご覧いただこう。この状態で上からマウントアダプターとローターの位置関係を見てください。


IMG_2252
マウントアダプターが完全にローター側に傾いていますよね。これでは左パット上面、右パット下面がローターに触ってしまいます。


IMG_2254
マウントの刻印は、「FF2-F160」でフラットマウントのフロント用でローター160mm。リヤとは反対でフォーク側にねじがありマウントはただの穴。


IMG_2255
取り付け面は一応マスキングしてあるが、この面が傾いていると思われる。



IMG_2256
フォークエンドは、ディスク対応で前を向いている。



IMG_2300
今度は、マウントではなくフォーク台座をフェイシングするので「フラットマウント」のページ。



IMG_2257
フロントフラットマウントに使用するカッターとアタッチメント。



IMG_2260
5mm のネジ穴に合わせるため5mm のパイロットボルト(黒色)から4mm のパイロットボルト(銀色)に入れ替える。


IMG_2258
左が O リング付きのフラットマウントリヤ用ねじなしスタットで、右がフロント用ネジ付きスタット。


IMG_2261
ネジ付きスタットをフォークにセット。



IMG_2262
クイックリリース用9mm アクスルでセット。テレスコ範囲は、100〜150mm。



IMG_2264
上下のスタットに押し当て保持する。



IMG_2266
スライダー、


IMG_2267
ボディーのクランプボルトの順で固定します。



IMG_2271
スタットを外します。



IMG_2274
上側の台座に合わせます。



IMG_2275
狭いフォーク間での関節の曲がりが微妙で、



IMG_2276
これではハンドルが取り付けできません。



IMG_2277
もう少し V 字角を付けて伸ばしましょうか。



IMG_2278
これでハンドルが付きました。



IMG_2283
切削開始!



IMG_2284
ちょっと様子を見てみましょうか。



IMG_2285
完全に斜めですね。



IMG_2286
更に切削を進めます。暗黒さんから「力が入らなくて大変ですよ」とコメント頂きましたが確かにアルミのマウントアダプターではなくクロモリフォークなのでサクサクとは削れません。


IMG_2287
全体均一に削れました。



IMG_2288
ここでリヤと同じくストップカラーをクランプ。



IMG_2289
カッターを下側に移動。



IMG_2291
同じくストップカラーの隙間が無くなるまで削り進みます。



IMG_2292
隙間がなくなったので切削終了。



IMG_2293
再度平行度を確認しましたがドンピシャきてます。



IMG_2294
アルミフォークであればこのままやりっぱなしですが、錆びる可能性大です。



IMG_2295
似た色でタッチアップします。



IMG_2296
シンナーで溶いてなるべく薄くね。



IMG_2297
ん奇麗。



IMG_2299

これにてディスクマウントフェイシング完了。何故事細かに書いてんのかって。めったにやる作業じゃないので自分に対するマニュアルですよ。頻繁に使うようじゃ困りますよメーカーさん。

これで自信をもって納車できます!





ディスクブレーキ台座について(その5)【橋輪Blog】

ディスクブレーキ台座について(その5)

DSC_0110

Park Tool の DT-5.2 ディスクマウントフェイシングツールを初めて使ってみます。勿論、取扱説明書は熟読しました。今回作業する 2020 FIJI JARI 2.3 のフレーム、フォークは、フラットマウント仕様となっています。

IMG_2198
先ずは比較的に調整でごまかせそうだったリヤブレーキから。



IMG_2199

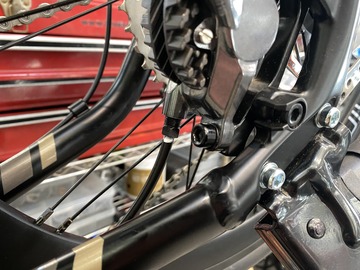

チェーンステーに設けられたフラットマウント。リヤは、フレーム側がただの穴(楕円)でキャリパーまたは、マウントアダプター側にねじが切られているタイプです。


IMG_2200
ポストマウントタイプのTEKTRO mira メカニカルディスクキャリパーを外します。



IMG_2217
マウントアダプターには、FR2-R160 の文字が。調べてみると TRP製でフラットマウントに対応するリヤ用160mm ローターってことみたい。


IMG_2209
IMG_2210
フレーム側が楕円なのでこんなに動いてしまいます。



IMG_2216
取り合えずローターと平行な位置に仮組。


IMG_2214
IMG_2215
キャリパーを乗せてみてローターとパットの左右の隙間に余裕があればOKかと。



IMG_2217
フラットマウントフレームですが、今加工する面がマウントアダプター上部なので、



IMG_2218
「ポストマウントタイプのフェイシング」の説明に従って作業を進めます。



IMG_2219
ポストマウントに使用するカッターとアタッチメント。



IMG_2220
このように組み立てます。



IMG_2221
IMG_2222
車体のリヤエンドは、135mm 幅のクイックリリース 10mm シャフト。こちらのテレスコピックアクスルは、135〜210mm に対応します。


IMG_2223
エンドのシャフト径は、10mm。



IMG_2224
左右のキャップボルトを締めれば135mm 幅に調整されます。



IMG_2225
ここでテレスコのスライドをクランプします。



IMG_2226
これで取り付けは完了。



IMG_2227
カッターのツバの部分をマウントアダプターに乗せ平行度を出します。



IMG_2228
スライダーのボルト、



IMG_2229
ボディーのクランプボルトの順で固定します。



IMG_2230
次にスライダーのボルトのみを緩めて前側の面に移動。



IMG_2231
ボルトを締めます。



IMG_2232
スライダーは上下に動けて回転も出来ますので、ちょっと除けて切削油を塗ります。



IMG_2233
ハンドルを回して切削開始です。



IMG_2234
先ずは、黒い塗装が剥がれてきました。



IMG_2235
更に進むとアルミの切粉が出始めました。



IMG_2236
これちょっと気持ち良いですね。



IMG_2238
一旦様子を見てみるとやはり平行度は出ていませんね。切削を進めます。



IMG_2239
大体全周にわたり削れましたね。



IMG_2240
もう一度カッターを戻します。



IMG_2241
ここがみそで、スライダーの下にあるストップカラーを引き上げます。



IMG_2242
スライダーにストップカラーを密着させてクランプします。前側は、この高さまで削り進めたよってことです。(この位置が基準面となる)よく考えてんなこの工具!


IMG_2243
今度は後ろ側にセット。こちらの方が高いですから先ほどの基準線となるストップカラーとスライダーの間には隙間が空くことになります。その隙間が無くなるまで削れば前後同じ高さになるってわけ。良くできてんな!

IMG_2244
奇麗にフェイシングできました。



IMG_2245
もう一度平行度を見てみるとピッタリ!



IMG_2251

キャリパーは、ブレーキを握った状態で取付ボルトを締めただけで一発で位置決めが完了。何とか擦らぬようごまかした取り付けとキッチリ精度を出した取り付けではブレーキレバーのタッチが全然違いますね。

明日は、フロントを






ディスクブレーキ台座について(その4)【橋輪Blog】

ディスクブレーキ台座について(その4)

IMG_2181

例の工具が届いた。これからの自転車屋は、これ絶対に必要となってくると思う。

IMG_2182
IMG_2183
Park Tool DT5.2 ディスクマウントフェイシングツール 98.010円



IMG_2184
プラスチック製だが立派なケースに収まってる。



IMG_2185
ポストマウント / フラットマウント用カッター、IS 用カッターにハンドル。クイックリリース9mm / 10mm、スルーアクスル12mm / 15mm / 20mm 対応各種アクスルが付属。


IMG_2247
インターナショナルスタンダード(IS)用カッター。



IMG_2186
こちらポストマウント / フラットマウント用カッター。



IMG_2187
ハンドルがセットできる。



IMG_2188

ポストマウント / フラットマウント用カッターには減速ギヤが仕込まれるが、これハンドル位置をオフセットさせるための仕掛け。

明日の作業が楽しみだ!


ディスクブレーキ台座について(その3)【橋輪Blog】

ディスクブレーキ台座について(その3)

DSC_0110
JARI(ジャリ)2.3

2020  FUJI
JARI 2.3                  129.800円(税込)
橋輪プライス   116.800円(税込)
フレームサイズ:46 / 49 / 52 /54 / 56cm
18 Speed   12.9kg

FUJI のアドベンチャーロード JARI のクロモリフレームバージョン 2.3 です。カラーは、今日ご紹介するスカイブルーとスレートの2色展開となっています。

DSC_0111
極太タイヤのため29インチぐらいに見えるホイールサイズは、700c。




DSC_0112
タイヤは、Panaracer Comet Hard Pack 700×38C。



DSC_0113
クランクセットは、FSA 46-30T。



DSC_0114
フロントディレイラー:Simano SORA



DSC_0115
リヤディレーラー:Shimano Alivio



DSC_0116
カセットスプロケ:shimano HG-200  12-36T



DSC_0117
デュアルコントロールレバー:Simano SORA



DSC_0118
ドロップバーは、OVAL のフレアドロップタイプ。



DSC_0120
TEKTRO mira メカニカルディスクブレーキ。ローター径は、160mm。



DSC_0121
フラットマウントのフォークにマウントアダプターを返してポストマウントキャリパーが装着されています。


DSC_0122
リヤも同じくテクトロで160mm ローター。



DSC_0123
こちらもチェーンステーのフラットマウント。



DSC_0119

不思議なのがジャリシリーズでクロモリフレームはこの2.3のみで、1.5 / 1.3 はアルミフレームにテクトロメカニカル、1.1 が、アルミフレームに105ハイドロリック、1.1 CARBON が Ultegra となる。同じフレームでハイドロ付きのハイグレードがあるなら分かるが何故にこのフレームフラットマウントにしたのか?105ハイドロにアップグレード可能という意味か。まそれはさておいて、現在納車整備の真っただ中このブレーキ調整リヤは何とかごまかせてもフロントはどうにもならない。

IMG_2182

この工具を使う1号機となりそうだ


ディスクブレーキ台座について(その2)【橋輪Blog】

ディスクブレーキ台座について(その2)

最初に書いたようにディスクブレーキ採用モデルが大変多くなってきた。自動調整機能を持つハイドロリックディスクは高価でミドルクラスにはあまり選択されない。よって調整の複雑なメカニカルディスクとなるのだが毎回毎回納車整備で多くの時間を費やすこととなっている。

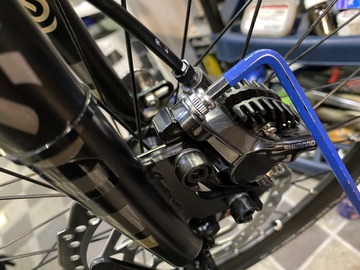

基本ディスクキャリパーの取り付けは、ブレーキを握った状態で取付ボルトを締めれば自ずとセンターが出るはずであるが、そうは行かないのがディスクブレーキの歴史が浅い自転車の世界。(というか真剣に作っていない)殆どの場合がキャリパーの不良ではなく、その取り付けに問題ありでローターに引きずりが出てしまう。

その取り付けとは、フレーム、フォーク側であり、取り付けに平行度や直角度が出ていないものが多いということ。ここを修正しないと正確な取り付けが出来ない。(これ本来完成車製造メーカーがやっておくべきことなのに何故我々販売店がやらなければならないのか?)なので基本的なキャリパー締め付け方法ではなく、パットとローターが擦れずにいられる場所を探りつつ時間をかけて取り付けなければならない。モーターサイクルのフロントフォークを買った後にキャリパー取り付け台座を修正するなど聞いたことがありません。

現在自転車のディスクブレーキキャリパーの取り付け方式には3種類が存在する。初期のMTB で採用されたインターナショナルスタンダード(IS)。現在のMTB で最も主流なポストマウント(PM)。そしてシマノが提唱した新たな規格フラットマウント(FM)で、現在のディスクロードに採用されています。

大変高価ですが、インターナショナルスタンダード(IS)、ポストマウント(PM)、フラットマウント(FM)三つの規格のディスクキャリパーマウントをフェイシングできる工具がパークツールより販売されています。


ORG-SUPPORT-REAR-SPEEDTWIN-01
この写真はモーターサイクルですが、側面から2本のボルトで取り付けてますからインターナショナルマウント(IS)と言えます。


p1
こちらは、ディスクローターの面に対して平行に取り付けたポストマウント(PM)ですね。モーターサイクルの世界では、ラジアルマウントなんて呼んでます。


20130926090839_img1_74
こちらはミックスで、インターナショナルのマウントに変換キャリパーアダプター(自転車で言うとマウントアダプター)を返してポストマウントタイプのキャリパーを取り付けた例です。オーリンズの倒立フォークにブレンボの4ポットキャリパー、320mm のフローティングディスクローターでは、100万円を超えますかね。


IMG_2181

堪りかねてその高価な工具買っちゃいましたよ!

次回につづく、



RECON 11s トップ 9T の歯飛びの原因に迫る(その2)【橋輪Blog】

RECON 11s トップ 9T の歯飛びの原因に迫る(その2)

IMG_2151

はいこちら9T トップギヤ歯飛び対策室です。検証に入る前に歯数の少ないトップギヤとチェーンの掛かり代について説明したいと思います。

IMG_2178
IMG_2177
極端な表現ですが上の写真が105のリヤディレーラーで下がカプレオディレーラーを表現しています。105では、チェーンのローラーが5個しか歯に噛んでいませんが、カプレオでは、5個噛んでいるのが分かります。シマノがカプレオカセットは、カプレオディレーラーでお使いくださいと推奨するのはこのことです。

IMG_2179
IMG_2180
更にもう一つは、上の写真が700c フルサイズの自転車で下が小径車です。自転車を良く観察すると分かりますが、700c では上側のチェーンが地面と平行に引っ張られています。それに比べ小径車は、BB の位置が高いので斜め上から引くこととなります。小径車の方がローラーの掛かりが1個少ないのが分かりますね。これらが歯飛びの原因となりますが、今回はミッシングリンクが悪さをしているのは間違いないのでローラーの当たりを見ていきましょう。


IMG_2143
IMG_2142
ローラーが直視できるようチェーンをバラします。



IMG_2140
こんな感じでローラーと歯の当たり具合を観察したかったからです。



IMG_2190
疑ったのは、ミッシングリンクと通常外プレートとの形状の違いです。



IMG_2141
ミッシングリンクの片側が長いプレートがトップギヤと2速ギヤの谷間に当たっているのでは疑惑です。


IMG_2175
つまりこうゆうことです。よってミッシングリンクによってローラーが押し上げられ歯飛びが起こる。



IMG_2145
IMG_2144
IMG_2147
IMG_2148
片側のミッシングリンクのピンを抜きジョイントを連結しました。



IMG_2149
これで丸見えです。



IMG_2152
IMG_2153
ラインを引きスプロケットの頂点から引っ張ってみます。



IMG_2154
こう見ると真上のローラーではなく一つ手前(左側)が強く噛んでいることが分かりますね。



IMG_2155
一つ進むと浮いてきたような?



IMG_2156
でもこれ後に続くチェーンが無いので不公平かも。



IMG_2157
IMG_2165
3リンク程伸ばしてみます。



IMG_2159
IMG_2160
IMG_2161
IMG_2162
結果は、はっきり言って全く判別が付きません。



IMG_2165
何故なら歯の形が全て同じではないからです。チェーンを架け替えて同じ観察をすると浮いてくる場所が都度違ってきます。これでは判別不能であります。


IMG_2166
もしやトップギヤの外側?



IMG_2167
ロックリングの外側からチェーンを掛けると確かにミッシングリンクの部分が浮き上がる!




IMG_2168
通常の外プレートで囲んだトップギヤ、



IMG_2169
ロックリングがポトンと入ります。



IMG_2170
ミッシングリンクを含むと、



IMG_2171
入らない-------------!!!



IMG_2172
これだ!



IMG_2173
こんなに沢山実験用のリンク作ったのに原因・・・・原因は、RECON Fe 11s カセットに付属してくるロックリングだったのね。


IMG_2174

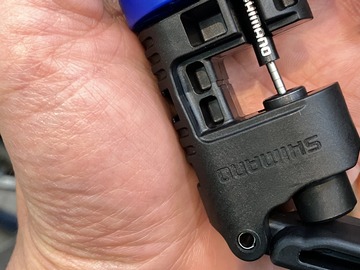

対策としては、チェーンをミッシングリンクではなくアンプルピンで繋ぐか、シマノ純正カプレオ用ロックリング(P No. Y1Z701000  780円税別)を使うと解決します。

RECON 11s トップ 9T の歯飛びの原因掴んだり!



RECON 11s トップ 9T の歯飛びの原因に迫る【橋輪Blog】

RECON 11s トップ 9T の歯飛びの原因に迫る

DSC_7248

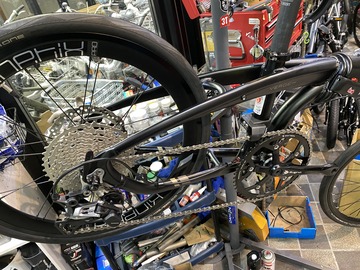

ディスクブレーキ台座について(その2)を書く予定でしたが、緊急修理が入りましたのでこちらを先に。さてロードから移植した SRAM RED e-Tap を搭載した S さんの tern Verge N8 ですが、最近 RECON 11s カセットのトップ9T の歯飛びが著しいとのことで持ち込まれました。

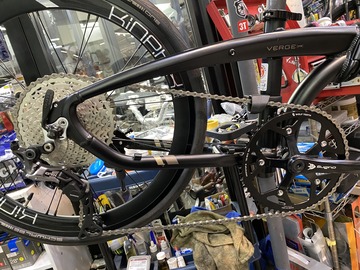

tern Verge N8 ロードよりフォールディングがメインに


DSC_3242

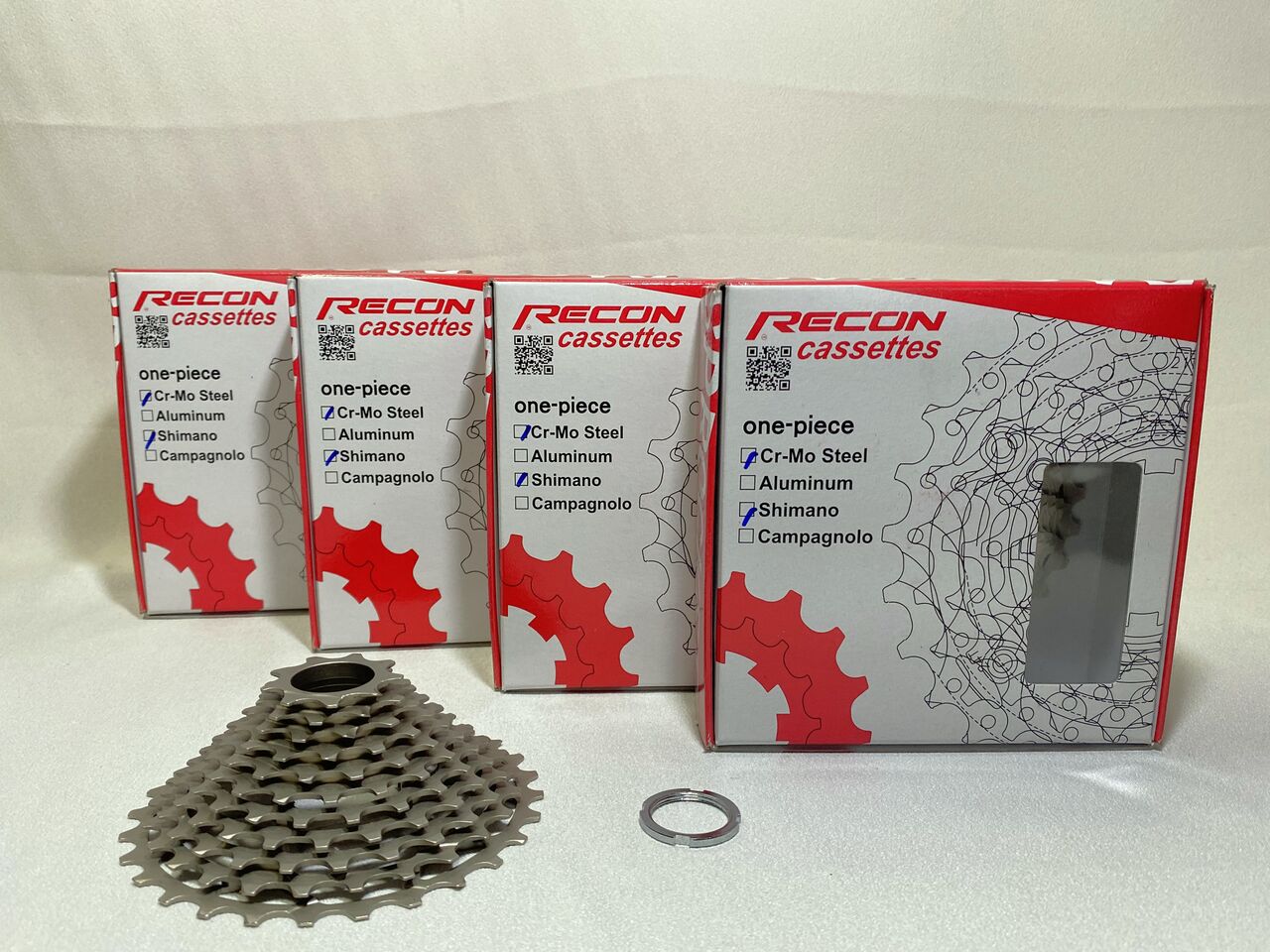

RECON Fe カセット Capreo 11s 9-28T 24.000円(税別)
Ratio:9-10-12-13-15-17-19-21-23-25-28



IMG_2131
早速、歯飛びの原因の追究に入ります。



IMG_2132
ロードを掛けなければ飛ばないというが、



IMG_2134
確かにクランク2回転に一回小さなショックを感じる。



IMG_2133
そして2回転に一回 9T のトップギヤを通過しているのがこのミッシングリンク。



IMG_2135
チェーンチェッカーでみると伸びは出ていないよう。



IMG_2136

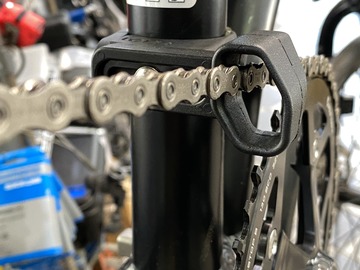

チェーンを外してみよう。



IMG_2137
IMG_2138
IMG_2139
カセットとチェーンを洗浄した。

ミッシングリンクが悪さをしているのは間違いなさそうだ。ここから歯飛びの原因に迫る!

明日につづく、




IMG_2150

FUJI 2020年モデル最後の入荷!





ディスクブレーキ台座について【橋輪Blog】

ディスクブレーキ台座について

MTB だけのものかと思っていたディスクブレーキもグラベルロードに端を発しクロスバイク、ミニベロ、ましてやフォールディングバイクまでにも採用され始めている。これは遂に勉強しなければとの思いに駆られる。今回勉強したいのは、ディスクブレーキキャリパーの作動ではなくその取り付け方法についてである。その前にキャリパーの作動について振り返ってみよう。




TRP SPYRE ディスクキャリパーについて

昨日ご紹介した ARAYA Muddy Fox CX Mini に装着されているディスックキャリパーですが、メカニカルディスク(油圧(ハイドロリック)ではなく機械式でブレーキワイヤーで引くタイプ)ながら凄い機構を持っているんですよ。

TRP って元々TEKTRO のレーシングスペックモデル(テクトロ・レーシング・パーツとでも読むのか?)で、ハイグレードな製品をラインナップしています。普通メカニカルだとシングルアクションなのですが、ハイドロと同じくダブルアクションになってるんです。

IMG_0207
ディスクキャリパー:TRP SPYRE MD-C605C
普通のシングルアクションのキャリパーだと「SPYRE」の文字が入るレリーズレバーを右のブレーキワイヤーで引く片押しタイプとなります。


IMG_0209
ところがこれ反対側にも繋がってるんです。



IMG_0208
IMG_0212
両側にレリーズレバーがありダブルアクションなのであります。それではダブルアクションが何故よいのか説明しましょう。



IMG_0227 - コピー
これは、ハイドロリックディスクブレーキの説明です。灰色がキャリパーボディー本体、赤がブレーキパット、青がディスクローターです。ピストンとシリンダーは省略してあります。ハイドロですと左右のパットにピストンを持っています。ピストンが入っているシリンダーに油圧(左右のシリンダーの油路はバイパスされている)を掛けるとパスカルの原理で均等にパットが押されます。ですから調整の必要がないのです。では何故ブレーキレバーを放すとピストンが戻るのでしょうか。油圧を掛けるとシリンダーとピストンの気密を保つシールリップがよれ圧力が下がるとよれが戻る力でピストンを元の位置に戻すって訳です。でもピストンが戻ってもパットは戻らないのでは。その通りです。自動車やモーターサイクルのディスクブレーキでは、パットは常にローターに軽くこすれている状態です。エンジンパワーが大きいので無視できる抵抗なのです。ですが自転車では大きなロスとなるので、セパレーター用にリーフスプリングでパットも戻しています。先ほどのシールリップの機構からブレーキパットが減る度に自動調整してくれるのもハイドロの特徴です。

IMG_0227 - コピー (2)
お次は、シングルアクションのメカニカルディスクです。右側のパットはボディーに固定(出し代の調整はあるが)です。パットを押しているのは左側のみ。今フレーキレバーを握り始めした。左パットはローター当たります。右パットはボディーに固定ですからローターに触ってません。これで終わりかと思いきやメカニカルの力でもこんなもんではありません。まさかのこの後ローターがしなって左右のパットが掴むのです。いやでしょ〜! ですから調整が面倒なのです。

IMG_0227 - コピー

メカニカルでありながらハイドロの動きを可能にした TRP。
こうゆう部品好きだな。流石です。

ああ、この絵書くの大変だった!

パーツ撮影スタジオをアップグレードする【橋輪Blog】

パーツ撮影スタジオをアップグレードする

部屋の中でパーツを写真に撮るためのバックをもう少し大きいものでも撮影できるようにアップグレードしてみた。

IMG_2112
ホームセンターにて1820×910×15mm の発泡スチロールボード(568円)を購入した。



IMG_2113
今日も風がやや強い中、建物から駐車場の車まで風に逆らわぬよう大きく薄い発泡ボードをコントロールするのは大変難しかった。


IMG_2114
テーブルの幅は1200mm。これに合わせてボードをカット。



IMG_2115
台座は、使い終わった tern のポップ(0円)で製作。



IMG_2118
これに発砲ボードを張り付けた。




IMG_2116
はいテーブルサイズ。




IMG_2117
次に反物(2.211円)を購入。幅の見当が付かないので勉強していった。シングル幅が、90cm。普通幅が、110cm。ダブル幅が、140cm なのだそうだが、購入したのは144cm であった。こちらも BB 同様メーカーによって規格が違うようだ。


IMG_2119
以前のものは、生地上部を割りばしと目玉クリップで止めていたが今度はスッキリ。



IMG_2120
高さも910mm あるので余裕です。



IMG_2129
最近購入したラジコンフライトシュミレーターを撮影してみた。



IMG_2121
なかなかいい感じ。



IMG_2122
こんなもんも撮影。これ昨日ボール紙でこさえた飛行機ですが飛びません。シルエットは、アクロ機のEdge 540。


IMG_2123
IMG_2124
IMG_2125
こんなんしてマニューバのパターンをイメージしてトレーニングする道具です。



IMG_2126
舵面のエルロン、



IMG_2127
エレベーター、ラダーも可動式としました。



IMG_2128

これねコンテストフライヤーなら絶対に持ってるものなんですよ。ラジコン飛行機の競技会で自分の順番を待つ間にアレスティー記号(その日のパターンフライトの図面)を見ながらみんなクルクルやってますから。でもねこれやるの飛行場か工作室に限ります。さもないと「あいつ頭いっちゃってネ?」と思われますから。

この人も持ってます!







今夜も再放送!RIDEA NEW Product BSFW20 V-Brake Shoes【橋輪Blog】

RIDEA NEW Product BSFW20 V-Brake Shoes

今夜も再放送でリデアのショートブレーキシューをご紹介しますが、何故小径車にショートタイプが有利なのか説明を追加してあります。

IMG_3595 1
RIDEA  BSFW20 V-Brake Shoes  3.130円(税別)

リデアから NEW プロダクツ。18インチ以下のスモールホイールに特に有利な56mm ショートタイプの V ブレーキシューです。アルミCNCのボディーにアナダイズド仕上げ。カラーは、レッド、ゴールド、ブルー、チタン、シルバー、ブラックの6カラーラインナップ。

DSC_6972
レッド



DSC_6974
ゴールド



DSC_6973
ブルー



DSC_6976
チタン



DSC_6975
シルバー



IMG_3596 1
ブラック



IMG_3295
IMG_3296
ボディーはアルミ CNC 仕上げ。



IMG_3297
カートリッジタイプのパットは、カーボンリムにも対応。

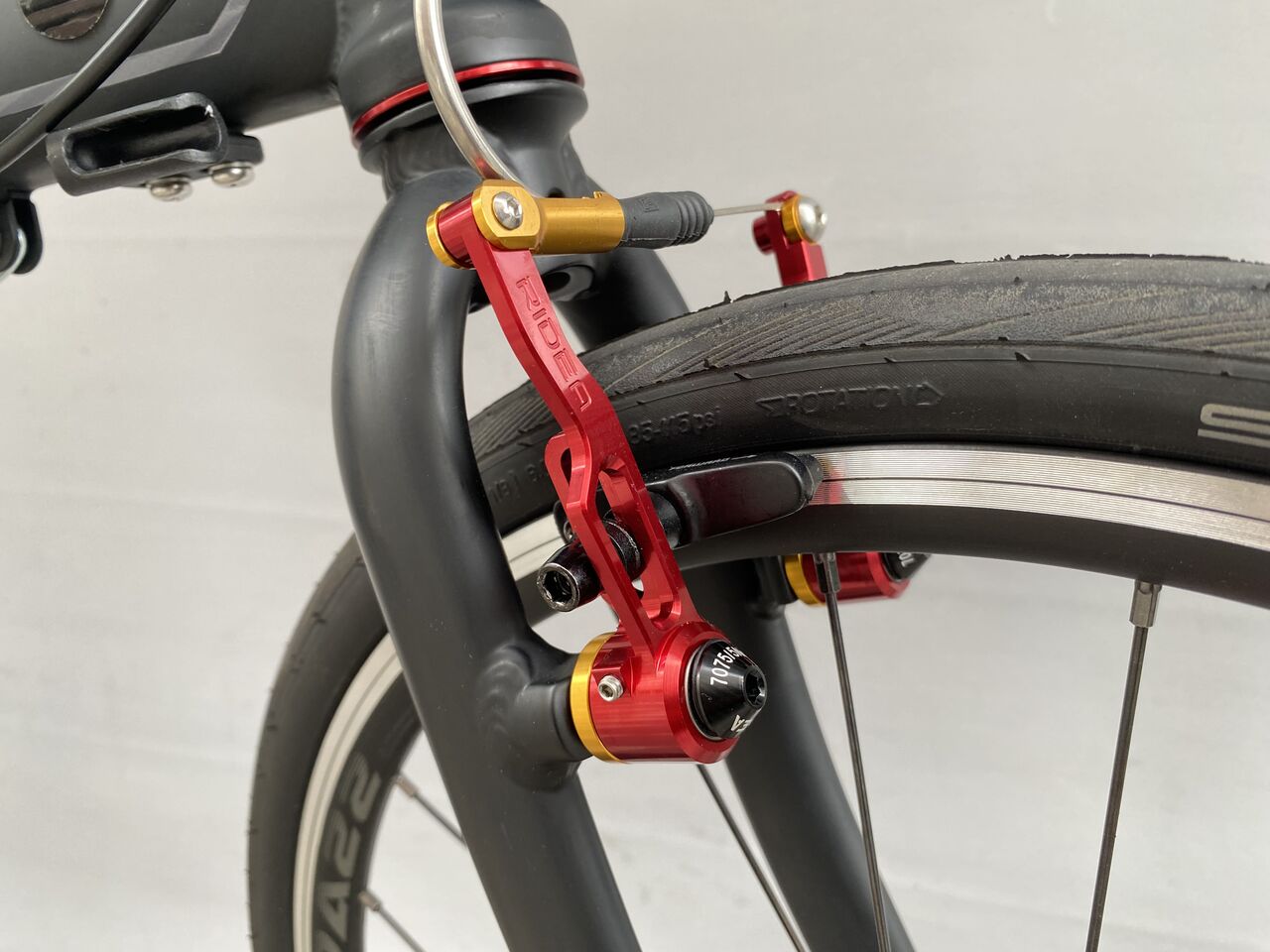

RIDEA CSV2、CSV、CLV2、CLV、FLV の V ブレーキアームとのマッチングが抜群です。




何故ショートタイプのブレーキシューは、小径車に有利なのか?

こんなブレーキシュー探してたんだ!

IMG_3970
ブレーキシューと言っても色々なものがありますね。



IMG_3971
上はロードのキャリパーブレーキ用、下がVブレーキ用で、長さが大分違いますね。



IMG_3973
左は3種類のコンパウンドのKCNC。ゴージャスなシューです。右は一般的なDAHONなどのミドルクラスに付いてくるもの。(しょぼい)


今日のめっけもん!短いシューを探してたんだ

IMG_3972
JAGWIRE CROSS PRO LITE      2.800円(税別)



IMG_3974
上KCNCは当たり面が65mmに対しノーマルが57mmほどか。



IMG_3981
tern の上位モデルに付くこれなんか75mmもある。



IMG_3976
これですよ、カートリッジタイプで見栄えもいい。



IMG_3975
長さは、ご覧のようにロード用と同じ短さ。これを探してたんだ。



以前にこんな記事を書いた。小径車のリヤVブレーキは非常に条件が厳しいという話。

(画像クリックで拡大)
IMG_1793

またしても下手な絵で申し訳ありませんが、小径車故のリムのアールがきつくなり、更には折り畳み特有のブレーキ台座が付く鋭角なバックフレームと相まって状況は過酷なものとなっています。(左)

セットしたブレーキシューを斜め横から見るとこんな角度になっていると思います。(中)

(右)は極端に書きましたが、リム方向(縦方向)から見ると、シューの角度がブレーキームの角度に近づいてくると、アームピボットから弧を描くように作用するシューの下側(後ろの長く伸びた方)が先にリムと接触を始めてしまうために極端なトーアウトとなってしまいます。




どうゆう事かと言いますと

IMG_3426
小径車においてVブレーキアームがホイールの中心線に合った理想の取付である場合(フロントは、ほぼこれに近くなる)。


IMG_3424
今、フロントブレーキが掛かっている状態。

IMG_3428
ブレーキをリリースすると平行線状に離れて行きます。



IMG_3420
リヤではバックフレームの形状から、中心線からかけ離れたブレーキ台座にセットしなければならず、シューとブレーキアームが斜めになってしまう。


IMG_3422
IMG_3423
するとご覧の様な動きになってしまいます。

ブレーキレバーを握り込んで行くと、まず長く伸びたシューの後ろ側が接触を始め、徐々に全体が接触するまで歪みながらリムに密着していく、超トーアウトとなるのです。
これでもV用ブレーキレバーとの組み合わせなら大丈夫なんですが、STI レバーで動かそうとなると、少なくなるストロークに苦労するのであります。これはブレーキシューが長くなればなるほど顕著に現れます。



スピプロがジャックナイフする?

IMG_1085
タケシのSPEED PRO TT もショートVを組んでいますが、この理由により高級なブレーキシューが使えずに、長さの短い、しょぼいノーマルを仕方なく使っていました。


IMG_3977
もちろん十分な制動力は出ていますが、シューとリムの隙間を確保するためには、あまり詰められませんでした。

IMG_3978

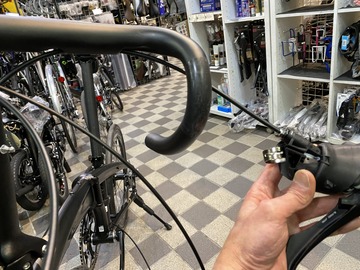

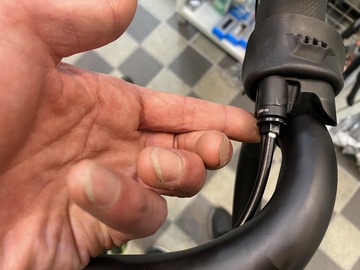

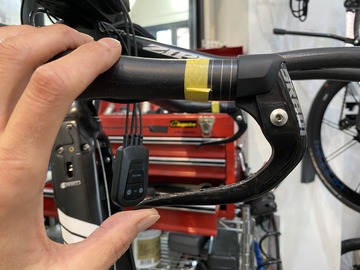

強く握り込むとハンドルバーにくっ付いてしまいます。



IMG_3979
短いブレーキシューの装着で理想としている当たりに近づいたわけです。

IMG_3980

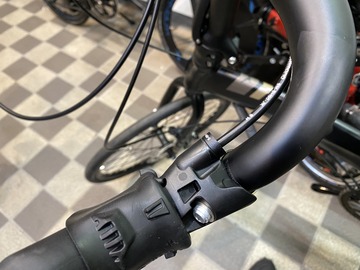

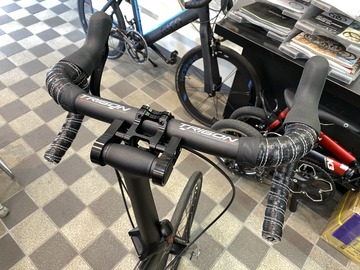

ハンドルバーにも余裕ができました。


ちと高いブレーキシューですが、これはお勧めですぞ!

お分かり頂けましたでしょうか


※今週は、第一火曜日なので火水連休となります







記事検索
Archives
  • ライブドアブログ
