RECON 11s トップ 9T の歯飛びの原因に迫る(その2)【橋輪Blog】

RECON 11s トップ 9T の歯飛びの原因に迫る(その2)

IMG_2151

はいこちら9T トップギヤ歯飛び対策室です。検証に入る前に歯数の少ないトップギヤとチェーンの掛かり代について説明したいと思います。

IMG_2178
IMG_2177
極端な表現ですが上の写真が105のリヤディレーラーで下がカプレオディレーラーを表現しています。105では、チェーンのローラーが5個しか歯に噛んでいませんが、カプレオでは、5個噛んでいるのが分かります。シマノがカプレオカセットは、カプレオディレーラーでお使いくださいと推奨するのはこのことです。

IMG_2179
IMG_2180
更にもう一つは、上の写真が700c フルサイズの自転車で下が小径車です。自転車を良く観察すると分かりますが、700c では上側のチェーンが地面と平行に引っ張られています。それに比べ小径車は、BB の位置が高いので斜め上から引くこととなります。小径車の方がローラーの掛かりが1個少ないのが分かりますね。これらが歯飛びの原因となりますが、今回はミッシングリンクが悪さをしているのは間違いないのでローラーの当たりを見ていきましょう。


IMG_2143
IMG_2142
ローラーが直視できるようチェーンをバラします。



IMG_2140
こんな感じでローラーと歯の当たり具合を観察したかったからです。



IMG_2190
疑ったのは、ミッシングリンクと通常外プレートとの形状の違いです。



IMG_2141
ミッシングリンクの片側が長いプレートがトップギヤと2速ギヤの谷間に当たっているのでは疑惑です。


IMG_2175
つまりこうゆうことです。よってミッシングリンクによってローラーが押し上げられ歯飛びが起こる。



IMG_2145
IMG_2144
IMG_2147
IMG_2148
片側のミッシングリンクのピンを抜きジョイントを連結しました。



IMG_2149
これで丸見えです。



IMG_2152
IMG_2153
ラインを引きスプロケットの頂点から引っ張ってみます。



IMG_2154
こう見ると真上のローラーではなく一つ手前(左側)が強く噛んでいることが分かりますね。



IMG_2155
一つ進むと浮いてきたような?



IMG_2156
でもこれ後に続くチェーンが無いので不公平かも。



IMG_2157
IMG_2165
3リンク程伸ばしてみます。



IMG_2159
IMG_2160
IMG_2161
IMG_2162
結果は、はっきり言って全く判別が付きません。



IMG_2165
何故なら歯の形が全て同じではないからです。チェーンを架け替えて同じ観察をすると浮いてくる場所が都度違ってきます。これでは判別不能であります。


IMG_2166
もしやトップギヤの外側?



IMG_2167
ロックリングの外側からチェーンを掛けると確かにミッシングリンクの部分が浮き上がる!




IMG_2168
通常の外プレートで囲んだトップギヤ、



IMG_2169
ロックリングがポトンと入ります。



IMG_2170
ミッシングリンクを含むと、



IMG_2171
入らない-------------!!!



IMG_2172
これだ!



IMG_2173
こんなに沢山実験用のリンク作ったのに原因・・・・原因は、RECON Fe 11s カセットに付属してくるロックリングだったのね。


IMG_2174

対策としては、チェーンをミッシングリンクではなくアンプルピンで繋ぐか、シマノ純正カプレオ用ロックリング(P No. Y1Z701000  780円税別)を使うと解決します。

RECON 11s トップ 9T の歯飛びの原因掴んだり!



RECON 11s トップ 9T の歯飛びの原因に迫る【橋輪Blog】

RECON 11s トップ 9T の歯飛びの原因に迫る

DSC_7248

ディスクブレーキ台座について(その2)を書く予定でしたが、緊急修理が入りましたのでこちらを先に。さてロードから移植した SRAM RED e-Tap を搭載した S さんの tern Verge N8 ですが、最近 RECON 11s カセットのトップ9T の歯飛びが著しいとのことで持ち込まれました。

tern Verge N8 ロードよりフォールディングがメインに


DSC_3242
RECON Fe カセット Capreo 11s 9-28T 24.000円(税別)
Ratio:9-10-12-13-15-17-19-21-23-25-28



IMG_2131
早速、歯飛びの原因の追究に入ります。



IMG_2132
ロードを掛けなければ飛ばないというが、



IMG_2134
確かにクランク2回転に一回小さなショックを感じる。



IMG_2133
そして2回転に一回 9T のトップギヤを通過しているのがこのミッシングリンク。



IMG_2135
チェーンチェッカーでみると伸びは出ていないよう。



IMG_2136
チェーンを外してみよう。



IMG_2137
IMG_2138
IMG_2139
カセットとチェーンを洗浄した。

ミッシングリンクが悪さをしているのは間違いなさそうだ。ここから歯飛びの原因に迫る!

明日につづく、




IMG_2150

FUJI 2020年モデル最後の入荷!





ディスクブレーキ台座について【橋輪Blog】

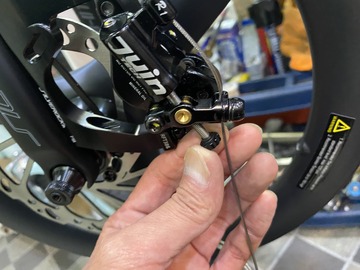

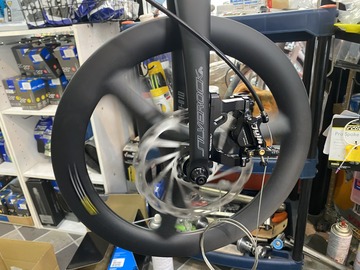

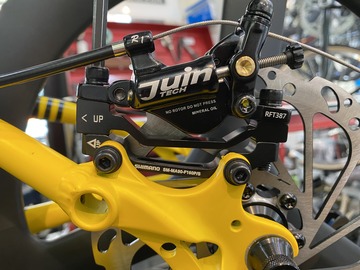

ディスクブレーキ台座について

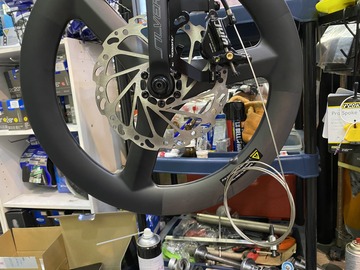

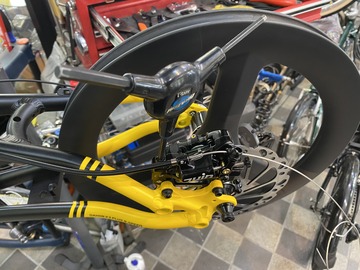

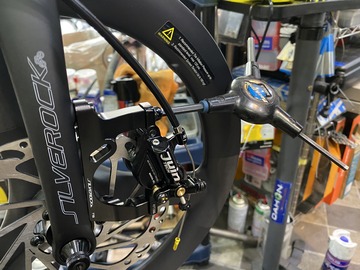

MTB だけのものかと思っていたディスクブレーキもグラベルロードに端を発しクロスバイク、ミニベロ、ましてやフォールディングバイクまでにも採用され始めている。これは遂に勉強しなければとの思いに駆られる。今回勉強したいのは、ディスクブレーキキャリパーの作動ではなくその取り付け方法についてである。その前にキャリパーの作動について振り返ってみよう。




TRP SPYRE ディスクキャリパーについて

昨日ご紹介した ARAYA Muddy Fox CX Mini に装着されているディスックキャリパーですが、メカニカルディスク(油圧(ハイドロリック)ではなく機械式でブレーキワイヤーで引くタイプ)ながら凄い機構を持っているんですよ。

TRP って元々TEKTRO のレーシングスペックモデル(テクトロ・レーシング・パーツとでも読むのか?)で、ハイグレードな製品をラインナップしています。普通メカニカルだとシングルアクションなのですが、ハイドロと同じくダブルアクションになってるんです。

IMG_0207
ディスクキャリパー:TRP SPYRE MD-C605C
普通のシングルアクションのキャリパーだと「SPYRE」の文字が入るレリーズレバーを右のブレーキワイヤーで引く片押しタイプとなります。


IMG_0209
ところがこれ反対側にも繋がってるんです。



IMG_0208
IMG_0212
両側にレリーズレバーがありダブルアクションなのであります。それではダブルアクションが何故よいのか説明しましょう。



IMG_0227 - コピー
これは、ハイドロリックディスクブレーキの説明です。灰色がキャリパーボディー本体、赤がブレーキパット、青がディスクローターです。ピストンとシリンダーは省略してあります。ハイドロですと左右のパットにピストンを持っています。ピストンが入っているシリンダーに油圧(左右のシリンダーの油路はバイパスされている)を掛けるとパスカルの原理で均等にパットが押されます。ですから調整の必要がないのです。では何故ブレーキレバーを放すとピストンが戻るのでしょうか。油圧を掛けるとシリンダーとピストンの気密を保つシールリップがよれ圧力が下がるとよれが戻る力でピストンを元の位置に戻すって訳です。でもピストンが戻ってもパットは戻らないのでは。その通りです。自動車やモーターサイクルのディスクブレーキでは、パットは常にローターに軽くこすれている状態です。エンジンパワーが大きいので無視できる抵抗なのです。ですが自転車では大きなロスとなるので、セパレーター用にリーフスプリングでパットも戻しています。先ほどのシールリップの機構からブレーキパットが減る度に自動調整してくれるのもハイドロの特徴です。

IMG_0227 - コピー (2)
お次は、シングルアクションのメカニカルディスクです。右側のパットはボディーに固定(出し代の調整はあるが)です。パットを押しているのは左側のみ。今フレーキレバーを握り始めした。左パットはローター当たります。右パットはボディーに固定ですからローターに触ってません。これで終わりかと思いきやメカニカルの力でもこんなもんではありません。まさかのこの後ローターがしなって左右のパットが掴むのです。いやでしょ〜! ですから調整が面倒なのです。

IMG_0227 - コピー

メカニカルでありながらハイドロの動きを可能にした TRP。
こうゆう部品好きだな。流石です。

ああ、この絵書くの大変だった!

パーツ撮影スタジオをアップグレードする【橋輪Blog】

パーツ撮影スタジオをアップグレードする

部屋の中でパーツを写真に撮るためのバックをもう少し大きいものでも撮影できるようにアップグレードしてみた。

IMG_2112
ホームセンターにて1820×910×15mm の発泡スチロールボード(568円)を購入した。



IMG_2113
今日も風がやや強い中、建物から駐車場の車まで風に逆らわぬよう大きく薄い発泡ボードをコントロールするのは大変難しかった。


IMG_2114
テーブルの幅は1200mm。これに合わせてボードをカット。



IMG_2115
台座は、使い終わった tern のポップ(0円)で製作。



IMG_2118
これに発砲ボードを張り付けた。




IMG_2116
はいテーブルサイズ。




IMG_2117
次に反物(2.211円)を購入。幅の見当が付かないので勉強していった。シングル幅が、90cm。普通幅が、110cm。ダブル幅が、140cm なのだそうだが、購入したのは144cm であった。こちらも BB 同様メーカーによって規格が違うようだ。


IMG_2119
以前のものは、生地上部を割りばしと目玉クリップで止めていたが今度はスッキリ。



IMG_2120
高さも910mm あるので余裕です。



IMG_2129
最近購入したラジコンフライトシュミレーターを撮影してみた。



IMG_2121
なかなかいい感じ。



IMG_2122
こんなもんも撮影。これ昨日ボール紙でこさえた飛行機ですが飛びません。シルエットは、アクロ機のEdge 540。


IMG_2123
IMG_2124
IMG_2125
こんなんしてマニューバのパターンをイメージしてトレーニングする道具です。



IMG_2126
舵面のエルロン、



IMG_2127
エレベーター、ラダーも可動式としました。



IMG_2128

これねコンテストフライヤーなら絶対に持ってるものなんですよ。ラジコン飛行機の競技会で自分の順番を待つ間にアレスティー記号(その日のパターンフライトの図面)を見ながらみんなクルクルやってますから。でもねこれやるの飛行場か工作室に限ります。さもないと「あいつ頭いっちゃってネ?」と思われますから。

この人も持ってます!







今夜も再放送!RIDEA NEW Product BSFW20 V-Brake Shoes【橋輪Blog】

RIDEA NEW Product BSFW20 V-Brake Shoes

今夜も再放送でリデアのショートブレーキシューをご紹介しますが、何故小径車にショートタイプが有利なのか説明を追加してあります。

IMG_3595 1
RIDEA  BSFW20 V-Brake Shoes  3.130円(税別)

リデアから NEW プロダクツ。18インチ以下のスモールホイールに特に有利な56mm ショートタイプの V ブレーキシューです。アルミCNCのボディーにアナダイズド仕上げ。カラーは、レッド、ゴールド、ブルー、チタン、シルバー、ブラックの6カラーラインナップ。

DSC_6972
レッド



DSC_6974
ゴールド



DSC_6973
ブルー



DSC_6976
チタン



DSC_6975
シルバー



IMG_3596 1
ブラック



IMG_3295
IMG_3296
ボディーはアルミ CNC 仕上げ。



IMG_3297
カートリッジタイプのパットは、カーボンリムにも対応。

RIDEA CSV2、CSV、CLV2、CLV、FLV の V ブレーキアームとのマッチングが抜群です。




何故ショートタイプのブレーキシューは、小径車に有利なのか?

こんなブレーキシュー探してたんだ!

IMG_3970
ブレーキシューと言っても色々なものがありますね。



IMG_3971
上はロードのキャリパーブレーキ用、下がVブレーキ用で、長さが大分違いますね。



IMG_3973
左は3種類のコンパウンドのKCNC。ゴージャスなシューです。右は一般的なDAHONなどのミドルクラスに付いてくるもの。(しょぼい)


今日のめっけもん!短いシューを探してたんだ

IMG_3972
JAGWIRE CROSS PRO LITE      2.800円(税別)



IMG_3974
上KCNCは当たり面が65mmに対しノーマルが57mmほどか。



IMG_3981
tern の上位モデルに付くこれなんか75mmもある。



IMG_3976
これですよ、カートリッジタイプで見栄えもいい。



IMG_3975
長さは、ご覧のようにロード用と同じ短さ。これを探してたんだ。



以前にこんな記事を書いた。小径車のリヤVブレーキは非常に条件が厳しいという話。

(画像クリックで拡大)
IMG_1793

またしても下手な絵で申し訳ありませんが、小径車故のリムのアールがきつくなり、更には折り畳み特有のブレーキ台座が付く鋭角なバックフレームと相まって状況は過酷なものとなっています。(左)

セットしたブレーキシューを斜め横から見るとこんな角度になっていると思います。(中)

(右)は極端に書きましたが、リム方向(縦方向)から見ると、シューの角度がブレーキームの角度に近づいてくると、アームピボットから弧を描くように作用するシューの下側(後ろの長く伸びた方)が先にリムと接触を始めてしまうために極端なトーアウトとなってしまいます。




どうゆう事かと言いますと

IMG_3426
小径車においてVブレーキアームがホイールの中心線に合った理想の取付である場合(フロントは、ほぼこれに近くなる)。


IMG_3424
今、フロントブレーキが掛かっている状態。

IMG_3428
ブレーキをリリースすると平行線状に離れて行きます。



IMG_3420
リヤではバックフレームの形状から、中心線からかけ離れたブレーキ台座にセットしなければならず、シューとブレーキアームが斜めになってしまう。


IMG_3422
IMG_3423
するとご覧の様な動きになってしまいます。

ブレーキレバーを握り込んで行くと、まず長く伸びたシューの後ろ側が接触を始め、徐々に全体が接触するまで歪みながらリムに密着していく、超トーアウトとなるのです。
これでもV用ブレーキレバーとの組み合わせなら大丈夫なんですが、STI レバーで動かそうとなると、少なくなるストロークに苦労するのであります。これはブレーキシューが長くなればなるほど顕著に現れます。



スピプロがジャックナイフする?

IMG_1085
タケシのSPEED PRO TT もショートVを組んでいますが、この理由により高級なブレーキシューが使えずに、長さの短い、しょぼいノーマルを仕方なく使っていました。


IMG_3977
もちろん十分な制動力は出ていますが、シューとリムの隙間を確保するためには、あまり詰められませんでした。

IMG_3978
強く握り込むとハンドルバーにくっ付いてしまいます。



IMG_3979
短いブレーキシューの装着で理想としている当たりに近づいたわけです。

IMG_3980
ハンドルバーにも余裕ができました。


ちと高いブレーキシューですが、これはお勧めですぞ!

お分かり頂けましたでしょうか


※今週は、第一火曜日なので火水連休となります







「再放送」BIG APPLE を履くとなぜ安定感が増すのか?【橋輪Blog】

「再放送」BIG APPLE を履くとなぜ安定感が増すのか?

いや〜毎日毎日雨で雨が止むと風が吹く。なもんで写真も撮れないので今夜は再放送でお届けする。半沢直樹も再放送だかんね。




BIG APPLE を履くとなぜ安定感が増すのか?

DSC_4676
DSC_2992
DSC_3711
SCHWALBE BIG APPLE 14×2.00(50-254) 2.600円(税別)

14インチ小径フォールディングバイクにビックアップルは、全国的なブームへと発展しました。SCHWALBE BIG APPLE 14×2.00(50-254)は当初、日本国内では橋輪オリジナルでしたが、現在では他の販売店でも入手可能になっています。ビックアップルに交換された方の殆どが見た目のカッコ良さ以上に「安定感が良くなった」と言われます。これは”やりだしっぺ”として、なぜ安定感が増すのかを説明したいと思います。

52b95867
フレームヘッドパイプの角度をヘッドアングルと言います。その延長線と地面が交わる角度がキャスター角です。

52b95867 - コピー
そしてフォークは、前方に反っている形になります。これはキャスター角とは全く別物で、オフセットと言います。

52b95867 - コピー - コピー
キャスターが地面に到達する場所(赤線)。車軸から垂直に下ろした線(黄色)が地面に到着する場所。この2点間の距離をトレールと言います。このトレールが直進安定性を生み長いほど高まります。


mono34737245-100528-02
キャスターと言うと台車に付いたこれを想像しますね。進行方向右にキャスター角(ゼロですが)それに続く黄色い線で長いトレールが出来ています。よってタイヤがあちこち向くことなく押し手に追従して走るわけです。でも自転車と違ってオフセットが後ろ向きですね。トレールが長くとれるのなら自転車もこうで良いんじゃん?

IMG_2869
tern オーナーは、畳む度にこうしてますよね。これでもいいってこと?実際にやってみると分かりますがハンドルを180°切ると車体が持ち上がるのが分かると思います。これヘッドアングル(正確にはオフセットも含めた)のお蔭でフレームが持ち上げられている状態で非常に不安定です。

IMG_2871
ハンドルから手を放すと元の位置に戻ろうとします。

IMG_2872
IMG_2873
乗車して更に荷重が加われば一番低いこの位置まで戻ろうとする。これ自動車工学ではキングピンアングルと言う言葉を使いますが、自動車のハンドルを切る(回す)と車体を持ち上げる効果が生まれます。切ったハンドルから手を放すと勝手に戻るのは、車重が元の高さまで下げる力が働いているからです。正確に言うとこれも直進安定性に関与しますが、今回は無視。


IMG_2860 - コピー
では先ほどの台車のキャスターと自転車は、本当に逆なのか?キャスター角が押しているのは矢印の場所です。

IMG_2860 - コピー - コピー
タイヤ接地面との関係を見るとやはり同じく後ろになっているのです。引っ張っている(トレイル)わけです。


08c0eca3
話が複雑になるのでオフセットは無いものとし、この角度をキャスター角とします。


08c0eca3 - コピー
違いを明確にするためノーマルタイヤの外周を極端に小さく青で書きました。


08c0eca3 - コピー - コピー
地面も書き込んでトレールを記入。次に写真のビックアップルを紫で囲いました。



08c0eca3 - コピー - コピー - コピー
一目瞭然で、ビックアップルの方がトレールが長くなっています。


IMG_2875
それでは、なぜトレールが長くなると直進安定性が増すのかは、これを縦から(キャスター角の上から)見ると分かりやすいです。進行方向前方の赤点が、ハンドルを切るコラム中心線です。それに引っ張られているのが黄色の地面とタイヤの接点です。(この図書くの大変だった!)

IMG_2875 - コピー
ハンドルが切れ込むと路面との抵抗が発生し、黄色点は、赤点を軸に元の位置に戻ろうとします。これがトレールです。2点の距離が長いほど復元力が増加するわけです。

KIMORI COLOSSUS HR 計画で20インチから17インチに変更する際、「トレールが減るのだからその分キャスター角を寝かして直進安定性を増す方が良いのでは?」とのクエスチョンに木森先生の回答は、「それは逆でキャスターを立たせるのです」でした。

IMG_2874

方眼紙に書いてみると納得できますよ。

興味がある方は、こちらも ↴


RIXEN のフロントバック、ショッパーアリンゴ【橋輪Bloig】

RIXEN のフロントバック、ショッパーアリンゴ

DSC_0108
RIXEN KAUL ショッパーアリンゴ 11.000円(税別)
38×26×24cm  17ℓ 820g

ちょっとお買い物に便利なリクセンのバック、ショッパーアリンゴです。ワンプッシュでアタッチメントから外してそのままショッピングってスマートなアイテムです。

DSC_0105
レッド / クリーム



DSC_0104
グレー



DSC_0103
ブラック



DSC_0101
TERADA オリジナルRIXEN KAUL アタッチメント 10.800円(税別)



DSC_0100
RIXEN KAUL フロントアタッチメント KF810 2.500円(税別)
取付け寸法Φ22〜26mm


DSC_0106
フレームマウントなので荷物を積んでもハンドリングに影響しません。



DSC_0107
赤いボタンをワンプッシュでアタッチメントから外せます。



DSC_0109
コードロック付きの巾着カバー。



DSC_0102

ミニラタンバスケットを取り付けた Moulton TSR-9FX

試乗できます!
※試乗には、身分証明書の提示を頂いております




橋輪ホームページ更新しました【橋輪Blog】

橋輪ホームページ更新しました

IMG_2109

毎日毎日雨、止めば風の日々が続く中、橋輪ホームページをリニューアル致しました。

こちらから ⇒ 橋輪ホームページ



形見のボクサー SAITO FA60T(その6)【橋輪Blog】

橋輪働き方改革

IMG_2102

橋輪働き方改革で「2020年6月より毎週火曜日から毎週火曜日+第一水曜日がお休みとなります」と書きましたが、どうも表現が悪かったらしく「解りづらい」との指摘を受けましたので改定したいと思います。

正しくは、毎週火曜日、第一火曜日につづく水曜が連休です。なので7月の連休は、7日(火)8日(水)となります。


営業日カレンダーで確認下さい ⇒ こちら




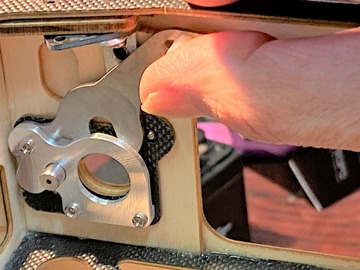

形見のボクサー SAITO FA60T(その6)

てなわけで今夜は社長室よりお送りします。しばらく止まっていた作業をフィルム貼替えからスタート。

IMG_2080
せっかく奇麗に貼られていたフィルムですが、非常にオモチャっぽいのでバリバリと剥がしてしまいます。


IMG_2089
IMG_2090
IMG_2101
こういうのって生地完成状態って言うんです。



IMG_2103
フィルムは、モノコーテでブラックとピンクを用意。



IMG_1411
下面を造作してファット化した胴体から貼って行きます。



IMG_1653
ブラック、ピンクのツートーンで仕上げます。



IMG_1654
先ずは、下方のピンクから。



IMG_1655
胴体の幅に合わせて切り出します。



IMG_1656
これをアイロンを使って貼っていくわけです。



IMG_1734
IMG_1735
IMG_1765
IMG_1766
これシワが出来ないように貼るの結構難しいんですよ。

はい今夜はここまで。あれ前回(その5)から1ケ月経つのに進行が遅くね?毎晩20分でも30分でもいいから工作室にこもるんじゃなかったっけ?



IMG_2104

フライトシュミレーター買っちゃったんです!





2020 DAHON SPEED Falco 少数再入荷!【橋輪Blog】

2020 DAHON SPEED Falco 少数再入荷!

IMG_2105

全色欠品が続いてました SPEED Falco が少数再入荷しました。入荷したのは、ホワイトシルバー、マットガンメタルを除いた5台でほぼ予約完売となっています。

DSC_8709
DSC_8719
SPEED Falco(スピード・ファルコ)

2020 DAHON
SPEED Falco  91.300円(税込)
橋輪プライス     82.100円(税込)

8 Speed   12.0kg

2020 SPEED Falco


DSC_8717
DSC_8718
セルリアン 入荷3台中予約2台でラスト1台



DSC_8710
DSC_8711
ホワイトシルバー 7月中旬入荷予定で予約完売




DSC_8715
DSC_8716
チェリーレッド 入荷2台中予約2台で完売



DSC_8774
DSC_8775
マットガンメタル 7月中旬入荷予定で予約受付中

ご予約頂いていたお客様、大変お待たせ致しました。納車整備整い次第順次ご連絡致します。入荷はあったものの販売できるのは、セルリアン1台のみとなっております。

マットガンメタルのご予約もお待ちしております!
